G
KESO Biokey
Bedienungsanleitung
1
Produktbeschreibung ..........................................................3
2
Bestellangaben .......................................................................4
3
Technische Daten ..................................................................4
4
Montage....................................................................................5
5
Bedienung ohne Fernbedienung......................................7
6
Bedienung mit Fernbedienung .........................................9
Ausgabedatum:
24.08.2011
Version:
001
ASSA ABLOY is the global leader in door opening solutions.
ASSA ABLOY,
the global leader in
door opening solutions
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für KESO Biokey
-
Seite 1: Inhaltsverzeichnis
KESO Biokey Bedienungsanleitung Produktbeschreibung ............3 Bestellangaben ...............4 Technische Daten ..............4 Montage..................5 Bedienung ohne Fernbedienung........7 Bedienung mit Fernbedienung .........9 ASSA ABLOY, the global leader in Ausgabedatum: 24.08.2011 door opening solutions Version: ASSA ABLOY is the global leader in door opening solutions. -
Seite 3: Produktbeschreibung

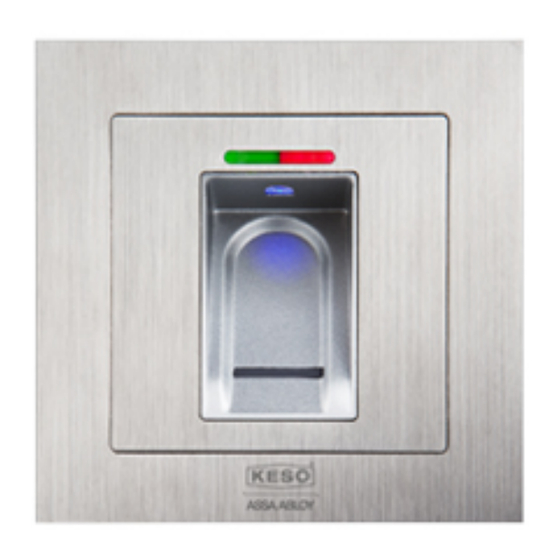

Abdruck hinterlassen, der zur Nachahmung missbraucht werden könnte. Die Zutrittskontrolle scannt den Abdruck und vergleicht diesen mit den gespeicherten Referenzdaten. Stimmen die Werte nicht überein, so wird der Zutritt verweigert. KESO Biokey extrahiert die Fingerabdruckinformation von den Sensorbildern, berechnet die Minutien und speichert anschliessend diese Daten. -
Seite 4: Bestellangaben
Das Produkt stimmt in den von uns in Verkehr gebrachten Ausführungen mit den Vorschriften der europäischen Richtlinien überein. Die Anschlussbelegung finden Sie jeweils in der Verpackung oder in dieser Dokumentation. KESO Biokey Gate New Line AP/UP Artikel Nr. Beschreibung Oberfläche... -
Seite 5: Montage
KESO Biokey Montage Bei korrekter Verkabelung leuchtet mindestens die blaue LED bei der Ausseneinheit konstant. Hinweis: Nach der Verkabelung muss zunächst eine Paarung zwischen Aussen- und Inneneinheit durchgeführt werden! (Bei dieser Lieferung wurde die Paarung schon ab Werk durchgeführt!) Layout Print - Inneneinheit „Connection“... -
Seite 6: Beispiel Für Relais-Anschluss
Inneneinheit Relais 1 Relais 2 Spannungs- Biokey versorgung Reader Tür- Netzteil öffner KESO Biokey Inside - 8…24 V DC + 8…24 V DC Potentialfreier Schalter Löschschalter Zum löschen 3 Sekunden lang ununterbrochen den Schalter betätigen KESO Biokey Inside Modul 4.4.1... -
Seite 7: Bedienung Ohne Fernbedienung
KESO Biokey Bedienung ohne Fernbedienung Wir empfehlen, vor dem Einlernen von Master-/Benutzerfingern die Hände zu waschen! Bei der ersten Benutzung oder nach dem Stromausfall ca. 15 Minuten warten, bis der Fingerabdruck-Sensor die optimale Temperatur erreicht hat Funktionen in der Übersicht... -
Seite 8: Alle Funktionen Im Detail
KESO Biokey Alle Funktionen im Detail Paarung zwischen Innen- und Ausseneinheit (Bei dieser Lieferung wurde die Paarung schon ab Werk durchgeführt, nur bei Austausch ist dieser Schritt notwendig.) Vor der Inbetriebnahme müssen die Ausseneinheit (Fingerabdruckleser) und die Inneneinheit ein unverwechselbares Paar bilden. Hierfür muss der Tastschalter „Pairing“ in der Inneneinheit solange betätigt werden, bis die LED „Pairing“... -
Seite 9: Entsperrung
KESO Biokey 5.2.3 Identifikation Voraussetzungen: Gerät befindet sich im Betriebszustand, nur die blaue LED leuchtet Den Benutzerfinger über den Sensor ziehen Bei Fingererkennung leuchtet die grüne LED auf und das Relais wird geschaltet Bei Nichterkennung des Fingers leuchtet die rote LED auf 5.2.4... -
Seite 10: Abkürzungen Und Tatstenbelegungen
KESO Biokey Abkürzungen und Tatstenbelegungen Enroll R1 = Relais1 R2 = Relais2 Delete DA = Delete All (Alle Löschen, inkl. Masterfinger) Security (High) Security (Medium) Security (Low) RT = Relais-Schaltzeit Block (Sperren von IDs) UB = Unblock (Entsperren von IDs) Alle Funktionen im Überblick... - Seite 11 KESO Biokey Bemerkung: Wenn die Verkabelung richtig ist, leuchtet mindestens die blaue LED konstant. Masterfinger sollten auf keinen Fall als Benutzerfinger eingelernt werden! Nach jeder Fingeraufnahme (Durchziehen eines Fingers über den Sensor) muss ca. 3 Sek. abgewartet werden, bis dies von der entsprechenden LED signalisiert wird und ein weiterer Finger über den Sensor gezogen werden kann...
-
Seite 12: Benutzerfinger Einlernen Verbunden Mit Einer Identifikationsnummer (Id)
KESO Biokey 6.3.1 Masterfinger einlernen (3 x Masterfinger: drei mal der Selbe oder drei unterschiedliche Finger) Voraussetzungen: Gerät ist initialisiert (rote + grüne + blaue LED leuchten dauerhaft, ansonst siehe 6.3.4) Den ersten Masterfinger über den Sensor ziehen, blaue LED blinkt, ca. 3 Sek. warten, rote + grüne LED blinken... -
Seite 13: Einzelne Benutzerfinger Löschen
KESO Biokey 6.3.4 Einzelne Benutzerfinger löschen Die Aktivierung des Löschmodus für Benutzerfinger erfolgt durch Einlesen eines Masterfingers rote und grüne LED leuchten kurz auf Taste D (Delete) der Fernbedienung drücken (links unten) rote LED blinkt 2 mal auf Eingabe der ID des zu löschenden Benutzerfingers mit Taste OK bestätigen... -
Seite 14: Sperren Von Ids (Temporäre Benutzer Wie Gäste)
KESO Biokey 6.3.8 Sperren von IDs (Temporäre Benutzer wie Gäste) Einlesen eines Masterfingers Taste B drücken ID eingeben mit Taste OK bestätigen Alle unter der eingegebenen ID gespeicherten Fingerabdrücke sind nun gesperrt und werden abgewiesen Einzelne IDs können vorübergehend gesperrt werden, ohne dass die eingelernten Fingerabdrücke verloren gehen. - Seite 16 KESO AG Sicherheitssysteme Untere Schwandenstrasse 22 CH-8805 Richterswil Telefon +41 44 787 34 34 Telefax +41 44 787 35 35 E-Mail info@keso.com Internet www.keso.com KESO GmbH KESO SA Maurerstrasse 6 Succursale Suisse romande D-21244 Buchholz i.d.N Zl. Le Trési 9B CH-1028 Préverenges...
