KESO Biokey
4
Montage
Bei korrekter Verkabelung leuchtet mindestens die blaue LED bei der Ausseneinheit konstant.
Hinweis: Nach der Verkabelung muss zunächst eine Paarung zwischen Aussen- und
Inneneinheit durchgeführt werden! (Bei dieser Lieferung wurde die Paarung schon ab
Werk durchgeführt!)

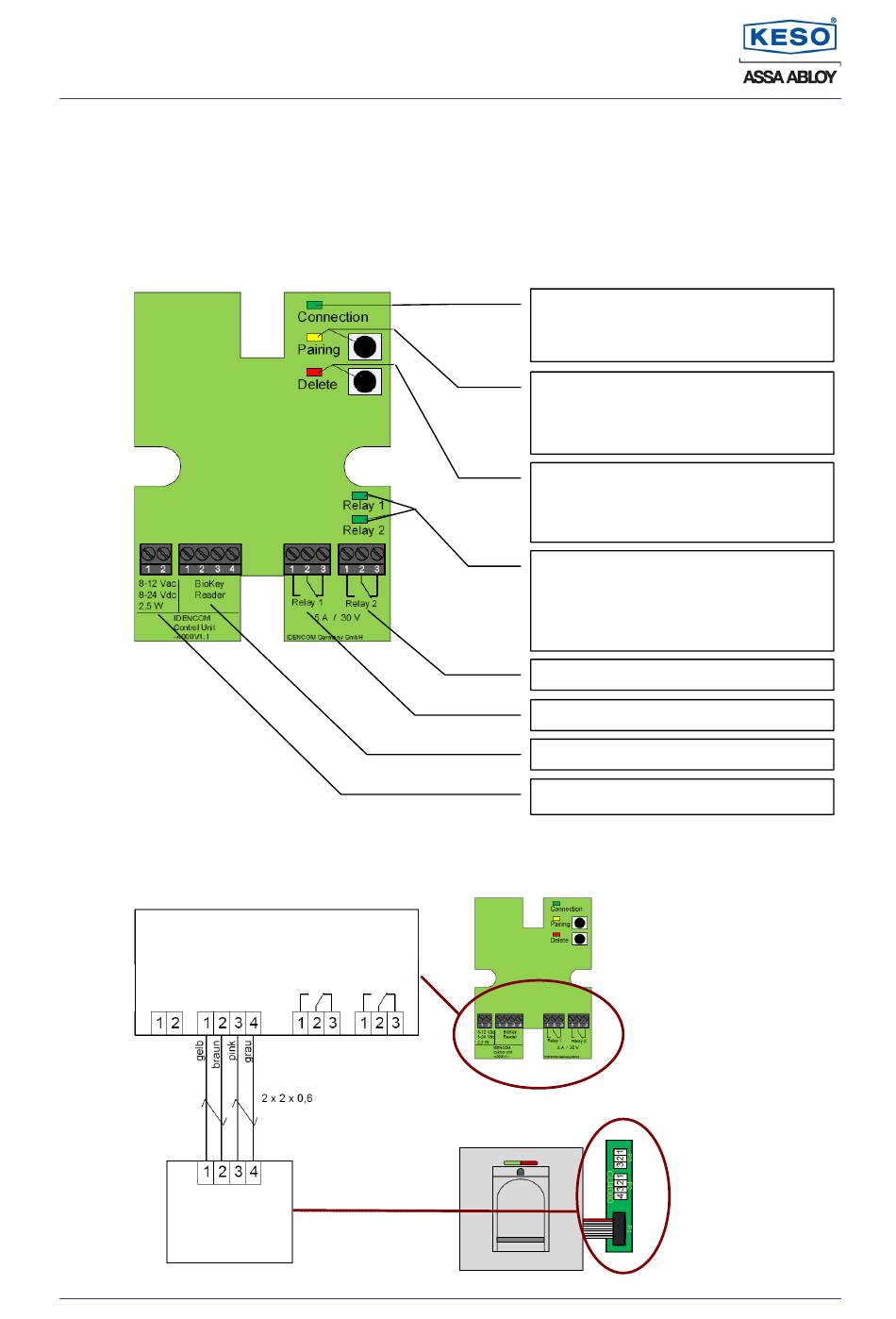

4.1
Layout Print - Inneneinheit
4.2
Anschlussschema
Spannungs-
Biokey
versorgung
Reader
Aussen-
einheit
KESO AG, 08/2011
Inneneinheit
Relais 1
Relais
Änderungen vorbehalten
„Connection" LED blinkt dauerhaft,
wenn Verbindung mit Ausseneinheit
OK ist.
„Paaring" LED blinkt dauerhaft, wenn
Aussen- und Inneneinheit noch nicht
gepaart sind. Taster löst Paarung aus.
„Delete" LED leuchtet während eines
Löschvorganges. Taster löscht alle
Fingerabdrücke (auch Masterfinger)
„Relais 1" und „Relais 2" je nach
Ausführung.
LED's
leuchten
während
jeweiligen Relais betätigt wird.
Relais 2
Relais 1
Anschluss Ausseneinheit
Spannungsversorgung
des
Seite 5 von 16 Seiten
