Inhaltszusammenfassung für Vermeiren Carpo 2 SE
- Seite 1 VERMEIREN Carpo 2 SE, Carpo 2 XD SE G E B R A U C H S A N W E I S U N G...
-
Seite 3: Inhaltsverzeichnis
Carpo 2 SE, Carpo 2 XD SE 2019-04 Inhalt Inhalt ............................1 Vorwort ............................2 Produkt beschreibung ....................3 Verwendungszweck ....................3 Sicherheitsanweisungen ....................4 Technische Daten ......................5 Zubehör ........................6 Bauteile ........................7 Positionierung Typenschild ..................7 Zeichenerklärung ......................8 Verwendung ........................ -
Seite 4: Vorwort
Teil der Gewährleistungsbedingungen. Diese Bedienungsanleitung spiegelt die neuesten Produktentwicklungen wider. Das Unternehmen Vermeiren behält sich jedoch das Recht vor, Änderungen vorzunehmen. Dabei besteht keine Verpflichtung, die früher ausgelieferten Modelle anzupassen oder zu ersetzen. Sollten Sie weitere Fragen haben, so wenden Sie sich bitte an Ihren Fachhändler. -
Seite 5: Produkt Beschreibung

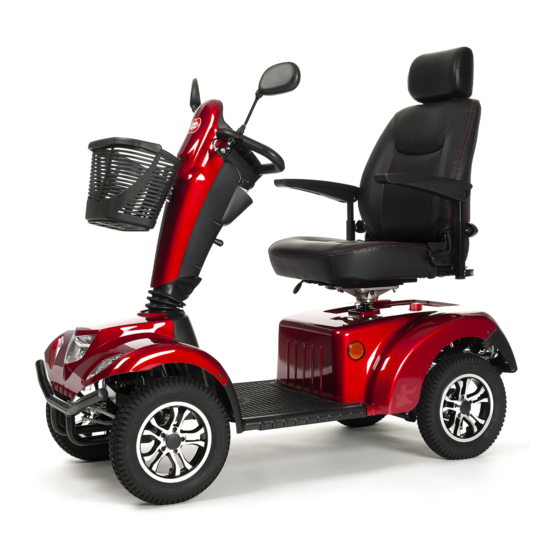

Carpo 2 SE, Carpo 2 XD SE 2019-04 Produkt beschreibung 1.1 Verwendungszweck Der Scooter ist für den bequemen Transport von Personen vorgesehen. Der Scooter ist für den Transport einer einzelnen Person ausgelegt. Befördern Sie keine Passagiere (einschließlich Kindern) auf Ihrem Scooter. -
Seite 6: Sicherheitsanweisungen
Carpo 2 SE, Carpo 2 XD SE 2019-04 1.2 Sicherheitsanweisungen Verwenden Sie ausschließlich von Vermeiren zugelassenes Zubehör. Drehen Sie den „Start“-Schlüssel immer erst in die Aus-Position, bevor Sie Ein- oder Aussteigen, Ihren Scooter demontieren oder transportieren wollen. Wenn der Scooter transportiert oder getragen wird, darf niemand darin sitzen. -
Seite 7: Technische Daten
Carpo 2 SE, Carpo 2 XD SE 2019-04 1.3 Technische Daten Die im Folgenden aufgeführten technischen Daten gelten für einen Scooter in der Standardkonfiguration und bei optimalen Umgebungsbedingungen. Wenn anderes Zubehör verwendet wird, gelten andere Werte als die in der Tabelle angegebenen. Bei Schwankungen der Außentemperatur, Luftfeuchtigkeit, Steigungen, Gefällen,... -
Seite 8: Zubehör
Batterie bei einer konstanten Fahrgeschwindigkeit von 16 km/h mit 70 % abgegebener Batterieleistung. Tabelle 1: Technische Daten 1.4 Zubehör Für den Scooter Carpo 2 SE, Carpo 2 XD SE ist das folgende Zubehör erhältlich: Reserverad (montiert auf der Rückseite der Scooter) ... -
Seite 9: Bauteile
Carpo 2 SE, Carpo 2 XD SE 2019-04 1.5 Bauteile 1 = Kopfstütze 2 = Rückenstütze 3 = Armlehne / Armpolster 4 = Sitz 5 = Rahmen hinten 6 = Rücklicht 7 = Hinterräder 8 = Seitenreflektoren 9 = Fußplatte 10= Vorderräder... -
Seite 10: Zeichenerklärung
Carpo 2 SE, Carpo 2 XD SE 2019-04 1.7 Zeichenerklärung Max. zulässiges Gewicht Verwendung in Außenbereichen Verwendung in Innenbereichen (nur für Batterieladegerät) Getrennte Sammlung und Recycling von Elektro- und Elektronikgeräten (nur für Batterieladegerät) Schutzklasse II Maximale, sichere Steigung CE-Konformität Höchstgeschwindigkeit... -
Seite 11: Verwendung
Carpo 2 SE, Carpo 2 XD SE 2019-04 Verwendung In diesem Kapitel wird die tägliche Verwendung beschrieben. Diese Anweisungen richten sich an den Benutzer und den Fachhändler. Die Scooter wird Ihnen vollständig aufgebaut von Ihrem Fachhändler geliefert. Anweisungen für den Fachhändler, wie der Scooter zusammengebaut und eingerichtet wird, befinden sich in §... -
Seite 12: Transportieren Des Scooters
Carpo 2 SE, Carpo 2 XD SE 2019-04 Soweit uns bekannt ist, haben andere Geräte, die im häuslichen Umfeld verwendet werden, wie beispielsweise CD-Player, Notebook-Computer, schnurlose Telefone, MW/UKW-Radiogeräte, elektrische Rasierer und Haartrockner, keinen Einfluss, vorausgesetzt, dass sie ordnungsgemäß funktionieren und ihre Verkabelung in einwandfreiem Zustand ist. Lesen und beachten Sie bitte die Bedienungsanleitung zu den Elektrogeräten, um den störungsfreien Betrieb des Scooters... -
Seite 13: Betätigen Der Bremsen
Carpo 2 SE, Carpo 2 XD SE 2019-04 Lösen Sie die Klettbänder, mit denen die Batterien gesichert sind. Trennen Sie die Batteriestecker (nicht Polanschlüsse) alle Kabelsteckverbindungen. Heben Sie die Batterien heraus. Klappen Sie die Bedieneinheitseinheit nach unten. -
Seite 14: Richtige Sitzposition Auf Dem Scooter
Carpo 2 SE, Carpo 2 XD SE 2019-04 2.6 Richtige Sitzposition auf dem Scooter Einige Empfehlungen für die komfortable Verwendung des Scooters: 1. Setzen Sie sich möglichst weit nach hinten, so dass Ihr Rücken an der Rückenlehne anliegt. 2. Achten Sie darauf, dass Ihre Oberschenkel in horizontaler Position sind. -
Seite 15: Die Erste Fahrt
Carpo 2 SE, Carpo 2 XD SE 2019-04 2.7.4 Die erste Fahrt WARNUNG: Steuern Sie den Scooter - Machen Sie sich mit dem Fahrverhalten des Scooters vertraut. WARNUNG: Bedieneinheit Ihres Scooters - Betätigen Sie nicht beide Seiten des Fahrhebels gleichzeitig. Sie können den Scooter dann möglicherweise nicht mehr kontrollieren. -
Seite 16: Rückwärtsfahren
Carpo 2 SE, Carpo 2 XD SE 2019-04 Zur Kurvenfahrt drehen Sie den Lenker mit beiden Händen in die gewünschte Richtung. Das Vorderrad schlägt nun ein und bestimmt die Richtung Ihres Scooters. Achten Sie bei Kurvenfahrten immer darauf, dass ausreichend Platz für die Bewältigung der Kurve vorhanden ist. Schmale Durchfahrten lassen sich am besten bewältigen, indem Sie diese - wenn möglich - vorher in einem größeren Bogen anfahren, um... -
Seite 17: Fahren Des Scooters Auf Rampen
Carpo 2 SE, Carpo 2 XD SE 2019-04 2.7.7 Gefälle WARNUNG: Steuern Sie den Scooter - Machen Sie sich mit dem Fahrverhalten des Scooters vertraut. WARNUNG: Steuern Sie den Scooter - Schalten Sie den Scooter an einem Abhang auf keinen Fall in den Leerlauf. -
Seite 18: Bedieneinheit
Carpo 2 SE, Carpo 2 XD SE 2019-04 2.10 Bedieneinheit Schalten Sie den AN/AUS-Schalter an, warten Sie ca. 3 Sekunden, bevor Sie die Fahrwippe betätigen, sonst sperrt sich der Scooter als als Schutzfunktion. Jetzt leuchtet die Ladestandsanzeige auf und zeigt den aktuellen Ladestand der Batterien an. -
Seite 19: Freilauf
12 = Blinker (rechts) 13 = Batterieladestand- anzeige 14 = Ladegerät verbunden Vermeiren ist für alle Änderungen der Software verantwortlich. Wenden Sie sich bei allen Anforderungen nach Softwareänderungen an Vermeiren. 2.11 Freilauf WARNUNG: Steuern Sie den Scooter - Schalten Sie den Scooter während der Fahrt auf keinen Fall in den Leerlauf. -
Seite 20: Transport In Einem Auto
Carpo 2 SE, Carpo 2 XD SE 2019-04 Freilauf 1. Schalten Sie den Kontaktschlüssel aus. 2. Stellen Sie den Hebel der Motorarretierung auf Freilauf (siehe Kennzeichnung). Motor und Getriebe werden getrennt. 3. Sie können den Scooter nun ohne Elektroantrieb schieben. -
Seite 21: Automatische Abschaltung
Carpo 2 SE, Carpo 2 XD SE 2019-04 2.13 Automatische Abschaltung Um ein versehentliches Leerlaufen der Batterie zu vermeiden, verfügt der Scooter über eine automatische Abschaltfunktion. Wenn der Scooter eingeschaltet ist und zehn Minuten lang nicht verwendet wird, schaltet er sich automatisch ab. Schalten Sie in diesem Fall den Scooter einfach aus und wieder ein, und er ist wieder einsatzbereit. - Seite 22 Carpo 2 SE, Carpo 2 XD SE 2019-04 1 = Kontaktschlüssel 2 = USB-Anschluss (nur in Kombination mit LCD Bildschirm) 3 = Ladebuchse 1. Schalten Sie den Scooter AUS. 2. Schließen Sie ZUERST das Akku-Ladegerät an eine Steckdose mit 230 V Wechselstrom an.
-
Seite 23: Zusammenbau Und Einstellung
Die Anweisungen in diesem Kapitel richten sich an den Benutzer und den Fachhändler. Um einen Fachhändler in Ihrer Nähe zu finden, stehen Ihnen unsere Niederlassungen gerne zur Verfügung. Eine Auflistung aller Vermeiren Niederlassungen finden Sie auf der letzten Seite dieser Gebrauchsanweisung. -
Seite 24: Einstellen Des Sitzes
Carpo 2 SE, Carpo 2 XD SE 2019-04 3.4 Einstellen des Sitzes WARNUNG: Verletzungsgefahr - Nehmen Sie auf keinen Fall während der Fahrt irgendwelche Einstellungen vor. WARNUNG: Verletzungsgefahr– Achten Sie darauf, dass der Sitz korrekt arretiert ist. Entfernen Sitz (Abb. A) 1. -
Seite 25: Einstellen Der Rücken
Carpo 2 SE, Carpo 2 XD SE 2019-04 Sitzhöhe Einstellung (Abb. B) Die Sitz kann in 4 verschiedene Sitzhöhen verstellt werden (Schritten: 25 mm). 1. Bauern Sie den Sitz ab. 2. Lösen Sie die Schraube leicht. 3. Entfernen Sie den Sicherungsstift ... -
Seite 26: Einstellen Des Rückspiegel
Carpo 2 SE, Carpo 2 XD SE 2019-04 1 = Sicherungsstift 3.6 Einstellen des Rückspiegel Es ist möglich, die Rückspiegel anpassen: Verstellung 1 (Pfeil A): 1. Greifen Sie den Rückspiegel . 2. Drehen Sie die Rückspiegel in die gewünschte Position. -
Seite 27: Einstellen Der Armlehnentiefe
Carpo 2 SE, Carpo 2 XD SE 2019-04 3.7.2 Einstellen der Armlehnentiefe 1. Lösen Sie die Sternrad auf der Rückseite der Scooter. 2. Greifen Sie die Innenrohr wie auf der nebenstehenden Abbildung gezeigt. 3. Bewegen diese Armlehnenröhre gewünschte Tiefe einstellen (Bereich: 100 mm auf jeder Seite, stufenlos). -
Seite 28: Thermische Sicherung
Carpo 2 SE, Carpo 2 XD SE 2019-04 Vergewissern Sie sich, dass der Schlauch rundherum und an beiden Seiten nicht zwischen Reifenwulst und Felge eingeklemmt ist. Schieben Sie das Ventil leicht nach innen und ziehen Sie es wieder heraus, damit der Reifen im Ventilbereich gut sitzt. -
Seite 29: Austauschen Der Batterie
Carpo 2 SE, Carpo 2 XD SE 2019-04 3.11 Austauschen der Batterie VORSICHT: Gefahr der Verätzung – Vermeiden Sie einen Kontakt mit der Batteriesäure. Achten Sie auf eine gute Belüftung des Batteriefachs. Die Batterien sollten nur von geschultem Personal ausgewechselt werden. -
Seite 30: Wartung
Carpo 2 SE, Carpo 2 XD SE 2019-04 Wartung Hinweise zur Wartung des Scooters entnehmen Sie bitte der Website von Vermeiren: www.vermeiren.de. VORSICHT Gefahr von Personen- oder Sachschäden Reparaturen und Erneuerungen dürfen nur von geschultem Personal und mit Original- Ersatzteilen von Vermeiren durchgeführt werden. -
Seite 31: Nutzungsende
Carpo 2 SE, Carpo 2 XD SE 2019-04 Die Polsterung kann mit lauwarmem Wasser und einer milden Seife gereinigt werden. Verwenden Sie keine scheuernden Reinigungsmittel. Halten Sie die Lüftungsöffnungen des Ladegeräts sauber und frei von Staubansammlungen. Entfernen Sie vorhanden Staub und reinigen Sie das Gehäuse des Ladegeräts bei Bedarf mit einem angefeuchteten Tuch. - Seite 32 Alle Rechte, auch an der Übersetzung, vorbehalten. Kein Teil der Gebrauchsanweisung darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Genehmigung des Herausgebers reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. © Vermeiren Group 2019...
