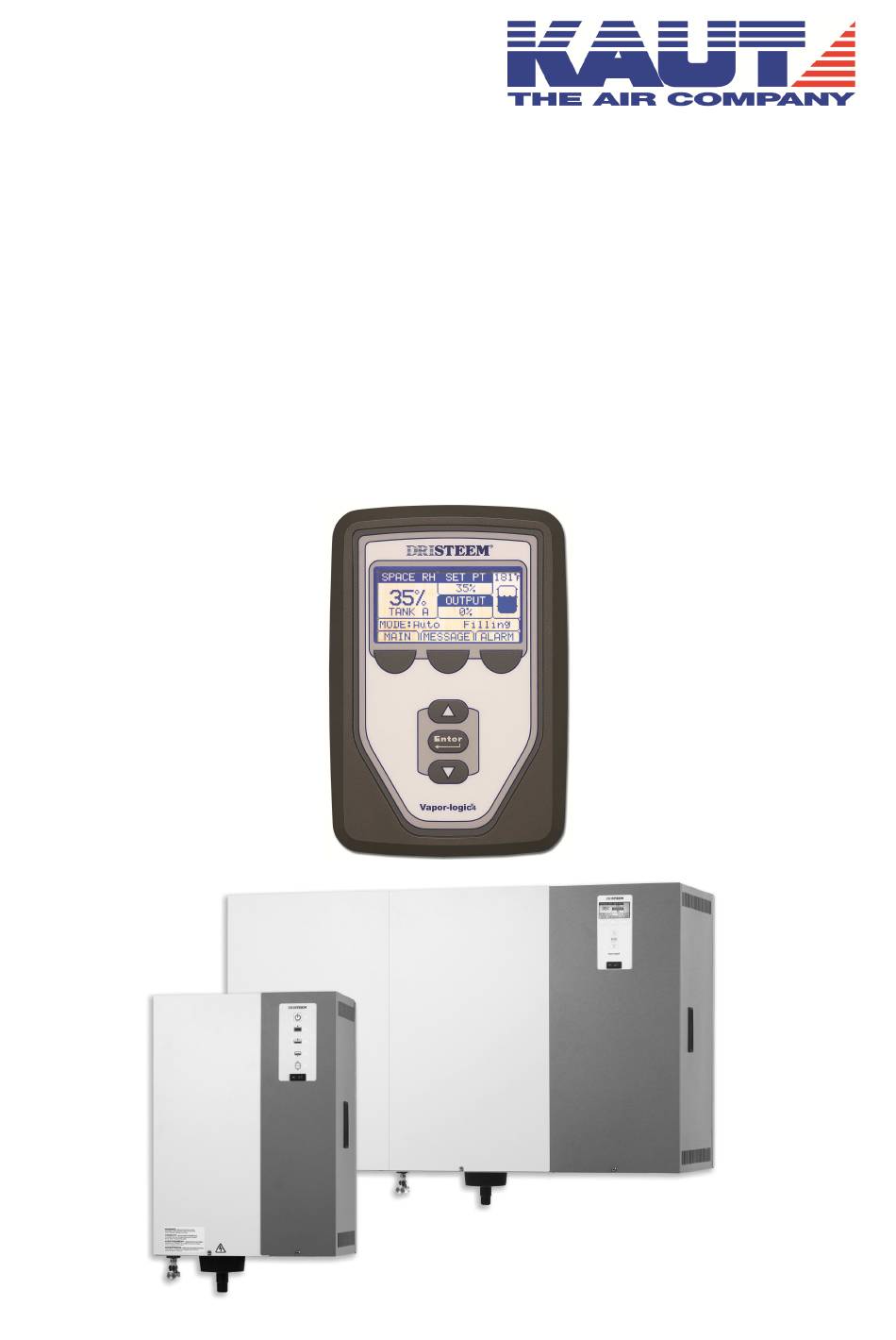

- Seite 1 VAPOR-LOGIC 5/6 Kurzanleitung für den Betrieb mit den XTP Elektrodendampfbefeuchtern...
-
Seite 2: Schritt: Aktion
Kurzanleitung zur Inbetriebnahme VAPOR-LOGIC mit XT-Befeuchtern: Hinweise: Taste HOME zurück zur Bedienoberfläche Taste ESC zurück zur Ebene höher Taste ZURÜCK zurück zur Ebene höher Taste ENTER Auswahl Bestätigen Einiger Untermenüs werden erst nach Aktivierung des vorherigen Punktes angezeigt. Das Gerätedisplay ändert sich je nach Einstellung des Anforderungs-/Bedarfssignals. Einstellmöglichkeiten werden auch in der VAPOR-LOGIC (kurz VL genannt) Bedienungsanleitung S.30 aufgezeigt. -
Seite 3: Regelsignal Auswählen/Anschließen
Regelsignal auswählen/anschließen: MAIN Setup Regelsignal r.F.-Sender/r.F.-Fühler: Erfassung der relativen Feuchte im Zuluft-/Abluftkanal oder im Raum als Raum- oder Kanalfühler. Anschluss an Stecker P11 (21 VDC/RH). Eingangssignal: 4 - 20 mA Grunddisplay mit „r.F.Raum;Sollwert;Ausgang“. S. 12 und 13 VL. Taupunktsender/Taupunktfühler: Regelung in Abhängigkeit der überwachten Taupunkttemperatur an Fenstern. Anschluss an Stecker P11 (21 VDC/RH). -
Seite 4: Begrenzer Auswählen/Anschließen
Begrenzer auswählen/anschließen: MAIN Setup Begrenzer Sicherheitsbegrenzer schützen die RLT-Anlage durch Ausschalten des Befeuchters vor zu hoher relativer Feuchte. Montage im Zuluftkanal nach Befeuchtung. Befeuchtungsstrecke beachten. Maxbegrenzer e/a: Kanalhygrostat mit Ein-/Ausschaltung. Anschluss an Stecker P13 (21 VDC/DHL). Öffnet beim Erreichen des Maximalwertes. Sollte nicht über 90 % r.F. -
Seite 5: Luftströmungsschalter Anschließen/Brücken
Luftströmungsschalter anschließen/brücken: Ein Luftströmungsschalter oder –Transmitter erteilt der Regelung des Befeuchters ein Freigabesignal. So soll eine unkontrollierte Befeuchtung ohne Luftstrom in der RLT-Anlage vermieden werden. Wird meist als Druckschalter nach dem Ventilator verwendet. Luftströmungsschalter: Im Luftkanal oder Raumverteiler (SDU) montiert. Drucklos geöffnet (Schließkontakt). Anschluss auf Stecker P13 (24Vac/AFsw). -
Seite 6: Melderelais Auswählen/Anschließen/Testen
Melderelais auswählen/anschließen/testen: MAIN Setup Programmierbarer Ausgang Melderelais 1/2 Die beiden Melderelais auf der Platine ermöglichen die Schaltung von Geräten, Signalleuchten oder Statusanzeigen über ein Schwachstromsignal. (max. 125 V AC, 3A oder 30 V DC, 3A) Die Relais können über mehrere Möglichkeiten angesteuert werden. Es kann pro Relais nur einer der drei folgenden Punkte ausgewählt werden. - Seite 7 Fabrikalarme nein/ja Heizung ein/aus nein/ja Schütze ersetzen ja/nein Wartung durchführen ja/nein Kommunikation Kein Luftstrom ja/nein Programmierbare Setup Melderelais 1/2 aktiv Ausgänge Verriegelung geöffnet nein/ja Set Datum und Uhr Entleerung nach Zeit nein/ja Hygrostat ausgelöst nein/ja Sollwert r.F.max. nein/ja Fühler r.F. Signal außer Wert nein/ja ausgewählte Position (ja)
