Seite 1

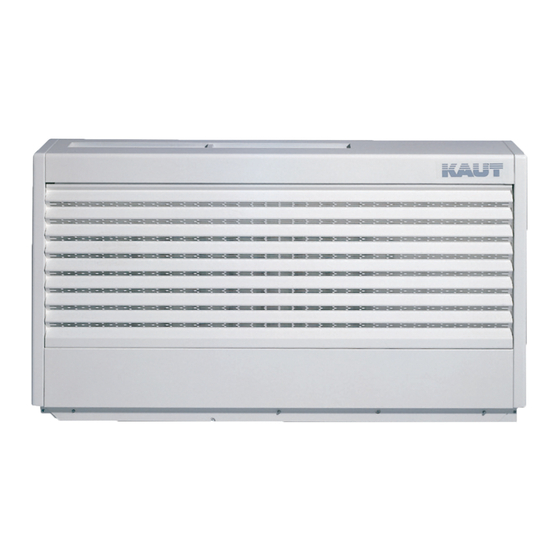

KAUT - Luftentfeuchter Typ 7010T/9010T Montage- und Betriebsanleitung Mai 2006 Seite Montage Position Anschlussmaße: Elektro, Heizregister u. Kondensatablauf Kondensatablauf Elektroanschluss Bedien- u. Kontrollfeld Betriebsanleitung/Inbetriebnahme Einstellung des Hygrostaten Einstellung der Luftleitlamellen Sonderausführung/Zubehör Hinterwandausführung PWW-Heizregister Externer Raum-Hygrostat Wartungshinweis Reinigung Luftfilter Technische Daten Schaltpläne...
Seite 2
Montage 1.1 Position Bei der Auswahl des Einsatzortes für die Luftentfeuchter 7010T und 9010T sind für das einwandfreie Funktionieren folgende Kriterien zu beachten: • waagerechte Aufstellung, • gute Luftzirkulation, • Deckenabstand von mindestens 1500 mm, • 800 mm vor dem Luft-Ansaugbereich Gerät frei von Hindernissen, •...
Seite 3
Anschlussmaße: Elektro, Heizregister u. Kondensatablauf Technische Änderungen und Irrtümer vorbehalten. - 3 -...
Seite 4
1.3 Kondensatablauf (K) Der Kondensatablauf befindet sich rechts unten am Gehäuse und ist mit einer Quetschdichtung und Überwurfmutter, für Kupferrohre mit 15 mm Außen-∅ geeignet, versehen. 1.4 Elektroanschluss (E) Lassen Sie den Elektroanschluss (s. Pos. 5 Techn. Daten) von einem zugelassenen Elektro- Fachbetrieb entsprechend den VDE-Richtlinien vornehmen.
Seite 5
1.5 Bedien- u. Kontrollfeld Knopf 1 – Betriebsanzeige (rot) muss leuchten 2 – Abtauanzeige (weiß) leuchtet während der Abtauphase 3 – Störungsanzeige (orange) leuchtet während eines Störfalls 4 – Resetknopf Niederdruckschalter 5 – Resetknopf Hochdruckschalter 6 – Ventilator - Stufenschalter kleine Stufe große Stufe - 5 -...
Betriebsanleitung/Inbetriebnahme 2.1 Einstellung des Hygrostaten Der Stellknopf des Hygrostaten befindet sich auf der Geräteoberseite rechts unter der mit zwei Kunststoffschrauben befestigten Plexiglasabdeckung. • Stellen Sie nun den Hygrostaten auf die gewünschte Luftfeuchtigkeit ein. Eine relative Feuchte von 50-60% ist in der Regel ausreichend, um ein angenehmes Raumklima zu schaffen und Kondenswasserbildung an Bauteilen und Einrichtungen zu vermeiden.
3.2 PWW-Heizregister– nur für den Fachhandwerker Schließen Sie den Vor- und Rücklauf der Warmwasserheizung an die Rohrenden (Cu-Rohr, Außen-∅ 22 mm) des Heizregisters an. Die Leitungen führen seitlich 40 mm weit aus der rechten Gehäusewand. Achtung! Vorlauf unten Rücklauf oben Montieren Sie einen Raumthermostaten (bauseits) an einer Stelle, wo er nicht durch Wärmequellen falsch beeinflusst wird und keiner direkten Wassereinwirkung ausgesetzt ist, und schließen ihn an die entsprechend gekennzeichneten Klemmen im Schaltkasten des...
Wartungshinweis Bevor das Gerät geöffnet wird, ist es spannungsfrei zu schalten! 4.1 Reinigung Der Verdampfer und der Kondensator sind gelegentlich vorsichtig mit einem weichen Pinsel zu reinigen. Die Tropfschale und der Kondensatablauf sind auf Verunreinigungen zu prüfen, um einen einwandfreien Ablauf sicherzustellen. Wir empfehlen, die Wartung einmal jährlich von Ihrem Fachbetrieb durchführen zu lassen.
Seite 10
Technische Daten 7010T 9010T Entfeuchtungsleistung: bei 30°C / 60% r. F. kg/Tag Entfeuchtungsleistung: bei 30°C / 70% r. F. kg/Tag Temperaturbereich °C 5 bis 35 5 bis 35 Wärmerückgewinnung Spannung V/Ph/Hz 230/1/50 400/3/50 Nenn-Leistungsaufnahme bei 30/60% r. F. 1,46 1,95...
Seite 11
Schaltpläne 6.1 7010T (230 V/1/50 Hz), Technische Änderungen und Irrtümer vorbehalten. - 11 -...
Seite 12
6.2 9010T (400 V/3/50 Hz), Technische Änderungen und Irrtümer vorbehalten - 12 -...
