AMBITO DI FORNITURA

1 Carrello portapacchi
2 Ruote
2 Copiglie
4 Rondelle
1 Esemplare delle istruzioni per l'uso
2 Bussole
NOSTRE RACCOMANDAZIONI
La preghiamo di leggere attentamente le
presenti istruzioni e di conservarle per le
successive consultazioni. Consegni le
presenti istruzioni ad un eventuale
successivo proprietario del Carrello
portapacchi.
IMPIEGO CONFORME ALLO SCOPO
PREVISTO
Utilizzi il Carrello portapacchi
esclusivamente per il trasporto di carichi
fino ad un peso complessivo di massimo 90
kg. Il Carrello non è idoneo per il tras-porto
di persone o di carichi senza un punto di
presa sicuro. Non è previsto un uso
industriale del Carrello.
AVVISI GENERALI SULLA
SICUREZZA
• I materiali da imballaggio non sono
giocattoli.
• Carichi il Carrello portapacchi sempre in
modo tale da poter afferrare liberamente
con le mani la traversa / impugnatura
superiore.
• Per motivi di sicurezza è necessario non
superare mai la capacità di carico
massima di 90 kg.
• Carichi sempre entrambi i lati del telaio in
modo possibilmente uniforme, affinché
sia possibile una guida sicura del Carrello.
10
customerservice@ovibell-int.de
Modello: 650002 / OAHT 90 95418 12/2017

ISTRUZIONI DI MONTAGGIO

• Provveda affinché il baricentro del carico
sia quanto più basso possibile e sistemi i
colli pesanti sotto a quelli più leggeri.
• Faccia attenzione affinché il carico non
possa slittare o cadere durante il
trasporto. Utilizzare eventualmente delle
cinghie per assicurare il carico.
• Prima di percorrere scale e pendii ripidi è
necessario fare attenzione che non siano
presenti persone a valle del Carrello
portapacchi.
• Non trasporti persone con il Carrello
portapacchi.
• Non utilizzi il Carrello portapacchi se
questo è danneggiato.

MONTAGGIO DELLE RUOTE

( VEDI FIG. 1 )
1. Rimuovere / estrarre le copiglie di arresto
a destra e a sinistra dell'asse.
2. Rimuovere le rondelle a destra e a
sinistra dell'asse.
3. Infilare le ruote sulle estremità destra e
sinistra dell'asse; il cuscinetto deve
trovarsi sul lato interno.
4. Montare le rondelle a destra e a sinistra
avanti alle ruote.
5. Inserire le copiglie di arresto negli
appositi fori a destra e a sinistra e
piegarle sulle estremità per evitarne lo
sfilamento.

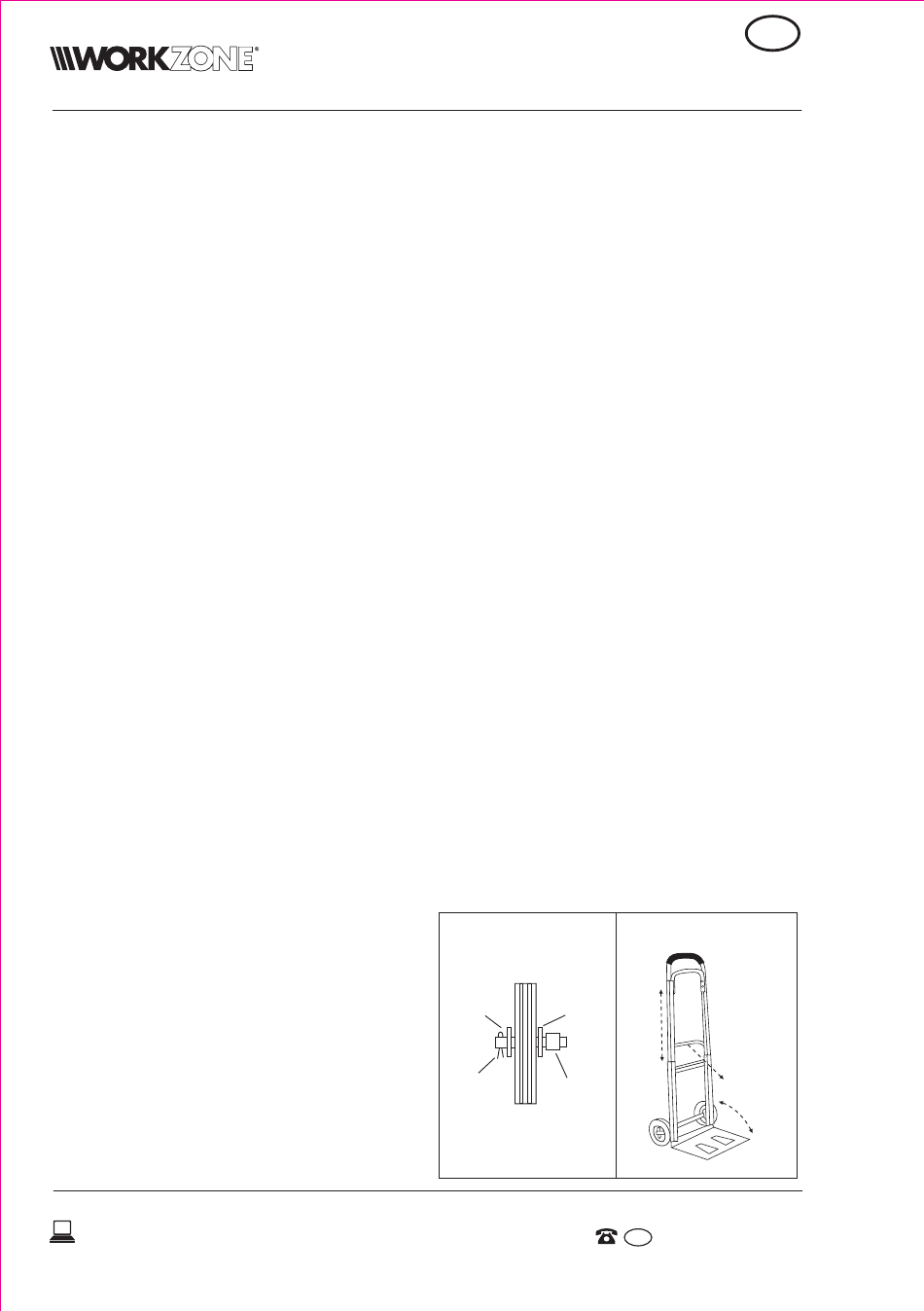

Fig. 1
Ruota
Rondella Rondella
Asse
Copiglia
Bussola
di arresto
ASSISTENZA POST-VENDITA
(Hotline di assistenza gratuita)
CH
Fig. 2
3
2
90°
1
00800-09 34 85 67
