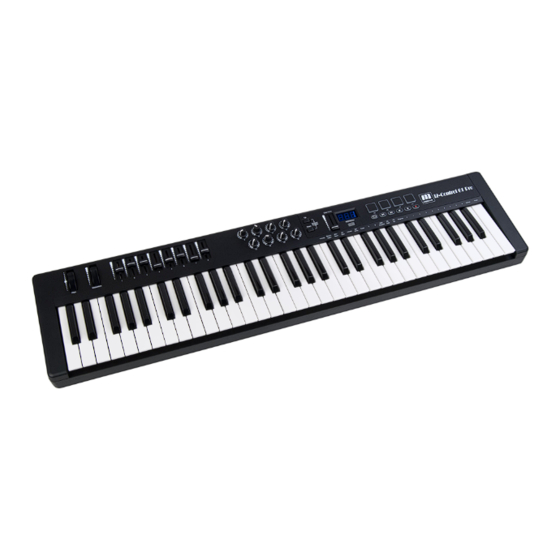

Miditech i2-Control 61 Pro
Class Compliant USB MIDI Controller Keyboard
Features:
61 anschlagdynamische halbgewichtete Tasten
4 anschlagdynamische Trigger-Pads, je 8 frei zuweisbare Drehregler und 40 mm Slider
Pitch-Bend/Modulations Räder
6 Taster für DAW Transportkontrolle
15 Speicherplätze für eigene Templates
USB MIDI OUT, MIDI OUT
Stromversorgung über USB oder optionaled DC Netzteil
Class compliant für Windows XP/Vista/7/8 und Mac OSX
Inkl. Software Vollversionen (Download Lizenzen) - Magix Samplitude Silver, Toontrack EZ Drummer Lite,
Makemusic Finale Notepad, IK Multimedias Amplitube CS free und Imagelines Poizone Synthesizer
eMail:
info@miditech.de
Internet:
www.miditech.de
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Miditech i2-Control 61 Pro
Inhaltszusammenfassung für Miditech i2-Control 61 Pro
- Seite 1 Miditech i2-Control 61 Pro Class Compliant USB MIDI Controller Keyboard Features: 61 anschlagdynamische halbgewichtete Tasten 4 anschlagdynamische Trigger-Pads, je 8 frei zuweisbare Drehregler und 40 mm Slider Pitch-Bend/Modulations Räder 6 Taster für DAW Transportkontrolle 15 Speicherplätze für eigene Templates USB MIDI OUT, MIDI OUT Stromversorgung über USB oder optionaled DC Netzteil...
-
Seite 2: Inhaltsverzeichnis
1.3.1 Einrichten des i2-Control 61 Pro in Ihrer Musiksoftware..6 1.4 MIDI Verbindung.................6 1.5 Stromversorgung...................6 Kapitel 2 ： Beschreibung und Einsatz des i2-Control 61 Pro......7 2.1 i2-Control 61 Pro Funktions Knöpfe...........7 2.1.1 i2-Control 61 Pro Funktions Knöpfe - Screenshot....7 2.1.2 Programmieren der Controller in ein Template......7 2.1.3 MIDI/Select Knopf ….............9... -
Seite 3: Einführung
Einführung Vielen Dank, das Sie sich für das Miditech i2-Control 61 Pro USB Masterkeyboard entschieden haben. Um alle Funktionen dieses Keyboards kennenzulernen und die Ausstattung richtig zu verstehen, haben wir Ihnen diese Bedienungsanleitung erstellt. Weitere Hinweise und Hilfestellung finden Sie auf unserer Homepage www.miditech.de. -
Seite 4: Quick Start
Quick Start 1.1 i2-Control 61 Pro Überblick 1.1.1 Bedienelemente 2 1 6 10 11 1.1.2 Rückseiten Ansicht / Anschlüsse... -
Seite 5: Beschreibung Der Hardware Controller
(Windows 98,Me,NT or 2000 nicht unterstützt) Bitte benutzen Sie das i2-Control 61 Pro an einem USB Port Ihres Computers, den Betrieb über einen USB Hub empfehlen wir nicht. 1.3 Installation Die i2-Control 61 Pro ist voll “class compliant”, das heisst das Keyboard braucht keine Treiberinstallation und wird vom Betriebssystem automatisch eingerichtet. -
Seite 6: Einrichten Des I2-Control 61 Pro In Ihrer Musiksoftware
MIDI Port Konfiguration, auch MIDI Setup genannt. Dort wählen Sie zwischen den vorhandenen MIDI Geräten für Ein- und Ausgabe aus. Wenn der i2-Control 61 Pro Treiber richtig installiert ist, wählen Sie diesen Treiber dort im MIDI Setup bitte als “MIDI Input” oder MIDI Eingabegerät aus. -
Seite 7: Kapitel 2 ： Beschreibung Und Einsatz Des I2-Control 61 Pro
2.1.1 i2-Control 61 Pro Funktions Knöpfe - Screenshot 2.1.2 Programmieren der Controller in ein Template 2.1.3 MIDI/SELECT Knopf Das i2-Control 61 Pro ist in der Lage, 15 verschiedene komplette Templates zu erstellen und zu speichern. Das heisst, Sie können für verschiedene Einsatzbereiche oder unterschiedliche Software-Umgebungen fertige Setups mit von Ihnen festgelegten Belegungen der Controller erstellen. - Seite 8 Templates schalten Sie über den MIDI/SELECT Knopf in Kombination mit den OCTAVE UP/DOWN Knöpfen um. Drücken Sie MIDI/SELECT und die LED im Knopf leuchtet Stellen Sie mit OCTAVE die gewünschte Template Nummer ein, z.B. P4 Drücken Sie MIDI/SELECT” ein zweites Mal und die LED unter dem Knopf erlischt und das Template 4 ist sofort aktiv.
-
Seite 9: Midi Select Und Funktions-Tasten
Mit einem weiteren Druck auf MIDI/SELECT verlassen Sie das EDIT Menü – in Template 3 wird nun auf Slider 1 ein Volumen Controller 7 auf MIDI Kanal 5 gesendet. Bitte beachten: Nachdem Sie die Entertaste gedrückt haben, zeigt das Display “---“(um anzuzeigen, daß... -
Seite 10: Schneller Zugriff Auf Velocity, Reverb, Chorus
2.1.4 Schneller Zugriff auf Velocity, Reverb, Chorus Depth, Pan und Volume Um die Funktionen Velocity, Reverb, Chorus, Pan und Volume einzustellen einzustellen, brauchen Sie nur folgende Steps eingeben: Drücken Sie den MIDI/SELECT Knopf dann die ensprechende Controller Taste, z.B. REVERB DEPTH Dann drücken Sie CC DATA, der eingestellte Wert wird angezeigt Diesen kann man einfach mit einer Zifferneingabe, z.B: 112 EINTER, den man programmieren möchte, überschrieben werden. -
Seite 11: Pitch Bend Rad
wurde. Dies ist z.B. interessant für Klänge wie Oboe oder Violine. Pitch Bend Rad Durch Drehen des Pitch Bend Rades werden MIDI-Pitch Bend Meldungen an angeschlossene Instrumente/Geräte gesendet. Die Tonhöhe wird dadurch nach oben oder unten verändert. Das kann Ihrem Spiel mehr Ausdruck verleihen. Zur Erhöhung des Tones bewegen Sie das Rad von sich weg, zur Absenkung zu sich hin. -
Seite 12: Die 20 Echtzeit Kontrollregler, Slider Oder Pa
zwischen 1 und 128 anwählen. Wenn Sie zum Beispiel auf den Sound 67(Tenor Sax) wechseln möchten, gehen Sie wie folgt vor: Drücken Sie den MIDI/ SELECT Taster, die Taste PROGRAM, dann die Zahl 67 über die Nummerntasten. Mit der Entertaste bestätigen Sie die Eingabe. Beenden Sie danach die Eingabe durch erneutes Drücken des MIDI/SELECT Tasters. -
Seite 13: Anwählen Einer Template-Speicherbank
eingeben und mit ENTER bestätigen. Dann mit ENTER bestätigen Zum Schluss den MIDI SELECT Knopf drücken um den EDIT Modus zu verlassen. Jetzt haben Sie einem Echtzeit Regler einen Midiparameter zugeordnet. Anwählen einer Template-Speicherbank Es gibt 15 Preset Bänke mit vordefinierten Kontrollerbelegungen (inklusive Midicontrollernummer und MIDI-Kanal). -
Seite 14: Velocity Kurven
2.2.1 Velocity Kurven Manchmal reagiert ein Sound auf eine Tastatureingabe nicht so direkt oder indirekt, laut oder leise, wie man gerne möchte. Daher kann man beim i2- Control 71 Pro 8 verschiedene Velocity Kurven einstellen, die bestimmen, ob die Tastatur den Sound hart oder eher weich, laut oder leise ansteuert. Dies funktioniert natürlich neben den bei MIDI üblichen 127 Velocity Stufen der Tastatur. - Seite 15 Eingestellt werden Sie über den MIDI/SELECT Knopf:...
-
Seite 16: Globaler Midi Kanal
Mit einem weiteren Druck auf MIDI/Select verlassen Sie den EDIT Modus 2.2.1 Globaler MIDI Kanal Der Standard MIDI Kanal, auf dem das i2-Control 61 Pro sendet, ist 1. Ein Wechsel ist aber möglich: Drücken Sie MIDI/Select Drücken Sie die MIDI CHANNEL Taste Wählen Sie den gewünschten MIDI Kanal mit den Zifferntasten im... -
Seite 17: Transpose
LSB Wertes die rechte CC DATA Taste. 2.2.3Transpose Die B und # Tasten können benutzt werden, um das i2-Control 61 Pro in Halbtonschritten zu transponieren. Neben der ganzen Oktave, die über die OCTAVE Knöpfe direkt anwählbar ist, können Sie die Tastatur auch in 6 einzelnen Halbtonschritten nach oben oder unten transponieren. -
Seite 18: Trigger Pad Einstellungen
Trigger pads Controller Information standard note standard 27-D#1 High Q 58-A#3 Vibraslap 28-E1 Slap 59-B3 Ride Cymbal 2 29-F1 Scratch Push 60-C4 Hi Bongo 30-F#1 Scratch Pull 61-C#4 Low Bongo 31-G1 Sticks 62-D4 Mute Hi Conga 32-G#1 Square Click 63-D#4 Open Hi Conga 33-A1 Metronome Click... -
Seite 19: Transport Kontrolle Einstellungen
DEFERRED PLAY PAUSE FORWARD EJECT REWIND CHASE RECORD STROBE COMMAND ERROR Specification General Product Name i2-Control 61 Pro Keyboard 61velocity-sensitive piano keys Maximum 32 notes Display 2x16 LCD screen display Button Octave up & down, select, mode, trigger pads, transport Wheels... -
Seite 20: Cc Controller Nummern
Standard Midi Controller (CC) Nummern 0 Bank Select 32 Bank Select LSB 1 Modulation 33 Modulation LSB 2 Breath Controller 34 Breath Controller LSB 3 Controller 3 (undefined) 35 Controller 35 (undefined) 4 Foot Controller 36 Foot Controller LSB 5 Portamento Time 37 Portamento Time LSB 6 Data Entry MSB 38 Data Entry LSB... -
Seite 21: Cc Controller Nummern
64 Damper Pedal (Sustain) 96 Data Entry +1 (increment) 65 Portamento On/Off 97 Data Entry -1 (decrement) 66 Sostenuto On/Off 98 NRPN LSB 67 Soft Pedal On/Off 99 NRPN MSB 68 Legato Footswitch 100 RPN LSB 69 Hold 2 101 RPN MSB 70 Sound Controller 1 (Sound Variation) 102 Controller 102 (undefined) 71 Sound Controller 2 (Resonance/Timbre)
