Konig & Meyer 14085 Aufbauanleitung

14085/14086 Klavierbank
- praktische und sehr solide Sitzgelegenheit mit ansprechendem Design
- höhenverstellbar: komfortabel und schnell durch Rast/Klemmelemente
- mit Skaileder-Bezug (Modell 14085) oder mit Stoffbezug (Modell 14086)
- Höhe min. 430 - max. 650 mm, Sitzfläche: Breite 650 mm, Tiefe 300 mm
- Eigengewicht: 9,4 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Diese Anleitung informiert Sie über alle wichtigen Schritte bei
Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
ALLGEMEIN
- Die Möglichkeit das Produkt zu verstellen, birgt naturgemäß Ein-
- klemmgefahren. Umsichtige und aufmerksame Handhabung bei
- Aufbau, Betrieb, Abbau und Wartung sind daher unverzichtbar.
- Das Stativ vor widrigen äußeren Einflüssen schützen
- (Nässe, Wind, Stöße).
- Die pflegliche und sorgsame Behandlung erhält die Funktions-
- tüchtigkeit, Langlebigkeit und dient nicht zuletzt der Sicherheit.
- Ein beschädigtes Produkt darf zunächst nicht weiter eingesetzt
- werden; beschädigte Teile müssen vor Gebrauch ersetzt oder
- instandgesetzt werden.
BETRIEB
- Auf tragfähige und ebene Untergründe achten.
- Die Rastbolzen beider Klemmschrauben müssen stets
- eingerastet sein.
- Die maximale Höhe ist erreicht sobald am Fußrohr die STOP-
- Markierung sichtbar wird (siehe Kapitel 3. HÖHENVERSTELLUNG)
- beide Fußrohre müssen immer auf die gleiche Höhe eingestellt .
- werden
- Schraubverbindungen f, h, j müssen fest angezogen sein.
HINWEIS
- Die Klavierbank dient ausschließlich als Sitzmöbel - die
- Benutzung als Steighilfe o.ä. ist aus Sicherheitsgründen nicht
- gestattet!
AUFBAUANLEITUNG

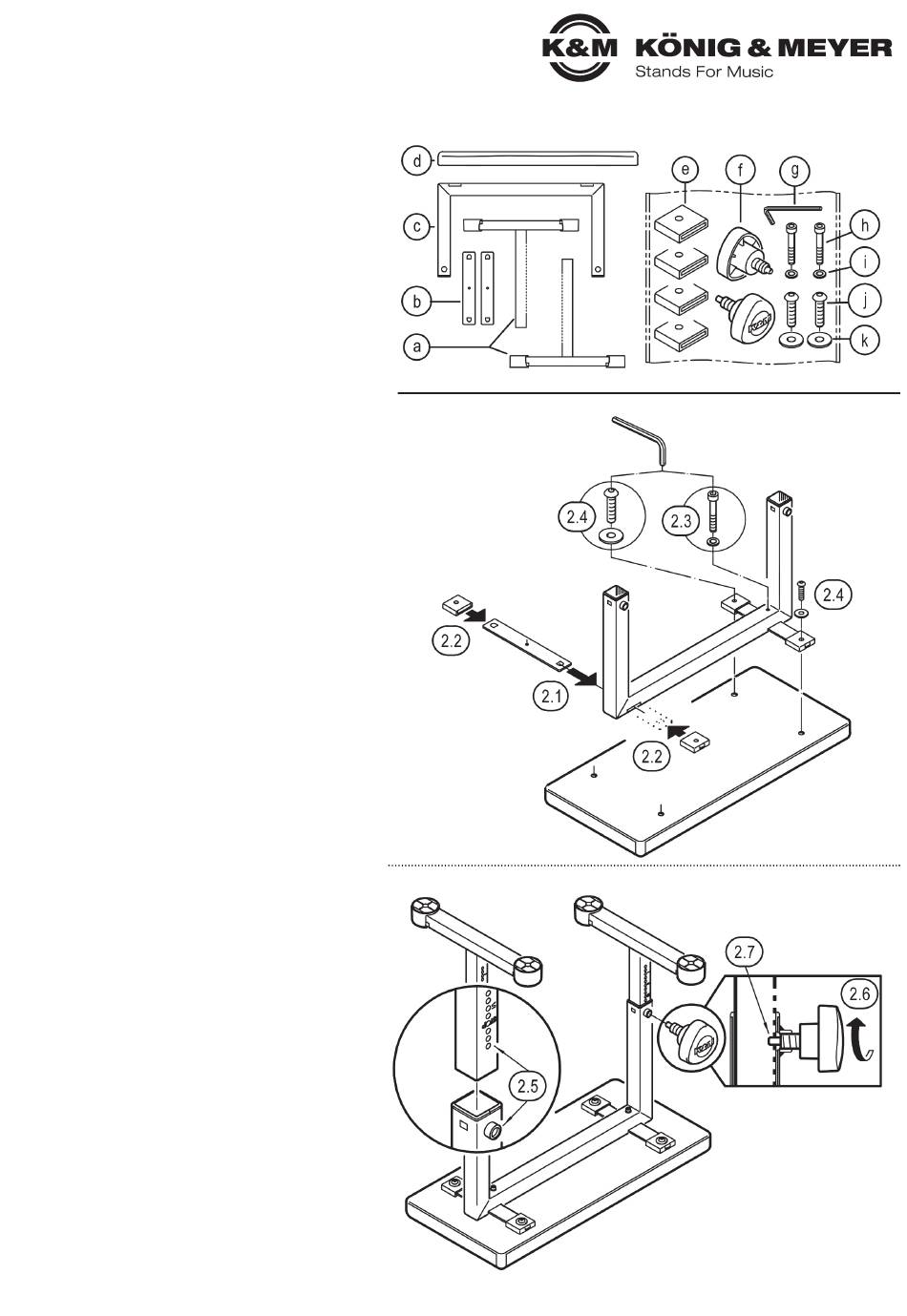

1. BESTANDTEILE
a Fuß kpl. (2x)
b Befestigungslasche (2x)
c U-Auszugbügel
d Sitz 650 x 300 x 65 mm
e Ausgleichskappe (4x)
f Rast/Klemmgriff M12 (2x)
g Inbusschlüssel SW5
h Zylinderschraube M6 x 40 mm (2x)
i U-Scheibe ø 6,4 mm (2x)
j Halbrundkopfschraube M8 x 35 mm (4x)
k U-Scheibe ø 8,4 mm (4x)
2. MONTAGE
U-BÜGEL AN SITZ 2.1 - 2.4
2.1 Befestigungslaschen b durch die beiden Schlitze des
2.1 U-Bügels c schieben,
2.2 Ausgleichskappen e auf Befestigungslaschen b aufschieben.
2.3 Befestigungslasche b mittig ausrichten und mittels Zylinder-
2.3 schraube h und U-Scheibe i fixieren.
Dazu Inbusschlüssel g benutzen.
2.3
2.4 Halbrundkopfschrauben j mit U-Scheiben k durch die
2.4 Ausgleichskappen e stecken und mit Sitz d verschrauben.
2.4 Dazu Inbusschlüssel g benutzen.
FÜSSE AN U-BÜGEL 2.5 - 2.7
2.5 Fuß a so in den U-Auszugbügel c stecken, dass sich
2.5 Abstecklöcher (Fuß) und Gewindeauge (U-Bügel) decken.
2.6 Fuß a halten und durch Eindrehen der Rast/Klemmschraube f
2.6 in gewünschter Höhe fixieren.
2.7 HINWEISE:
2.7 Der vordere Zapfen muss erst in eine Bohrung des Fuß-
2.7 rohres a eintauchen bevor die Rast/Klemmschraube f fest
2.7 angezogen werden darf.
2.7 Den zweiten Fuß in gleicher Weise montieren. Dabei un-
2.7 bedingt auf gleiche Höheneinstellung achten (siehe 3.7).
1. BESTANDTEILE
2. MONTAGE U-BÜGEL AN SITZ 2.1 - 2.4
2. MONTAGE FÜSSE AN U-BÜGEL 2.5 - 2.7
14085-019-55/14086-019-55 Rev.02 03-80-148-00 7/19
