Konig & Meyer 14085 Montageanleitung

14085/14086 Keyboardbank
- praktische und sehr solide Sitzgelegenheit mit ansprechendem Design
- höhenverstellbar: komfortabel und schnell durch Rast/Klemmelemente
- mit Skaileder-Bezug (Modell 14085) oder mit Stoffbezug (Modell 14086)
- Abmessungen: Höhe min. 430 - max. 670 mm, Breite 660mm, Tiefe 330 mm
- Eigengewicht: 8,5 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden
haben. Diese Anleitung informiert Sie über alle wichtigen
Schritte bei Aufbau und Handhabung. Wir empfehlen, sie
auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Schraubverbindungen 2, 3, 8 fest anziehen
- Rastbolzen 8 müssen stets eingerastet sein
- Fußrohre 1 sind immer auf gleiche Höhe einzustellen
- Auf tragfähige und ebene Untergründe achten
- max. Höhe ist erreicht sobald am Fußrohr die
- STOP-Markierung sichtbar wird;
- siehe Kapitel HÖHENVERSTELLUNG
- Die Möglichkeit das Produkt zu verstellen, birgt
- naturgemäß Einklemmgefahren. Umsichtige
- Handhabung bei Auf- und Abbau ist erforderlich.
- BEACHTE:
- Die Keyboardbank ist ein Sitzmöbel -
- die Benutzung als Steighilfe o.ä. ist aus
- Sicherheitsgründen nicht gestattet!
AUFBAUANLEITUNG

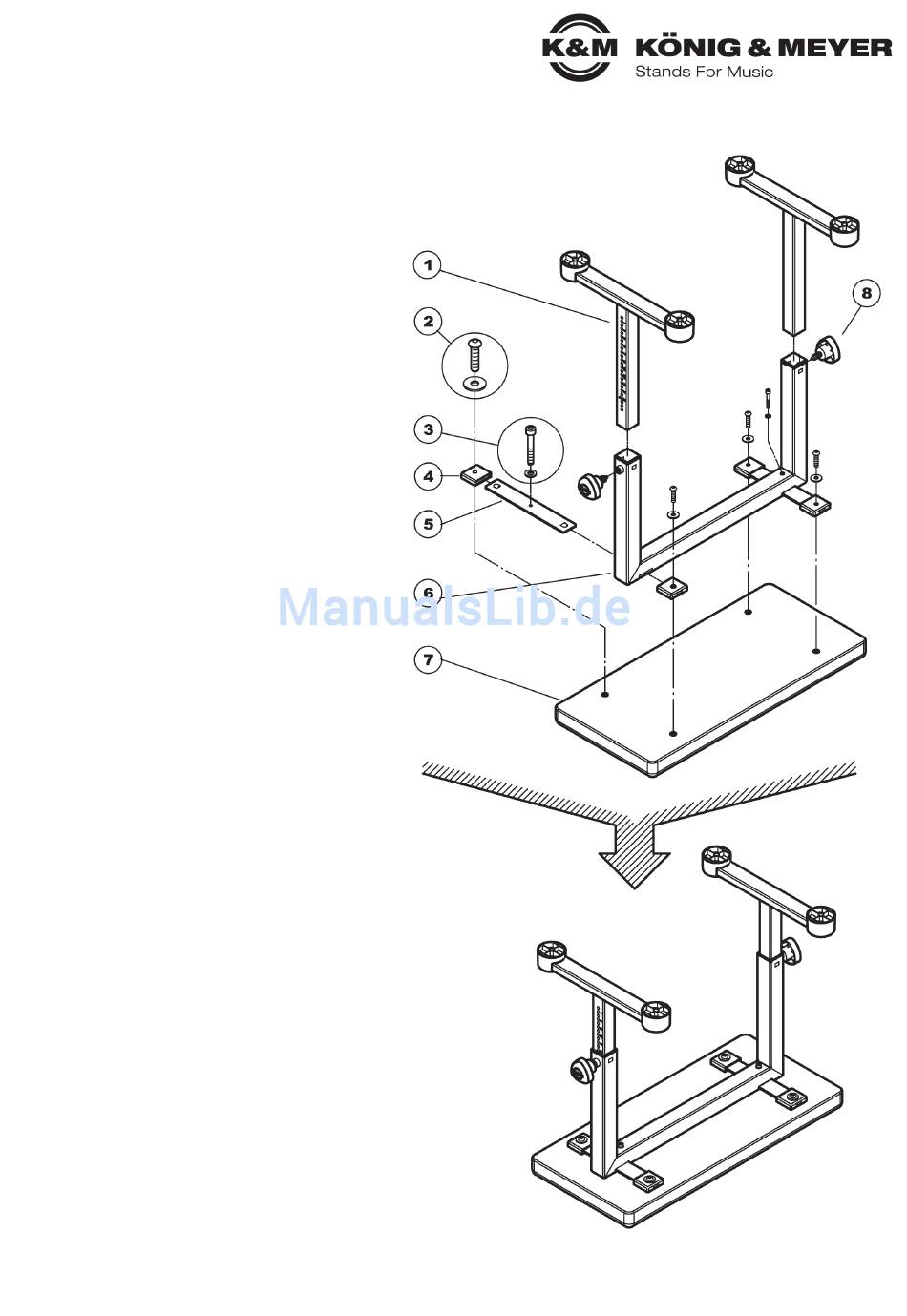

BESTANDTEILE
1 Fußgestell (2x)
2 Halbrundkopfschraube M8 x 35 mm mit U-Scheibe ø 8,4 mm (4x)
3 Zylinderschraube M6 x 40 mm mit U-Scheibe ø 6,4 mm (2x)
4 Kappen (4x)
5 Befestigungslasche (2x)
6 U-Bügel
7 Sitzbank
8 Rast/Klemmgriff M12 (2x)
MONTAGE
A. U-Bügel 6 an Sitzbank 7 schrauben.
A. - dazu jeweilige Befestigungslaschen 5 durch
A. - Schlitze des U-Bügels 6 schieben,
A. - mittig ausrichten und mittels
A. - Zylinderschraube und U-Scheibe 3 fixieren.
A. - Kappen 4 auf Befestigungslaschen 5 aufschieben.
A. - Halbrundschrauben mit U-Scheiben 2 durch
A. - Kappen 4 stecken und mit Sitzbank 7 verschrauben.
B. Fußgestell 1 (Lochbild zeigt nach aussen) in
U-Bügel-Rohr 6 einschieben und durch Eindrehen
der Rast/Klemmschraube 8 in der Höhe fixieren.
B. - BEACHTE:
B. - der Zapfen der Rast/Klemmschraube 8 muss in
B. - eine Bohrung des Fußrohres 1 eintauchen bevor
B. - sie fest angezogen werden darf.
B. - Das zweite Fußgestell in gleicher Weise montieren.
B. - Dabei auf gleiche Höheneinstellung achten (Skala).
