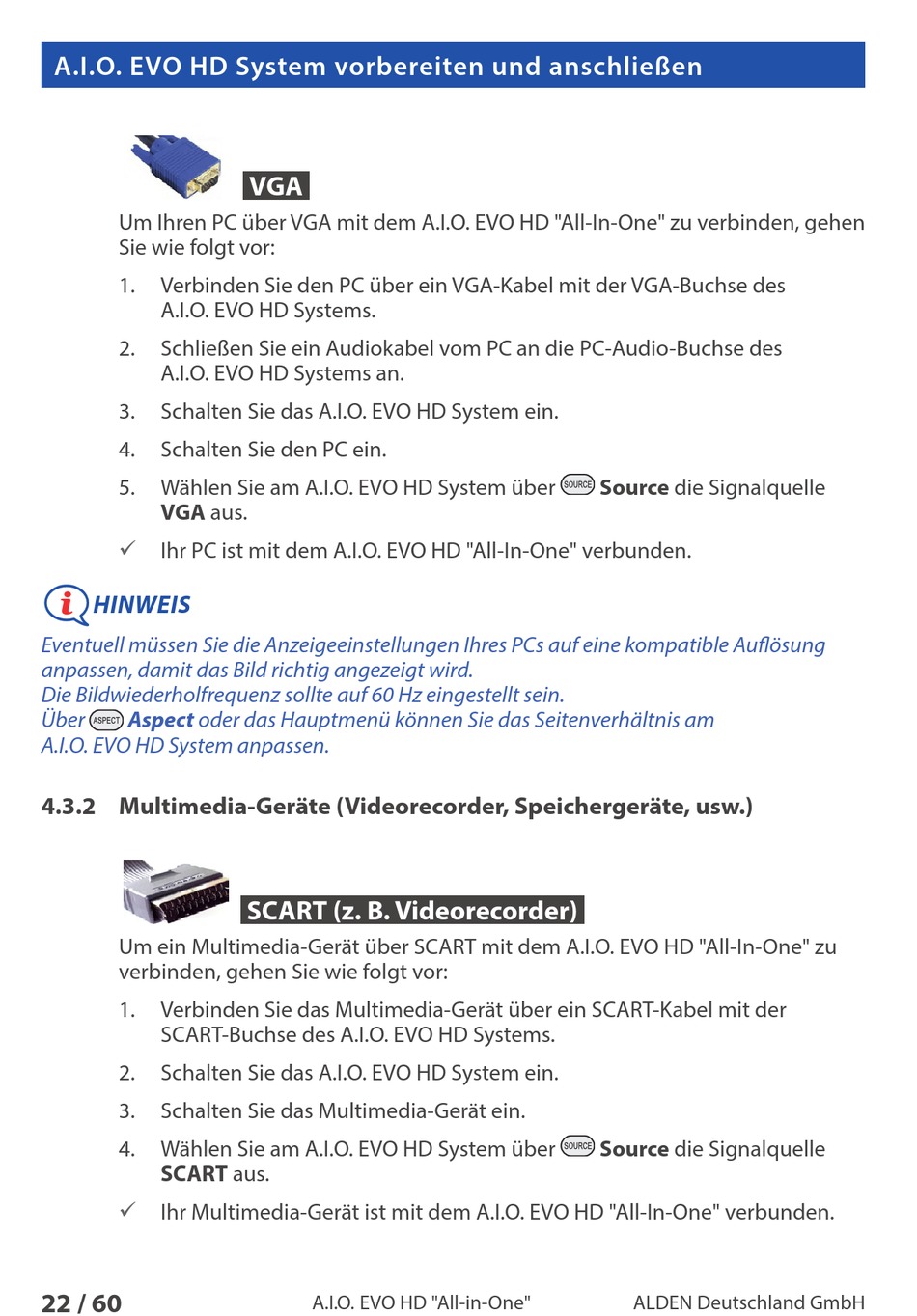

Multimedia-Geräte (Videorecorder, Speichergeräte, Usw.) - ALDEN A.I.O. EVO HD Bedienungsanleitung

a.i.O. eVO Hd system vorbereiten und anschließen
Um Ihren PC über VGA mit dem A.I.O. EVO HD "All-In-One" zu verbinden, gehen
Sie wie folgt vor:
1. Verbinden Sie den PC über ein VGA-Kabel mit der VGA-Buchse des
A.I.O. EVO HD Systems.
2. Schließen Sie ein Audiokabel vom PC an die PC-Audio-Buchse des
A.I.O. EVO HD Systems an.
3. Schalten Sie das A.I.O. EVO HD System ein.
4. Schalten Sie den PC ein.
5. Wählen Sie am A.I.O. EVO HD System über
VGA aus.
Ihr PC ist mit dem A.I.O. EVO HD "All-In-One" verbunden.
9
HINWEIS
Eventuell müssen Sie die Anzeigeeinstellungen Ihres PCs auf eine kompatible Auflösung
anpassen, damit das Bild richtig angezeigt wird.
Die Bildwiederholfrequenz sollte auf 60 Hz eingestellt sein.
Aspect oder das Hauptmenü können Sie das Seitenverhältnis am
Über
A.I.O. EVO HD System anpassen.
4.3.2 Multimedia-Geräte (Videorecorder, Speichergeräte, usw.)
Um ein Multimedia-Gerät über SCART mit dem A.I.O. EVO HD "All-In-One" zu
verbinden, gehen Sie wie folgt vor:
1. Verbinden Sie das Multimedia-Gerät über ein SCART-Kabel mit der
SCART-Buchse des A.I.O. EVO HD Systems.
2. Schalten Sie das A.I.O. EVO HD System ein.
3. Schalten Sie das Multimedia-Gerät ein.
4. Wählen Sie am A.I.O. EVO HD System über
SCART aus.
Ihr Multimedia-Gerät ist mit dem A.I.O. EVO HD "All-In-One" verbunden.
9
22 / 60
VGA
SCART (z. B. Videorecorder)
A.I.O. EVO HD "All-in-One"
Source die Signalquelle
Source die Signalquelle
