a.i.O. eVO Hd system vorbereiten und anschließen

4.2.1 Automatische Antenne

VOL+ VOL-
CH+ CH-
SOURCE MENU

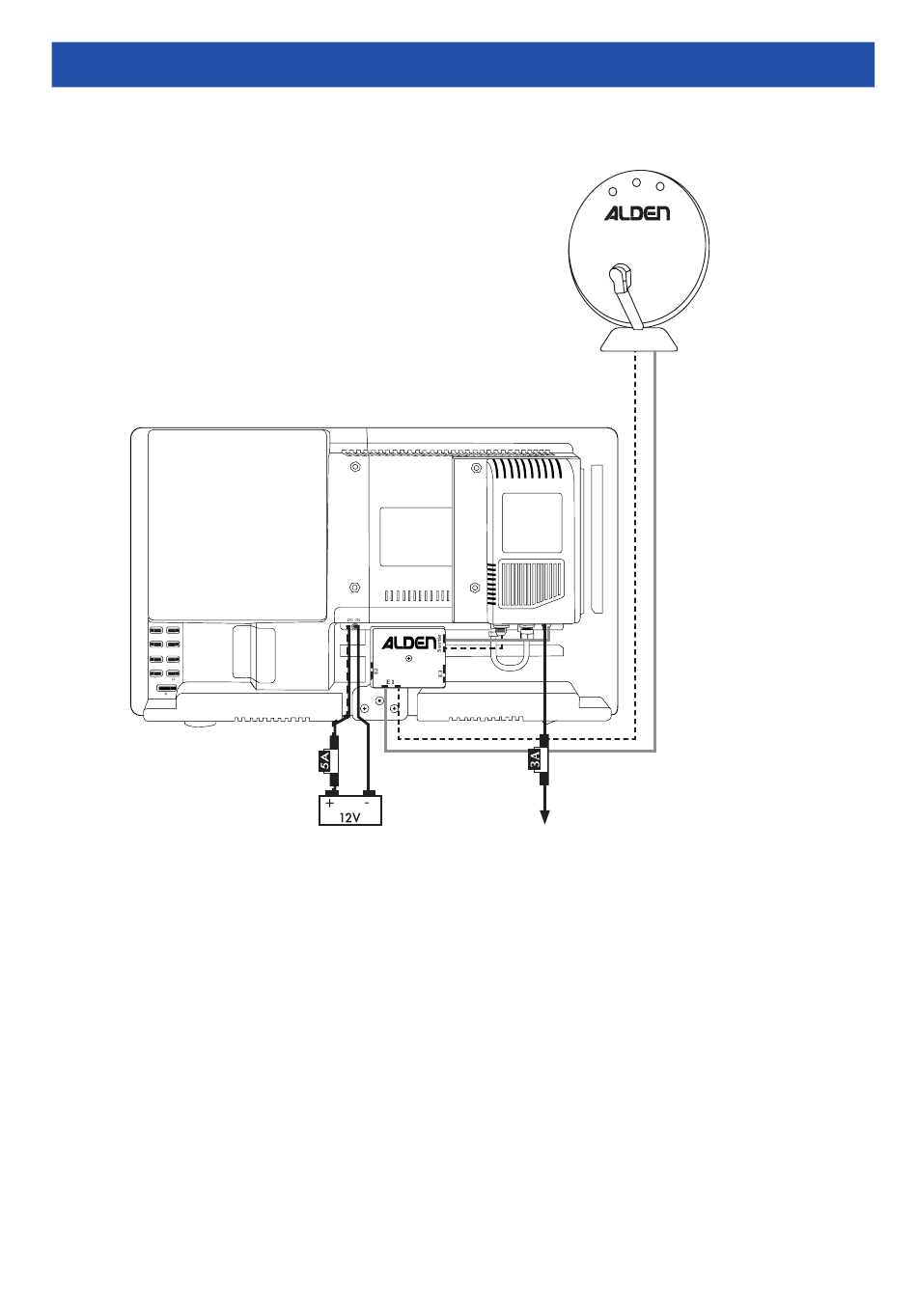

Bild 5 Automatische Antenne anschließen - A.I.O. EVO HD "All-In-One" System
Um das A.I.O. EVO HD "All-In-One" System mit einer automatischen Antenne
anzuschließen und in Betrieb zu nehmen, gehen Sie wie folgt vor:
1. Verbinden Sie das Koaxialkabel Ihrer Antenne mit der Antenneneingangs-
buchse des A.I.O. EVO HD Systems.
2. Verbinden Sie das Motorsteuerkabel Ihrer Antenne mit dem Motor kabel-
Anschluss des A.I.O. EVO HD Systems.
3. Sichern Sie das D+ Kabel der Antenne mit 3 A ab und verbinden Sie dieses
mit der CONTACT-Buchse des A.I.O. EVO HD Systems.
4. Verbinden Sie das schwarze (-) Kabel mit dem Minus-Pol der 12 V Batterie.
Sichern Sie das rote (+) Kabel mit 5 A ab und verbinden Sie dieses mit
5.
dem Plus-Pol der 12 V Batterie.
