3.2 Rückansicht
1 2

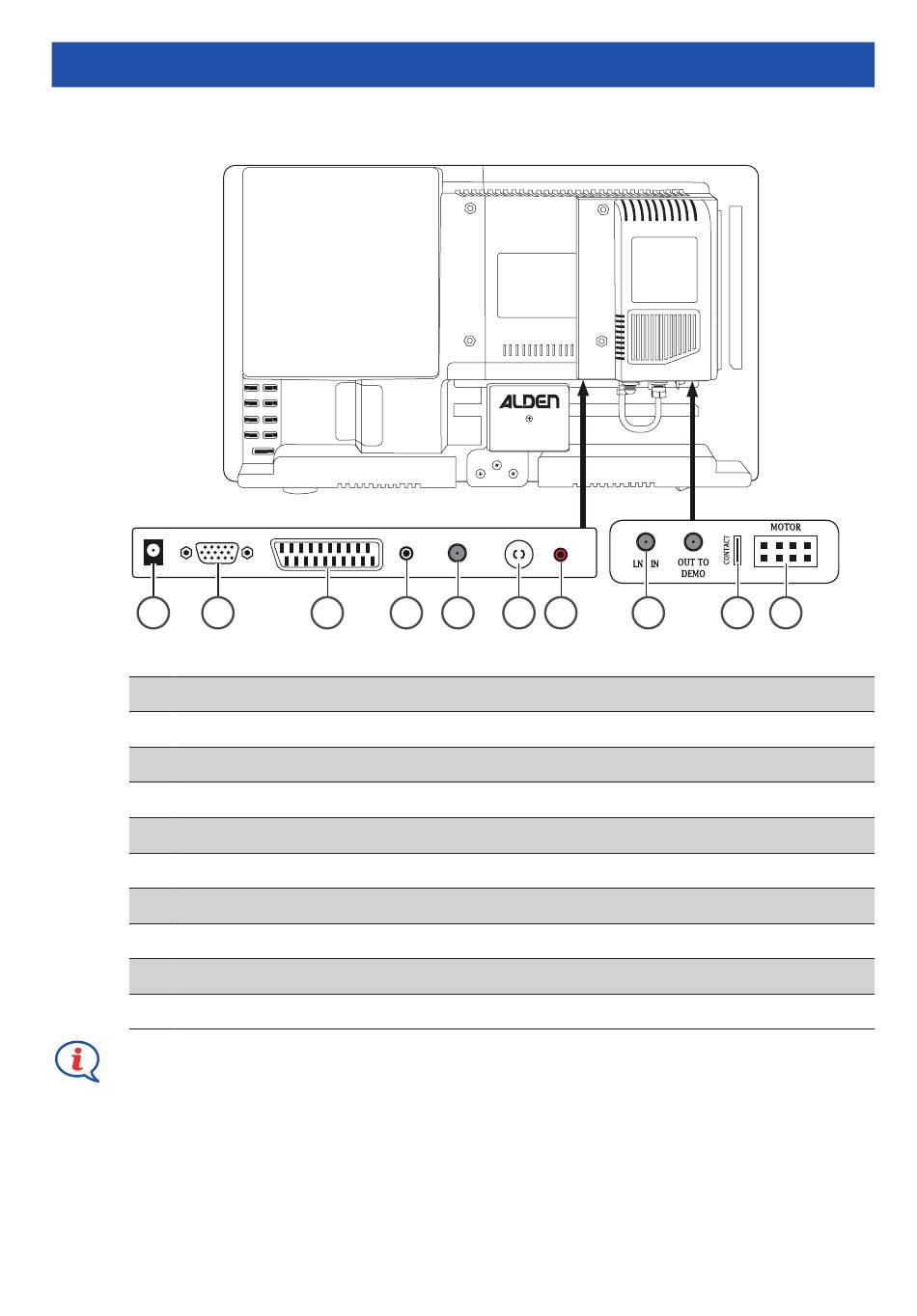

Bild 2 Rückansicht und Anschlüsse des A.I.O. EVO HD "All-In-One"
1 DC IN / Netzkabel-Anschluss
2 VGA / Multimedia-Anschluss
3 SCART / Multimedia-Anschluss
4 PC Audio IN / Anschluss für 3,5 mm Stereo-Mini-Pin-Kabel
5 S2 / Steuermodul
6 T2 / Anschluss für einen externen DVB-C / DVB-T2-Receiver
7 COAX OUT / Digitaler Sound-Ausgang
8 LNB IN / Koaxialkabel-Anschluss DVB-S2
9 CONTACT / D+ Anschluss (nur für automatische Antennen)
10 MOTOR / Motorkabel-Anschluss (nur für automatische Antennen)
HINWEIS
Bei Nutzung des D+ Anschlusses wird eine angeschlossene automatische Antenne ein-
gefahren, sobald das Fahrzeug gestartet wird.
Diese zusätzliche Sicherheitsvorkehrung ist nicht verpflichtend, wird aber empfohlen.
ALDEN Deutschland GmbH
Bedien- und Funktionselemente
3 4 5
A.I.O. EVO HD "All-in-One"
6 7 8 9 10
