2.2 Kamera Anschlüsse

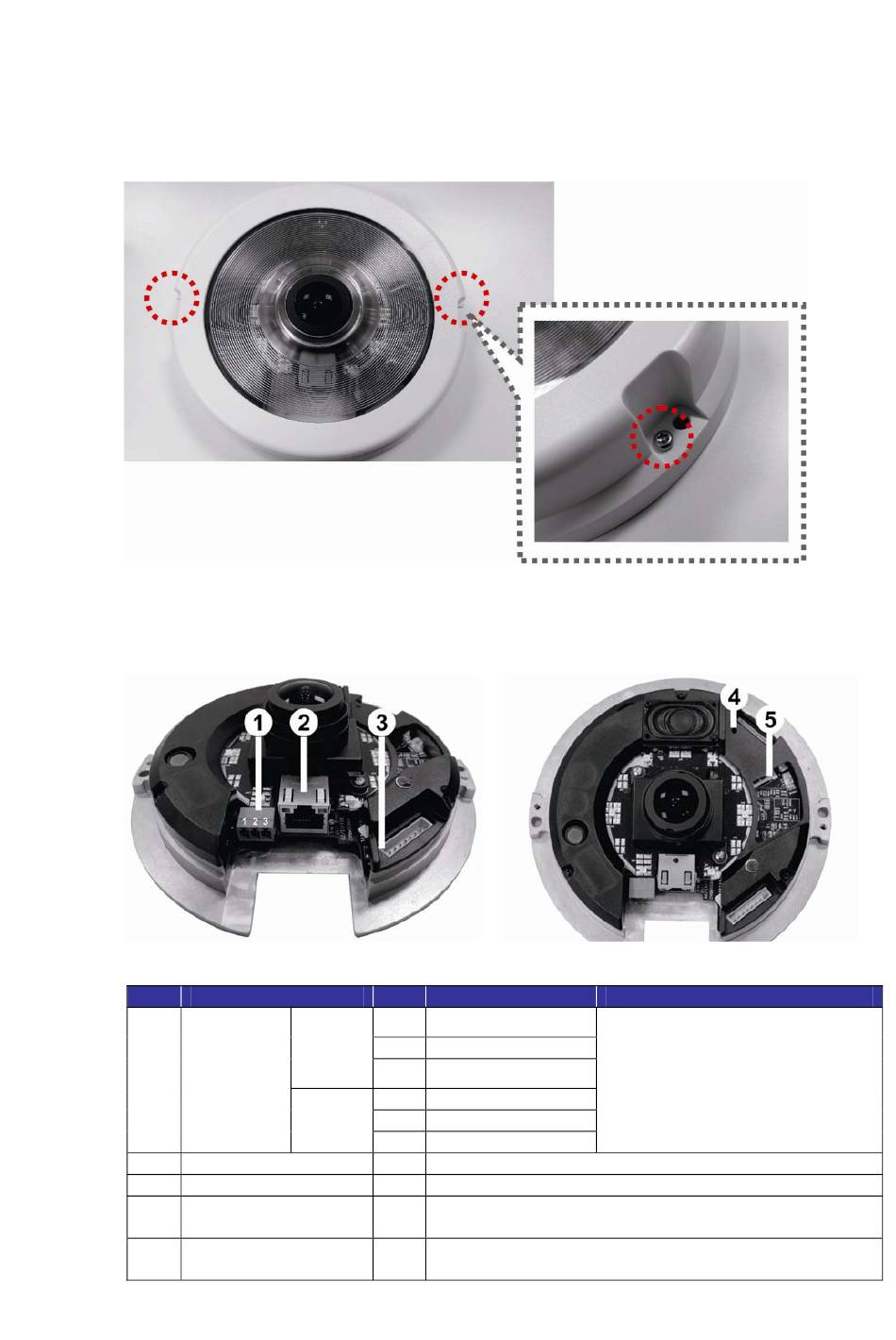

Um an die Anschlüsse zu gelangen, bitte die beiden Schrauben der
Kameraabdeckung lösen und die Abdeckung entfernen.
Nachfolgende Tabelle beschreibt die Anschlüsse und Bedienmöglichkeiten.
Nr.
1
2
3
4
5
6
Anschluss
DC 12V
Spannung
*
AC 24V
RJ-45
Alarm & Audio I/O*
Resettaste
Micro-SD
Karteneinschub
Pin Definition
1 +
Pluspol
2 Nicht benötigt
3
-
Minuspol
1 Spannung -1
2 Erde GND
3 Spannung -2
- 10/100 Mbps Ethernet / PoE
- Alarm & Audio I/O (0ptionales Kabel nötig)
Rücksetzen der Kamera auf Werkeinstellungen
-
Bitte mit einem geeigneten Werkzeug betätigen
-
Für Videospeicherung
Bemerkung
Spannungsversorgung
