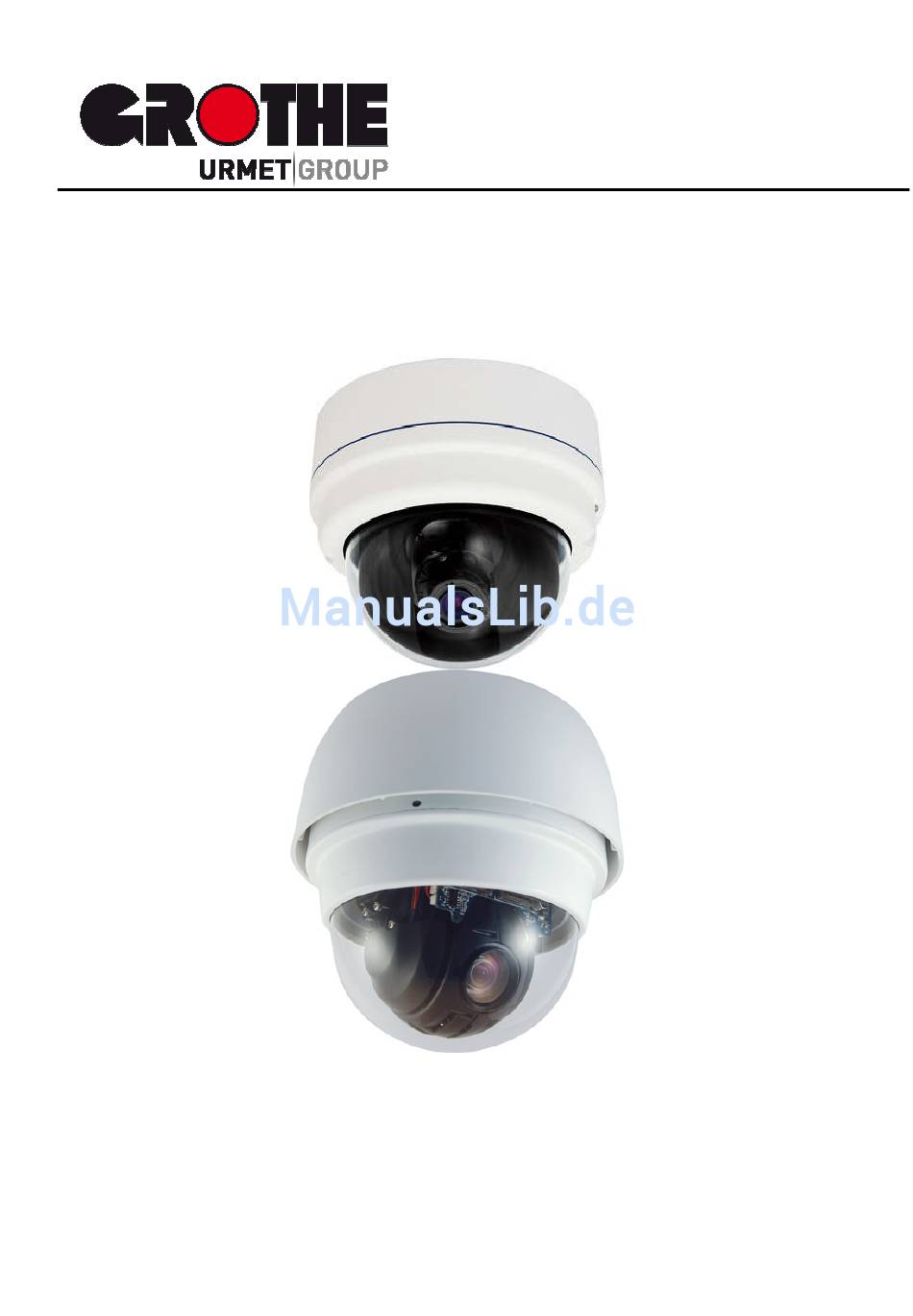

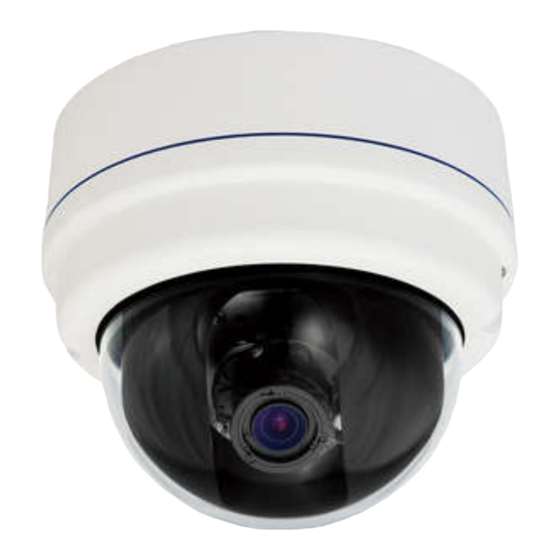

Full-HD IP Dome Kamera
Typ HD-PRO340-341DN
Bedienungsanleitung
MV005623

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grothe HD-PRO340-341DN

Inhaltszusammenfassung für Grothe HD-PRO340-341DN

  • Seite 1 Full-HD IP Dome Kamera Typ HD-PRO340-341DN Bedienungsanleitung MV005623...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis DEUTSCH Übersicht ..........................3 Funktionen..........................3 Verpackungsinhalt ......................... 4 Einführung zu IP Dome Kamera..................... 6 Kamera Abmessungen ......................6 Kamera Anschlüsse....................... 7 System Anforderungen......................8 Löschen des bestehenden DC Viewer .................. 9 Installation ..........................12 Strom und Ethernet Kabel Verbindung................12 Abgehangende Decken .......................
  • Seite 3 7.5.7 Einstellung Sättigung ................... 91 7.5.8 Einstellung Digitaler Zoom ................91 7.5.9 IR Funktion....................92 7.5.10 WDR Funktion....................92 7.5.11 3DNR Funktion .................... 92 7.5.12 TV System Setup ..................92 Ausloggen..........................93 Anhang A: Technische Spezifikationen ..................94 Anhang B: Internet Sicherheitseinstellungen ................96 Anhang C: DC Viewer Download Prozedur................

  • Seite 4: Übersicht

    Übersicht Die HD WDR Vandalismus sichere IP Dome Kamera kann Real Time Streaming unterstützen und liefert weichere Qualitätsbilder. Zusätzlich zum MPEG-4 und MJPEG Real Time Streaming Protokoll erstellt die HD WDR IP Kamera den besseren H.264 Codec um High Definition Überwachungsdaten reibungslos und ohne Verfälschung über das Internet zu übertragen.

  • Seite 5: Verpackungsinhalt

    Verpackungsinhalt Bitte überprüfen Sie die Verpackung auf den folgenden Inhalt. Indoor Kamera Verpackungsinhalt DC Steckerkabel HD WDR Vandalismus sichere IP Dome Kamera Sicherheits Torx Stromklemmleiste Selbstschneidene Gummi Unterlegscheiben Dübel Schrauben (×6) (×4) (×4) Bedienungsanleitung (Zusammengefaßt Software und Dokumentation)
  • Seite 6 Outdoor Kamera Verpackungsinhalt DC Steckerkabel HD WDR Vandalismus sichere IP Dome Kamera Sechskantschraube-M8*12 Sicherheits Torx Stromklemmleiste (x1) Gummi Federring (×1) Dichtungsring (×1) Unterlegscheiben (×1) Bedienungsanleitung (Zusammengefaßt Software und Dokumentation)

  • Seite 7: Einführung Zu Ip Dome Kamera

    Einführung zu IP Dome Kamera Dieses Kapitel enthält zur Referenz die Kameraabmessungen vor der Installation. Die Definition jedes Anschlusses auf dem Kamera PCB Board wird ebenfalls näher beschrieben. Kamera Abmessungen Die Abmessungen der IP Kamera sind untenstehend abgebildet: Indoor Draufsicht Seitenansicht Outdoor Draufsicht...

  • Seite 8: Kamera Anschlüsse

    Kamera Anschlüsse Die untenstehende Abbildung zeigt die IP Dome Kamera Reset Taste und verschiedene Anschlüsse. Eine Definition für jeden Anschluß wird wie folgt angegeben. Anschluss Pin Nr. Definition Bemerkungen Wiederherstellen der Werkseinstellungen Reset Taste Analoger Video Ausgang Ausgang＋ Ausgang－ Alarm Verbindung Alarm I/O Eingang＋...

  • Seite 9: System Anforderungen

    System Anforderungen Um die IP Kamera via Web Browser aufzurufen, stellen Sie bitte sicher dass Ihr PC eine gute Netzwerkverbindung hat und die unten beschriebenen Systemanforderungen erfüllt. Gegenstand System Anforderung ® ® ® 1. Intel Pentium M, 2.16 GHz oder Intel Core Duo, 2.0 GHz Personal Computer...

  • Seite 10: Löschen Des Bestehenden Dc Viewer

    Löschen des bestehenden DC Viewer Benutzer, die den DC Viewer vorher auf dem PC installiert hatten, löschen diesen bitte vor dem Zugriff auf die IP Kamera. Löschen des DC Viewer Klicken Sie “Systemsteuerung”, und dann Doppelklick auf “Hinzufügen oder entfernen von Programmen.” In der Liste “Momentan installierte Programme”...
  • Seite 11 Schritt 2: Klicken Sie auf “Löschen”, wählen dann “Temporäre Internetdateien” und klicken auf “Löschen”.
  • Seite 12 Das unten abgebildete Popup Fenster zur Bestätigung erscheint. Klicken Sie “Ja” um das Löschen der Dateien zu starten.

  • Seite 13: Installation

    Installation Bitte lesen Sie Anleitungen in diesem Kapitel gründlich durch, bevor Sie die HD WDR IP Dome Kamera installieren. Vandalismus sichere Strom und Ethernet Kabel Verbindung Stromanschluss Siehe Abschnitt 2.2 Kamera Anschlüsse zur Stromverdrahtung. Verbinden Sie zusätzlich das Netzwerkkabel mit dem PoE Anschluss der Kamera und stecken Sie das andere Ende des Kabels in einen PoE Switch.

  • Seite 14: Abgehangende Decken

    Abgehangende Decken Die Vandalismus sichere IP Dome Kamera kann direkt an einer Wand oder Decke installiert werden. Bitte berücksichtigen Sie, dass die Wand oder Decke zur Befestigung der IP Dome Kamera ausreichend tragfähig sein muss. Folgen Sie den untenstehenden Schritten zur Installation der IP Dome Kamera: Schritt 1: Öffnen Sie die Verpackung der Vandalismus sicheren IP Dome Kamera...
  • Seite 15 Schritt 5: Drücken Sie auf die Seiten der Schnappverschlüsse Kameramoduls, Abbildung gezeigt, und nehmen Sie es aus dem Dome Kameragehäuse heraus. Schritt 6: Markieren Sie die Positionen der vier Schraubenlöcher auf der Grundplatte der Dome Kamera an dem gewählten Installationsort. Schritt 7: Bohren Sie jedes Loch geringfügig kleiner als die mitgelieferten Schraubendübel.
  • Seite 16 Schritt 11: Verbinden Sie das Strom- und Ethernetkabel Steckverbindungen Kamera Modul. Schritt 12: Befestigen Schnappverschluss Kameramodul in dem Dome Kameragehäuse und schrauben Modulbefestigungsschrauben dem Schraubenzieher fest, um das Kameramodul zu sichern. HINWEIS: Die Klemmleisten sollen Seite Kabeleinführung zeigen, wie in der Abbildung gezeigt. Schritt 13: Verbinden Sie die Strom- und Netzwerkausgänge.
  • Seite 17 Schritt 15: Stellen Sie das Zoom Level und die Brennweite der Kamera über die Zoom- und Fokus-Ringschrauben ein. Justieren Sie die Zoom-Ringschrauben, um den gewünschten Zoom einzustellen. Ändern Sie hiernach die Fokus-Ringschrauben, um die gewünschte Brennweite einzustellen. Schritt 16: Stellen Sie den gewünschten Kamerawinkel ein, wie untenstehend gezeigt. einstellbare Kameraschwenkbereich nahezu...
  • Seite 18 Schritt 18: Setzen Sie die Dome Abdeckung wieder auf. Die Pfeilmarkierung auf dem Dome Gehäuse muss mit der Dome Abdeckung übereinstimmen, Abbildung gezeigt. Schritt 19: Befestigung Domeabdeckung schrauben Sie die zwei Torx Schrauben auf der Seite Domeabdeckung fest. Kamerainstallation ist komplett.

  • Seite 19: Elektrische Verbindungsdose Montieren

    4S Elektrische Verbindungsdose montieren Vor der Installation der IP Dome Kamera in die 4S elektrische Verbindungsdose schrauben und öffnen Sie die Dome Abdeckung mit dem Sicherheitstorx ab. Elektrische Abbildung: Verbindungsdose Schritt 1: Führen Sie die Kabel (Ethernet und Stromversorgung) durch die Wand. HINWEIS: Bei der Verwendung von PoE das Stromkabel weglassen.
  • Seite 20 Schritt 5: Verbinden Sie das Strom- und Ethernetkabel mit den Anschlüssen auf dem Kameramodul. Schritt 6: Stecken Sie das Schnappverschluss Kameramodul in das Dome Kameragehäuse. Schauben Sie die Torx Schrauben fest um das Kameramodul zu sichern. Schritt 7: Öffnen Sie den Kamera Browser-Viewer um Bilder zu sehen. Für weitere Details siehe 6.

  • Seite 21: Zugriff Auf Die Ip Kamera

    Zugriff auf die IP Kamera Für den ersten Zugriff auf die IP Kamera kann der Benutzer die Kamera mit dem Installationsprogramm „DeviceSearch.exe“ suchen. Dieses befindet sich in dem Ordner “DeviceSearch” auf der mitgelieferten CD. Device Search Software Schritt 1: Doppelklick auf das Programm „DeviceSearch.exe“ (siehe untenstehendes Icon);...
  • Seite 22 Gerätesuche Schritt 3: Klicken Sie erneut “Device Search” und alle gefundenen IP Geräte werden auf der Seite angezeigt, siehe untenstehende Abbildung. Die Standard IP Adresse der Kamera ist: 192.168.0.250. Doppelklick oder rechter Mausklick Auswahl Schritt “Durchsuchen” um direkten Zugriff auf die Kamera über den Webbrowser zu erhalten.
  • Seite 23 Die Standardlogin ID und das Passwort für den Administrator sind: Login ID Passwort Admin 1234 HINWEIS: ID und Passwort berücksichtigt Groß- und Kleinschreibung. wird dringend empfohlen HINWEIS: Administratorpasswort Sicherheitsgründen ändern. Siehe auch 7.3.2 Sicherheit für weitere Details. Zusätzlich kann der Anwender direkt in der Liste gefundener Geräte die Netzwerkeigenschaften (DHCP oder Statische IP) der IP Kamera ändern.
  • Seite 24 Schritt 2: Die Seite “Network Setup” erscheint. Wählen Sie “DHCP” und klicken Sie die “Apply” Schaltfläche. Klicken Sie auf “OK” wenn der Hinweis zur Änderung Schritt 3: erscheint. Warten Sie eine Minute bis zur erneuten Suche der IP Kamera. Schritt 4: Klicken Sie die “Device Search” Schaltfläche zum erneuten Suchen aller Geräte.
  • Seite 25 Geben Sie den Benutzernamen und das Passwort zum Schritt 5: Zugang zur IP Kamera ein. Installieren der DC Viewer Software Online Bei der Erstverbindung zur IP Kamera wird das Benutzerprogramm „DC Viewer“ automatisch auf Ihrem PC installiert. Wenn der Web Browser die Installation des „DC Viewer“ nicht gestattet, überprüfen Sie bitte die Internet Sicherheitseinstellungen oder die ActiveX Kontroll- Plug-In-Einstellungen...
  • Seite 26 Prozedur sehen Sie bitte unter Anhang C: DC Viewer Download Prozedur nach. Nach erfolgreichem Login erscheint, wie unten abgebildet, folgendes Fenster: Modell mit variabler Brennweite...
  • Seite 27 Motorisiertes Modell Administrator/Benutzer Rechte “Administrator” stellt die Person dar, die die IP Kamera konfigurieren und Benutzern den Zugriff zur Kamera freigeben kann; “Benutzer” bezieht sich auf Personen, die Zugriff zur Kamera mit eingeschränkter Berechtigung haben, d.h. Zugang zu Home- und Kameraeinstellungen Seiten. Bild- und Fokus Einstellung Bei erfolgreichem Zugang zur IP Kamera wird das Bild auf der Homepage angezeigt.

  • Seite 28: Konfiguration & Bedienung

    Konfiguration & Bedienung Die IP Kamera ist mit einer benutzerfreundlichen, Browser basierten Konfigurationsschnittstelle Videoaufnahme -wiedergabe ausgestattet. In diesem Kapitel werden Informationen zur Hauptseite vorgestellt, systembezogene Einstellungen und Kameraeinstellungen im Detail beschrieben. Weiterführende Informationen zur CMS Software finden Sie unter Punkt Einführung CMS Software und im CMS Benutzerhandbuch.
  • Seite 29 System-Einstellungen Der Administrator kann den Host Namen, die Systemzeit, das Root- Passwort, Netzwerk bezogene Einstellungen, etc. verwalten. Weitere Details werden im Kapitel 7.3 Systembezogene Einstellungen erläutert. Streaming-Einstellungen Der Administrator kann auf dieser Seite die Videoauflösung und den Rotationstyp ändern, sowie den Audio Kompressionsmodus auswählen. Kamera Einstellungen Die Benutzer können verschiedene Kameraparameter einstellen, wie <Belichtung>, <Weißabgleich>, <Helligkeit>, <Schärfe>, <Kontrast>,...

  • Seite 30: Startseite

    Startseite Auf der Startseite sind verschiedene Funktionsschaltflächen unmittelbar unter dem angezeigten Bild dargestellt. 7.2.1 Modell mit variabler Brennweite Unterstützung mehrerer Sprachen Es werden mehrere Sprachen für die Menüführung im Viewer Fenster unterstützt, wie Deutsch, Englisch, Französisch, Italienisch, vereinfachtes Chinesisch und Russisch, etc. Einstellung Bildschirmgröße Die Bildgröße kann auf x1/2 und Vollbild eingestellt werden.
  • Seite 31 (ein/aus) Schaltfläche Mikrofon Sprachfunktion ermöglicht der lokalen Seite zur fernen Seite zu sprechen. Klick auf die Schaltfläche zum ein-/ausschalten. Für weitere Informationen sehen Sie bitte in den Abschnitt 7.3.2 Sicherheit: Benutzer hinzufügen >> Sprechen/Hören. Diese Funktion ist nur für “Benutzer” verfügbar, die diese Rechte hierfür vom Administrator erhalten haben.

  • Seite 32: Motorisiertes Modell

    7.2.2 Motorisiertes Modell Unterstützung mehrerer Sprachen Es werden mehrere Sprachen für die Menüführung im Viewer Fenster unterstützt, wie Deutsch, Englisch, Französisch, Italienisch, vereinfachtes Chinesisch und Russisch, etc. Einstellung Bildschirmgröße Die Bildgröße kann auf x1/2 und Vollbild eingestellt werden. Steuerung Digitaler Zoom Im Vollbildmodus kann der Benutzer durch Drehen des Mausrades (für Zoom in/out) und ziehen der Maus in eine beliebige Richtung, digitalen Zoom ausführen.
  • Seite 33 Schaltfläche Einzelbild Drücken Sie die Schaltfläche und die Einzelbilder werden als JPEG automatisch an dem festgelegten Ort gespeichert. Der Standart Speicherort ist: C:\. Um den Speicherort zu ändern sehen Sie bitte in den Abschnitt 7.3.12 Datei Ablageort für weitere Details. HINWEIS: Anwender mit Windows 7 Betriebssystem müssen sich als Administrator anmelden um die Einzelbild-Funktion zu implementieren.
  • Seite 34 Schaltfläche Tele/Weitwinkel Schritte Betätigen Schaltflächen Tele/Weitwinkel Schritte führt zur Verschiebung von Zoom in Richtung Tele/Weitwinkelseiten im benutzerdefinierten Bereich, der aus dem Drop- Down Menü gewählt werden kann.
  • Seite 35 Schaltfläche Nah/Fern Schritte Betätigen Schaltfläche Nah/Fern führt Änderung Fokus Richtung Nah/Fern Seiten benutzerdefinierten Bereich, der aus dem Drop-Down Menü gewählt werden kann. Schaltfläche Push AF Einmaliges Drücken der Taste Push AF führt zur Einstellung von Zoom oder Fokus. Schaltfläche Reset Drücken Reset-Taste und die Kameralinse wird zugleich auf full wide end und unendlichen Fokus kalibriert.

  • Seite 36: Systembezogene Einstellungen

    Systembezogene Einstellungen Die untenstehende Abbildung zeigt alle Kategorien unter dem Reiter “System”. Jede Kategorie in der linken Spalte wird im folgenden Abschnitt beschrieben. HINWEIS: Zu der Systemkonfigurationsseite “System” hat nur der Administrator Zugang.

  • Seite 37: Einstellung Host Name Und System Zeit

    7.3.1 Einstellung Host Name und System Zeit Wählen Sie die erste Kategorie: <System> in der linken Spalte; die Seite ist untenstehend abgebildet. Hostname Der Name dient zur Identifikation der Kamera. Wenn die Alarm Funktion (siehe 7.3.8 Anwendung) freigegeben ist, und der Alarmversand per Mail/FTP eingerichtet ist wird der hier eingegebene Hostname in der Alarmnachricht angezeigt.
  • Seite 38 Mit der Computer Zeit synchronisieren Wählen Sie den Punkt, und das Videodatum und die Zeitanzeige werden mit dem PC synchronisiert. Manuell Der Administrator kann Videodatum, Zeit und Tag manuell einstellen. Das Eingabeformat muss das gleiche sein, das neben den Feldern abgebildet ist.

  • Seite 39: Sicherheit

    7.3.2 Sicherheit Anklicken der Kategorie <Sicherheit>, und die Seite wird wie unten abgebildet angezeigt. Admin Passwort Ändern Sie das Administrator Passwort durch Eingabe des neuen Passwortes in beide Textfelder. Die Eingabezeichen/Zahlen werden aus Sicherheitsgründen Punkte angezeigt. Nach Klick <Speichern> fragt der Webbrowser den Administrator nach dem neuen Passwort für den Zugang.
  • Seite 40 Dieser Punkt unterstützt grundlegende Funktionen die dem Benutzer ermöglichen das Video zu sehen, wenn er auf die Kamera zugreift. • Kamera Steuerung Dieser Punkt gestattet festgelegten Benutzer Kameraparameter auf der Seite Kameraeinstellungen zu ändern. • Sprechen/Hören Die Funktionen Sprechen und Hören gestatten dem festgelegten Benutzer auf der lokalen Seite (PC Seite) mit Beispielsweise dem Administrator auf der fernen Seite zu kommunizieren.

  • Seite 42: Netzwerk

    7.3.3 Netzwerk Klicken Sie in der linken Spalte auf <Netzwerk>, und die folgende Seite wird angezeigt. Zum Verbinden mit der IP Kamera kann der Benutzer zwischen fester oder dynamischer (DHCP) IP Adresse wählen. Die IP Kamera unterstützt ebenfalls PPPoE Unterstützung für Benutzer, die sich via PPP over Ethernet (PPPoE) mit dem Netzwerk verbinden.
  • Seite 43 Zum Einrichten einer statischen IP Adresse, wählen Sie “Feste IP Adresse benutzen” und bewegen Sie den Cursor zum leeren IP Adressfeld (wie unten gezeigt) und geben Sie die neue IP Adresse ein, z.B. 200.0.0.175; dann gehen Sie zum leeren Feld Standard Gateway (wird später erklärt) und ändern Sie die Einstellung, z.B.
  • Seite 44 Dieses ist die IP-Adresse des Routers oder des Gateways um IP- Anfragen in unterschiedliche Subnetze weiterzuleiten. Fehlerhafte Gateway Einstellungen verhindern die Weiterleitung in andere Richtungen und in unterschiedliche Subnetze. Primäre DNS Die Primäre DNS ist der Hauptdomänen Namensserver der Hostnamen in IP Adressen übersetzt. Sekundäre DNS Die Sekundäre DNS ist ein zweiter Domänen Namensserver als Datensicherung für die Primäre DNS.
  • Seite 45 HINWEIS: Zur Freigabe dieser Funktion muss die UPnP Komponente auf Ihrem Computer installiert sein. Bitte sehen Sie unter Anhang D: Installieren von UPnP Komponenten nach für UPnP Komponenten Installationsprozedur. Freigabe UPnP Port Weiterleitung...
  • Seite 46 Wenn die UPnP Port Weiterleitung freigegeben ist, darf die IP Kamera den Web Server Port auf dem Router automatisch öffnen. HINWEIS: Um diese Funktion freizugeben stellen Sie bitte sicher, das Ihr Router UPnP unterstützt und das dies aktiviert ist. Friendly Name Vergeben Sie einen Namen für die IP Kamera zur Identifikation.

  • Seite 47: Ddns

    7.3.4 DDNS Dynamic Domain Name System (DDNS) gestattet einem Host Namen die konstante Synchronisation mit einer dynamischen IP Adresse. Mit anderen Worten gestattet es denjenigen, die eine dynamische IP Adresse verwenden, mit einem statischen Domänennamen identifiziert zu werden, so das andere sich mittels des Namens verbinden können. Freigabe DDNS Wählen Sie den Punkt um DDNS freizugeben.

  • Seite 48: Mail

    7.3.5 Mail Der Administrator kann eine E-Mail über Simple Mail Transfer Protokoll (SMTP) versenden wenn ein Alarm ausgelöst wird. SMTP ist ein Protokoll zum Versand von E-Mail Nachrichten zwischen Servern. SMTP ist ein relativ simples, Text-basiertes Protokoll, bei dem ein oder mehrere Empfänger einer Nachricht festgelegt werden und ein Nachrichtentext übermittelt wird.

  • Seite 49: Ftp

    7.3.6 Der Administrator kann, wenn ein Alarm ausgelöst wird, den Versand einer Alarmmeldung an spezielle File Transfer Protokoll (FTP) Seiten einrichten. Benutzer können Alarmmeldungen an bis zu zwei FTP Seiten vergeben. Die Eingabeseite für FTP Einstellungen ist untenstehend abgebildet. Geben Sie die FTP Details in die Felder ein, diese enthalten Server, Server Port, Benutzername, Passwort und Remote Ordner.

  • Seite 50: Http

    7.3.7 HTTP Ein HTTP Benachrichtigungsserver kann Benachrichtigungen von IP Kameras auflisten, die durch Ereignisse ausgelöst wurden. Die HTTP Einstellungsseite ist unten abgebildet. Geben Sie die HTTP Details in die Felder ein, diese beinhalten Server Name (zum Beispiel http://192.168.0.1/admin.php), Benutzername Passwort. Benachrichtigungen durch <Alarm>...

  • Seite 51: Anwendung

    7.3.8 Anwendung Die IP Kamera ist mit einem Alarm Eingang und einem Relais Ausgang Zusammenarbeit Alarmsystemen Aufzeichnung Ereignisbildern ausgestattet. Siehe untenstehende Definition Alarmanschlüsse um Alarmgeräte an die IP Kamera anzuschließen. Die Alarmkonfigurationsseite ist untenstehend abgebildet. Alarm Pin Definition Ausgang + Ausgang - Eingang + Eingang...
  • Seite 52 Definieren Sie das Alarm Ausgangssignal “high” oder “low” als den normalen Alarmausgangsstatus in Bezug zur aktuellen Alarm Anwendung. Triggeraktion (Multi-Option) Der Administrator kann Alarmaktionen festlegen, die erfolgen wenn ein Alarm ausgelöst wird. Alle Optionen sind untenstehend aufgelistet: Alarmausgang aktivieren Wählen Sie diesen Punkt zur Freigabe des Alarmrelais Ausgangs. Nachricht über FTP versenden Der Administrator kann wählen, ob eine Alarmmeldung per FTP und/oder E-Mail gesendet wird, wenn ein Alarm ausgelöst wird.
  • Seite 53 HINWEIS: Stellen Sie sicher, das die SMTP oder FTP Konfiguration fertig gestellt ist. Siehe 7.3.5 Mail 7.3.6 für weitere Details. Benachrichtigungen per HTTP senden Wählen Sie diesen Punkt, wählen Sie die HTTP Zieladresse, und legen Sie die Parameter fest für die Ereignisbenachrichtigungen die durch <Alarm>...
  • Seite 54 Dateiname Geben Sie einen Dateinamen in das freie Feld ein, z.B. Bild.jpg. Das Dateiformat des hochgeladenen Bildes kann in diesem Abschnitt eingestellt werden. Bitte wählen Sie ein für Ihre Anforderungen passendes aus. Datum/Uhrzeit Endung hinzufügen Dateiname: BildJJMMTT_HHMMSS_XX.jpg J: Jahr, M: Monat, T: Tag H: Stunde, M: Minute, S: Sekunde X: Sequenz Nummer Sequenznummer Endung hinzufügen (kein Maximum Wert)

  • Seite 55: Bewegungserkennung

    7.3.9 Bewegungserkennung Bewegungserkennungsfunktionen gestatten die Erkennung verdächtiger Bewegung und lösen Alarme aus, wenn eine Bewegungsintensität den festgelegten Empfindlichkeitsschwellwert in dem überwachten Bereich erreicht/überschreitet. Auf der Einstellungsseite der Bewegungserkennung wird ein Rahmen (Bewegungserkennungsfenster) auf der Liveansicht angezeigt. Das Erkennungsfenster dient Definition Bewegungserkennungsbereiches.
  • Seite 56 Wenn die Bewegungserkennungsfunktion aktiviert ist, wird das Pop-Off Fenster (Bewegung) mit der Anzeige von Bewegung angezeigt. Wenn eine Bewegung erkannt wird, werden Signale Bewegungsfenster wie unten abgebildet angezeigt. Detaillierte Einstellungen von Bewegungserkennung sind im Folgenden aufgeführt: Bewegungserkennung Im Abschnitt System können Sie Bewegungserkennung ein-/ausschalten. Standarteinstellung ist Aus.
  • Seite 57 umso empfindlicher ist die Bewegungserkennung. Wenn der Wert größer ist, ist die rote horizontale Linie im Bewegungsfenster weiter unten angeordnet. Zeitinterval (Sek.) [0-7200]: Das Standardintervall ist 10. Der Wert ist das Intervall zwischen jeder erkannten Bewegung. Triggeraktion (Mehrfach-Option) Der Administrator kann Alarmmaßnahmen festlegen, die erfolgen wenn Bewegung erkannt wird.
  • Seite 58 Wählen Sie den Punkt und der Administrator kann, wie in der untenstehenden Abbildung gezeigt, eine E-Mail Adresse festlegen und verschiedene Parameter konfigurieren. Wenn eine Bewegung erkannt wird, werden Ereignisbilder zur festgelegten E-Mail Adresse gesendet. HINWEIS: Stellen Sie sicher, dass die SMTP oder FTP Konfiguration komplett eingestellt ist.
  • Seite 59 Benachrichtigung per HTTP versenden Wählen Sie die HTTP Zieladresse und legen Sie die Parameter für Ereignisbenachrichtigung fest, durch eine <Bewegungserkennung> ausgelöst wurde. Wenn ein Alarm ausgelöst wird, kann die Benachrichtigung zum festgelegten HTTP Server versendet werden. Beispiel: Wenn der Parameter als ”action=1&group=2”, und als HTTP Server Name ”http://192.168.0.1/admin.php”...

  • Seite 60: Speicherverwaltung

    7.3.10 Speicherverwaltung Der Benutzer kann lokale Aufnahmen auf einer Micro SD/SDHC Karte, mit einer maximalen Größe von 16GB, einrichten. Diese Seite zeigt die Speicherinformationen der Micro SD Karte und eine Aufnahmeliste mit allen auf der Micro SD Karte gespeicherten Aufnahmedateien. Der Benutzer kann die SD Karte auch formatieren und eine automatische Aufnahmelöschung über diese Einstellungsseite einrichten.
  • Seite 61 Wenn die Speicherkarte erfolgreich installiert ist, wird der Status im Abschnitt “Geräte Information” auf der Speicherverwaltung Seite angezeigt. Formatierung Wählen Sie die Schaltfläche “Format” um die Speicherkarte zu formatieren. SD-Karten Löscheinstellungen Der Benutzer kann die automatische Aufnahmelöschung durch Festlegen der Zeit- und Speicherlimits freigeben. Aufnahmeliste Jede Videodatei auf der Micro SD/SDHC Karte wird in der Aufnahmeliste wie unten dargestellt aufgelistet.
  • Seite 62 Datei um das Video sofort im Player abzuspielen oder speichern Sie diese an einen gewählten Ort...

  • Seite 63: Aufzeichnungen

    7.3.11 Aufzeichnungen Auf der Einstellungsseite Aufzeichnungen können die Benutzer den Aufnahmezeitplan festlegen, gegenwärtigen Überwachungsanforderungen passt. Aktivierung Micro SD/SDHC Karten Aufnahmen Zwei Varianten von Zeitplanmodi werden angeboten: „Immer“ und „Nur während einem Zeitfenster“. Der Benutzer kann das Zeitfenster einstellen, dass zum Aufnahmezeitplan passt oder “Immer” wählen, um die permanente Aufnahme auf Micro SD/SDHC Karte auszuführen.

  • Seite 64: Datei Speicherort

    7.3.12 Datei Speicherort Der Benutzer kann einen Speicherort für Einzelbilder und Aufnahmen festlegen. Die Standardeinstellung ist: C:\. Drücken Sie “Speichern” zum Bestätigen der Einstellung und alle Einzelbilder, sowie die Aufnahmen werden an dem festgelegten Ort gespeichert. HINWEIS: Stellen Sie bitte sicher, dass der ausgewählte Dateipfad zulässige Zeichen, wie Buchstaben und Zahlen, enthält.

  • Seite 65: Iris Anpassung

    7.3.13 Iris Anpassung Anwender, Auto-Iris Linsen verwenden, sollten Einstellungsprozedur auf der Einstellungsseite folgen, um die Iris einzustellen.

  • Seite 66: Log Datei Ansehen

    7.3.14 Log Datei ansehen Klicken Sie auf den Link um die System Logdatei anzusehen. Der Inhalt der Datei enthält hilfreiche Informationen zur Konfiguration und Verbindung nach dem Hochfahren des Systems.

  • Seite 67: Benutzer Information Ansehen

    7.3.15 Benutzer Information ansehen Der Administrator kann jede Benutzer Login Information und Rechte ansehen (Siehe 7.3.2 Sicherheit). Ansicht Benutzer Login Information Alle Benutzer im Netzwerk werden im Bereich “Benutzer Information” gelistet, wie untenstehend abgebildet. Die Abbildung unten zeigt: Gast:Gast Es wird angezeigt das ein Login Benutzername lautet: Gast, und das Passwort ist: Gast.
  • Seite 68 Ansicht Benutzerrechte Wählen Sie “Benutzerrechte ansehen” unten auf der Seite und der Administrator kann alle Benutzerrechte ansehen. Die obige Abbildung zeigt: Gast: 1:1:0:1 1:1:0:1= I/O Zugriff: Kamera Steuerung: Sprechen: Hören (siehe 7.3.2 Sicherheit) Der Benutzer hat die Rechte I/O Zugriff, Kamerakontrolle und Hören.

  • Seite 69: Parameter Ansehen

    7.3.16 Parameter ansehen Klicken dieses Symbol vollständigen Systemparametereinstellungen zu sehen.

  • Seite 70: Werkseinstellungen

    7.3.17 Werkseinstellungen Die Seite Werkseinstellungen ist untenstehend abgebildet. Falls erforderlich, folgen Sie den Anweisungen um die IP Kamera auf die Werkseinstellungen zurückzusetzen. Werkseinstellungen aktivieren Klicken Sie auf die Schaltfläche “Werkeinstellungen aktivieren” um die Standard Werkseinstellungen wiederherzustellen. Nach 30 Sekunden startet das System neu. HINWEIS: Die IP Adresse wird ebenfalls auf den Standardwert zurückgesetzt.

  • Seite 71: Software Version

    7.3.18 Software Version Die derzeitige Software Version der IP Kamera wird auf der Software Versionsseite angezeigt, siehe untenstehende Abbildung.

  • Seite 72: Software Upgrade

    7.3.19 Software Upgrade Ein Software Upgrade kann, wie untenstehend abgebildet, auf der Seite “Software Upgrade” durchgeführt werden. HINWEIS: Stellen Sie sicher, dass die Datei für den Software- Upgrade verfügbar ist bevor Sie das Upgrade durchführen.
  • Seite 73 Bitte befolgen Sie folgende Prozedur des Software Upgrades: Schritt 1: Klicken Sie auf “Durchsuchen” und wählen Sie die zu ladende binäre Datei aus, z.B. Userland.jffs2. HINWEIS: Ändern Sie nicht den Upgrade Dateinamen, sonst kann das System die Datei nicht finden. Öffnen Sie die Liste mit den binären Dateien und wählen Sie Schritt 2: die Datei aus, mit der Sie Upgraden wollen;...
  • Seite 74 Nachdem der Upgrade Prozess abgeschlossen ist, wechselt die Anzeige zurück zur Homepage. Schritt 4: Schließen Sie den Video Browser. Schritt 5: Klicken Sie auf “Systemsteuerung”, und dann Doppelklick auf “Programme deinstallieren oder ändern”. Liste “Momentan installierte Programme” wählen Sie “DCViewer” und klicken dann die Schaltfläche “Deinstallieren”...

  • Seite 75: Wartung

    7.3.20 Wartung Der Benutzer kann Konfigurationsdateien an einen festgelegten Ort exportieren Daten durch Hochladen einer vorhandenen Konfigurationsdatei zur IP Kamera wiederherstellen. Exportieren Benutzer können durch den Export der Konfigurationsdatei (.bin) an einen festgelegten Ort die Systemeinstellungen für eine spätere Verwendung sichern.
  • Seite 76 Um eine vorhandene Konfigurationsdatei zur IP Kamera zu kopieren klicken Sie zunächst auf “Durchsuchen” um die Konfigurationsdatei auszuwählen. Drücken Sie dann die Schaltfläche “Upload” zum Hochladen.

  • Seite 77: Video Und Audio Streaming Einstellungen

    Video und Audio Streaming Einstellungen Wählen Sie den Reiter ”Streaming” oben auf der Seite und die konfigurierbaren Video und Audio Symbole werden in der linken Spalte angezeigt. Unter Streaming kann Administrator bestimmte Videoauflösungen, Video Kompressionsmodi, Video Protokolle, Audio Übertragungsmodi, etc. konfigurieren.
  • Seite 78 640 x 480 (25/30fps) 320 x 240 (25/30fps) 352 x 240 (30fps) 352 x 288 (25fps) 176 x 144 (25/30fps) Klicken Sie “Speichern” um die Video Formateinstellungen zu speichern. Texteinblendung Einstellungen Benutzer können im Live Videofenster die Symbole zur Anzeige der Daten wie Datum/Zeit/Text auswählen.
  • Seite 79 Um das Bild zu drehen, kann der Benutzer z.B. “Vertikal” auswählen. Dann wird das angezeigte Bild wie untenstehend gezeigt, gedreht. Die folgenden Punkte sind Beschreibungen zu den verschiedenen Video Rotationstypen. Vertikal gespiegeltes Bild Wenn <Vertikal> gewählt wird, wird das Bild vertikal gedreht. Horizontal gespiegeltes Bild Wenn <Horizontal>...

  • Seite 80: Video Komprimierung

    7.4.2 Video Komprimierung Benutzer können, in Abhängigkeit zu den Überwachungsanwendungen, einen passenden MJPEG/H.264/MPEG-4 Kompressionsmodus auf der Videokompressionsseite auswählen (siehe untenstehende Abbildung). Benutzer können auch entscheiden ob die Kompressionsinformation auf der Homepage angezeigt wird. Klicken Sie “Speichern” zum Bestätigen der Einstellung.
  • Seite 81 CBR Modus Einstellung Der CBR (Constant Bit Rate) Modus kann der bevorzugte Bitratenmodus sein, wenn die Bandbreitenverfügbarkeit eingeschränkt ist. Es ist wichtig die Bildqualität zu berücksichtigen, wenn der CBR Modus gewählt wird.

  • Seite 82: Video Ocx Protokoll

    7.4.3 Video OCX Protokoll Auf der Video OCX Protokoll Einstellungsseite kann der Anwender RTP über UDP, RTP über TCP, RTSP über HTTP oder MJPEG über HTTP zum Streamen von medialen Daten über das Netzwerk auswählen. Im Falle von Multicast Vernetzung können die Benutzer den Multicast Modus wählen.
  • Seite 83 MJPEG/H.264/MPEG-4 Frame Skip Optionen umfassen: Kein Überspringen, Voreinstellung Überspringen im 2er Bildintervall (15 fps) Überspringen im 5er Bildintervall (6 fps) Überspringen im 1er Bildintervall (höchste Rahmenverlustrate) Klicken Sie “Speichern” zum Bestätigen der Einstellungen. HINWEIS: Eine höhere Bildverlustrate verringert die Videoglätte.

  • Seite 84: Videomaske

    7.4.5 Videomaske Es können bis zu fünf Videomaskierungen durch die Benutzer eingerichtet werden. Aktive Maskierungsfunktion Privatzonen auswählen Wählen Sie ein Videomasken Auswahlfeld, und ein roter Rahmen erscheint auf der rechten Seite in dem Live Video Fenster. Verwenden Sie die Maus zum Drag und Drop, um die Größe der Maske einzustellen und platzieren Sie ihn in der Zielzone.
  • Seite 85 Wählen Sie den Maskentyp Durchgängig oder Transparent. Klicken Sie “Speichern” zum Bestätigen der Einstellung.

  • Seite 86: Audio Einstellungen

    7.4.6 Audio Einstellungen Die Audio Einstellungsseite ist untenstehend abgebildet. Auf der Audio Einstellungsseite kann der Administrator einen Übertragungsmodus und die Audio Bitrate auswählen. Übertragungsmodus Voll-Duplex (Sprechen und Hören gleichzeitig) Im Voll-Duplex Modus können die lokale und die ferne Seite gleichzeitig miteinander kommunizieren, d.h. beide Seiten können zur gleichen Zeit sprechen und hören.
  • Seite 87 Simplex (Nur Hören) Im nur Hören Simplex Modus kann die lokale/ferne Seite die jeweils andere Seite nur hören. Ausschalten Wählen Sie den Punkt um die Audio Übertragungsfunktion auszuschalten. Einstellung Server Verstärkung Stellen Audio Eingang/Ausgang Verstärkungspegel für Tonverstärkung ein. Die Tonverstärkungswerte sind von 1 bis 6 einstellbar. Der Ton wird ausgeschaltet, wenn die Audioverstärkung auf “Stumm”...

  • Seite 88: Kamera Einstellungen

    Kamera Einstellungen Die untenstehende Abbildung zeigt die Kamera Konfigurationsseite. Details zu jeder Parametereinstellung werden in den folgenden Abschnitten beschrieben.

  • Seite 89: Einstellung Belichtung

    7.5.1 Einstellung Belichtung Das Belichtungs-Pull-Down Menü ist untenstehend abgebildet: Die Belichtung ist die Lichtmenge, die vom Bildsensor aufgenommen und durch die Blendenöffnung (Iris Einstellung) bestimmt wird. Über diesen Punkt können die Benutzer definieren wie die Belichtungsfunktion der Kamera arbeitet. Jeder Belichtungsmodus ist wie folgt festgelegt: Automatisch In diesem Modus arbeiten die Regelkreise Verschlusszeit, IRIS und AGC (Auto Gain Control) automatisch zusammen um ein konstantes...
  • Seite 90 Manueller Modus In diesem Modus können Benutzer passende <Verschluss> und <Verstärker> Werte passend zur Umgebungsbeleuchtung einstellen. Verschluss Die Verschlusszeit kann aus dem Drop-Down Menü gewählt werden. Der Einstellbereich ist von 1/10000 bis 1 Sekunde. Verstärker Der Verstärkerwert kann aus dem Drop-Down Menü gewählt werden.

  • Seite 91: Einstellung Weißabgleich

    7.5.2 Einstellung Weißabgleich Das Weißabgleich Pull-Down Menü wird wie folgt angezeigt: Eine Kamera muss Referenzwerte für die Farbtemperatur finden, dies ist ein Weg die Qualität einer Lichtquelle zu messen, um alle anderen Farben berechnen zu können. Die Einheit zum Messen dieses Verhältnisses erfolgt in Grad Kelvin (K).

  • Seite 92: Einstellung Gegenlicht

    7.5.3 Einstellung Gegenlicht Basierend auf verschiedenen Lichtsituationen können Benutzer zur Optimierung der Videoqualität die Funktion Hintergrundbeleuchtung ein- oder ausschalten. Der Standartwert von der Hintergrundbeleuchtung ist Aus. Drücken Sie <√> um die neuen Einstellungen zu bestätigen. 7.5.4 Einstellung Helligkeit Benutzer können die Bildhelligkeit einstellen. Um die Helligkeit des Videos zu erhöhen, wählen Sie eine höhere Zahl.

  • Seite 93: Ir Funktion

    Der digitale Kamera Zoom ist einstellbar von x1 bis x16. Drücken Sie <√> um die neuen Einstellungen zu bestätigen. 7.5.9 IR Funktion Mit dem IR Cut Filter kann die IP Kamera nachts oder unter geringen Lichtverhältnissen noch klare Bilder erfassen. Drücken Sie <√> um die neuen Einstellungen zu bestätigen.

  • Seite 94: Ausloggen

    Ausloggen Wählen Sie den Reiter “Ausloggen” oben auf der Seite und das Login Fenster erscheint. Dies ermöglicht den Login mit einem anderen Benutzernamen.

  • Seite 95: Anhang A: Technische Spezifikationen

    Anhang A: Technische Spezifikationen Kamera Bild Sensor 1/3" Sony Progressive CCD Bild Elemente 1280 (H) x 960 (V) Farbe 0.02 lux @ F1.4 Minimum Belechtung 0.002 lux @ F1.4 Verschlusszeit 1~ 1/10000 Sek. Weißabgleich Manuell / AWB Linse Variable Brennweite / Lensen Typ F 1.4 / f = 3.3 ~12 mm Motorisierte Linse...
  • Seite 96 DHCP, PPPoE, UPnP und IGMP Passwort Levels Benutzer und Administrator Internet Browser Internet Explorer (6.0+) Benutzer Account Mechanisch Stromversorgung 3 Stift Klemmblock Ethernet RJ-45 Micro SD SDHC Unterstützung Anschlüsse Audio 4 Stift Klemmblock Alarm 4 Stift Klemmblock Analog Video 1.0 Vp-p / 75 Ω, BNC LED Anzeige Spannung, Link, ACT Allgemein...

  • Seite 97: Anhang B: Internet Sicherheitseinstellungen

    Anhang B: Internet Sicherheitseinstellungen Wenn die ActiveX Kontrollinstallation blockiert wird, ändern Sie bitte das Internet Sicherheitslevel auf Standart oder ändern Sie die ActiveX Steuerelemente und Plugins Einstellungen. Internet Sicherheitslevel: Standart Starten Sie den Internet Explorer (IE). Schritt 1: Wählen Sie <Extras> aus dem Hauptmenü des Browsers. Klicken Sie Schritt 2: dann auf <Internetoptionen>.
  • Seite 98 Wählen Sie unten auf der Seite “Standardstufe” (siehe obenstehende Schritt 4: Abbildung) und klicken Sie “OK” um die Einstellung zu bestätigen. Schließen Sie das Browserfenster und öffnen Sie später, wenn Sie auf die IP Kamera zugreifen, ein neues. ActiveX Steuerelemente und Plugins Einstellungen Schritt 1-3: Siehe den obigen Abschnitt.
  • Seite 99 Das Fenster Sicherheitseinstellungen wird wie untenstehend angezeigt: Unter “ActiveX Steuerelemente und Plugins” stellen Sie ALLE Punkte Schritt 5: (wie untenstehend aufgelistet) auf <Aktivieren> oder <Bestätigen>. Bitte Berücksichtigen Sie, das sich die Punkte je IE Version unterscheiden. ActiveX-Steuerelemente und Plugins Einstellungen: Ausführung bisher nicht...
  • Seite 100 die für Skripting sicher sind Klicken Sie <OK> um die Einstellungen zu übernehmen und das Schritt 6: Fenster <Sicherheit> zu schließen. Klicken Sie <OK> um das Fenster Internetoptionen zu schließen. Schritt 7: Schließen Sie das Browserfenster und öffnen Sie später, wenn Sie auf Schritt 8: die IP Kamera zugreifen, ein neues.

  • Seite 101: Anhang C: Dc Viewer Download Prozedur

    Anhang C: DC Viewer Download Prozedur Die Prozedur der DC Viewer Software ist im Folgenden näher beschrieben. Klicken Sie auf der DC Viewer Installationsseite “Weiter” zum Starten Schritt 1: der Installation. Das Setup startet. Bitte warten Sie einen Moment, bis der Ladebalken Schritt 2: abgelaufen ist.
  • Seite 102 Klicken Sie auf “Fertigstellen” um die DC Viewer Installationseite zu Schritt 3: schließen. Dann wird die IP Kamera Homepage wie folgt dargestellt:...

  • Seite 103: Anhang D: Installieren Von Upnp Komponenten

    Anhang D: Installieren von UPnP Komponenten Folgen Sie bitte der untenstehenden Anleitung zur Installation von UPnP Komponenten. Anleitung unter Windows XP. Gehen Sie auf “Start”, klicken Sie auf “Systemsteuerung” und dann Schritt 1: Doppelklick auf “Programm deinstallieren oder ändern”. Klicken Sie auf “Windows-Komponenten hinzufügen/entfernen” auf der Schritt 2: Seite Software.
  • Seite 104 Wählen “Netzwerkdienste” Komponentenliste Schritt 3: Windowsfenster und klicken Sie dann auf “Details”. Wählen Sie “UPnP Benutzerschnittstelle” in den Netzwerkservices Schritt 4: Unterkomponentenliste und klicken Sie dann auf “OK”.
