Grothe 1090/221 Bedienungsanleitung

Vorsichtsmaßnahmen
•
Vor Ausführung irgendwelcher Reinigungs- oder
Wartungsarbeiten ist das Gerät vom Stromversorgungsnetz
zu trennen. Keine Sprays zur Reinigung des Gerätes
verwenden.
•
Nicht die Oberfläche des Sensors der Kamera berühren.
Sollte dies versehentlich geschehen, ist sie mit einem
weichen, mit Alkohol angefeuchteten Tuch zu reinigen.
•
Überprüfen, ob die umgebende Betriebstemperatur in den
vorgeschriebenen Grenzwerten liegt und die umgebende
Luftfeuchtigkeit nicht zu hoch ist.
•
Bei Störungen und/oder nicht zufriedenstellendem Betrieb
die Versorgung über den Hauptschalter abschalten.
•
Reparaturen dürfen nur von einer zugelassenen
Kundendienststelle vorgenommen werden.
Technische Daten
Sensor:
Sensorgröße:
Pixel:
Abtastung:
Auflösung:
Synchronisation:
Blendenautomatik Auto-Iris: DC / Video-Steuerung, wählbar
Autoshutter
Gegenlichtkompensation:
Verstärkung:
Weißabgleich:
Videoausgang:
Zusätzlicher Videoausgang:
Objektivfassung:
Empfindlichkeit:
Signal-/Rauschabstand:
Stromversorgung:
Leistungsaufnahme:
Betriebstemperatur:
Lagertemperatur:
Abmessungen:
Gewicht:
Mitgeliefertes Zubehör
•
BNC-Crimpstecker
•
Sechskant-Inbusschlüssel
•
Adapter f. Objektivfassung "C" – "CS"
•
Auto-Iris-Steckverbinder, 4-polig
•
Anschlussleitung mit Hohlstecker (Jack 2,1mm)
Standard-Farbkamera 1/3"
12 V= bis 24 V~
CCD 1/3 "
4,82 mm x 3,64 mm
512 (h) x 582 (v) Pixel
2:1 Interlace, PAL,
V:50Hz, H:15.625 KHz
330 Linien TVL (horizontal)
intern
1/50 ÷ 1/100.000 sec (ON/OFF)
Wahlschalter ON/OFF
Wahlschalter ON/OFF
automatisch
1Vpp, Composite, 75 Ohm
S-VHS (Y/C)
Typ "C" und "CS"
2 Lux
46 dB
12V= ÷ 24V~
2,5 W
-10 ÷ 45°C / r.F.: 30 ÷ 90%
-30 ÷ 60C
128,5 x 58,5 x 53mm (LxBxH)
220 g

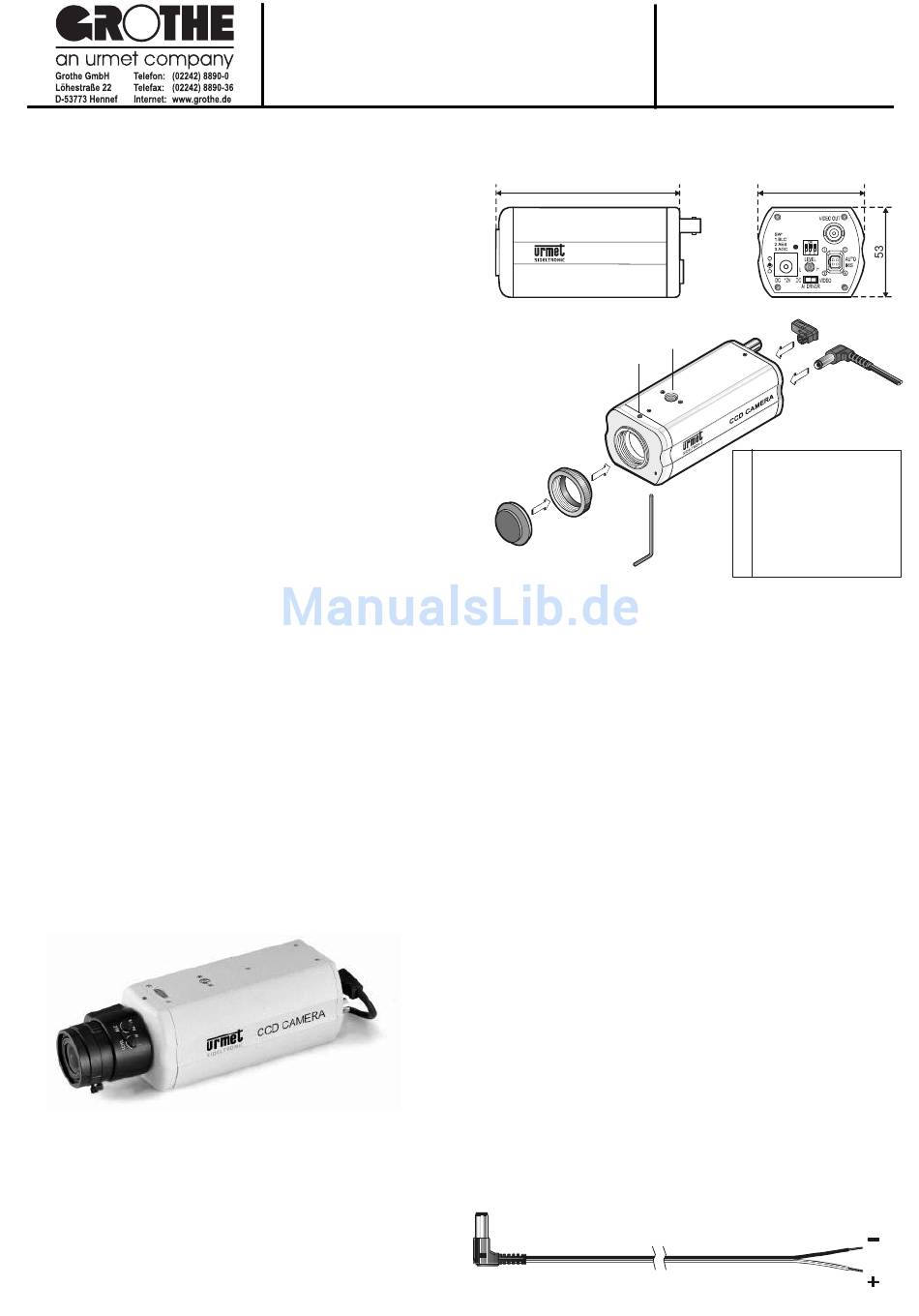

Identifikation der Gerätekomponenten
128,5
CCD CAMERA
E
D
C
B
A
Vorschriften zur Installation und
Verkabelung
•
Die Kamera nicht in Regen oder Feuchtigkeit
ausgesetzter Umgebung installieren. In diesen Fällen die
dafür vorgesehenen Gehäuse verwenden.
•
Vermeiden Sie es, das Objektiv direkt gegen die Sonne
zu richten. Das aufzunehmende Objekt darf sich nicht im
Gegenlicht befinden.
•
Bei Objektiven vom Typ "C" ist der mitgelieferte
Adapter zwischen die Kamera und das Objektiv zu
montieren.
•
Wird die Kamera in Umgebungen mit wechselndem
Lichteinfall eingesetzt, ist es nötig, ein Objektiv mit
Blendenautomatik (Auto-Iris) vorzusehen.
•
Vor dem Anschluss des Gerätes ist sicherzustellen, dass
die Stromversorgung den Gerätespezifikationen
entspricht.
•
Es empfiehlt sich, dem Gerät einen geeigneten Trenn-
und Schutzschalter vorzuschalten.
Anschlussleitung 12V=
•
Zur Versorgung des Gerätes ist ein stabilisiertes und CE-
geprüftes Netzteil mit einer Ausgangsspannung von
12V= bei einem I von 300mA vorzusehen.
min
(z.B.: 1090-829, 1090-848, 1090-849)
•
Bei Verwendung eines bauseitem Netzgerätes kann die
mitgelieferte Anschlussleitung verwendet werden.
Hierbei ist besonders auf die Polarität der
Stromversorgung achten.
Der Pluspol des Netzgerätes ist an den mit einem hellen
Streifen gekennzeichneten Draht anzuschließen, der
Minuspol an den nicht gekennzeichneten Draht.
1090 / 221
MV890221 06/03
(LBT9228)
58,5
+
-
F
G
A Kappe
B Adapter C-CS
C Inbusschlüssel
D Einstellschraube
E Bohrung f. Bügelmontage
F Auto-Iris-Steckverbinder
G Anschlussleitung 12V=
