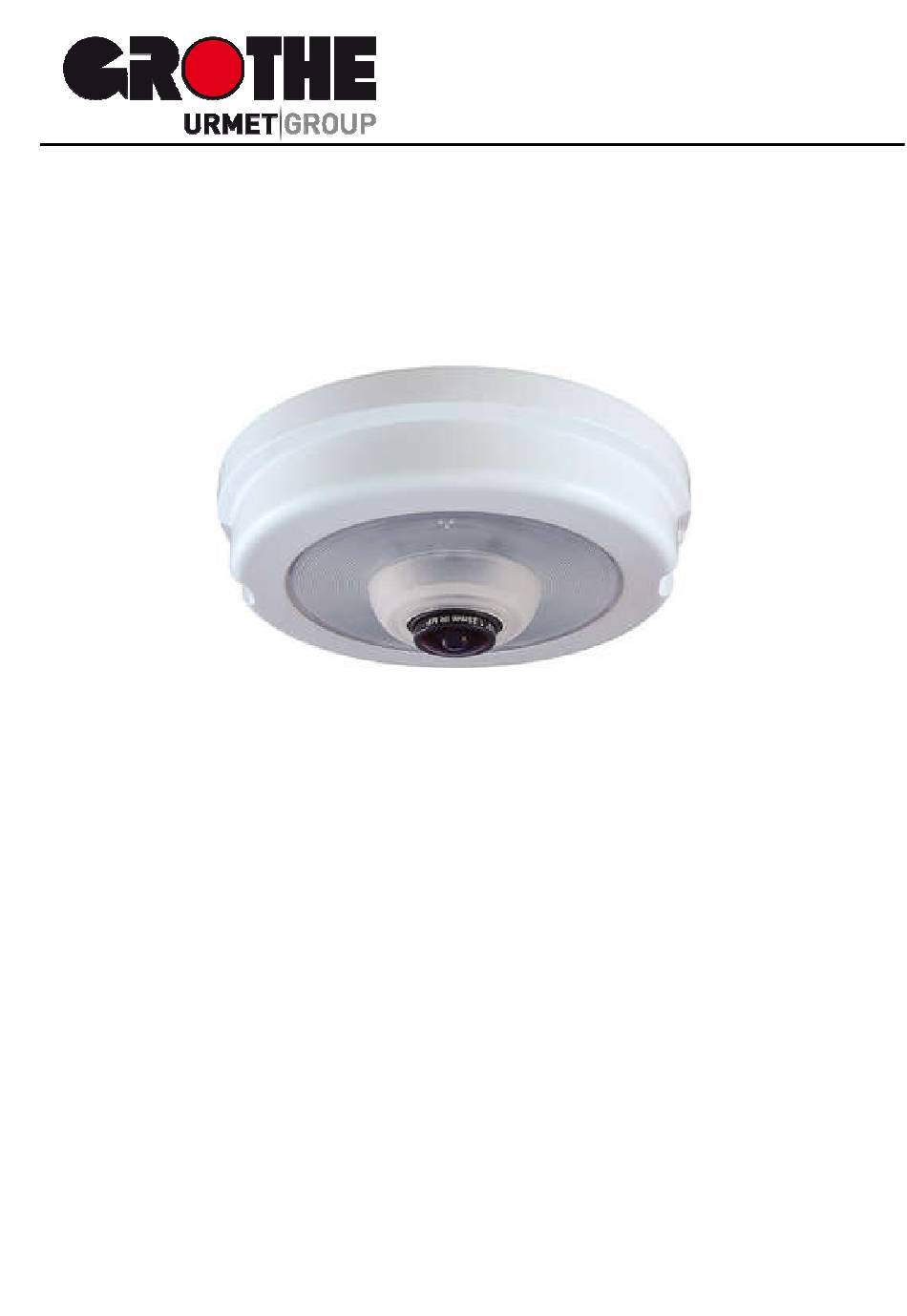

Full-HD IP 360° Dome Kamera
Typ HD-PRO890 (39594)
Bedienungsanleitung
MV005628

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grothe HD-PRO890

Inhaltszusammenfassung für Grothe HD-PRO890

  • Seite 1 Full-HD IP 360° Dome Kamera Typ HD-PRO890 (39594) Bedienungsanleitung MV005628...

  • Seite 2: Inhaltsverzeichnis

    DEUTSCH Inhaltsverzeichnis Übersicht ........................3 Leistungsmerkmale ....................... 3 Verpackungsinhalt......................4 Einführung zu IP Kamera ...................5 Kamera Abmessungen....................5 Kamera Anschlüsse ...................... 6 Beschreibung optionales Kabel..................7 Vorbereitungen für IP Kamera Setup................8 System Anforderungen....................8 Installation ........................9 Löschen des bestehenden DC Viewer..............10 Zugriff auf die IP Kamera ..................13 Konfiguration &...
  • Seite 3 6.3.22 Software Upgrade..................83 6.3.23 Wartung ....................... 86 Video und Audio Streaming Einstellungen ..............88 6.4.1 Video Auflösung und Rotationstyp............... 88 6.4.2 Video Komprimierung .................. 91 6.4.3 Video OCX Protokoll..................93 6.4.4 Video Bildrate ....................94 6.4.5 Privatzonen....................95 6.4.6 Audio Einstellungen ..................

  • Seite 4: Übersicht

    Übersicht Dem hohen Standard von Megapixel IP Kameras folgend, unterstützt die Full- HD IP Kamera das Real-Time Streaming Protokoll und eine hohe Bildqualität. Im Vergleich zu unserer HD WDR IP Kamera Produktlinie bietet die Full-HD IP Kamera eine wirtschaftliche Lösung zur Unterstützung einer 5 Megapixel Auflösung.

  • Seite 5: Verpackungsinhalt

    Verpackungsinhalt Bitte überprüfen Sie die Verpackung auf den folgenden Inhalt. Fisheye IP Kamera Selbstschneidende Plastik-Dübel Sicherungs- Schrauben (×3) (×3) schraube (×1) Torxschlüssel Anschlussklemme Bedienungsanleitung (x1)

  • Seite 6: Einführung Zu Ip Kamera

    2. Einführung zu IP Kamera Dieses Kapitel enthält zur Referenz die Kameraabmessungen vor der Installation. Die Definition jedes Anschlusses im Kamerainneren wird ebenfalls näher beschrieben. Kamera Abmessungen...

  • Seite 7: Kamera Anschlüsse

    Kamera Anschlüsse Um an die Anschlüsse zu gelangen, bitte die beiden Schrauben der Kameraabdeckung lösen und die Abdeckung entfernen. Nachfolgende Tabelle beschreibt die Anschlüsse und Bedienmöglichkeiten. Anschluss Definition Bemerkung Pluspol Nicht benötigt DC 12V Spannung Minuspol Spannungsversorgung Spannung -1 Erde GND AC 24V Spannung -2 10/100 Mbps Ethernet / PoE...

  • Seite 8: Beschreibung Optionales Kabel

    Beschreibung optionales Kabel Anschluss Definition Bemerkung Pink Eingang Zweiwege Audioübertragung Audio Ein-/Ausgang Grün Ausgang ALM_Ein – ALM_EIN + Alarm Alarmverbindung ALM_AUS – (4-Pin Terminal Block) ALM_AUS + DC 12V Spannungsversorgung DC Netzstecker Entfernen der DC-Buchse um AC 24V (+) eine Spannungs- versorgung über die rote und Power Wires...

  • Seite 9: Vorbereitungen Für Ip Kamera Setup

    Vorbereitungen für IP Kamera Setup Dieses Kapitel enthält Informationen über Systemanforderungen für den IP Kamera Betrieb, Stromanschluss, Netzwerkanschluss und Wege des Zugriffs auf die Kamera. System Anforderungen Um die IP Kamera via Webbrowser aufzurufen, stellen Sie bitte sicher dass Ihr PC eine gute Netzwerkverbindung hat und die unten beschriebenen Systemanforderungen erfüllt.

  • Seite 10: Installation

    Installation Bitte folgen Sie der untenstehenden Anleitung um die IP Kamerainstallation zu vervollständigen. Stromanschluß Bitte im Kapitel 2.2 die Versorgungsanschlüsse entnehmen, um die IP Kamera mit Spannung zu versorgen. Alternativ verbinden Sie das Netzwerkkabel mit dem PoE Anschluss der Kamera und stecken Sie das andere Ende des Kabels in einen PoE Switch.

  • Seite 11: Löschen Des Bestehenden Dc Viewer

    Löschen des bestehenden DC Viewer Benutzer, die den DC Viewer vorher auf dem PC installiert hatten, löschen diesen bitte vor dem Zugriff auf die IP Kamera. Löschen des DC Viewer Klicken Sie “Systemsteuerung” und dann Doppelklick auf “Hinzufügen oder entfernen von Programmen.” In der Liste “Momentan installierte Programme” wählen Sie “DC Viewer”...
  • Seite 12 Löschen temporärer Internet Dateien Um die Browsergeschwindigkeit zu verbessern wird empfohlen alle Dateien in den temporären Internet Dateien zu löschen. Der Vorgang wird wie folgt ausgeführt: Schritt 1: Klicken Sie auf den Reiter “Extras” und wählen Sie die Option “Internetoptionen”. Klicken “Löschen”, wählen...

  • Seite 14: Zugriff Auf Die Ip Kamera

    Zugriff auf die IP Kamera Für den ersten Zugriff auf die IP Kamera kann der Benutzer die Kamera mit dem Installationsprogramm „DeviceSearch.exe“ suchen. Dieses befindet sich in dem Ordner “DeviceSearch” auf der mitgelieferten CD. Device Search Software Setup Schritt 1: Doppelklick Programm „DeviceSearch.exe“...
  • Seite 15 Gerätesuche Schritt 3: Klicken Sie erneut auf “Device Search” und alle gefundenen IP Geräte werden aufgelistet, unten abgebildet. Standartadresse der IP Kamera ist: 192.168.0.250. Schritt 4: Doppelklick oder rechter Mausklick und Auswahl “Browse” um direkten Zugriff auf die Kamera über den Webbrowser zu erhalten. Schritt 5: Nun erscheint Eingabefenster...
  • Seite 16 Die Standardlogin ID und Passwort für den Administrator sind: Login ID Passwort Admin 1234 HINWEIS: ID und Passwort berücksichtigt Groß- und Kleinschreibung. wird dringend empfohlen HINWEIS: Administratorpasswort aus Sicherheitsgründen zu ändern. Siehe Abschnitt 6.3.2 Sicherheit für weitere Details. Zusätzlich kann der Anwender direkt in der Liste gefundener Geräte, die Netzwerkeigenschaften (DHCP oder Statische IP) der IP Kamera ändern.
  • Seite 17 Schritt 2: Die Seite “Network Setup” erscheint. Wählen Sie “DHCP” und klicken Sie die “Apply” Schaltfläche unten auf der Seite. Klicken Sie auf “OK” wenn der Hinweis zur Änderung erscheint. Schritt 3: Warten Sie eine Minute bis zur erneuten Suche der IP Kamera. Schritt 4: Klicken Sie die „Device Search”...
  • Seite 18 Schritt 5: Um Zugriff zur Kamera zu erhalten geben Sie den Benutzernamen und das Passwort ein. Installieren der DC Viewer Software Online Bei der Erstverbindung zur IP Kamera wird das Benutzerprogramm „DC Viewer“ automatisch auf Ihrem PC installiert. Wenn der Web Browser die Installation des „DC Viewer“ nicht gestattet, überprüfen Sie bitte die Internet Sicherheitseinstellungen oder die ActiveX Kontroll- Plug-In-Einstellungen...
  • Seite 19 Nach erfolgreichem Login erscheint, wie unten abgebildet, folgendes Fenster: Kamera Deckeninstallation...
  • Seite 20 Kamera Wandinstallation...

  • Seite 21: Konfiguration & Bedienung

    Konfiguration & Bedienung Die IP Kamera ist mit einer benutzerfreundlichen, Browser basierten Konfigurationsschnittstelle zur Videoaufnahme und -wiedergabe ausgestattet. diesem Kapitel werden Informationen Hauptseite vorgestellt, systembezogene Einstellungen Kameraeinstellungen Detail beschrieben. Einführung Browser-basierter Viewer untenstehende Abbildung zeigt Hauptseite Kamera Benutzerschnittstelle.
  • Seite 22 Es gibt fünf Reiter: Home, System, Streaming, Kamera und Ausloggen auf der oberen Kontrollleiste. Startseite Der Benutzer kann ein Live Video des Zielbereichs überwachen. System Einstellungen Der Administrator kann den Host Namen, die Systemzeit, das Root Passwort, Netzwerk bezogene Einstellungen, etc. verwalten. Weitere Details werden im Kapitel 6.3 Systembezogene Einstellungen erläutert.

  • Seite 23: Startseite

    Startseite Auf der Homepage sind verschiedene Funktionsschaltflächen unmittelbar unter dem angezeigten Bild dargestellt. HINWEIS: Bitte berücksichtigen Sie, das die Funktionsschaltflächen in Abhängigkeit zum Kameramodel variieren. Mehrsprachige Menüführung Es werden mehrere Sprachen für die Menüführung im Ansichtsfenster unterstützt, wie Deutsch, Englisch, Französisch, Italienisch, vereinfachtes Chinesisch und Russisch, etc.
  • Seite 24 (Ein/Aus) Lautsprecher Einschalten des Lautsprechers zum Hören an der lokalen Stelle. Anklicken der Schaltfläche um die Funktion Ein- bzw. Auszuschalten. Hinweis: Diese Funktion steht nur Nutzern mit den jeweiligen Rechten zur Verfügung. Einzelbilderfassung Drücken Sie die Schaltfläche und die Einzelbilder werden als JPEG werden automatisch an dem festgelegten Ort gespeichert.
  • Seite 25 Einstellungen Fischauge Bild Fischauge Anklicken der Schaltfläche <Fischauge> und das Bild wird im originalen Fischaugenmodus angezeigt. Einzel ePTZ Anklicken der Schaltfläche <ePTZ> um einen virtuellen PTZ auf die gewünschte Überwachungszone im Kamerabild auszuführen. Der Nutzer kann durch Drehen des Mausrades die Zoomfunktion ausführen und durch Halten der linken Maustaste im Bild hin und her schwenken.

  • Seite 26: Unterschiede Zwischen Den Modellen

    6.2.1 Unterschiede zwischen den Modellen In der nachfolgenden Tabelle befinden sich aufgelistet die Funktionen welche die IP-Kameras unterstützen. Der Haken “√” zeigt dabei an um welche Funktionen es sich handelt: A. Full HD Mehrfachstream Box IP Kamera B. 10x/18x Zoom AF IP Kamera C.

  • Seite 27: Systembezogene Einstellungen

    Systembezogene Einstellungen Die untenstehende Abbildung zeigt alle Kategorien unter dem Reiter “System”. Jede Kategorie in der linken Spalte wird im folgenden Abschnitt beschrieben. HINWEIS: Zu der Systemkonfigurationsseite “System” hat nur der Administrator Zugang.

  • Seite 28: Einstellung Host Name Und System Zeit

    6.3.1 Einstellung Host Name und System Zeit Wählen Sie die erste Kategorie: <System> in der linken Spalte; die Seite ist untenstehend abgebildet. Hostname Der Name dient zur Identifikation der Kamera. Wenn die Alarm Funktion (siehe Abschnitt 6.3.8 Anwendung) freigegeben ist, und der Alarmversand per Mail/FTP eingerichtet ist wird der hier eingegebene Hostname in der Alarmnachricht angezeigt.

  • Seite 29: Sicherheit

    Mit der Computer Zeit synchronisieren Wählen Sie den Punkt, und das Videodatum und die Zeitanzeige werden mit dem PC synchronisiert. Manuell Der Administrator kann Videodatum, Zeit und Tag manuell einstellen. Das Eingabeformat muss das gleiche sein, das neben den Feldern abgebildet ist. Sync mit NTP Server Network Time Protocol (NTP) ist ein alternativer Weg, die Kamerauhr mit einem NTP Server zu synchronisieren.
  • Seite 30 6.3.2.1 Benutzer Klicken Sie auf den Reiter <Benutzer> unter der Kategorie <Sicherheit> und die Seite wird wie die folgende Abbildung angezeigt. Admin Passwort Ändern Sie das Administrator Passwort durch Eingabe des neuen Passwortes beide Textfelder. eingegebenen Zeichen/Zahlen werden Sicherheitsgründen als Punkte angezeigt. Nach Klick auf <Speichern> fragt der Webbrowser den Administrator nach dem neuen Passwort zum Zugang.
  • Seite 31 angezeigt. Es können maximal zwanzig Benutzerkonten eingerichtet werden. Jedem Benutzer können die Rechte “Kamera Kontrolle”, “Sprechen” und “Hören” zugeordnet werden. • I/O Zugang Dieser Punkt unterstützt grundlegende Funktionen, die dem Benutzer ermöglichen das Video zu sehen wenn er auf die Kamera zugreift. •...
  • Seite 33 6.3.2.2 HTTPS <HTTPS> gestattet sichere Verbindungen zwischen der IP Kamera und dem Webbrowser unter Verwendung von <Secure Socket Layer (SSL)> oder <Transport Layer Security (TLS)>, Ausspionieren Kameraeinstellungen oder Benutzername/Passwortinformationen verhindern. Es ist erforderlich ein selbst signiertes Zertifikat oder ein CA-signiertes Zertifikat zur Einrichtung von <HTTPS>...
  • Seite 34 Erstellen eines selbsterstellten Zertifikates Bevor geprüftes Zertifikat erhalten wird, können Benutzer selbstsigniertes Zertifikat erstellen und installieren. Klicken Sie auf die Schaltfläche <Erstellen> unter “Zertifikat erstellen” und füllen Sie die angeforderten Informationen aus, um ein selbst signiertes Zertifikat für die IP Kamera zu installieren. Für weitere Details sehen Sie bitte in den letzten Teil des Abschnittes: Eingabe der Zertifikat Information.
  • Seite 35 Erstellen einer Zertifikatanforderung Klicken Schaltfläche “Zertifikat anfordern” eine Zertifikatanforderung zu erstellen und zu übermitteln, um ein signiertes Zertifikat von einer Behörde zu erhalten. Geben Sie in dem Erstellungsdialog die geforderten Informationen ein. Siehe auch Eingabe der Zertifikat Information für mehr Details Wenn die Anforderung komplett ist, wird der Betreff der erstellten Anforderung in dem Feld angezeigt.
  • Seite 36 Eingabe der Zertifikat Information Um ein selbst signierte HTTPS Zertifikat oder einer Zertifikatsanforderung an eine Behörde zu erstellen, geben Sie die erforderlichen Informationen ein:...
  • Seite 37 • Land Geben Sie einen 2-Buchstaben Kombinationscode ein um das Land anzugeben, in dem das Zertifikat verwendet wird. Geben Sie beispielsweise “DE” ein, um Deutschland anzugeben. • Bundesland Geben Sie das Bundesland ein. • Stadt Geben Sie andere geographische Informationen ein. •...
  • Seite 38 • Tage gültig (Nur selbstsignierte Zertifikate) Geben Zeitraum Tagen (1~9999), Gültigkeitsdauer des Zertifikates anzuzeigen. Klicken Sie nach dem Vervollständigen auf “OK” um die Zertifikatinformation zu speichern. 6.3.2.3 IP Filter Mit der Verwendung des IP Filters kann der Zugriff auf die IP Kamera durch Sperren/Freigeben bestimmter IP Adressen eingeschränkt werden.
  • Seite 39 • Hinzufügen/Löschen von IP Adressen Geben Sie die IP Adresse ein und klicken Sie dann auf die Schaltfläche <Hinzufügen> um eine neue gefilterte Adresse hinzuzufügen. Die Liste mit gefilterten IP Adressen zeigt die derzeit konfigurierten IP Adressen an. Bis zu 256 IP Adresseinträge können festgelegt werden. Um eine IP Adresse aus der Liste zu entfernen wählen Sie zunächst die IP und klicken dann auf die <Löschen>...
  • Seite 40 CA Zertifikat Das CA Zertifikat wird erstellt durch die geprüfte Behörde mit der Absicht sich selbst zu bestätigen. Laden Sie das Zertifikat hoch um die Serveridentität zu überprüfen. Geräte Zertifikat/ Privater Schlüssel Laden Sie das Geräte Zertifikat und privaten Schlüssel hoch um die IP Kamera selbst zu authentifizieren.

  • Seite 41: Netzwerk

    6.3.3 Netzwerk Klicken Sie die Kategorie: <Netzwerk>, dort ist ein Drop-Down Menü mit Reitern wie <Basic>, <QoS>, <SNMP> und <UPnP>.
  • Seite 42 6.3.3.1 Basic Benutzer können bei der Verbindung zur IP Kamera zwischen verbinden mit fester oder dynamischer (DHCP) IP Adresse wählen. Die IP Kamera unterstützt auch PPPoE (Point-to-Point Protocol over Ethernet), für Benutzer die sich über PPPoE mit dem Netzwerk verbinden möchten. IP Adresse automatisch beziehen (DHCP) Die Standarteinstellung der Kamera ist “Verwende feste IP Adresse”.
  • Seite 43 Feste IP Adresse verwenden Um statische IP Adresse einzustellen, wählen Sie “Feste IP Adresse benutzen” und bewegen Sie den Cursor zum leeren IP Adressen Feld (wie untenstehend gezeigt) und geben Sie die neue IP Adresse ein, z.B. 200.0.0.175; dann gehen Sie zum leeren Feld Standard Gateway (wird später erklärt) und ändern Sie die Einstellung, z.B.
  • Seite 44 • Subnet Maske Wird verwendet um festzustellen, ob sich das Ziel im gleichen Subnet befindet. Der Standartwert ist “255.255.255.0”. • Standard Gateway Dieses ist die IP-Adresse des Routers oder des Gateways um IP-Anfragen in unterschiedliche Subnetze weiterzuleiten. Fehlerhafte Gateway Einstellungen verhindern die Weiterleitung in andere Richtungen und in unterschiedliche Subnetze.
  • Seite 45 • HTTPS Port Die Standarteinstellung von HTTPS Port ist 443; der einstellbare Bereich ist von 1024 bis 65535. HINWEIS: Bendenken Sie, für jeden der oben erwähnten Services eine unterschiedliche Portnummer zuzuweisen. IPv6 Addressen Konfiguration Mit IPv6 Support können Anwender die entsprechende IPv6 Adresse zum Browsen verwenden.
  • Seite 46 DSCP Einstellungen Der DSCP Wertebereich ist von 0 bis 63. Der Standart DSCP Wert ist 0, dies bedeutet DSCP ist gesperrt. Die IP Kamera verwendet die folgenden QoS Klassen: Video, Audio und Management. • Video Die Klasse besteht aus Anwendungen, wie MJPEG over HTTP, RTP/RTSP und RTSP/HTTP.
  • Seite 47 6.3.3.3 SNMP (Simple Network Management Protocol) Mit der Simple Network Management Protocol (SNMP) Unterstützung kann die IP Kamera Remote über das Netzwerkverwaltungssystem überwacht und verwaltet werden. SNMP v1/ v2 • Freigabe SNMP Wählen Sie durch anklicken die verwendete SNMP Version. •...
  • Seite 48 Traps für SNMP v1/ v2 Traps werden durch die IP Kamera verwendet um Nachrichten zu wichtigen Ereignissen oder Statuswechseln an ein Managementsystem zu versenden. • Trap aktivieren Wählen Sie das Kästchen um Trap Nachrichten zu aktivieren. • Trap Adresse Geben Sie die IP Adresse des Management Servers ein. •...
  • Seite 49 6.3.3.4 UPnP UPnP Einstellung • Freigabe UPnP Wenn UPnP freigegeben ist und die IP Kamera wird im LAN eingebunden, erscheint, wie untenstehend gezeigt, das Icon der angeschlossenen IP Kamera in der Netzwerkumgebung um einen direkten Zugriff zu gestatten.
  • Seite 50 HINWEIS: Um diese Funktion freizugeben stellen Sie bitte sicher das die UPnP Komponente auf Ihrem Computer installiert ist. Siehe auch Anhang D: Installieren von UPnP Komponenten zur Installationsprozedur von UPnP Komponenten.
  • Seite 51 • Freigabe UPnP Port Weiterleitung Wenn die UPnP Port Weiterleitung freigegeben ist, darf die IP Kamera den Web Server Port auf dem Router automatisch öffnen. HINWEIS: Um diese Funktion freizugeben stellen Sie bitte sicher das Ihr Router UPnP unterstützt und das dies aktiviert ist. •...

  • Seite 52: Ddns

    6.3.4 DDNS Dynamic Domain Name System (DDNS) ermöglicht konstante Synchronisation eines Host Namens mit einer dynamischen IP Adresse. Mit anderen Worten: es ermöglicht denjenigen die eine dynamische IP Adresse verwenden, einen statischen Domänennamen zuzuordnen, so dass sich andere mit dem Namen verbinden können. Freigabe DDNS Wählen Sie den Punkt um DDNS frei zugeben.

  • Seite 53: Mail

    6.3.5 Mail Der Administrator kann eine E-Mail via Simple Mail Transfer Protocol (SMTP) versenden, wenn Bewegung erkannt wird. SMTP ist ein Protokoll zum versenden von E-Mail Nachrichten zwischen Servern. SMTP ist ein relativ simples, textbasiertes Protokoll, bei dem ein oder mehrere Empfänger einer Nachricht festgelegt werden und der Nachrichtentext übermittelt wird.

  • Seite 54: Ftp

    6.3.6 Der Administrator kann, wenn ein Alarm ausgelöst wird, den Versand einer Alarmmeldung an eine spezielle File Transfer Protocol (FTP) Seite einrichten, Benutzer können Alarmmeldungen für bis zu zwei FTP Seiten vergeben. Die Eingabeseite für FTP Einstellungen ist untenstehend abgebildet. Geben Sie die FTP Details in die Felder ein;...

  • Seite 55: Http

    6.3.7 HTTP Ein HTTP Benachrichtigungsserver kann Benachrichtigungen von IP Kameras auflisten, die durch Ereignisse ausgelöst wurden. Die HTTP Einstellungsseite ist untenstehend abgebildet. Geben Sie die HTTP Details in die Felder ein, wie Server, Benutzername Passwort. Durch <Alarm> <Bewegungserkennung> ausgelöste Benachrichtigungen können festgelegten <HTTP>...

  • Seite 56: Anwendung

    6.3.8 Anwendung Die IP Kamera ist mit einem Alarm Eingang und einem Relais Ausgang zur Zusammenarbeit mit Alarmsystemen zur Aufzeichnung von Ereignisbildern ausgestattet. Beziehen Sie sich auf die untenstehende Alarm Pin Definition um Alarmgeräte mit der IP Kamera zu verbinden. Die Alarmkonfigurationsseite ist untenstehend abgebildet.
  • Seite 57 Definieren Sie das Alarm Ausgangssignal “high” oder “low” als das den normalen Alarm Ausgangsstatus entsprechend derzeitigen Alarmanwendung. Triggeraktion (Multi-Option) Der Administrator kann Alarmaktionen festlegen, die greifen wenn der Alarm ausgelöst wird. Alle Optionen sind untenstehend aufgelistet: • Alarmausgang aktivieren Wählen Sie den Punkt zur Freigabe von Alarm Relais Ausgang. •...
  • Seite 58 • Aufnahme Stream auf SD Karte Wählen Sie diesen Punkt und die durch Alarm ausgelöste Aufnahme wird auf Ihrer Micro SD Karte gespeichert. HINWEIS: Bitte stellen Sie sicher das lokale Aufnahmen (mit Micro SD/ SDHC Karte) aktiviert sind, um diese Funktion einzurichten.
  • Seite 59 Dateiname Geben Sie einen Dateinamen in das freie Feld ein, z.B. bild.jpg. Das Dateinamenformat der hochgeladenen Bilder kann in diesem Abschnitt eingestellt werden. Bitte wählen Sie das, das Ihren Anforderungen entspricht. • Datum/Uhrzeit Endung hinzufügen Dateiname: BildJJMMTT_HHMMSS_XX.jpg J: Jahr, M: Monat, T: Tag H: Stunde, M: Minute, S: Sekunde X: Sequenz Nummer •...

  • Seite 60: Bewegungserkennung

    6.3.9 Bewegungserkennung Bewegungserkennungsfunktionen gestatten die Erkennung von verdächtigen Bewegungen und lösen Alarme aus, wenn ein Bewegungsvolumen in dem überwachten Bereich festgelegten Empfindlichkeitsschwellwert erreicht/überschreitet. Einstellungsseite für Bewegungserkennung Rahmen (Bewegungserkennungsfenster), der auf dem Live Ansichtfenster angezeigt wird. Bewegungserkennungsfenster dient Definition Bewegungserkennungsbereiches. Ändern Größe Bewegungserkennungsfensters bewegen Sie den Mauszeiger zur Ecke des Rahmens und ziehen Sie ihn nach außen/innen.
  • Seite 61 Wenn die Bewegungserkennungsfunktion aktiviert ist wird das Pop-Off Fenster (Bewegung) mit der Anzeige von Bewegung angezeigt. Wenn Bewegung erkannt wird, wird das Signal im Bewegungsfenster wie untenstehend angezeigt. Detaillierte Einstellungen von Bewegungserkennung sind im Folgenden beschrieben: Bewegungserkennung In dem Abschnitt System können Sie Bewegungserkennung Ein-/Ausschalten. Die Standardeinstellung ist Aus.
  • Seite 62 • Erkennungsniveau [1-100]: Der Standardwert ist 10. Der Punkt dient der Einstellung des Erkennungslevel je einzelnes Erfassungspixel; je kleiner der Wert, umso empfindlicher ist es. • Sensitivitätsniveau [1-100]: Der Standardwert ist 80, dies bedeutet wenn 20% der Erfassungspixel oder mehr unterschiedlich erkannt werden, löst das System einen Bewegungserkennung aus.
  • Seite 63 • Nachricht über FTP/E-Mail versenden Der Administrator kann wählen ob eine Alarmnachricht durch FTP und/oder E-Mail versendet wird, wenn Bewegung erkannt wird. • Bilder über FTP hochladen Wählen Sie diesen Punkt, und der Administrator kann eine FTP Seite festlegen und verschiedene Parameter einstellen, wie in der untenstehenden Abbildung gezeigt.
  • Seite 64 • Benachrichtigung per HTTP versenden Wählen Sie die Ziel- HTTP Zieladresse und legen Sie die Parameter für Ereignisbenachrichtigung ausgelöst durch <Bewegungserkennung> fest. Wenn ein Alarm ausgelöst wurde, kann die Benachrichtigung zum fetsgelegten HTTP Server versendet werden. Dateiname Das Dateinamensformat des hochgeladenen Bildes kann in diesem Abschnitt eingerichtet werden.

  • Seite 65: Netzausfall-Erkennung

    6.3.10 Netzausfall-Erkennung Die Netzausfall-Erkennung erlaubt der Kamera einen periodischen Ping auf ein anderes Netzwerkgerät (z. B. NVR, VSS, Video Server, etc.) abzusetzen, um einen Netzwerkausfall zu erkennen. Wurde ein Netzwerkfehler erkannt, kann z. B der Videostream auf der SD Karten aufgezeichnet werden. Erfassungsschalter Gestattet Netzwerkausfall-Erkennung...
  • Seite 66 Alarmausgang aktivieren Auswahl um einen Alarmausgang zu aktivieren. Aufnahme Stream zur SD Karte Auswahl dieser Option um bei Erkennung des Netzwerkausfalls die Daten auf der SD-Karte zu speichern. HINWEIS: Stellen Sie bitte sicher, dass die lokale Aufnahme (mit Micro SD/SDHC Karte) aktiviert ist, sodass die Funktion implementiert werden kann.

  • Seite 67: Tampering (Manipulation)

    6.3.11 Tampering (Manipulation) Manipulationsalarmfunktionen helfen der IP Kamera gegen Manipulation, wie absichtliche Umleitung, Sperrung, Farbspray, Objektivabdeckung, etc. durch Videoanalyse und Reaktion auf solche Ereignisse durch das Versenden von Benachrichtigungen oder Hochladen von Einzelbildern an das festgelegte Ziel(e). Das Erkennen von Manipulationen an der Kamera wird durch Messen der Differenzen zwischen den älteren Videovollbildern (die im Puffer gespeichert sind) und neueren Bildern erreicht.
  • Seite 68 Sabotagesicherungs Dauer Die minimale Manipulationsdauer ist die Zeit zur Videoanalyse um festzustellen, ob eine Kameramanipulation aufgetreten ist. Die minimale Dauer kann auch interpretiert werden als Definition der Manipulationsschwelle; eine längere Dauer stellt eine höhere Schwelle dar. Der einstellbare Manipulationsdauer ist von 10 bis 3600 Sekunden.
  • Seite 69 • Bild über E-Mail hochladen Wählen Sie diesen Punkt und der Administrator kann, wie in der untenstehenden Abbildung gezeigt, eine E-Mail Adresse festlegen und verschiedene Parameter konfigurieren. Wenn eine Manipulation erkannt wird werden Ereignisbilder zur festgelegten E-Mail Adresse versendet. HINWEIS: Stellen Sie sicher, das die Einrichtung von SMTP oder FTP abgeschlossen ist.

  • Seite 70: Speicherverwaltung

    6.3.12 Speicherverwaltung Der Benutzer kann lokale Aufnahmen auf einer Micro SD/SDHC Karte mit einer maximalen Größe 16GB einrichten. Diese Seite zeigt Speicherinformationen der Micro SD Karte und eine Aufnahmeliste mit allen Aufnahmedateien. Der Benutzer kann die SD Karte auch formatieren und eine automatische Aufnahmelöschung auf dieser Einstellungsseite einrichten.
  • Seite 71 Speicherkarteninformation Wenn Micro SD/SDHC Karte eingesteckt ist, werden Karteninformationen, wie Speicherkapazität und Status im Abschnitt Geräte Information angezeigt. Wenn die Speicherkarte erfolgreich installiert ist, wird ihr Status im Abschnitt “Geräte Information“ auf der Speicherverwaltungsseite angezeigt. Formatierung Wählen Sie die “Format” Schaltfläche um die Speicherkarte zu formatieren. SD-Karten Löscheinstellungen Der Benutzer kann die automatische Aufnahmenreinigung durch Festlegen der Zeit- und Speicherlimits freigeben.
  • Seite 72 HINWEIS: Die Großbuchstaben A/M/R, die am Anfang des Dateinamens stehen, bezeichnen diese die Sortierung der Aufnahmen: A steht für Alarm; M steht für “Motion“ (Bewegung); R steht für reguläre Aufnahme. • Herunterladen Um einen Video Clip zu öffnen/herunterladen, wählen Sie zunächst die Datei aus und klicken Sie dann auf die “download”...

  • Seite 73: Aufzeichnungen

    6.3.13 Aufzeichnungen Auf der Einstellungsseite Aufzeichnungen können die Benutzer den Aufnahmenzeitplan auswählen, derzeitigen Überwachungsanforderungen passt. Aktivierung Micro SD/SDHC Karten Aufnahmen Zwei Varianten von Planungsmodi sind verfügbar: „Immer“ und „Nur während einem Zeitfenster“. Benutzer können den Zeitrahmen einstellen um den Aufnahmeplan anzupassen oder “Immer” wählen um Micro SD/SDHC Karten Aufnahmen die ganze Zeit zu aktivieren.

  • Seite 74: Zeitplan

    6.3.14 Zeitplan Gestattet die Erstellung von Zeitplänen für die Aufzeichnung.

  • Seite 75: Datei Speicherort

    6.3.15 Datei Speicherort Benutzer können einen Speicherort für Einzelbilder und Web Aufnahmen festlegen. Die Standarteinstellung ist: C:\. Bestätigen Sie die Einstellung, drücken Sie “Speichern”, und alle Einzelbilder und Aufnahmen werden an dem festgelegten Ort gespeichert. HINWEIS: Stellen Sie bitte sicher das der ausgewählte Dateipfad zulässige Zeichen, wie Buchstaben und Zahlen, enthält.

  • Seite 76: Fisheye-Einstellungen

    6.3.16 Fisheye-Einstellungen Der Nutzer kann in diesem Menüpunkt festlegen wie die Kamera installiert wurde und kann dann eine horizontale Kalibrierung zum Kameraort ausführen.
  • Seite 77 Installation Es stehen zwei Neigungsmethoden für die Kamerainstallation zur Verfügung. Bitte Auswahl <Deckenmontage> oder <Wandmontage>. Horizontale Kalibrierung Wenn die Kamera an einer Wand installiert wurde kann der Nutzer über diese Option die Ausrichtung des Bildes kalibrieren. Entgegen der Uhrzeigerrichtung Bei Bildanzeige wie unten dargestellt, kann durch Anklicken der Schaltflächen <1>...

  • Seite 78: Log Datei Ansehen

    6.3.17 Log Datei ansehen Klicken Sie auf den Link um die System Logdatei zu sehen. Der Inhalt der Datei enthält hilfreiche Informationen zur Konfiguration und Verbindungen nach dem Hochfahren des Systems.

  • Seite 79: Benutzer Information Ansehen

    6.3.18 Benutzer Information ansehen Der Administrator kann jede hinzugefügte Benutzer Login Information und Rechte ansehen (siehe 6.3.2 Sicherheit). Ansicht Benutzer Login Information Alle Benutzer im Netzwerk werden in dem Bereich “Benutzer Information” aufgelistet, wie die untenstehende Abbildung zeigt: Gast: Gast Es wird angezeigt, dass der Benutzername eines Benutzers “Gast”...
  • Seite 80 Ansicht Benutzerrechte Wählen Sie “Benutzerrechte ansehen” unten auf der Seite, und der Administrator kann alle Benutzerrechte ansehen. Die Abbildung zeigt: Benutzer: 1:1:0:1 1:1:0:1= I/O Zugriff : Kamera Steuerung : Sprechen : Hören (siehe 6.3.2 Sicherheit) Der Benutzer hat die Rechte I/O Zugriff, Kamerakontrolle und Hören.

  • Seite 81: Parameter Ansehen

    6.3.19 Parameter ansehen Klicken diesen Punkt vollständigen Systemparametereinstellungen der Kamera anzusehen.

  • Seite 82: Werkseinstellungen

    6.3.20 Werkseinstellungen Die Seite Werkseinstellungen ist untenstehend abgebildet. Falls erforderlich, folgen Sie den Anweisungen um die IP Kamera auf die Werkseinstellungen zurückzusetzen. Werkseinstellungen aktivieren Klicken Sie auf eine der Schaltflächen “Werkeinstellungen aktivieren” um die gewünschten Standard Werkseinstellungen wiederherzustellen. Nach 30 Sekunden startet das System neu.

  • Seite 83: Software Version

    6.3.21 Software Version Die derzeitige Software Version der IP Kamera wird auf der Software Versionsseite angezeigt, siehe untenstehende Abbildung.

  • Seite 84: Software Upgrade

    6.3.22 Software Upgrade Ein Software Upgrade kann, wie untenstehend abgebildet, auf der Seite “Software Upgrade” durchgeführt werden. HINWEIS: Stellen Sie sicher, dass die Datei für den Software-Upgrade verfügbar ist bevor Sie das Upgrade durchführen.
  • Seite 85 Bitte befolgen Sie folgende Prozedur des Software Upgrades: Schritt 1: Klicken Sie auf “Durchsuchen” und wählen Sie die zu ladende binäre Datei aus, z.B. Userland.jffs2. HINWEIS: Ändern Sie den Dateinamen der Upgradedatei nicht, sonst findet das System die Datei nicht. Öffnen Sie die Liste mit den binären Dateien und wählen Sie die Schritt 2: Datei aus, mit der Sie Upgraden wollen;...
  • Seite 86 Nachdem der Upgrade Prozess abgeschlossen ist wechselt die Anzeige zurück zur Homepage. Schritt 4: Schließen Sie den Video Browser. Schritt 5: Klicken Sie “Systemsteuerung” und dann Doppelklick auf “ Programme deinstallieren oder ändern”. In der Liste “Momentan installierte Programme” wählen Sie “DCViewer” und klicken dann die Schaltfläche “Deinstallieren”, um den vorhandenen DC Viewer zu entfernen.

  • Seite 87: Wartung

    6.3.23 Wartung Der Benutzer kann Konfigurationsdateien an einen festgelegten Ort exportieren und Daten durch Hochladen einer vorhandenen Konfigurationsdatei zur IP Kamera wiederherstellen. Dateien exportieren Benutzer können durch den Export der Konfigurationsdatei (.bin) an einen festgelegten Ort die Systemeinstellungen für eine spätere Verwendung sichern. Drücken Sie die Schaltfläche “Exportieren”, und das unten gezeigte Popup Fenster öffnet sich, wie untenstehend gezeigt.
  • Seite 88 Dateien hochladen Um eine vorhandene Konfigurationsdatei zur IP Kamera zu kopieren klicken Sie zunächst auf “Durchsuchen” um die Konfigurationsdatei auszuwählen. Drücken Sie dann die Schaltfläche “Upload” zum Hochladen.

  • Seite 89: Video Und Audio Streaming Einstellungen

    Video und Audio Streaming Einstellungen Wählen Sie den Reiter ”Streaming” oben auf der Seite und die konfigurierbaren Video und Audio Symbole werden in der linken Spalte angezeigt. Unter Streaming kann der Administrator bestimmte Video Auflösungen, Video Kompressionsmodi, Video Protokolle, Audio Übertragungsmodi, etc. konfigurieren.
  • Seite 90 Video Format Klicken Sie “Speichern” um die Video Formateinstellungen zu speichern. Siehe hierzu auch Anhang E. Texteinblendungs Einstellungen Benutzer können im Live Videofenster die Symbole zur Anzeige der Daten wie Datum/Zeit/Text auswählen. Die maximale Textlänge sind 18 alphanumerische Zeichen. Klicken Sie “Speichern” zur Bestätigung der Einblendungseinstellungen. Bildspiegelung Benutzer können, falls erforderlich, den Video Anzeigetyp ändern.
  • Seite 91 Die folgenden Punkte sind Beschreibungen zu den verschiedenen Video Rotationstypen. • Vertikal gespiegeltes Bild Wenn <Vertikal> gewählt wird, wird das Bild vertikal gedreht. • Horizontal gespiegeltes Bild Wenn <Horizontal> gewählt wird, wird das Bild horizontal gedreht. • Gedreht um 180° Wenn <180°>...

  • Seite 92: Video Komprimierung

    6.4.2 Video Komprimierung Benutzer können, in Abhängigkeit zu den Überwachungsanwendungen, einen passenden MJPEG/H.264/MPEG-4 Kompressionsmodus Videokompressionsseite auswählen (siehe untenstehende Abbildung). MJPEG Q (Qualität) Faktor Ein höherer Wert bedeutet höhere Bit Raten und eine höhere sichtbare Bildqualität. Die Standardeinstellung des MJPEG Q Faktor ist 35; der einstellbare Bereich ist von 1 bis 70.
  • Seite 93 CBR Modus Einstellung Der CBR (Constant Bit Rate) Modus kann der bevorzugte Bitratenmodus sein wenn die Bandbreitenverfügbarkeit eingeschränkt ist. Es ist wichtig die Bildqualität zu berücksichtigen, wenn der CBR Modus gewählt wird.

  • Seite 94: Video Ocx Protokoll

    6.4.3 Video OCX Protokoll Auf der Video OCX Protokoll Einstellungsseite können die Benutzer zum Streamen von medialen Daten über das Netzwerk wählen zwischen RTP over UDP, RTP over TCP, RTSP over HTTP oder MJPEG over HTTP. Im Falle von Multicast Vernetzung können die Benutzer den Multicast Modus wählen. Die Seite wird wie folgt angezeigt.

  • Seite 95: Video Bildrate

    6.4.4 Video Bildrate Das Festlegen von Bildwiederholraten für die einzelnen Streams dient zum Einsparen von Bandbreiten im Netzwerk. Die Einstellungsseite ist untenstehend abgebildet. Klicken Sie “Speichern” zum Bestätigen der Einstellungen.

  • Seite 96: Privatzonen

    6.4.5 Privatzonen Es können bis zu fünf Videomaskierungen durch die Benutzer eingerichtet werden. Aktive Maskierungsfunktion • Eine Maske hinzufügen Wählen Sie ein Videomasken Auswahlfeld, und ein roter Rahmen erscheint auf der rechten Seite in dem Live Video Fenster. Verwenden Sie die Maus zum Drag and Drop, um die Größe der Maske einzustellen und platzieren Sie diese in der Zielzone.
  • Seite 97 Masken Einstellung • Masken Farbe Die Auswahl der Maskenfarben umfasst Rot, Schwarz, Weiß, Gelb, Grün, Blau, Türkis und Magenta. • Typ Wählen Sie den Maskentyp Durchgängig oder Transparent. Klicken Sie “Speichern” zum Bestätigen der Einstellungen.

  • Seite 98: Audio Einstellungen

    6.4.6 Audio Einstellungen Die Audio Einstellungsseite ist untenstehend abgebildet. Auf der Audio Einstellungsseite kann der Administrator einen Übertragungsmodus und die Audio Bitrate auswählen. Übertragungsmodus • Voll-Duplex (Sprechen und Hören gleichzeitig) In dem Voll-Duplex Modus können die lokale und die ferne Seite gleichzeitig miteinander kommunizieren, d.

  • Seite 99: Ausschalten

    • Simplex (Nur Hören) In dem nur Hören Simplex Modus können die Lokale/Remote Seite zur anderen Seite nur Hören. • Ausschalten Wählen Sie den Punkt um die Audio Übertragungsfunktion auszuschalten. Einstellung Server Verstärkung Stellen Audio Eingang/Ausgang Verstärkungslevel für Tonverstärkung ein. Die Tonverstärkungswerte sind einstellbar von 1 bis 6. Der Ton ist ausgeschaltet, wenn die Audioverstärkung auf “Mute”...

  • Seite 100: Kamera Einstellungen

    Kamera Einstellungen Die untenstehende Abbildung zeigt die Kamera Konfigurationsseite. Details zu jeder Parametereinstellung werden in den folgenden Abschnitten beschrieben. Kameraeinstellungen und Funktionstasten variieren in HINWEIS: Abhängigkeit zum Kameramodel.

  • Seite 101: Einstellung Belichtung

    6.5.1 Einstellung Belichtung Das Belichtungs Pull-Down Menü ist untenstehend abgebildet: Die Belichtung ist die Lichtmenge die vom Bildsensor aufgenommen und durch die Blendenöffnung (Iris Einstellung) bestimmt wird. Über diesen Punkt können die Benutzer definieren wie die Belichtungsfunktion der Kamera arbeitet. Jeder Belichtungsmodus ist wie folgt festgelegt: Automatisch In diesem Modus arbeiten die Regelkreise Verschlusszeit, IRIS und AGC (Auto...

  • Seite 102: Einstellung Weißabgleich

    Modus Feste Verschlusszeit In diesem Modus können feste Verschlusszeiten aus dem Drop-Down Menü gewählt werden. Der Bereich für die Verschlusszeit ist von 1/10000 bis 1 (1/1.5) Sek. mit 19 (18) Optionen. Benutzer können passende Verschlusszeiten entsprechend der Umgebungsbeleuchtung wählen. 6.5.2 Einstellung Weißabgleich Das Weißabgleich Pull-Down Menü...

  • Seite 103: Bildeinstellung

    ATW Modus (Auto Tracking Weiss Abgleich) Mit der Funktion Auto Tracking Weiss Abgleich wird der Weissabgleich in einer Szene automatisch eingestellt während die Farbtemperatur wechselt. Der ATW Modus passt zu Umgebungen die eine Farbtemperatur im Bereich von annähernd 2450 ~ 10500K haben. Manueller Modus In diesem Modus können Benutzer den Weissabgleichswert manuell ändern.

  • Seite 104: Einstellung Gegenlicht

    Das Kamerabild Sättigungslevel ist einstellbar; bitte wählen Sie einen Bereich von -6 bis +19. Drücken Sie <√> um die neuen Einstellungen zu bestätigen. Das Kamerabild Farbtonlevel ist einstellbar; bitte wählen Sie einen Bereich von -12 bis +13. Drücken Sie <√> um die neuen Einstellungen zu bestätigen. 6.5.4 Einstellung Gegenlicht Ein ausgewählter Gegenstand mit starkem, von hinten kommenden Licht...

  • Seite 105: Einstellung Wdr Funktion

    Für Kameras mit eingebautem IR-LEDs stehen wie folgt drei zusätzliche Optionen (Light Sensor/ Light On/ Light Off) zur Verfügung: Light Sensor Modus IR-LEDs werden in Abhängigkeit des Lichtsensors geschaltet. Light On Modus IR-LEDs immer an. Light Off Modus IR-LEDs immer aus. Smart Modus Der Smart Modus erweitert die Stabilität den Monochromen/Nacht Modus, wenn das IR-Licht zu dominierend ist .

  • Seite 106: Einstellung Noise Reduction

    6.5.8 Einstellung Noise Reduction Gestattet Aktivierung digitalen Rauschreduzierung. Bildrauschen ist typisch bei schlechten Lichtverhältnissen Die Option Smart Picture Quality (SPQ) gestattet die drastische Reduzierung verwischten Bewegungen Bildrauschen schlechten Lichtverhältnissen. Kombination 3DNR kann Ausnahmefällen unter verschiedenen Bedingungen eine höhere Bildverbesserung herbeiführen. Folgende Optionen stehen zur Verfügung: 3DNR Low, 3DNR Mid, 3DNR Hi, SPQ, SPQ + 3DNR Low, SPQ + 3DNR Mid, to SPQ + 3DNR Hi.

  • Seite 107: Ausloggen

    Ausloggen Wählen Sie den Reiter “Ausloggen” oben auf der Seite und das Login Fenster erscheint. Dies ermöglicht den Login mit einem anderen Benutzernamen.

  • Seite 108: Anhang A: Technische Spezifikationen

    Anhang A: Technische Spezifikationen Kamera HD-PRO890 Bildsensor 5M Progressive CMOS Effektive Pixel 2592(H) x 1944(V) 0.2 lux (Farbe) @ F2.8 Minimum Beleuchtung 0.02 lux (S/W) @ F2.8 Weißabgleich Manuell / AWB / ATW Shuttergeschwindigkeit 1 ~ 1/10k sec. Objektiv Lens Stereo Projektionstyp 1/2.5"...

  • Seite 109: Anhang B: Internet Sicherheitseinstellungen

    Anhang B: Internet Sicherheitseinstellungen Wenn die ActiveX Kontrollinstallation blockiert wird, ändern Sie bitte das Internet Sicherheitslevel auf Standart oder ändern Sie die ActiveX Steuerelemente und Plugins Einstellungen. Internet Sicherheitslevel: Standart Starten Sie den Internet Explorer (IE). Schritt 1: Wählen Sie <Extras> aus dem Hauptmenü des Browsers. Klicken Sie dann Schritt 2: auf <Internetoptionen>.
  • Seite 110 Wählen Sie unten auf der Seite “Standardstufe” (siehe obenstehende Schritt 4: Abbildung) und klicken Sie “OK” um die Einstellung zu bestätigen. Schließen Sie das Browserfenster und öffnen Sie später, wenn Sie auf die IP Kamera zugreifen, ein neues. ActiveX Steuerelemente und Plugins Einstellungen Schritt 1-3: Siehe den obigen Abschnitt.
  • Seite 111 Das Fenster Sicherheitseinstellungen wird wie untenstehend angezeigt:...
  • Seite 112 Unter “ActiveX Steuerelemente und Plugins” stellen Sie ALLE Punkte (wie Schritt 5: untenstehend aufgelistet) auf <Aktivieren> oder <Bestätigen>. Bitte Berücksichtigen Sie, das sich die Punkte je IE Version unterscheiden. ActiveX-Steuerelemente Plugins Einstellungen: 1. Ausführung von bisher nicht verwendeten ActiveX-Steuerelementen ohne Eingabeaufforderung zulassen.

  • Seite 113: Anhang C: Dc Viewer Download Prozedur

    Anhang C: DC Viewer Download Prozedur Die Prozedur des DC Viewer Software download ist im Folgenden näher beschrieben. Klicken Sie auf der DC Viewer Installationsseite “Weiter” zum Starten der Schritt 1: Installation. Das Setup startet. Bitte warten Sie einen Moment, bis der Ladebalken Schritt 2: abgelaufen ist.
  • Seite 114 Klicken Sie auf “Fertigstellen” um die DC Viewer Installationseite zu Schritt 3: schließen. Dann wird die IP Kamera Homepage wie folgt dargestellt: Hinweis: Bitte beachten Sie, das die Funktionstasten variieren in Abhängigkeit zum Kameramodel.

  • Seite 115: Anhang D: Installieren Von Upnp Komponenten

    Anhang D: Installieren von UPnP Komponenten Folgen Sie bitte der untenstehenden Anleitung zur Installation von UPnP Komponenten. Gehen Sie auf “Start”, klicken Sie auf “Systemsteuerung” und dann Schritt 1: Doppelklick auf “Programm deinstallieren oder ändern”. Klicken Sie auf “Windows-Funktionen hinzufügen/entfernen” auf der Seite Schritt 2: Software.
  • Seite 116 Wählen Sie “Netzwerkdienste” aus der Komponentenliste im Windowsfenster Schritt 3: und klicken Sie dann auf “Details”. Wählen Sie “UPnP Benutzerschnittstelle” in den Netzwerkdiensten und Schritt 4: klicken Sie dann auf “OK”.
  • Seite 117 Schritt 5: Klicken Sie auf “Weiter” auf der Windows Komponenten Wizard Seite. Klicken Sie auf “Fertigstellen” um die Installation abzuschließen. Schritt 6:...

  • Seite 119: Anhang E: Videoauflösungen

    Anhang E: Videoauflösungen Vierfach Streams H.264 + H.264 + H.264 + H.264 / MJPEG H.264-1 H.264-2 H.264-3 H.264-4 / MJPEG 720 x 480 (10 fps) 352 x 240 (10 fps) 640 x 480 (10 fps) 720 x 480 (10 fps) 640 x 480 (10 fps) 352 x 240 (10 fps) 2592 x 1944 (10 fps)
  • Seite 120 H.264 + H.264 + H.264 + H.264 / MJPEG H.264-1 H.264-2 H.264-3 H.264-4 / MJPEG 720 x 480 (15 fps) 1280 x 720 (15 fps) 640 x 480 (15 fps) 352 x 240 (15 fps) 720 x 480 (30 fps) 800 x 600 (15 fps) 640 x 480 (30 fps) 800 x 600 (30 fps)
  • Seite 121 H.264 + H.264 + H.264 + H.264 / MJPEG H.264-1 H.264-2 H.264-3 H.264-4 / MJPEG 720 x 480 (30 fps) 1280 x 720 (15 fps) 640 x 480 (30 fps) 1280 x 720 (30 fps) 352 x 240 (30 fps) 720 x 480 (30 fps) 1280 x 1024 (15 fps) 800 x 600 (30 fps)
  • Seite 122 H.264 + H.264 + H.264 + H.264 / MJPEG H.264-1 H.264-2 H.264-3 H.264-4 / MJPEG 800 x 600 (30 fps) 352 x 240 (30 fps) 720 x 480 (30 fps) 352 x 240 (30 fps) 1280 x 720 (30 fps) 640 x 480 (30 fps) 352 x 240 (30 fps) 352 x 240 (30 fps)
  • Seite 123 H.264 + H.264 + H.264 + H.264 / MJPEG H.264-1 H.264-2 H.264-3 H.264-4 / MJPEG 800 x 600 (30 fps) 352 x 240 (30 fps) 720 x 480 (30 fps) 720 x 480 (30 fps) 640 x 480 (30 fps) 800 x 600 (30 fps) 352 x 240 (30 fps) 640 x 480 (30 fps)

  • Seite 124: Dreifach Streams

    Dreifach Streams H.264-1 + H.264-2 + H.264-3 / MJPEG H.264-1 H.264-2 H.264-3 / MJPEG 720 x 480 (10 fps) 720 x 480 (10 fps) 640 x 480 (10 fps) 2592 x 1944 (10 fps) 352 x 240 (10 fps) 640 x 480 (10 fps) 640 x 480 (10 fps) 352 x 240 (10 fps) 720 x 480 (15 fps)
  • Seite 125 H.264-1 + H.264-2 + H.264-3 / MJPEG H.264-1 H.264-2 H.264-3 / MJPEG 1280 x 720 (30 fps) 352 x 240 (30 fps) 640 x 480 (30 fps) 1024 x 768 (30 fps) 352 x 240 (30 fps) 800 x 600 (30 fps) 720 x 480 (30 fps) 800 x 600 (30 fps) 640 x 480 (30 fps)

  • Seite 126: Zweifach Streams

    H.264-1 + H.264-2 + H.264-3 / MJPEG H.264-1 H.264-2 H.264-3 / MJPEG 720 x 480 (30 fps) 720 x 480 (30 fps) 640 x 480 (30 fps) 352 x 240 (30 fps) 720 x 480 (30 fps) 640 x 480 (30 fps) 640 x 480 (30 fps) 352 x 240 (30 fps) 352 x 240 (30 fps)
