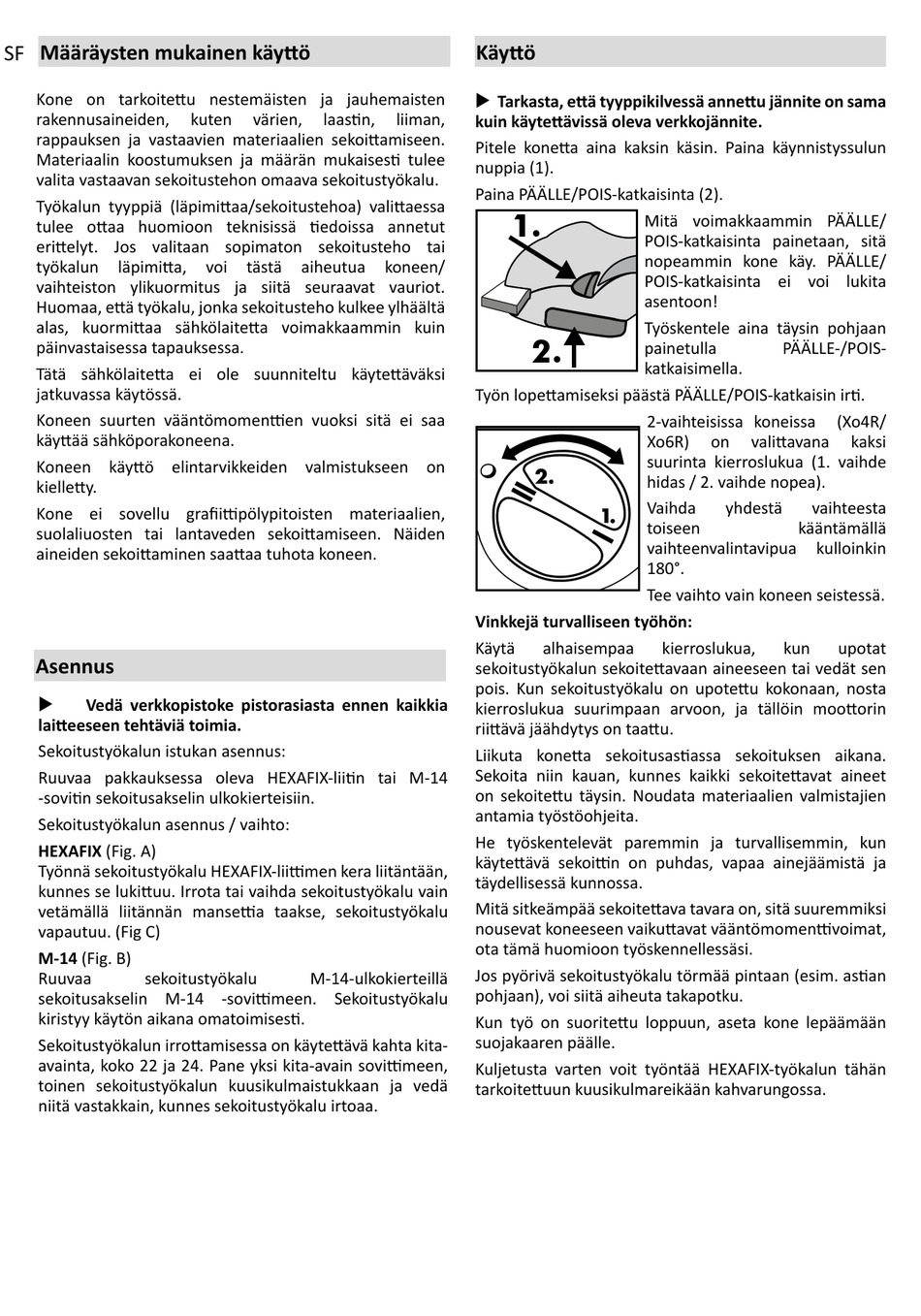

Collomix Xo 1 R Originalbetriebsanleitung Seite 46

SF Määräysten mukainen käyttö
Kone on tarkoitettu nestemäisten ja jauhemaisten
rakennusaineiden,
rappauksen ja vastaavien materiaalien sekoittamiseen.
Materiaalin koostumuksen ja määrän mukaisesti tulee
valita vastaavan sekoitustehon omaava sekoitustyökalu.
Työkalun tyyppiä (läpimittaa/sekoitustehoa) valittaessa
tulee ottaa huomioon teknisissä tiedoissa annetut
erittelyt. Jos valitaan sopimaton sekoitusteho tai
työkalun läpimitta,
vaihteiston ylikuormitus ja siitä seuraavat vauriot.
Huomaa, että työkalu, jonka sekoitusteho kulkee ylhäältä
alas, kuormittaa sähkölaitetta voimakkaammin kuin
päinvastaisessa tapauksessa.
Tätä sähkölaitetta ei ole suunniteltu käytettäväksi
jatkuvassa käytössä.
Koneen suurten vääntömomenttien vuoksi sitä ei saa
käyttää sähköporakoneena.
Koneen käyttö elintarvikkeiden valmistukseen on
kielletty.
Kone ei sovellu grafiittipölypitoisten materiaalien,
suolaliuosten tai lantaveden sekoittamiseen. Näiden
aineiden sekoittaminen saattaa tuhota koneen.
Asennus
Vedä verkkopistoke pistorasiasta ennen kaikkia

laitteeseen tehtäviä toimia.
Sekoitustyökalun istukan asennus:
Ruuvaa pakkauksessa oleva HEXAFIX-liitin tai M-14
-sovitin sekoitusakselin ulkokierteisiin.
Sekoitustyökalun asennus / vaihto:
HEXAFIX (Fig. A)
Työnnä sekoitustyökalu HEXAFIX-liittimen kera liitäntään,
kunnes se lukittuu. Irrota tai vaihda sekoitustyökalu vain
vetämällä liitännän mansettia taakse, sekoitustyökalu
vapautuu. (Fig C)
M-14 (Fig. B)
Ruuvaa sekoitustyökalu
sekoitusakselin M-14 -sovittimeen. Sekoitustyökalu
kiristyy käytön aikana omatoimisesti.
Sekoitustyökalun irrottamisessa on käytettävä kahta kita-
avainta, koko 22 ja 24. Pane yksi kita-avain sovittimeen,
toinen sekoitustyökalun kuusikulmaistukkaan ja vedä
niitä vastakkain, kunnes sekoitustyökalu irtoaa.
kuten värien, laastin,
voi tästä aiheutua
M-14-ulkokierteillä
Käyttö
 Tarkasta, että tyyppikilvessä annettu jännite on sama
liiman,
kuin käytettävissä oleva verkkojännite.
Pitele konetta aina kaksin käsin. Paina käynnistyssulun
nuppia (1).
Paina PÄÄLLE/POIS-katkaisinta (2).
1.
koneen/
2.
Työn lopettamiseksi päästä PÄÄLLE/POIS-katkaisin irti.
Vinkkejä turvalliseen työhön:
Käytä alhaisempaa
sekoitustyökalun sekoitettavaan aineeseen tai vedät sen
pois. Kun sekoitustyökalu on upotettu kokonaan, nosta
kierroslukua suurimpaan arvoon, ja tällöin moottorin
riittävä jäähdytys on taattu.
Liikuta konetta sekoitusastiassa sekoituksen aikana.
Sekoita niin kauan, kunnes kaikki sekoitettavat aineet
on sekoitettu täysin. Noudata materiaalien valmistajien
antamia työstöohjeita.
He työskentelevät paremmin ja turvallisemmin, kun
käytettävä sekoittin on puhdas, vapaa ainejäämistä ja
täydellisessä kunnossa.
Mitä sitkeämpää sekoitettava tavara on, sitä suuremmiksi
nousevat koneeseen vaikuttavat vääntömomenttivoimat,
ota tämä huomioon työskennellessäsi.
Jos pyörivä sekoitustyökalu törmää pintaan (esim. astian
pohjaan), voi siitä aiheuta takapotku.
Kun työ on suoritettu loppuun, aseta kone lepäämään
suojakaaren päälle.
Kuljetusta varten voit työntää HEXAFIX-työkalun tähän
tarkoitettuun kuusikulmareikään kahvarungossa.
Mitä voimakkaammin PÄÄLLE/
POIS-katkaisinta painetaan, sitä
nopeammin kone käy. PÄÄLLE/
POIS-katkaisinta ei voi lukita
asentoon!
Työskentele aina täysin pohjaan
painetulla PÄÄLLE-/POIS-
katkaisimella.
2-vaihteisissa koneissa
Xo6R) on valittavana
suurinta kierroslukua (1. vaihde
hidas / 2. vaihde nopea).
Vaihda yhdestä vaihteesta
toiseen kääntämällä
vaihteenvalintavipua kulloinkin
180°.
Tee vaihto vain koneen seistessä.
kierroslukua, kun
(Xo4R/
kaksi
upotat
