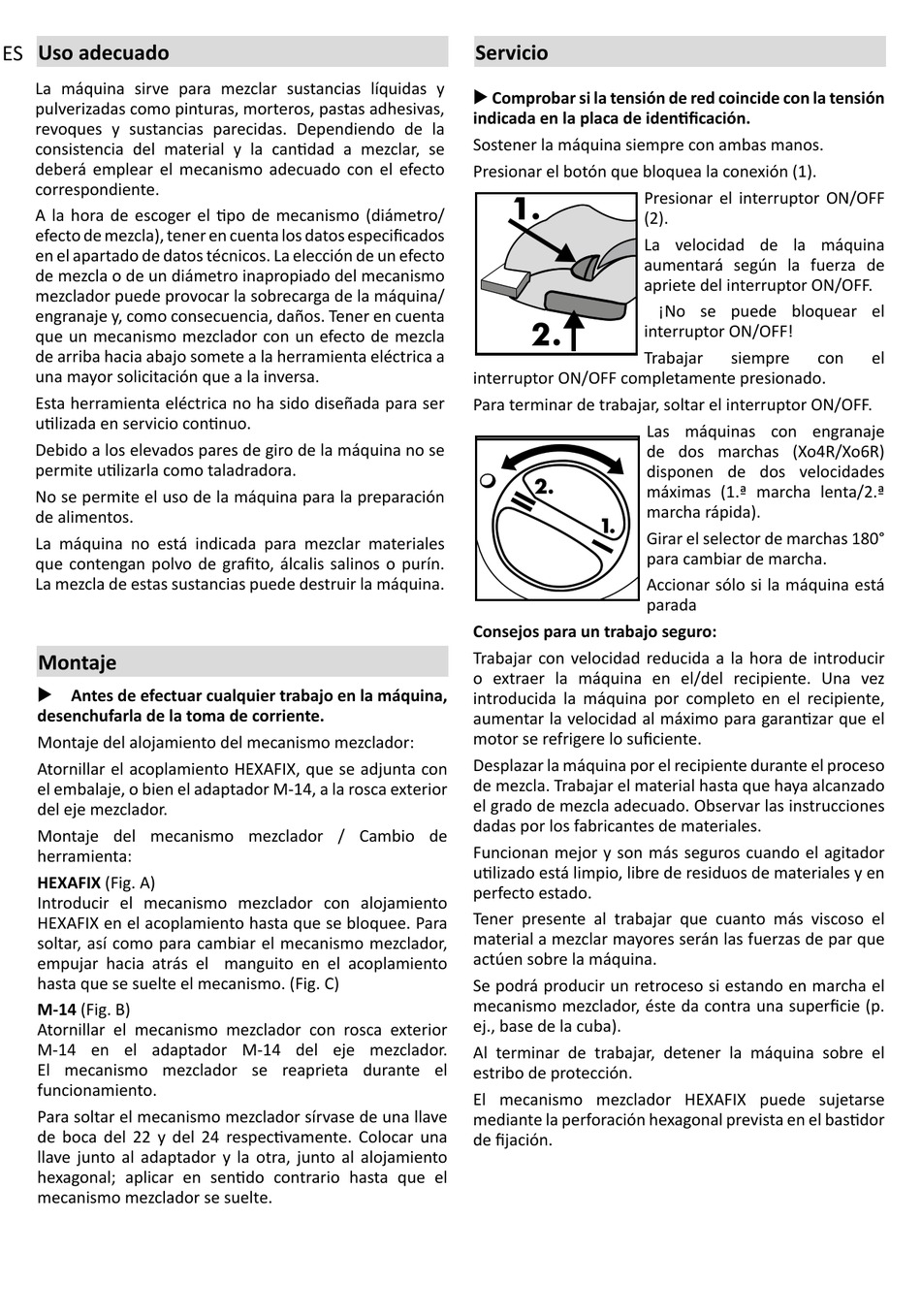

Montaje - Collomix Xo 1 R Originalbetriebsanleitung

ES Uso adecuado
La máquina sirve para mezclar sustancias líquidas y
pulverizadas como pinturas, morteros, pastas adhesivas,
revoques y sustancias parecidas. Dependiendo de la
consistencia del material y la cantidad a mezclar, se
deberá emplear el mecanismo adecuado con el efecto
correspondiente.
A la hora de escoger el tipo de mecanismo (diámetro/
efecto de mezcla), tener en cuenta los datos especificados
en el apartado de datos técnicos. La elección de un efecto
de mezcla o de un diámetro inapropiado del mecanismo
mezclador puede provocar la sobrecarga de la máquina/
engranaje y, como consecuencia, daños. Tener en cuenta
que un mecanismo mezclador con un efecto de mezcla
de arriba hacia abajo somete a la herramienta eléctrica a
una mayor solicitación que a la inversa.
Esta herramienta eléctrica no ha sido diseñada para ser
utilizada en servicio continuo.
Debido a los elevados pares de giro de la máquina no se
permite utilizarla como taladradora.
No se permite el uso de la máquina para la preparación
de alimentos.
La máquina no está indicada para mezclar materiales
que contengan polvo de grafito, álcalis salinos o purín.
La mezcla de estas sustancias puede destruir la máquina.

Montaje

 Antes de efectuar cualquier trabajo en la máquina,
desenchufarla de la toma de corriente.
Montaje del alojamiento del mecanismo mezclador:
Atornillar el acoplamiento HEXAFIX, que se adjunta con
el embalaje, o bien el adaptador M-14, a la rosca exterior
del eje mezclador.
Montaje del mecanismo mezclador / Cambio de
herramienta:
HEXAFIX (Fig. A)
Introducir el mecanismo mezclador con alojamiento
HEXAFIX en el acoplamiento hasta que se bloquee. Para
soltar, así como para cambiar el mecanismo mezclador,
empujar hacia atrás el manguito en el acoplamiento
hasta que se suelte el mecanismo. (Fig. C)
M-14 (Fig. B)
Atornillar el mecanismo mezclador con rosca exterior
M-14 en el adaptador M-14 del eje mezclador.
El mecanismo mezclador se reaprieta durante el
funcionamiento.
Para soltar el mecanismo mezclador sírvase de una llave
de boca del 22 y del 24 respectivamente. Colocar una
llave junto al adaptador y la otra, junto al alojamiento
hexagonal; aplicar en sentido contrario hasta que el
mecanismo mezclador se suelte.
Servicio
 Comprobar si la tensión de red coincide con la tensión
indicada en la placa de identificación.
Sostener la máquina siempre con ambas manos.
Presionar el botón que bloquea la conexión (1).
Presionar el interruptor ON/OFF
1.
(2).
La velocidad de la máquina
aumentará según la fuerza de
apriete del interruptor ON/OFF.
2.
interruptor ON/OFF!
Trabajar
interruptor ON/OFF completamente presionado.
Para terminar de trabajar, soltar el interruptor ON/OFF.
Las máquinas con engranaje
de dos marchas (Xo4R/Xo6R)
disponen de dos velocidades
máximas (1.ª marcha lenta/2.ª
marcha rápida).
Girar el selector de marchas 180°
para cambiar de marcha.
Accionar sólo si la máquina está
parada
Consejos para un trabajo seguro:
Trabajar con velocidad reducida a la hora de introducir
o extraer la máquina en el/del recipiente. Una vez
introducida la máquina por completo en el recipiente,
aumentar la velocidad al máximo para garantizar que el
motor se refrigere lo suficiente.
Desplazar la máquina por el recipiente durante el proceso
de mezcla. Trabajar el material hasta que haya alcanzado
el grado de mezcla adecuado. Observar las instrucciones
dadas por los fabricantes de materiales.
Funcionan mejor y son más seguros cuando el agitador
utilizado está limpio, libre de residuos de materiales y en
perfecto estado.
Tener presente al trabajar que cuanto más viscoso el
material a mezclar mayores serán las fuerzas de par que
actúen sobre la máquina.
Se podrá producir un retroceso si estando en marcha el
mecanismo mezclador, éste da contra una superficie (p.
ej., base de la cuba).
Al terminar de trabajar, detener la máquina sobre el
estribo de protección.
El mecanismo mezclador HEXAFIX puede sujetarse
mediante la perforación hexagonal prevista en el bastidor
de fijación.
¡No se puede bloquear el
siempre con el
