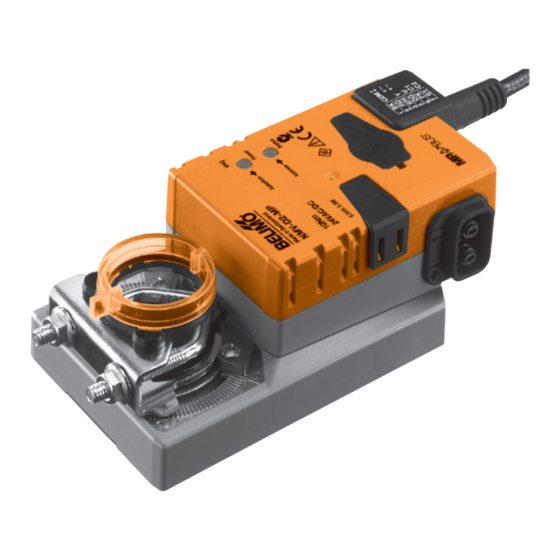

Belimo VAV-Compact MOD LMV-D3-MOD Produktinformation

Drucksensor, digitaler VAV-Regler
und Klappenstell antrieb als
kommunikationsfähige Compact-Lösung
für druckunabhängige VAV- und CAV-
Anlagen im Komfortbereich
• Ansteuerung stetig, kommunikativ,
hybrid
• Konvertierung von Sensorsignalen
• Kommunikation via BACnet MS/TP,
Modbus RTU, Belimo MP-Bus oder
konventionelle Ansteuerung
• Servicebuchse für Bediengeräte
Kurzbeschreibung
VAV (VVS) – Variabler Volumenstrom
DCV – Demand Controlled Ventilation
Konverter für Sensoren
Kommunikationsparameter
Kombination analog - kommunikativ
Bedien- und Servicegeräte
Elektrischer Anschluss
Vertrieb, Montage und Einstellung
Weitere Ausführungen
www.belimo.eu
Produktinformation
Der VAV-Compact mit seinem PI-Regelverhalten wird für die druckunabhängige Regelung von
Anwendung
VAV-Boxen im Komfortbereich eingesetzt.
Der integrierte D3-Differenzdrucksensor ist auch für sehr kleine Volumenströme geeignet.
Druckmessung
Die wartungsfreie Sensortechnik ermöglicht vielfältige Anwendungen im Komfortbereich:
Wohnungsbau, Büro, Spital, Hotel, Kreuzfahrtschiff usw..
Für die unterschiedlichen VAV-Boxen-Konstruktionen stehen zwei verschiedene
Antrieb
Antriebsvarianten (5 oder 10 Nm) zur Verfügung.
Volumenstrom (VAV/CAV) oder Open-Loop (für Integration in externen VAV-Regelkreis).
Regelfunktion
Bedarfsabhängige Vorgabe des Volumenstroms 
Modbus, z.B. Raumtemperatur / CO
Klimatisierung von Einzelräumen oder Zonen.
Im übergeordneten BACnet / Modbus-System, z.B. mit integrierter Optimiser-Funktion.
Der Antrieb ist mit einer integrierten Schnittstelle für BACnet MS/TP, Modbus RTU und MP-Bus
Wirkungsweise
ausgerüstet, erhält sein digitales Stellsignal vom übergeordneten System und meldet den
aktuellen Status zurück.
Anschlussmöglichkeit für einen Sensor (aktiv oder mit Schaltkontakt). Auf einfache Weise kann
somit das analoge Sensorsignal digitalisiert und an die Bussysteme BACnet, Modbus oder
MP-Bus übertragen werden.
Die Werkseinstellungen decken die häufigsten Anwendungen ab. Je nach Wunsch können
Parametrierung
einzelne Parameter anlagen- oder servicetechnisch mit einem Service-Tool (z.B. ZTH EU)
angepasst werden.
Die Kommunikationsparameter der Bussysteme(Adresse, Baudrate, ...) werden mit dem
ZTH EU eingestellt. Durch Betätigen der Taste «Address» während dem Anschliessen der
Speisespannung werden die Kommunikationsparameter auf die Werkseinstellung zurückgesetzt.
Schnelladressierung: Die BACnet / Modbus-Adresse kann alternativ mit den Tastern im Bereich
1 bis 16 eingestellt werden. Der gewählte Wert wird zum Parameter «Basisadresse» addiert und
ergibt die wirksame BACnet / Modbus-Adresse.
Bei konventioneller Ansteuerung mittels einem analogen Stellsignal können für die
(Hybridbetrieb)
kommunikative Rückmeldung BACnet oder Modbus verwendet werden.
Service-Tool ZTH, PC-Tool Servicebuchse: lokal steckbar oder über PP-Anschluss.
Der Anschluss erfolgt über das integrierte Anschlusskabel.
Der VAV-Compact wird vom VAV-Boxenhersteller (OEM) montiert, der Anwendung entsprechend
eingestellt und kalibriert. Aus diesem Grund wird der VAV-Compact ausschliesslich über den
OEM-Kanal vertrieben.
Typenübersicht Typ
LMV-D3-MOD
NMV-D3-MOD
Der VAV-Compact ist auch mit eingebauter Schnittstelle für die Direktintegration in MP-Bus-
Syteme, in KNX und L
Siehe www.belimo.eu für weitere Informationen und Dokumentation.
VAV-Compact MOD • de-ch • 2018-07 • Änderungen vorbehalten
LMV-D3-MOD
NMV-D3-MOD
-Regler, DDC oder Bus-System, zur energiesparenden
2
Drehmoment Leistungsverbrauch
5 Nm 2 W
10 Nm 3 W
W erhältlich.
®
ON ORKS
VAV-Compact MOD
...  über stetige Führungsgrösse via
min max
Dimensionierung
4 VA (max. 8 A @ 5 ms)
5 VA (max. 8 A @ 5 ms)
Gewicht
ca. 500 g
ca. 700 g
