Interruptor de ventana
Fines de uso
Como lo prescrito en la norma EN 1949, cuando se abre la
ventana el interruptor de ventana Truma interrumpe el fun-
cionamiento del aparato a gas, cuya chimenea está instalada
debajo de la ventana. En la Trumatic C 6002 EH y la Truma
Combi, el dispositivo de desconexión automática está inte-
grado en la unidad de mando. Para todos los demás aparatos
Truma, se necesita adicionalmente el dispositivo de desco-
nexión automática ( Trumatic E, N.º de art.: 39050-00800;
Trumatic C, N.º de art.: 34000-80800; calentador de agua,
N.º de art.: 70020-00800).
Elección del lugar de montaje
El interruptor de ventana deberá colocarse lo más cerca po-
sible a la cerradura de la ventana, ya que aquí la variación del
punto de presión es mínima.
¡El cable del dispositivo de desconexión automática se
coloca de tal manera que no impida el funcionamiento
de una persiana integrada en la ventana!
El cable (2 m) puede dirigirse a derecha, a izquierda o hacia
abajo del interruptor, según sea necesario.
El interruptor de ventana debe colocarse de tal manera,
que esté protegido contra daños (p. ej. durante la lim-
pieza de la ventana, apertura-cierre de cortinas).
Truma Gerätetechnik
GmbH & Co. KG
Wernher-von-Braun-Straße 12
85640 Putzbrunn
7
6b
6a
7
C
open
44
12 V
Instrucciones de montaje

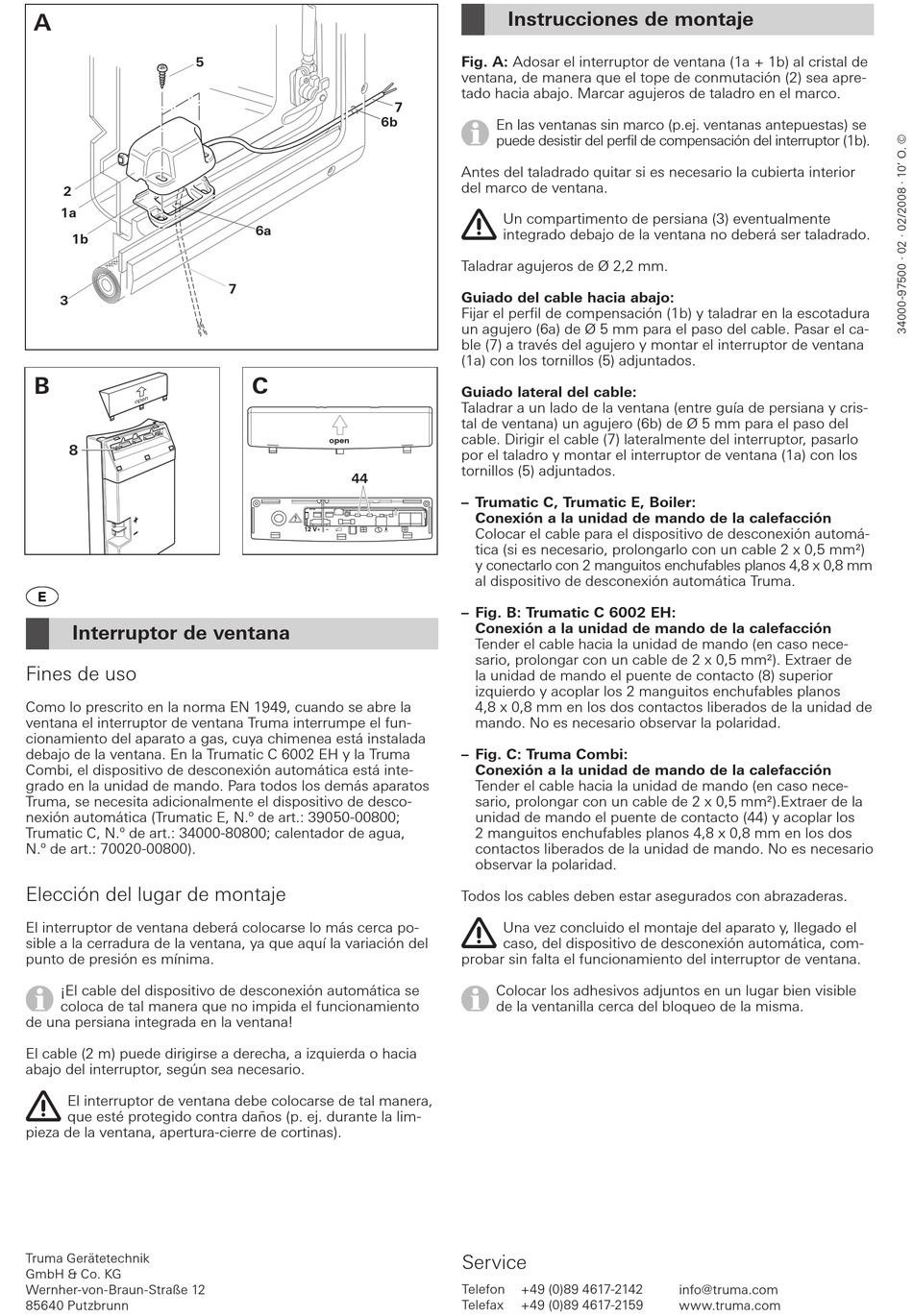

Fig. A: Adosar el interruptor de ventana (1a + 1b) al cristal de
ventana, de manera que el tope de conmutación (2) sea apre-
tado hacia abajo. Marcar agujeros de taladro en el marco.
En las ventanas sin marco (p.ej. ventanas antepuestas) se
puede desistir del perfil de compensación del interruptor (1b).
Antes del taladrado quitar si es necesario la cubierta interior
del marco de ventana.
Un compartimento de persiana (3) eventualmente
integrado debajo de la ventana no deberá ser taladrado.
Taladrar agujeros de Ø 2,2 mm.
Guiado del cable hacia abajo:
Fijar el perfil de compensación (1b) y taladrar en la escotadura
un agujero (6a) de Ø 5 mm para el paso del cable. Pasar el ca-
ble (7) a través del agujero y montar el interruptor de ventana
(1a) con los tornillos (5) adjuntados.
Guiado lateral del cable:
Taladrar a un lado de la ventana (entre guía de persiana y cris-
tal de ventana) un agujero (6b) de Ø 5 mm para el paso del
cable. Dirigir el cable (7) lateralmente del interruptor, pasarlo
por el taladro y montar el interruptor de ventana (1a) con los
tornillos (5) adjuntados.
– Trumatic C, Trumatic E, Boiler:
Conexión a la unidad de mando de la calefacción
Colocar el cable para el dispositivo de desconexión automá-
tica (si es necesario, prolongarlo con un cable 2 x 0,5 mm²)
y conectarlo con 2 manguitos enchufables planos 4,8 x 0,8 mm
al dispositivo de desconexión automática Truma.
– Fig. B: Trumatic C 6002 EH:
Conexión a la unidad de mando de la calefacción
Tender el cable hacia la unidad de mando (en caso nece-
sario, prolongar con un cable de 2 x 0,5 mm²). Extraer de
la unidad de mando el puente de contacto (8) superior
izquierdo y acoplar los 2 manguitos enchufables planos
4,8 x 0,8 mm en los dos contactos liberados de la unidad de
mando. No es necesario observar la polaridad.
– Fig. C: Truma Combi:
Conexión a la unidad de mando de la calefacción
Tender el cable hacia la unidad de mando (en caso nece-
sario, prolongar con un cable de 2 x 0,5 mm²).Extraer de la
unidad de mando el puente de contacto (44) y acoplar los
2 manguitos enchufables planos 4,8 x 0,8 mm en los dos
contactos liberados de la unidad de mando. No es necesario
observar la polaridad.
Todos los cables deben estar asegurados con abrazaderas.
Una vez concluido el montaje del aparato y, llegado el
caso, del dispositivo de desconexión automática, com-
probar sin falta el funcionamiento del interruptor de ventana.
Colocar los adhesivos adjuntos en un lugar bien visible
de la ventanilla cerca del bloqueo de la misma.
