Loewe Individual Sound Bedienungsanleitung Seite 7

Anschließen

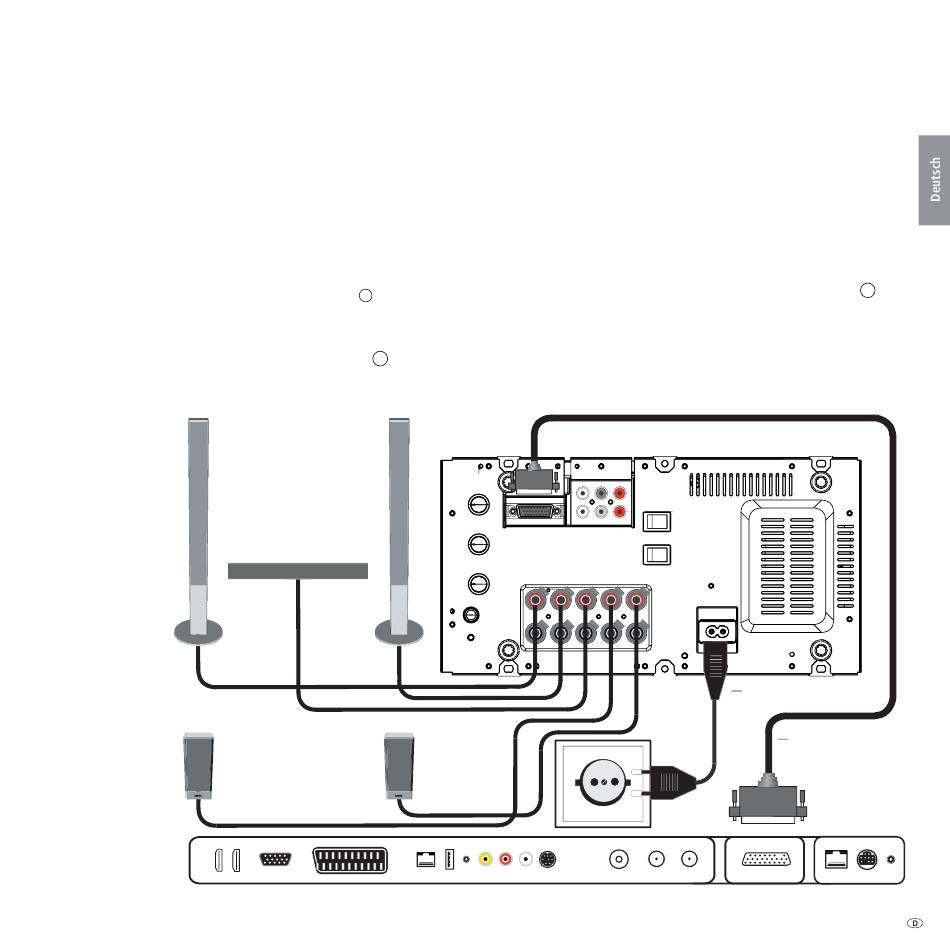

Verkabelung Loewe TV-Gerät (L27xx/SL1xx) – Loewe Subwoofer – Lautsprecher
➠
Das TV-Gerät muss mit einem integrierten digitalen Multikanal-Audio-
Decoder ausgestattet sein. Falls dies nicht ab Werk der Fall ist, wenden Sie
sich bitte an Ihren Händler und fragen ihn nach einem passenden Loewe
Aufrüstsatz.
Montieren Sie das mitgelieferte Audio-Link-Kabel mit dem 25-poligen Stecker
am Loewe TV-Gerät und am Subwoofer (Buchse Audio Link
Schließen Sie das Lautsprecherkabel am Lautsprecher gemäß der entspre-
chenden Installationsanleitung an. Eine der beiden Adern des Lautsprecherka-
bels ist üblicherweise schwarz markiert. Verbinden Sie diese schwarz markierte
Ader jeweils mit der schwarzen Schraubklemme am Subwoofer
schema siehe Abbildung unten) und der schwarzen Klemme am Lautsprecher.
Front
links
Loewe TV-Gerät (L27xx - SL1xx)
).
2
(Anschluss-
8
Front
rechts
Center
Rear Rear
links rechts
Drehen Sie dazu den Schraubverschluss der jeweiligen Klemme am Subwoofer
entgegen dem Uhrzeigersinn ca. 5 Umdrehungen auf. Führen Sie das Drahtende
in die Schraubklemme (seitlich oben rechts) ein und drehen Sie die Schraub-
klemme im Uhrzeigersinn zu. Die nicht markierten Adern verbinden Sie mit den
roten Klemmen.
Verbinden Sie mit dem mitgeliefeten Netzkabel die Buchse 220 - 240 V
Subwoofers mit einer 220-240V 50/60 Hz Steckdose.
Loewe Subwoofer
des
9
Netzkabel
Audio-Link-Kabel
7 -
