Le raccordement

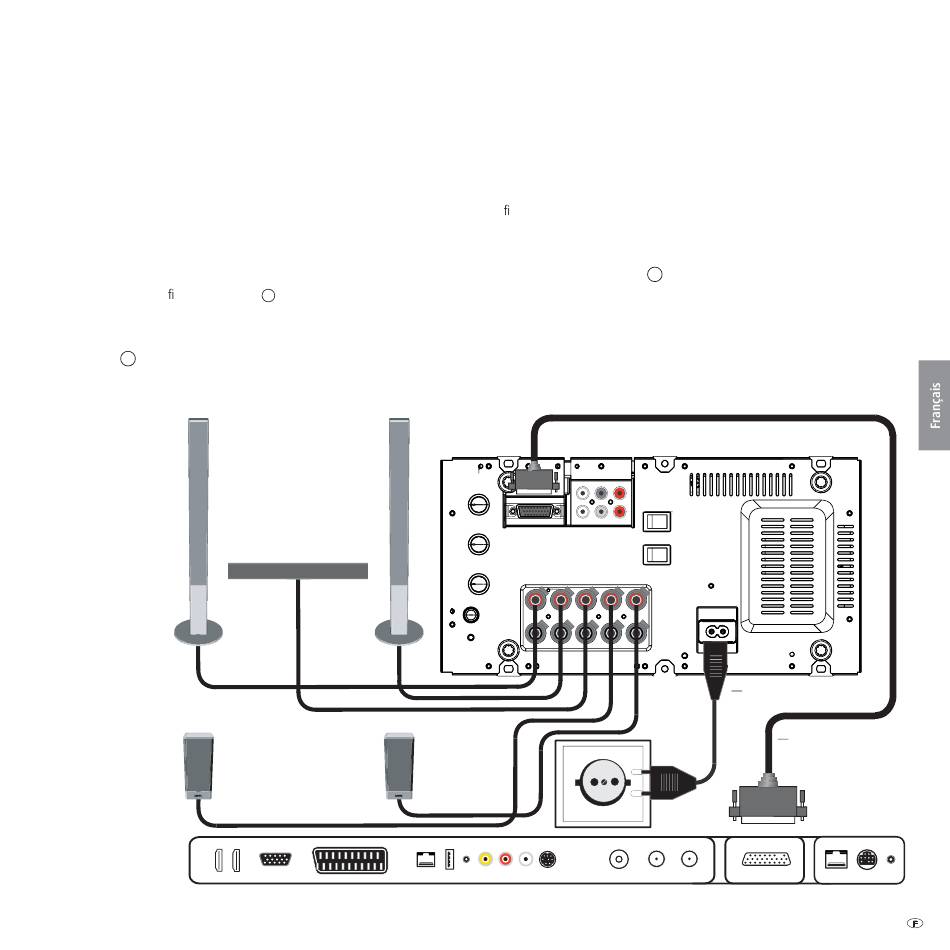

Câblage téléviseur Loewe (L27xx/SL1xx) – Loewe Subwoofer – Haut-parleurs
➠
Le téléviseur doit être équipé d'un décodeur audio multicanal numérique
intégré . Si cela n'est pas le cas dans la configuration usine, veuillez vous
adresser à votre revendeur en lui demandant une extension de Loewe adap-
tée.
Montez le câble Audio Link fourni avec le connecteur à 25 pôles sur le téléviseur
Loewe et le subwoofer ( che Audio Link
Branchez le câble du haut-parleur au haut-parleur selon la notice d'installation
correspondante. L'un des deux brins du câble du haut-parleur porte norma-
lement une marque noire. Reliez le brin marqué en noir à la borne à vis noire
du subwoofer (schéma de raccordement, voir illustration ci-dessous) et à la
8
borne noire du haut-parleur. Déserrez pour cela la capsule à vis de la borne du
Avant
gauche
Téléviseur Loewe (L27xx - SL1xx)
).
2
Avant
droit
Centre
Arrière Arrière
gauche droit
subwoofer dans le sens contraire des aiguilles d'une montre d'environ 5 tours.
En lez l'embout du câble dans la borne à vis (sur le côté, en haut à droite) et
vissez la borne à vis dans le sens des aiguilles d'une montre. Reliez les conduc-
teurs ne portant aucun marquage aux bornes rouges.
Branchez la prise 220 - 240 V du subwoofer à une prise électrique 220 -
9
240 V 50/60 Hz au moyen du câble secteur.
Loewe Subwoofer
Câble secteur
Câble Audio Link
