Collegamento

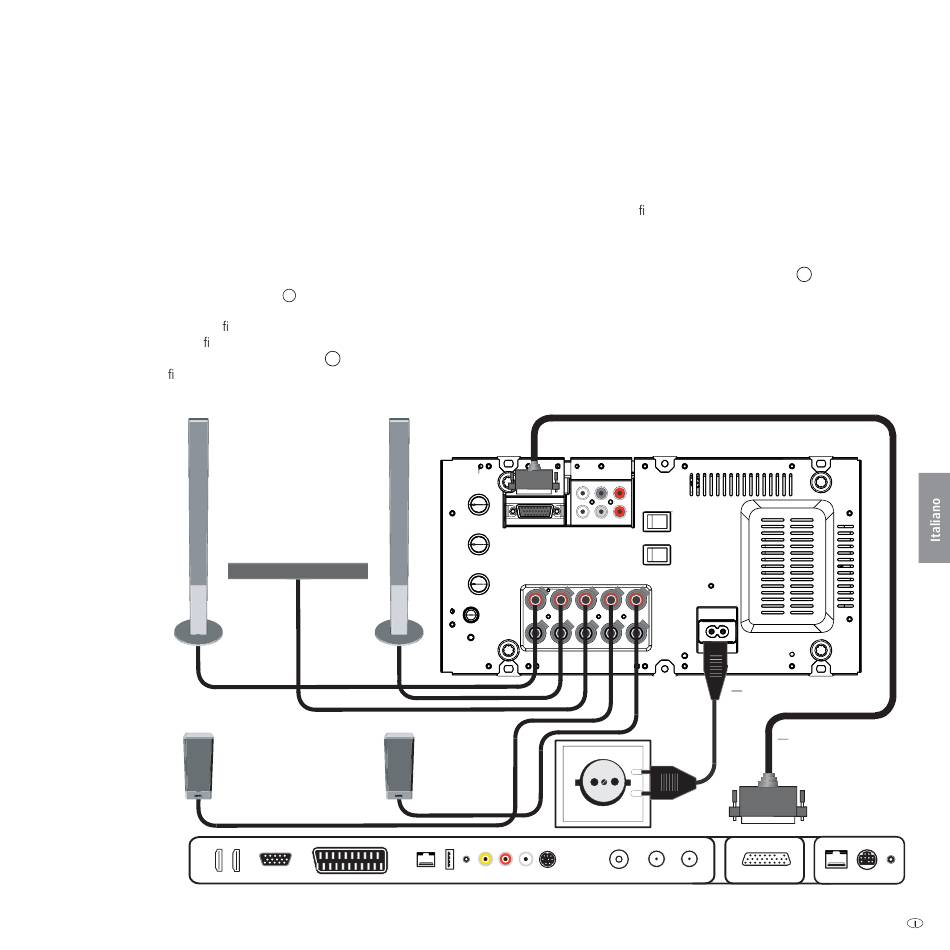

Cablaggio dell'apparecchio TV Loewe (L27xx/SL1xx) – Subwoofer Loewe – Altoparlante
➠
L'apparecchio TV deve essere corredato di un decoder audio digitale multi-
canale. Se detto modulo non fosse stato predisposto dal produttore, rivol-
gersi al proprio rivenditore di fiducia e richiedere un kit di espansione Loewe
adeguato.
Montare il cavo Audio Link fornito con il connettore a 25 poli sull'apparecchio
TV Loewe e sul subwoofer (Presa Audio Link
Collegare il cavo dell'altoparlante all'altoparlante seguendo le rispettive istru-
zioni di installazione. Uno dei due li del cavo dell'altoparlante generalmente
è marcato in nero. Collegare il lo del cavo dell'altoparlante marcato in nero
rispettivamente al morsetto a vite nero del subwoofer
collegamento vedere la gura in basso) e al morsetto nero dell'altoparlante.
frontale
posteriore
Apparecchio TV Loewe (L27xx - SL1xx)
).
2
(per lo schema di
8
Vista Vista
frontale
Centro
Vista Vista
posteriore
Serrare la vite di arresto del morsetto del subwoofer con 5 giri in senso antio-
rario. Inserire l'estremità del lo nel morsetto a vite (in alto a destra) e serrare
il morsetto a vite in senso orario. Le anime non segnate vanno collegate con i
morsetti rossi.
Con il cavo di rete fornito, collegare la spina da 220-240 V
una presa da 220-240V 50/60 Hz.
Subwoofer Loewe
del subwoofer a
9
Cavo di rete
Cavo Audio Link
25 -
