12
4.
Steuerung
4.1
Funktion Spülen / Abpumpen
Die Steuerung der Funktionen Spülen und Abpumpen obliegt der elektronischen Steuerung, die ab-
wechselnd die Wicklungen der beiden Pumpen mittels eines in der Steuerelektronik integrierten Wech-
selrelais speist.

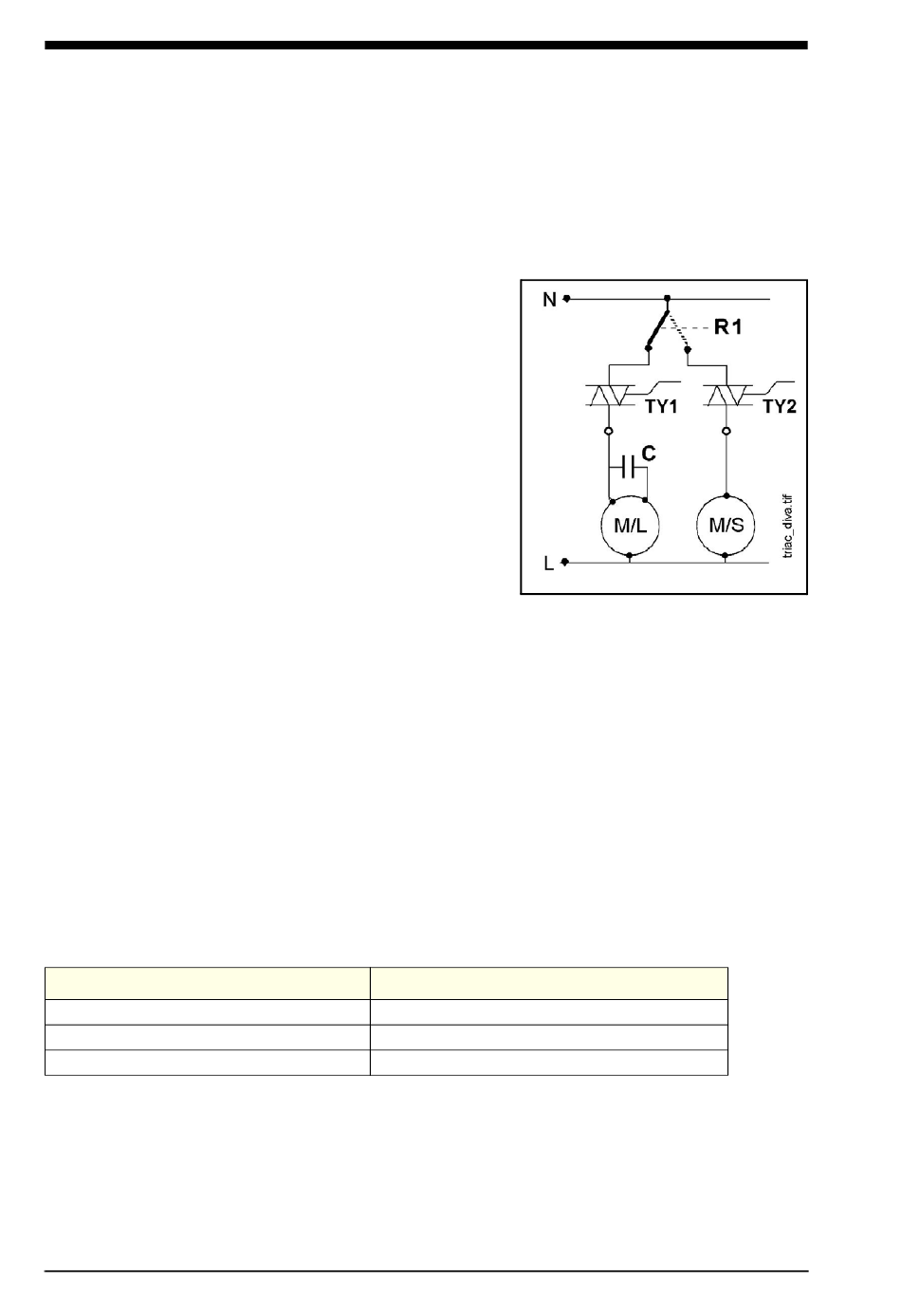

Die Steuerung des elektrische Motorsteuerkreises erfolgt
durch:
-
das Relais (R1), das die abwechselnde Speisung der bei-
den Motorwicklungen bestimmt.
Die Steuerung der Umschaltung ist folgendermaßen festge-
legt:
Umwälzpumpe =>
Laugenpumpe =>
-
den Triac (TY1), der die Wicklung der Umwälzpumpe
speist und auch die Motordrehzahl bestimmt.
-
den Triac (TY2), der die Wicklung der Umwälzpumpe bei
konstanter Rotationsgeschwindigkeit speist.
4.2
Umwälzpumpe
-
Einphasenasynchronmotor mit variabler Geschwindigkeit
-
Einseitige Rotationsrichtung
-
Ein im Inneren angebrachter Tachometer-Sensor, der an die elektronische Steuerung angeschlos-
sen ist, erhebt konstant die Motorgeschwindigkeit.
4.2.1
Bestimmung der Geschwindigkeit
Die elektronische Steuerung ist die Einheit, die während des Spülprogrammablaufs die Motorfunktion
steuert und die verschiedenen Geschwindigkeiten (kontrolliert oder variabel) bestimmt. Über ein Signal
des tachometrischen Systems erfasst die elektronische Steuerung (Mikroprozessor) die Motorge-
schwindigkeit und schaltet nach entsprechenden Berechnungen den Triac ein, um die festgelegte Ge-
schwindigkeit zu erzeugen.
Folgende Motorgeschwindigkeiten kommen wahrend des Spülprogrammablaufs zum Einsatz:
KONTROLLIERTE Geschwindigkeit
1600 U/min
2300 Rom
2800 Rom
RELAIS im Ruhezustand
RELAIS aktiviert
Service Manual DIVA - EDW 1001
VARIABLE Geschwindigkeit
1600 -> 2800 Rom
Nur zum internen Gebrauch
