(D) Bedienungsanleitung
Laser-Entfernungsmesser PRO X7
Achtung! Lesen Sie diese Anleitung komplett vor Benutzung des op-
tischen Gerätes und bei Weitergabe der Lasereinrichtung ist diese
mitzugeben.
- Den Laserstrahl nicht auf Personen richten (auch Laser der
Klasse 1 dürfen nicht auf Personen gerichtet werden, da es durch
Blendung zu Unfällen kommen kann).
- Nicht in den direkten oder reflektierten Strahl blicken.
- Bei der Verwendung von Lasereinrichtungen der Klassen 1M und
2M dürfen keine optischen Instrumente zur Betrachtung der
Strahlungsquelle verwendet werden. Dies kann zu einer Über-
schreitung der Expositionsgrenzwerte führen.
Art.-Nr. 31929

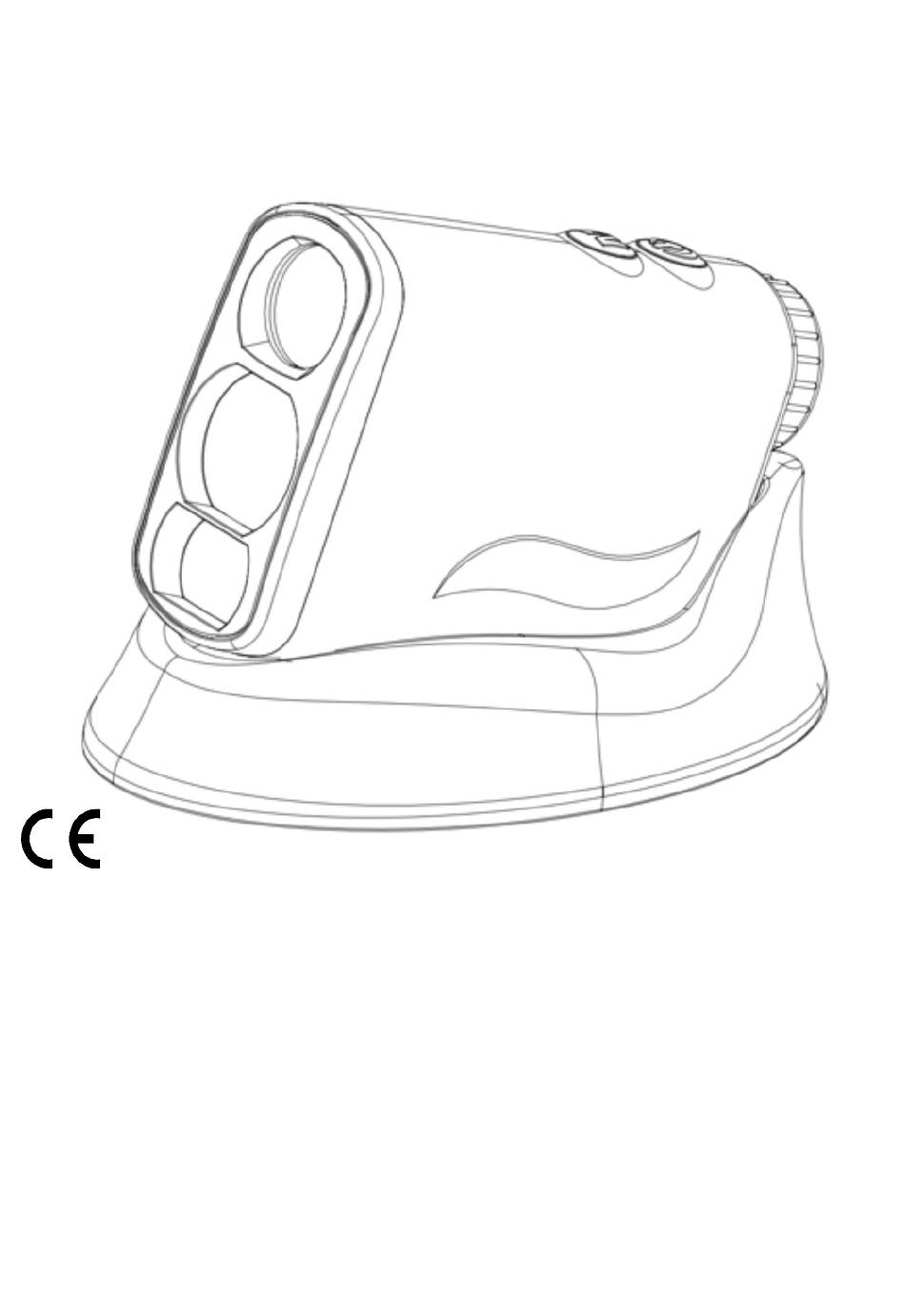

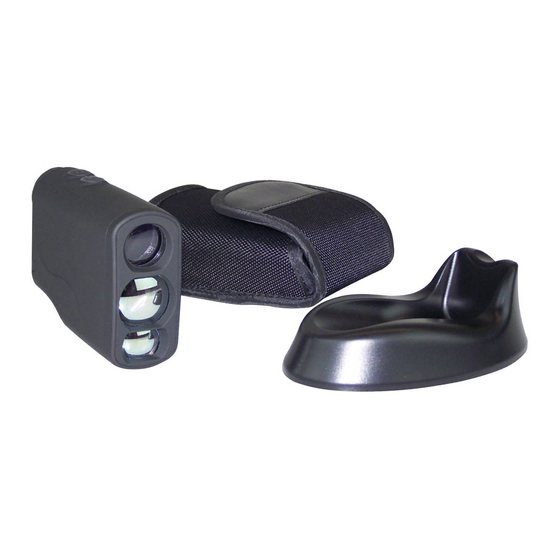

Kabellose Aufladung des Lithium
Polymer Akkus auf der Ladestation
1
Verwandte Anleitungen für Bushnell PRO X7
Inhaltszusammenfassung für Bushnell PRO X7
- Seite 1 (D) Bedienungsanleitung Laser-Entfernungsmesser PRO X7 Art.-Nr. 31929 Kabellose Aufladung des Lithium Polymer Akkus auf der Ladestation Achtung! Lesen Sie diese Anleitung komplett vor Benutzung des op- tischen Gerätes und bei Weitergabe der Lasereinrichtung ist diese mitzugeben. - Den Laserstrahl nicht auf Personen richten (auch Laser der Klasse 1 dürfen nicht auf Personen gerichtet werden, da es durch...
- Seite 2 1. Einschalten Halten Sie die Ein Aus-Taste etwa 1 Sekunde lang gedrückt. Der Anzeigebildschirm ist der Standardbe- reichsmodus. Für die anschließende Verwendung ist der An- zeigebildschirm der letzte Benutzungsbild- schirm. 2. Maßeinheiten ändern Halten Sie die Taste 3 Sekunden lang ge- drückt, um zwischen Meter (M) und Yard (Y) umzuschalten.
- Seite 3 4. Drahtloses Laden 1. Schließen Sie das USB-Kabel an die drahtlose Ladestation und die Stromquelle an (USB-Netzadapter / Powerbank / PC / Fahrzeug usw. - USB-Anschluss) (alles ok), und die Stromversorgungsanzeige leuchtet auf. 2. Setzen Sie den Entfernungsmesser in die Ladestation. Die Anzeige- leuchte bleibt an, der Ladevorgang beginnt.
- Seite 4 5. Modi ändern Halten Sie die Taste gedrückt, um zwischen „Ranging“, „Scan“, „Pin Lock“, „Golfdistanzkorrektur“, „Nebel“, „Horizontaldistanzmessung“, „Vertikale Höhe“ und „Geschwindigkeitsmodus“ zu wählen. 5-1 Bereichsmodus Prinzip: Drücken Sie die Taste, um zu beginnen.
- Seite 5 5-2 Scanmodus Prinzip: Im Scan-Modus gibt der Laser eine kontinuierliche Strahlung aus. Jede zu messende Entfernung wird nacheinander angezeigt. Halten Sie beim Einschalten des Bereichs im Ranging-Modus Taste gedrückt, um den Scan-Modus einzustellen. Automatisches Beenden nach 20 Sekunden ununterbrochener Reich- weitenmessung.
- Seite 6 5-3 Pin Lock-Modus Prinzip: Im Pin Lock Scan-Modus kann der Punkt D von einer Reihe von Punk- ten im Hintergrund nach außen isoliert sein und nur die Entfernung d1 zum Punkt beibehalten. So erreichen Sie die automatische Verriegelung des Abstandes der Fah- nenstange.
- Seite 7 Wenn der Bildschirm für den Modus Fahnenstange-Scanmodus ange- zeigt wird, halten Sie die Taste gedrückt, um die Pin-Lock-Scan- Funktion zu starten. Das Flaggensymbol im Bildschirmfeld um das Symbol blinkt. Der Messpunkt des Messgeräts im gemessenen Scan vor und zurück auf beiden Seiten des Fahnenmastes, der Fahnenmast der gemessenen Daten zu den Daten wird beibehalten, und der Bildschirmbanner um die Box blinkt nicht mehr, was bedeutet, dass der Fahnenmast Daten ent- hält und gesperrt ist.
- Seite 8 1. Nicht korrigierte Parabelschläge 2. Die tatsächliche Entfernung der Ballparabel Punkt B ist die Pole Position Die Steigung ist negativ, die Entfernung sollte nahe an der Schlag- weite liegen. Drücken Sie die Taste und lassen Sie sie los, um den Golf-Distanz- Korrekturmodus einzustellen.
- Seite 9 5-5 Nebelmodus Prinzip: Drücken Sie die Taste und lassen Sie sie los, um den Nebelmodus einzustellen. Nebel-Modus Kurz die Taste drücken, um den Bereich zu starten. Der Fog-Modus löst die durch Nebel verursachten Störungen. Hinweis: 1. Im Nebelmodus sollte die effektive Entfernung mehr als 25 m betragen 2.
- Seite 10 5-6 Horizontaldistanzmaß Prinzip: Abstand messen: AC oder AB Horizontale Entfernung: AD Drücken Sie die Taste und lassen Sie sie los, um den Horizontalent- fernungsmodus einzustellen. Drücken Sie kurz die Horizontaler Abstand Winkel Aus-Taste, um Abstand und Winkel zu messen. Nach der Berechnung werden alternativ horizontale Entfernung und Winkel...
- Seite 11 5-7 Vertikaler Höhenmessmodus Prinzip: Messen Sie den Abstand zwischen zwei Punkten (Bottom und Top) in vertikaler Richtung und den Win- kel (a) zwischen den beiden Punkten, um die verti- kale Höhe zwischen den beiden VH zu berechnen. Der Zielpunkt wird am unteren Rand des Messobjekts ausgerichtet. Hal- ten Sie die Taste gedrückt.
- Seite 12 5-8 Geschwindigkeitsmodus Drücken Sie die Taste und lassen Sie sie los, um den Geschwindigkeitsmodus einzustellen Prinzip: Methode:...
- Seite 13 Halten Sie die Taste gedrückt, um die Einheit KM / H und M / H um- zuschalten. Drücken Sie die Ein Aus-Taste um die Geschwindigkeitsmessung zu starten. Bewegen Sie sich die Ziele zweimal, dann wird die Geschwindigkeit des sich bewegenden Objekts angezeigt. Drücken Sie die Ein Aus-Taste um die Messgeschwindigkeit zu star- ten.
- Seite 14 Ziele messen: 1. Hochreflexionsziele (Autobahnführungspfosten) 2. Mittleres Reflexionsziel (Gebäudewand) 3. Allgemeines Reflexionsziel (Land / Holz) 4. Niedriges Reflexionsziel (Golffahnenmast) Unterschiedliche Ziele beeinflussen die Messleistung. Eine höhere Re- flexion misst eine größere Entfernung und umgekehrt. Die Entfernungsentfernung basiert auf folgenden Bedingungen: 1.
- Seite 15 Techn. Daten: Objektivdurchmesser: 21 mm Vergrößerungsstärke: 6x Sichtfeld: 7,2° Augenabstand: 16 mm Auflösung: +/- 0,5 m bei einem Abstand von <200 m; +/- 1 m bei einer Entfernung von> 200 m; Max Reichweite: 600 m Mindestreichweite: 5 m Einheit: Meter / Yard Akku: Lithium Polymer Wasserdicht: IPX4 Messbereich: 5-600 m...
