Betriebs- und Montageanleitung 1SD/2SD
Seitenkanalverdichter bei Netzbetrieb:
DE
Bei Netzbetrieb an sinusförmiger Wechselspannung erfüllen
die in den Geräten eingebaute Asynchronmotoren mit Käfi g-
läufer die Anforderungen an die EG-Richtlinie „Elektromag-
netische Verträglichkeit" 2014/30/EU unter Berücksichtigung
der Normen EN 61000-6-4 (Störaussendung Industrie)
EN 61000-6-3 (Störaussendung Wohnbereich).
Seitenkanalverdichter
(FU):
Vor der Inbetriebnahme und beim Betrieb der Geräte am
Frequenzumrichter (sofern dafür geeignet) müssen zur
Erreichung der Anforderungen der EG-Richtlinie „Elektro-
magnetische Verträglichkeit" 2014/30/EU
EMV-Hinweise des Frequenzumrichterherstellers und die
Angaben in der Elektror- Betriebs- und Montageanleitung
beachtet werden.
Wird das Gerät zusammen mit einem Frequenzumrichter-
Paket für Schaltschrank- oder motornahe Wandmontage
ausgeliefert, ist unter Beachtung der oben genannten EMV-
Hinweise die Einhaltung der EN 61800-3 Kategorie C2 (In-
dustriebereich) möglich.
Warnung!
In einer Wohnumgebung kann dieses Produkt
hochfrequente Störungen verursachen, die Ent-
störmaßnahmen erforderlich machen können.
Seitenkanalverdichter mit aufgebautem Frequenz-
umrichter (FUK):
Geräte mit direkt aufgebautem Frequenzumrichter erfüllen
unter Berücksichtigung der EMV-Hinweise des Frequenz-
umrichterherstellers und den Angaben in der Elektror- Be-
triebs- und Montageanleitung die Anforderungen an die EG-
Richtlinie „Elektromagnetische Verträglichkeit" 2014/30/EU
unter Berücksichtigung der Norm EN 61800-3 Kategorie C2
(Industriebereich).
Warnung!
In einer Wohnumgebung kann dieses Produkt
hochfrequente Störungen verursachen, die Ent-
störmaßnahmen erforderlich machen können.
Vor der Inbetriebnahme ist in jedem Fall ein CE-Konformi-
tätsbewertungsverfahren mit den zutreffenden Normen und
Richtlinien durchzuführen.
6
4 ANGABEN ZU BETRIEB UND
VERWENDUNG
4.1 Grundlegende Hinweise
Bitte beachten Sie die unter 1.1 beschriebenen Hinweise zur
bestimmungsgemäßen Verwendung, sowie die unter 1.2 bis
1.11 beschriebenen Sicherheitshinweise.
Wenn im Betrieb der Bemessungsstrom des Antriebsmotors
überschritten wird, prüfen Sie, ob Netzspannung und -fre-
quenz mit den Daten des Gerätes übereinstimmen.
Nach Schutzabschaltungen wie z.B. Auslösen des Motor-
schutzschalters, Ansprechen des Temperaturwächter (Öff-
nerkontakt) oder Schutzabschaltung des Frequenzumrich-
ters bei FU-Anwendungen ist ein Neustart des Gerätes erst
nach Identifi kation und Beseitigung der Störungsursache
zulässig.
Bei Seitenkanalverdichtern, die nicht über die ganze Kennli-
nie einsetzbar sind, kann bei zu großem Anlagenwiderstand
der Motor überlastet werden (zu hohe Stromaufnahme).
Wenn eine Überlastung aufgrund des Anlagenwiderstandes
nicht ausgeschlossen werden kann, ist ein druck- bzw. saug-
seitiges Begrenzungsventil vorzusehen.
bei Frequenzumrichterbetrieb
unbedingt die
Hinweis!
Es ist unzulässig die 2SD-Reihe mit einem
Begrenzungsventil als dauerhaften Überlast-
schutz zu betreiben.
Der Seitenkanalverdichter darf keinen Schwing- oder Stoß-
belastungen ausgesetzt werden.
4.2 Frequenzumrichterbetrieb
Durch den Einsatz eines Frequenzumrichters ist ein großer
Drehzahlstellbereich möglich, wobei nur eine geringe belas-
tungsabhängige Drehzahldifferenz zwischen Leerlauf und
max. Belastung der Seitenkanalverdichter auftritt.
Für den störungsfreien Betrieb der Seitenkanalverdich-
ter ist es wichtig, dass der Umrichter folgende Forderun-
gen erfüllt:
• Umrichterleistung gleich oder größer Motorleistung *)
• Umrichterstrom gleich oder größer Motorstrom *)
• Ausgangsspannung des Umrichters gleich der
Motorbemessungsspannung
• Die Pulsfrequenz des Umrichters sollte 8 kHz betragen,
da eine geringere Pulsfrequenz starke Motorgeräusche
erzeugt
• Die Werte zu den Maximal-/Mindestfrequenzen stehen
unter 1.10.
• Der Umrichter muss einen Anschluss für einen Temperatur-
wächter (Öffnerkontakt) haben
*) Werte siehe Leistungsschild
Der Motor kann in Dreieck- oder Sternschaltung, je nach Ein-
gangsspannung des Umrichters betrieben werden.

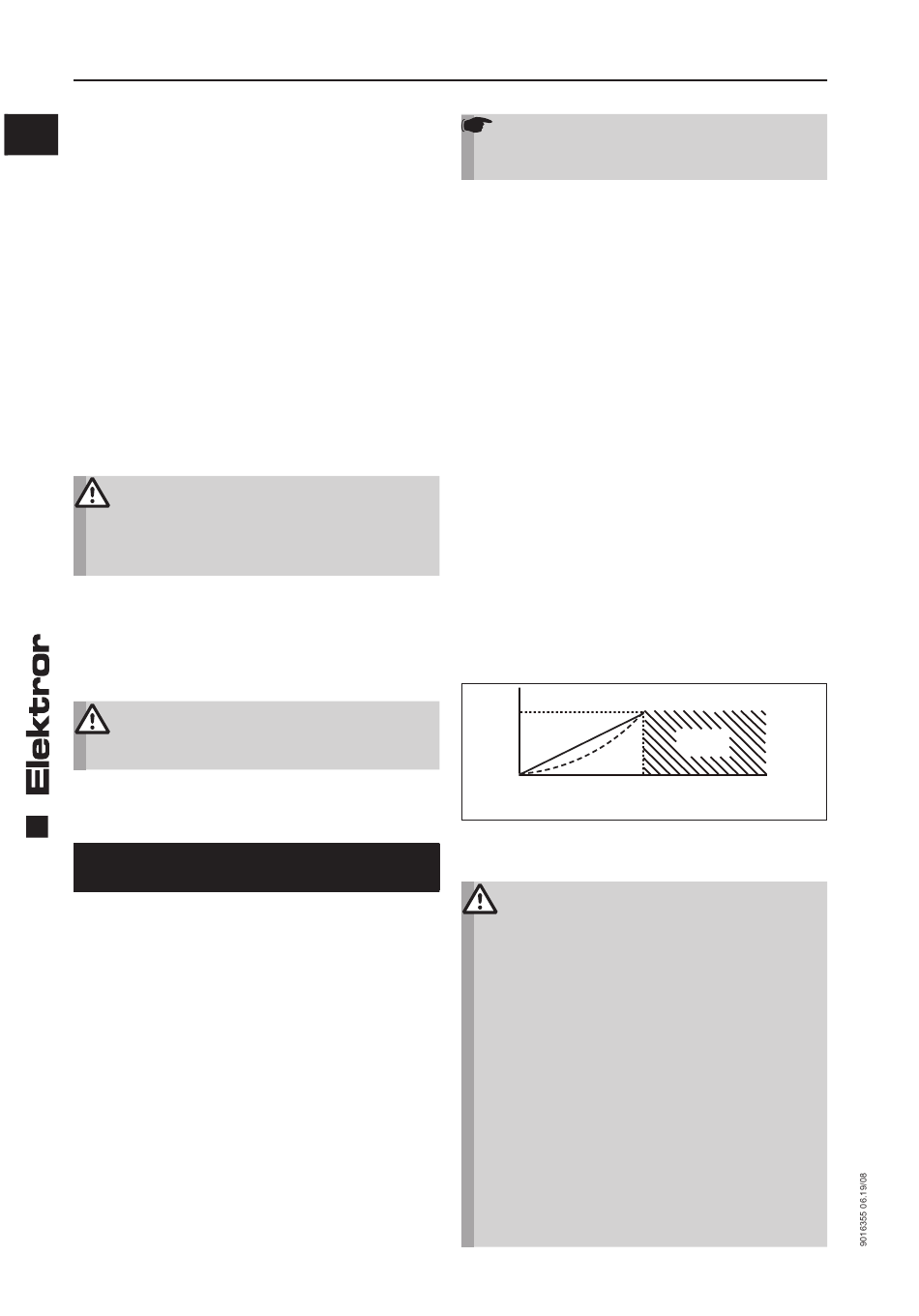

Unbedingt ist folgende U/f-Zuordnung am Umrichter
einzustellen.
U
B
0
f und U = siehe Leistungsschild
B B
Bei Nichtbeachtung steigt der Motorstrom überproportional
an und der Antriebsmotor kommt nicht auf Bemessungsdreh-
zahl.
Warnung!
Zur Vermeidung von Personenschäden bzw. einer
Zerstörung des Seitenkanalverdichters und einer
Motorüberlastung darf keinesfalls am Umrich-
ter eine höhere Frequenz (Drehzahl) eingestellt
werden, als die Frequenz (f
Leistungsschild angegeben ist, da entweder der
Motor überlastet wird, oder durch die überhöhte
Drehzahl der Seitenkanalverdichter zerstört wer-
den kann. Die Temperaturfühler sind zum Schutz
des Antriebsmotors an den entsprechenden
Umrichtereingängen anzuschließen. Einphasen-
Wechselstrommotoren sind für Umrichterbetrieb
nicht geeignet.
Die vom Lieferanten des Frequenzumrichters in
den jeweiligen Bedienungs- oder Applikations-
handbüchern beschriebenen Installations- und Si-
cherheitshinweise sind unbedingt einzuhalten,
um einen sicheren und störungsfreien Betrieb zu
gewährleisten.
Zusätzlich ist bei FUK-Geräten zu beachten, dass
es bei besonderen Umgebungsbedingungen zu
einer starken Verschmutzung der Kühlrippen
www.elektror.de
verbotener
Bereich
f
B
), welche auf dem
B
