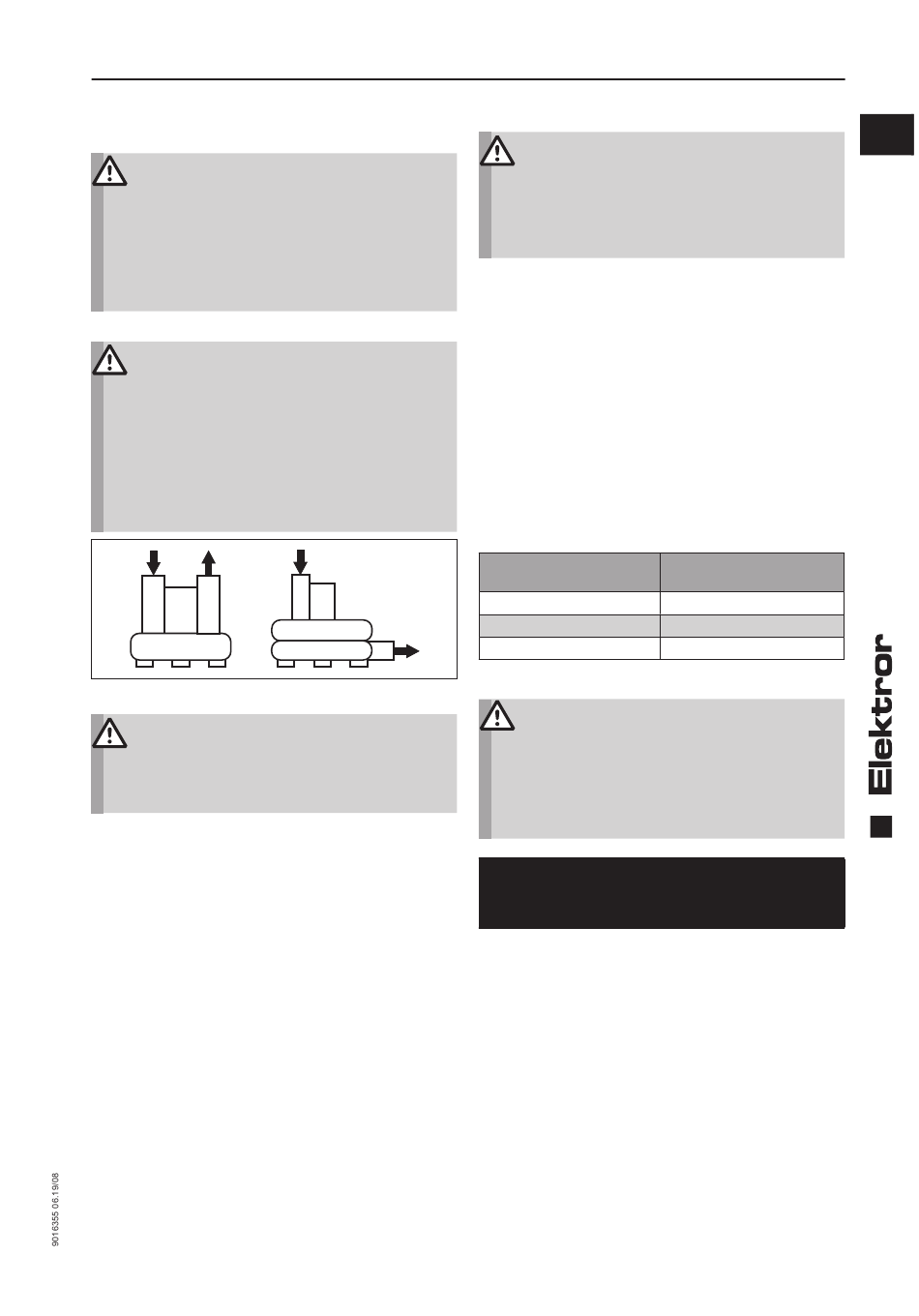

www.elektror.de
1.5 Ansaugwirkung
Seitenkanalverdichter erzeugen eine starke Saugwirkung.
Warnung!
Am Ansaugstutzen können Gegenstände, Klei-
dungsstücke und auch Haar angesaugt werden.
Verletzungsgefahr!
Während des Betriebs nicht in der Nähe der An-
saugöffnung aufhalten. Der Seitenkanalverdichter
darf nie mit offenem Ansaugstutzen betrieben
werden und muss daher mit einem Schutzgitter
nach DIN EN ISO 13857 abgedeckt werden.
(Verletzungsgefahr durch Laufrad!).
1.6 Ausblaswirkung
Warnung!
Sehr starke Ausblaswirkung am Ausblasstutzen.
Angesaugte Gegenstände können mit hoher
Geschwindigkeit heraus geschleudert werden
(Verletzungsgefahr!).
Seitenkanalverdichteren eignen sich ausschließ-
lich zum Fördern von Reinluft. Um das Ansaugen
von Fremdkörpern oder Verunreinigungen, die
ausgeblasen werden könnten, zuverlässig zu
verhindern, müssen diese unbedingt vor Eintritt
in den Seitenkanalverdichter ausgefi ltert werden.
Nicht in den Ausblasstutzen hineingreifen!
1.7 Temperatur
Warnung!
Das Motoren-/Verdichtergehäuse erwärmt sich
während des Betriebs. Wenn die Temperatur über
+50° C ansteigt, muss der Seitenkanalverdichter
vom Betreiber vor direktem Berühren geschützt
werden (Verbrennungsgefahr!).
1.8 Motorschutzschaltung
Vor Inbetriebnahme des Seitenkanalverdichters muss der
Antriebsmotor mit einem Motorschutzschalter abgesichert
werden (gilt nicht für Frequenzumrichter betriebene Geräte).
Für Frequenzumrichter betriebene Geräte ist der vorhande-
ne Temperaturwächter (Öffnerkontakt) am Umrichter anzu-
schließen und auszuwerten.
1.9 Geräuschentwicklung
Die vom Seitenkanalverdichter abgestrahlten Geräusche
sind nicht über den gesamten Leistungsbereich konstant.
Die abgestrahlten Geräuschpegel bitte der Tabelle auf Seite
18 entnehmen.
In bestimmten ungünstigen Einzelfällen ist eine Schalldäm-
mung erforderlich (Messungen durch den Betreiber werden
empfohlen). Die Schalldämmung muss der Betreiber vor-
nehmen, damit die gesetzlich zugelassenen Höchstwerte an
Arbeitsplätzen in der Umgebung des Seitenkanalverdichters
nicht überschritten werden.
Schalldämmung jeglicher Art darf zu keiner unzulässigen
Erhöhung der Umgebungstemperatur über max. +40°C am
Antriebsmotor führen.
Betriebs- und Montageanleitung 1SD/2SD
1.10 Drehzahlen
Warnung!
Zur Vermeidung von Personenschäden darf die
auf dem Motorleistungsschild gestempelte
maximale Drehzahl keinesfalls überschritten wer-
den. Bei einer Überschreitung droht die Gefahr
einer mechanischen Zerstörung des Seitenkanal-
verdichters.
Hierbei besteht Verletzungs- und Lebensgefahr!
Jedes Bauteil am Seitenkanalverdichter besitzt individuelle
Eigenfrequenzen. Diese können durch bestimmte Drehzah-
len des Seitenkanalverdichters angeregt werden, was zu ei-
nem möglichen Resonanzbetrieb führt.
Die Seitenkanalverdichter sind so konstruiert, dass Reso-
nanzen bei konstanter Betriebsdrehzahl in der Regel nicht
auftreten.
Wird der Seitenkanalverdichter an einem Frequenzumrich-
ter betrieben, könnte unter Umständen bei einer geänderten
Drehzahl eine Anregung erfolgen. Diese Umstände werden
auch durch die kundenindividuelle Einbausituation bzw.
durch die lufttechnische Anbindung beeinfl usst.
Sollten diese Eigenfrequenzen innerhalb des Drehzahlberei-
ches des Seitenkanalverdichters liegen, dann müssen diese
durch eine entsprechende Parametrierung des Frequenzum-
richters ausgeschlossen werden.
Maximalfrequenz
(siehe Leistungsschild)
50 Hz
60 Hz
> 60 Hz
1.11 Elektrische Gefährdungen
Gefahr!
Gefahr durch elektrischen Strom!
Spannungsführende Bauteile stehen unter Strom
und verursachen tödliche Verletzungen!
Setzen Sie das Gerät vor dem Öffnen, Hineinfas-
sen oder Einführen von Werkzeugen außer Be-
trieb, prüfen die Spannungsfreiheit und sichern
es gegen Wiederanlauf.
2 INFORMATIONEN ÜBER TRANSPORT,
HANDHABUNG UND LAGERUNG DER
MASCHINE
2.1 Transport und Handhabung
• Prüfen Sie vor Montage und Inbetriebnahme alle Teile auf
Transportschäden. Ein beschädigter Seitenkanalverdich-
ter kann ein erhöhtes Sicherheitsrisiko bedeuten und soll
daher nicht in Betrieb gesetzt werden.
• Seitenkanalverdichter nicht ungeschützt im Freien lagern
(vor Feuchtigkeit schützen).
• Hebezeug sicher anschlagen. Nur Hebezeuge und Last-
aufnahmeeinrichtungen mit ausreichender Tragfähigkeit
verwenden. Transportwege sichern.
DE
Mindestfrequenz
5 Hz
5 Hz
20 Hz
3
