Abschnitt 2 Einstellung des M170 FPD- Monitors

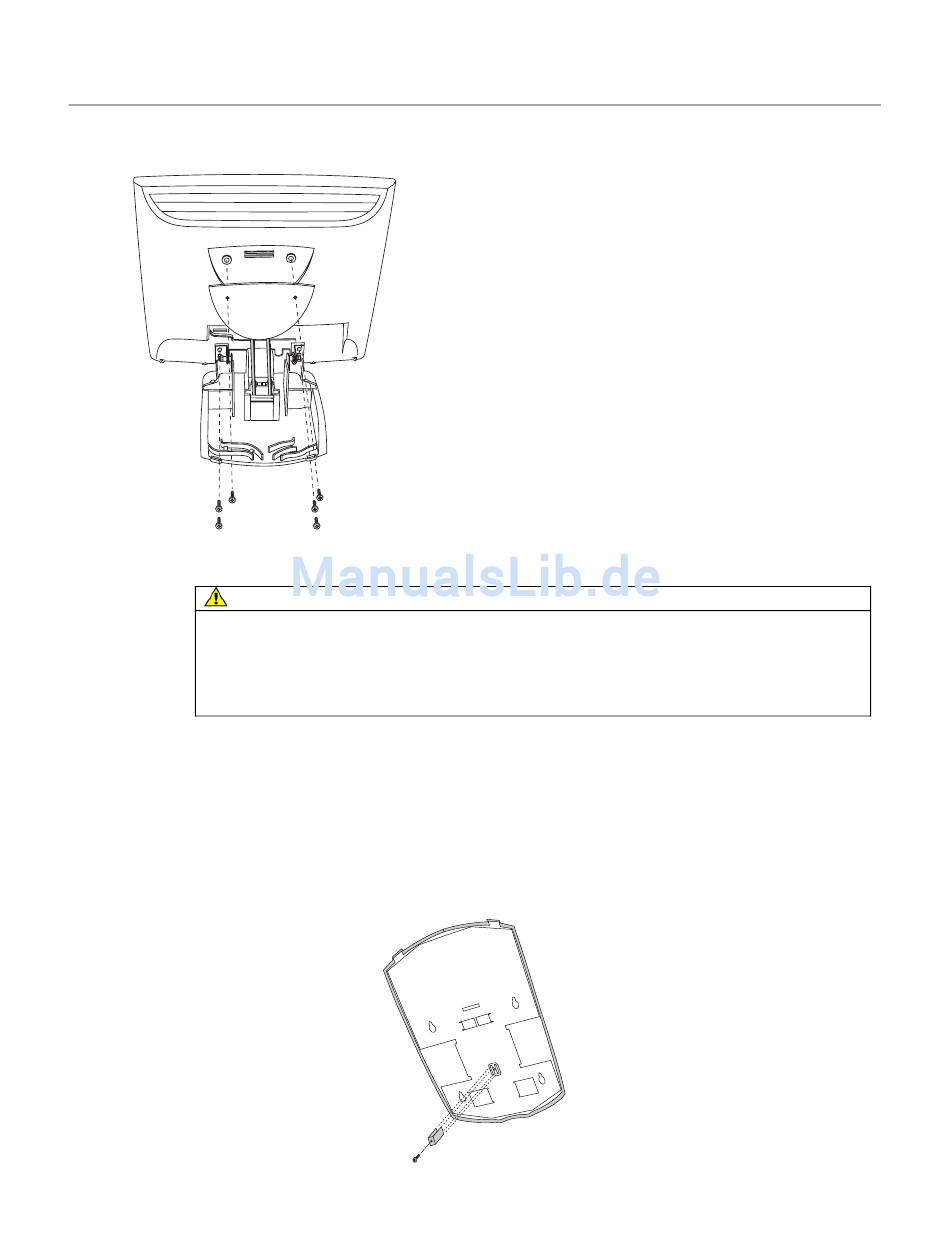

Abb. 6 – Abmontieren des Displays von Basis für Armbefestigung
M170 Arretierungsmechanismus für Wandmontage
ACHTUNG
Um die Gefahr leichter oder moderater Verletzungen oder Beschädigungen am Monitor
zu vermeiden:
•
Den Monitor nie ohne montierten Arretierungsmechanismus an einer Wand montieren.
•
Eine Verankerung benutzen, die auf das Gewicht des Gerätes ausgelegt ist.
•
Einen Fachmann befragen, bevor Sie versuchen, das Gerät an einer Wand zu montieren.
Benutzen Sie den Arretierungsmechanismus, der mit dem Monitor in einer separaten Tüte
mitgeliefert wird, um den M170 für die Wandmontage zu arretieren. Stellen Sie den
Monitor flach (90 Grad) und verriegeln Sie den vorderen Riegel. Als zusätzliche
Maßnahme den U-förmigen Metallclip in die Löcher an der Basis einführen – siehe
nachfolgende Zeichnung. Schrauben Sie die Schraube fest. Ihr Monitor kann jetzt sicher
an der Wand befestigt werden.
Abb. 7 Arretierungsmechanismus für Wandmontage
Schritt 1 – Vorderen Mechanismus entriegeln
und alle Kabel vom LCD abklemmen.
Schritt 2 – Gerät mit Vorderseite sicher auf
eine nicht kratzende Oberfläche auflegen, die
beiden Schrauben am Leistungsschild und
Abstützungen vom LCD entfernen.
Abstützungen aus Basis herausnehmen und
seitlich ablegen.
Schritt 3 – Dann die vier Schrauben am
Gelenk entfernen und Basis sorgfältig
ausbauen.
3M Touch Systems Markeninformationen
