Inhaltszusammenfassung für 3M M170
- Seite 1 M170 Flachbildschirm Bedienungsanleitung für Touch-Monitor 3M Touch Systems Bevor Sie dieses Produkt benutzen, müssen Sie die beiliegenden Sicherheitsinformationen gelesen und verstanden haben. 3M Touch Systems Markeninformationen...
- Seite 2 Die in diesem Dokument enthaltenen Informationen sind nur als Richtlinie gedacht. Für die neuesten technischen Angaben wenden Sie sich bitte an einen 3M Touch Systems Anwendungstechniker. Da 3M Touch Systems ständig an der Verbesserung von Produktdesigns arbeitet, ist die Änderung der technischen Angaben jederzeit und ohne Vorankündigung möglich.
-
Seite 3: Inhaltsverzeichnis
Einleitung zu Flachbildschirmen Kapazitive und resistive Optionen ................10 Native Videoauflösung an einem Flachbildschirm ..........10 Optionen für andere Videoauflösungen ............10 ABSCHNITT 2 Einstellung des M170 FPD- Monitors Systemvoraussetzung ....................11 Auspacken Ihres Touch-Monitors ................12 Alternative Befestigungsoptionen ................12 M170 Arretierungsmechanismus für Wandmontage..........15 Befestigungsoption für Thekeninstallation .............16... - Seite 4 Sichern der Einstellungen .................28 Abschnitt 4 Wartung und Fehlerbehebung Wartung Ihres Touch-Monitors................29 Pflege und Reinigung des Touchscreens..............29 Monitorinstallationsprobleme .................30 Fehlerbehebung am Touchscreen ................31 Power Management....................31 Behördliche Zulassungen für M170 ................31 FCC Warnung ....................32 CE-Konformität für Europa..................33 3M Touch Systems Markeninformationen...
-
Seite 5: Überblick
Überblick Wir heißen Sie willkommen in der Welt von 3M Touch Systems — einer Welt, in der Computer einfach durch Berühren des Bildschirms bedient werden. In dieser Anleitung wird die Einstellung des M170 Flachbildschirms (FPD) Touch-Monitors beschrieben. Diese Anleitung setzt grundlegende Computerkenntnisse voraus. Sie sollten damit vertraut sein, wie Maus und Tastatur benutzt, Menübefehle eingesetzt, Anwendungen... -
Seite 6: Erklärung Der Symbole
M170 FPD Monitor Installationsanleitung ACHTUNG Um Schockgefahr mit möglichen leichten oder moderaten Verletzungsfolgen zu vermeiden: • Die Steckdose muss in der Nähe des Gerätes angeordnet und leicht zugänglich sein. • Es muss ein ordnungsgemäß geerdetes Netzkabel benutzt werden. Benutzen Sie stets das entsprechende, für Ihr Land zugelassene Netzkabel. -
Seite 7: Service- Und Reparaturhinweise
• Das Gerät trotz Befolgung der Bedienungsanleitung nicht korrekt funktioniert. • Das Gerät fallengelassen oder das Gehäuse beschädigt worden ist. • Das Gerät deutliche Leistungsverschlechterungen zeigt, die auf die Notwendigkeit eines Service hinweisen. • Das Netzkabel beschädigt oder ausgefranst bzw. der Netzstecker beschädigt ist. 3M Touch Systems Markeninformationen... -
Seite 8: 3M Touch Systems Support-Service
3M Touch Systems Support-Service 3M-Touch Systems hat einen umfassenden Support-Service, der über unsere Webseite und technische Support-Organisation geboten wird. Besuchen Sie die Webseite von 3M Touch Systems unter www.3Mtouch.com, von wo Sie Touch-Screen-Software und – Treiber herunterladen, regelmäßig aktualisierte technische Unterlagen über 3M Touch Systems’... -
Seite 9: Abschnitt 1 Einleitung Zu Flachbildschirmen

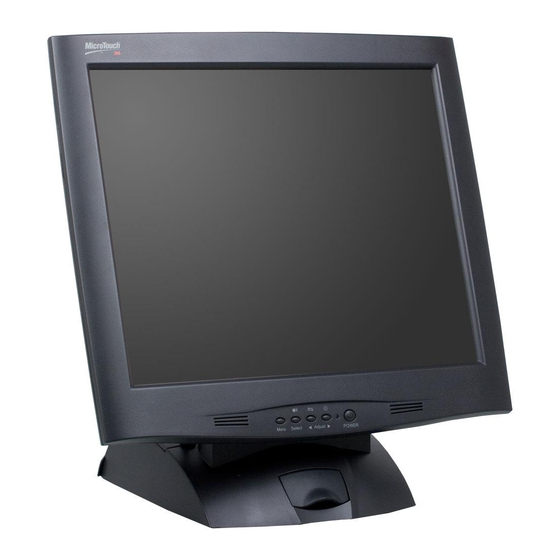

Multimedienoptionen. Abb. 1 Der M170 Monitor Der neue M170 Monitor zeichnet sich durch sein innovatives Design aus und lässt sich bis zu 90 Grad von der vertikalen Lage verstellen, um auf unterschiedliche Pulthöhen und Benutzergrößen eingestellt zu werden, besitzt einen positiven Arretierungs-mechanismus, eine Touchscreeen-Benutzeroberfläche, verschiedene Befestigungs-optionen und... -
Seite 10: Kapazitive Und Resistive Optionen
1:1 zugeordnet. Diese Zuordnung wird mitunter auch als Auflösung bezeichnet. Ein Flachbildschirm sollte nur mit der am Bildschirm vorgegebenen Pixelzahl betrieben werden. Der M170 Monitor besitzt zum Beispiel 1280 horizontale Bildpunkte und 1024 vertikale Bildpunktzeilen und liefert am vollen Bildschirm exakt diese Auflösung. -
Seite 11: Abschnitt 2 Einstellung Des M170 Fpd- Monitors
ABSCHNITT 2 Einstellung des M170 FPD- Monitors Dieser Abschnitt befasst sich mit der Einstellung Ihres M170 FPD-Monitors von 3M Touch Systems und beschreibt, wie dieser in eine Touchanwendung integriert wird. Sie müssen folgende Schritte ausführen: • Bauteile auspacken • Video-, Touchscreen- und Netzkabel an Ihrem Computer anschließen •... -
Seite 12: Auspacken Ihres Touch-Monitors
Hinweis: Bevor Sie mit der Einstellung Ihres M170 Flachbildschirms beginnen, den Punkt „Wichtige Sicherheitsinformation“ am Anfang dieses Dokumentes lesen. Auspacken Ihres Touch-Monitors Den Karton vorsichtig auspacken und den Inhalt prüfen. Ihr M170 Monitor wird fertig angeschlossen mit den meisten dieser Kabel geliefert. DVI-I to 15-PIN Videokabel 9-PIN-RS-232-serielles (oder ggfs. - Seite 13 Abschnitt 2 Einstellung des M170 FPD- Monitors Abb. 2 Abmontieren der Basisabdeckung Basisabdeckung 65-2220 Lappen 1. Achten Sie darauf, dass der Monitor vollkommen aufrecht steht. 2. Die Lappen an der linken und rechten Seite der Basisabdeckung hineindrücken und nach oben heben. Die Basisabdeckung kann so gelöst werden.
- Seite 14 M170 FPD Monitor Installationsanleitung Abb. 4 Abnehmen der Kabelanschlussabdeckung Lappen gegen LCD LCD halten 65-2218 5. Die Abdeckung leicht heben, so dass die Lappen an der Rückseite des LCD anstoßen und sich nicht mit den Kabeln unten verheddern. Die Abdeckung nach unten neigen und hinten von den Abstützungen herausziehen.
-
Seite 15: M170 Arretierungsmechanismus Für Wandmontage
Einen Fachmann befragen, bevor Sie versuchen, das Gerät an einer Wand zu montieren. Benutzen Sie den Arretierungsmechanismus, der mit dem Monitor in einer separaten Tüte mitgeliefert wird, um den M170 für die Wandmontage zu arretieren. Stellen Sie den Monitor flach (90 Grad) und verriegeln Sie den vorderen Riegel. Als zusätzliche Maßnahme den U-förmigen Metallclip in die Löcher an der Basis einführen –... -
Seite 16: Befestigungsoption Für Thekeninstallation
Zugang für Videoregler Die Regler für die Einstellung des Videodisplays befinden sich an der Vorderseite des M170 Flachbildschirms. Mit Hilfe dieser Regler können Sie das Bildschirmmenü einblenden, durch das Sie Phase, Bildposition und Kontrast einstellen können, sowie Hotkeys für Lautstärke, Auto-Adjust (automatische Einstellung) und Helligkeit. Achten Sie darauf, dass die Videoregler nach der Installation des Monitors noch leicht zugänglich sind. -
Seite 17: Installation Der Videokarte Und Des Videotreibers
Bildschirm in der Stellung zu oder unten verlagern. stabilisieren. Riegel anheben, um Mechanismus zu lösen. Den M170 Flachbildschirm durch Drücken oder Ziehen an der Oberseite auf den für Sie passenden Winkel einstellen. Verriegelung dann nach unten drücken, um Arretierungsmechanismus zu schließen und Bildschirm in... -
Seite 18: Konfigurieren Der Displayeinstellungen
1152 x 864 bei 75Hz SXGA 1280 x 1024 bei 60Hz Konfigurieren der Displayeinstellungen Nachdem Sie Ihren M170 Flachbildschirm angeschlossen und Ihren Computer eingeschaltet haben, müssen Sie eventuell die eine oder andere dieser Displayeinstellungen konfigurieren. Die optimalen Einstellungen für diesen Monitor sind wie folgt: •... -
Seite 19: Multimediafunktionen
Abb. 9 Multimediakabel Optionale Kartenleserhalterung Der M170 Flachbildschirm ist mit einer Halterung für einen optionalen Kartenleser (und (2) M3 Schrauben) erhältlich, mit der der IDTech und MagTech elektronische Kartenleser installiert werden können. Der M170 verfügt an beiden Seiten des Rahmens über Schlitze, um diese Kartenleserhalterung anzubringen. -
Seite 20: Anschließen Des Touch-Monitors
Seite genehmigt worden sind, zum Entzug Ihrer Benutzungsberechtigung für dieses Gerät führen könnte. Der M170 Flachbildschirm wird mit den Kabeln angeschlossen geliefert (außer dem Audiokabel). Es könnte aber sein, dass Sie diese Kabel aus irgendwelchen Gründen noch einmal anschließen müssen. Anschließen des M170 Flachbildschirmmonitors: 1. - Seite 21 Abschnitt 2 Einstellung des M170 FPD- Monitors 4. Stecken Sie die AC/DC-Netzversorgung am M170 Flachbildschirm an. Achten Sie darauf, dass Sie das mit dem Monitor mitgelieferte Netzgerät verwenden. WARNUNG Um Schockgefahr mit möglichen schweren Verletzungs- oder Todesfolgen zu vermeiden: •...
-
Seite 22: Testen Des M170 Fpd
M170 FPD Monitor Installationsanleitung Testen des M170 FPD Hinweis: Der M170 FPD besitzt ein Netztstatus-LED an der Vorderseite des Rahmens. Nach dem Anschließen der Netzversorgung den Netzschalter an der Vorderseite des Rahmens einschalten. Bevor Sie Ihren Touch-Monitor testen, müssen Sie sicherstellen, dass alle Kabel ordnungsgemäß... -
Seite 23: Kalibrieren Des Touchscreens
Abschnitt 2 Einstellung des M170 FPD- Monitors Kalibrieren des Touchscreens Nachdem Sie Ihren Touchscreen angeschlossen und die TouchWare™-Software installiert haben, müssen Sie den Touchscreen kalibrieren. Die Kalibrierung erfüllt zweierlei Zwecke: • Es wird damit der aktive Bereich des Touchscreens eingestellt •... -
Seite 25: Abschnitt 3 Videodisplayoptionen
• Wenn Sie das Videodisplay verstellen, stets ein Testbild anzeigen. Einstellung des M170 Videodisplays Ihr M170 Flachbildschirm besitzt vier Hauptregler für die Einstellung des Videodisplays. Drei dieser Knöpfe sind Hotkeys. Das heißt, ohne die MENU-Taste zu betätigen können mit diesen Tasten LAUTSTÄRKE, AUTO-ADJUST und HELLIGKEIT direkt geregelt werden. -
Seite 26: Symbolbeschreibung
M170 FPD Monitor Installationsanleitung • ►/ Rechts – um die Menüpunkte nach oben durchzugehen -- zum Vergrößern des Wertes der ausgewählten Menüoption oder Weitergehen zum nächsten Menüpunkt. Wenn die Menütaste, Select oder ◄/links bzw. ►/rechts 45 Sekunden lang nicht betätigt werden, wird sich die Monitoreinstellungsfunktion ausschalten und die Menüoptionen... - Seite 27 Stellt Reglerfunktion wieder auf ursprüngliche, werksseitig eingestellte Werte ein. Damit die Recall-Funktion ausgeführt werden kann, muss die Timing-Funktion in eine der werksseitig vorgegebenen Timing-Modi fallen. SHARPNESS (SCHÄRFE) Einstellung der Videoqualität – scharf oder verschwommen (speziell für Textmodus). 3M Touch Systems Markeninformationen...
-
Seite 28: Sichern Der Einstellungen
M170 FPD Monitor Installationsanleitung Symbol Beschreibung COLOR TEMPERATURE (FARBTEMPERATUR) Einstellung der Farbtemperatur auf PRESET 1 (9300 Farbtemperatur) oder PRESET 2 (6500 Farbtemperatur). Für benutzerspezifische Einstellung “USER” selektieren und dann SELECT betätigen, um das RGB-Untermenü anzuzeigen. In diesem Menü wird die Intensität des RGB- Videoausgangs eingestellt. Mittels Select kann dann RG (R-Gain/Rotverstärkung), GG (G-Gain/Grünverstärkung) oder... -
Seite 29: Abschnitt 4 Wartung Und Fehlerbehebung
Wartung und Fehlerbehebung Wenn bei der Einstellung oder während des Betriebs Ihres Monitors Probleme auftreten, können Sie diese eventuell in eigener Regie lösen. Bevor Sie 3M Touch Systems kontaktieren, sollten Sie die empfohlenen Lösungen für das jeweilige Problem versuchen. Sie könnten auch in der Bedienungsanleitung für Ihre Videokarte nachschlagen, um mögliche Lösungen zur Fehlerbehebung zu finden. -
Seite 30: Monitorinstallationsprobleme
M170 FPD Monitor Installationsanleitung • Vermeiden Sie am Touchscreen unbedingt ätzende Chemikalien. Verwenden Sie keine essighaltigen Lösungen. • Verwenden Sie für das Reinigungsmittel ein weiches, flusenfreies Tuch. Raue Tücher sind zu vermeiden. • Feuchten Sie das Tuch stets zuerst an und reinigen Sie dann den Bildschirm. Sprühen Sie die Reinigungsflüssigkeit auf das Tuch und nicht auf den Bildschirm, damit Flüssigkeit nicht in... -
Seite 31: Fehlerbehebung Am Touchscreen
Fingerposition ab Touchscreentreibers. Power Management Der M170 Monitor erfüllt die DPMS-Norm (Display Power Management Signaling) der Video Electronics Standards Association (VESA). Um Spannungsmanagement nutzen zu können, muss der Monitor mit einem Computer und einer Videokarte verwendet werden, die der VESA-DPMS-Norm entsprechen. -
Seite 32: Fcc Warnung
BNC(5)-Kabel benutzt werden. Ungenehmigte Änderungen oder Modifikationen könnten eventuell zum Entzug der Benutzungsberechtigung führen 3M Touch Systems ist nicht verantwortlich für eventuelle Radio- und Fernsehstörungen, die auf den Einsatz von nicht empfohlenen Kabeln und Anschlüssen oder nicht genehmigte Änderungen bzw. Modifikationen am Gerät zurückzuführen sind. -
Seite 33: Ce-Konformität Für Europa
4 Wartung und Fehlerbehebung CE-Konformität für Europa Dieses Gerät erfüllt die Vorschriften gemäß EG-Richtlinie 89/336/EG und Änderung 92/31/EG und 93/68/EG, Absatz 5, in Bezug auf „elektromagnetische Konformität“ und 73/23/EG und Änderung 93/68/EG, Absatz 13, im Hinblick auf „Sicherheit“. 3M Touch Systems Markeninformationen... - Seite 35 M170 Base Plate Mounting Template ( Drawn actual size) 3M Touch Systems Proprietary Information Rear Edge of Base Not Shown Drill 4 Mounting Holes 0.178" (4.5 mm) Dia. 5.71" (145 mm) Place this template on mounting surface and drill four holes as shown for mounting screws.
