Waagerechte Einstellung - Conway E-Rider-Street 022016 Betriebsanleitung

Einstellungen »
1. Prüfen Sie, ob der Scheinwerfer senkrecht eingestellt ist
(siehe Bild E-8).
2. Wenn der Scheinwerfer nicht senkrecht eingestellt ist, lö-
sen Sie die Schraube 1 gegen den Uhrzeigersinn.
3. Stellen Sie den Scheinwerfer senkrecht ein.
4. Schrauben Sie die Schraube 1 im Uhrzeigersinn fest.
5. Üben Sie beim Festziehen keine übermäßige Kraft aus.

Waagerechte Einstellung

1. Prüfen Sie den Luftdruck und stellen Sie ihn ggf. ein
(siehe Kapitel „Luftdruck prüfen und einstellen").
2. Setzen Sie sich auf das Kleinkraftrad.
3. Stellen Sie das Kleinkraftrad auf einer waagerechten
und ebenen Fläche in 10 Meter Abstand vor einer Wand
hin (siehe Bild E-9). Achten Sie darauf, dass das Klein-
kraftrad senkrecht steht.
4. Lassen Sie von einer zweiten Person die Höhe vom Bo-
den bis zur Scheinwerfermitte messen.
5. Markieren Sie die Höhe mit einem waagerechten Strich
an der Wand.
6. Ziehen Sie 5 cm darunter einen weiteren Strich.
7. Schrauben Sie die Schraube 2 gegen den Uhrzeigersinn
so weit heraus, bis sich der Scheinwerfer mit leichtem Wi-
derstand nach vorne bzw. hinten kippen lässt.
8. Schalten Sie den Antrieb ein (siehe Kapitel „Bedienung
» Allgemein » Antrieb ein- und ausschalten").
» Einstellungen » Komponenten » Scheinwerfer » Waagerechte Einstellung
Komponenten

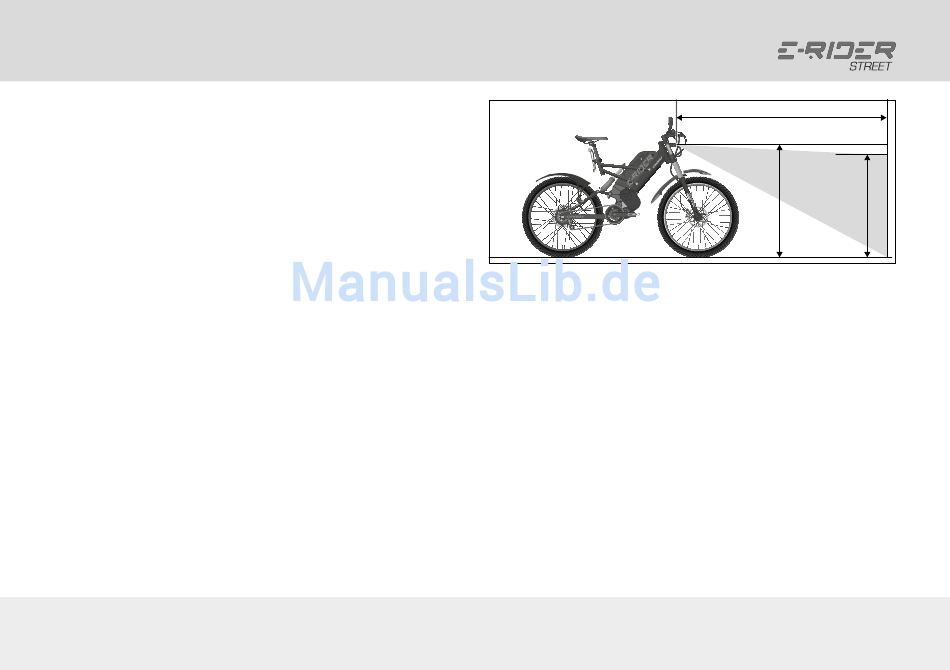

Bild E-9: Horizontale Einstellung des Scheinwerfers.
9. Setzen Sie sich wieder auf das Kleinkraftrad.
10. Stellen Sie den Scheinwerfer so ein, dass die Hell-Dun-
kel-Grenze auf der unteren Linie beginnt.
11. Schrauben Sie die Schraube 2 im Uhrzeigersinn fest.
12. Üben Sie beim Festziehen keine übermäßige Kraft aus.
10 m
Höhe Höhe - 5 cm
