Schnellspanner; Lenker - Conway E-Rider-Street 022016 Betriebsanleitung

Einstellungen »

Schnellspanner

Einstellschraube

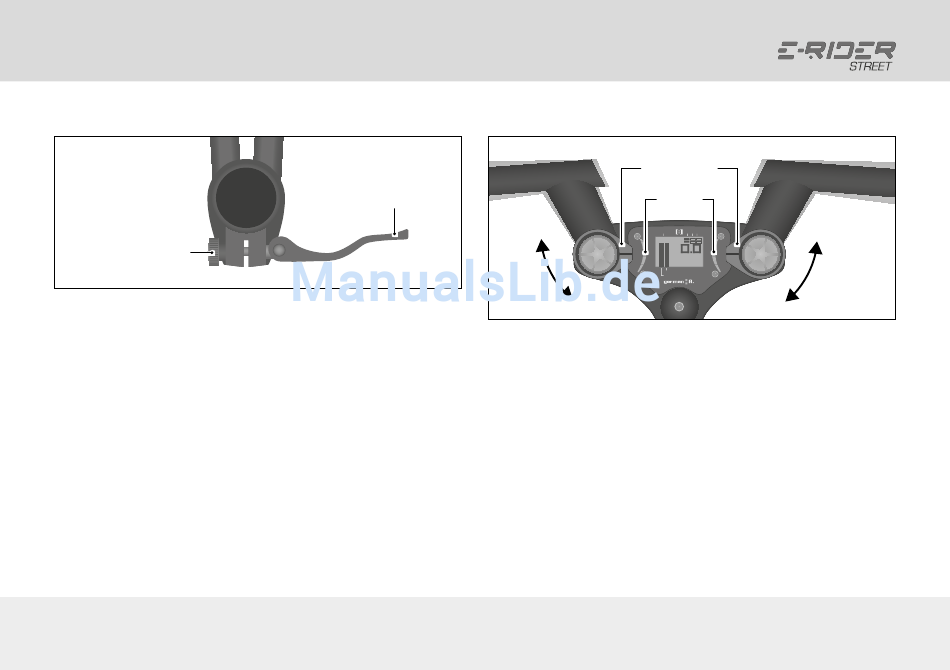

Bild E-5: Geöffneter Schnellspanner an der Sattelstützenklem-
me (von oben).
1. Öffnen Sie den Schnellspanner .
2. Schrauben Sie die Einstellschraube im Uhrzeigersinn
eine halbe Umdrehung hinein (siehe Bild E-5).
3. Schließen Sie den Schnellspanner und prüfen Sie, dass
die Sattelstütze fest sitzt. Setzen Sie sich dazu auf den
Sattel und wippen Sie auf und ab.
4. Wiederholen Sie den Vorgang bis die Sattelstütze bei ge-
schlossenem Schnellspanner fest sitzt.
• Wenn Sie den Schnellspanner nicht einstellen können,
wenden Sie sich an Ihren Fachhändler.
» Einstellungen » Komponenten » Schnellspanner / Lenker
Komponenten
Spannhebel

Lenker

Lenker-
klemmung
Skala
SYSTEM POWER
2
10
5
0
-5
-10
ENGINE POWER
HUMAN POWER
Bild E-6: Korrekte Einstellung der Lenkerrichtung.
1. Schrauben Sie jeweils die beiden Schrauben der linken
und rechten Lenkerklemmung gegen den Uhrzeigersinn
um 1 bis 2 Umdrehungen heraus (siehe Bild E-6).
2. Verdrehen Sie den Lenker auf beiden Seiten so, dass Sie
eine bequeme Sitzposition einnehmen und alle Kompo-
nenten sicher bedienen können.
• Achten Sie beim Verdrehen des Lenkers darauf, dass
keine Kabel, Schaltzüge oder Hydraulikleitungen einge-
klemmt oder geknickt werden.
3. Stellen den Lenker links und rechts so ein, das die Schlit-
ze der Lenkerklemmungen jeweils auf den gleichen Wert
der Skala zeigen.
ECO HIGH EXTREME
15:38 10
5
0
km/H
-5
-10
51
