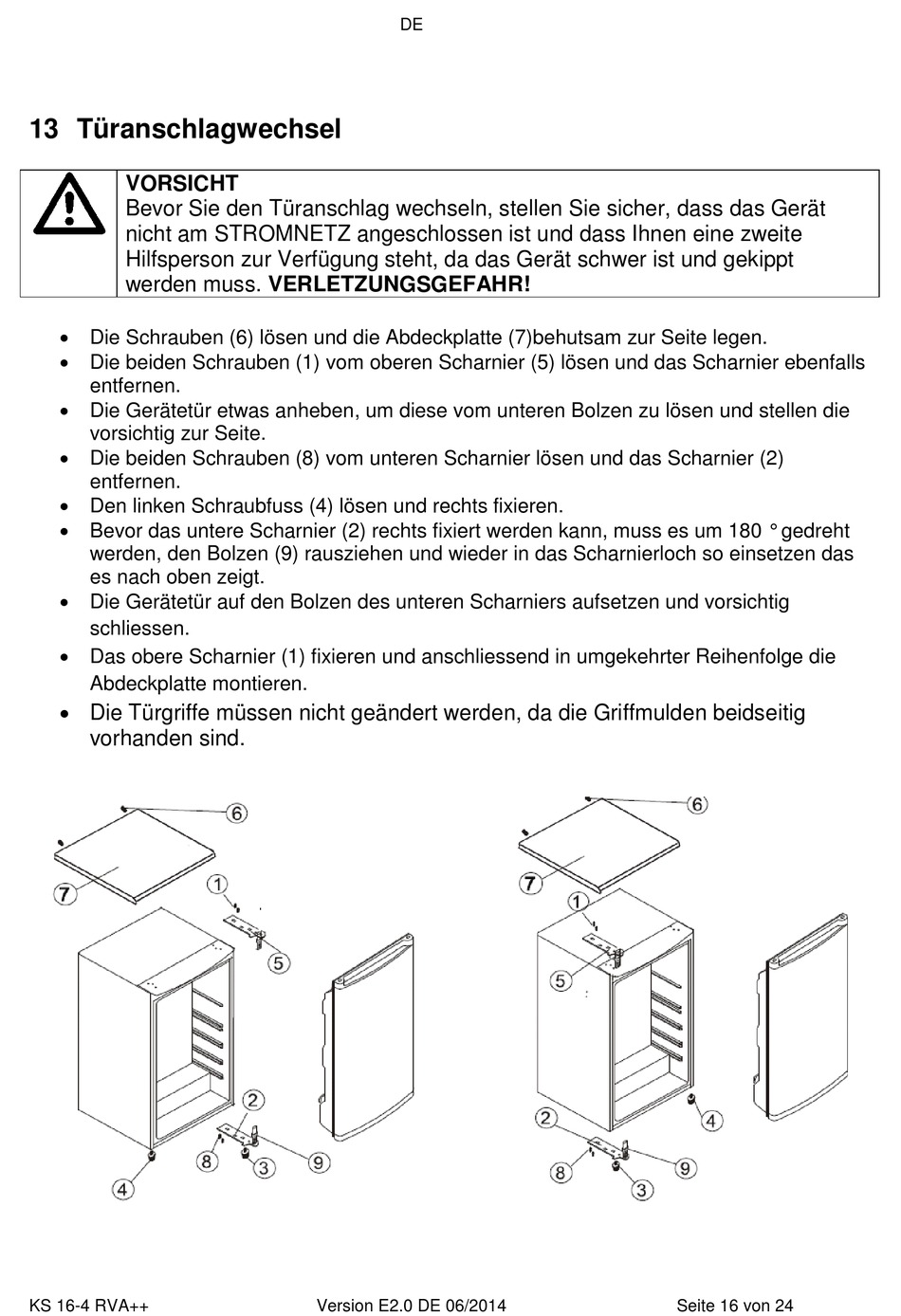

13 Türanschlagwechsel
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät
nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt
werden muss. VERLETZUNGSGEFAHR!
Die Schrauben (6) lösen und die Abdeckplatte (7)behutsam zur Seite legen.
Die beiden Schrauben (1) vom oberen Scharnier (5) lösen und das Scharnier ebenfalls
entfernen.
Die Gerätetür etwas anheben, um diese vom unteren Bolzen zu lösen und stellen die
vorsichtig zur Seite.
Die beiden Schrauben (8) vom unteren Scharnier lösen und das Scharnier (2)
entfernen.
Den linken Schraubfuss (4) lösen und rechts fixieren.
Bevor das untere Scharnier (2) rechts fixiert werden kann, muss es um 180 ° gedreht
werden, den Bolzen (9) rausziehen und wieder in das Scharnierloch so einsetzen das
es nach oben zeigt.
Die Gerätetür auf den Bolzen des unteren Scharniers aufsetzen und vorsichtig
schliessen.
Das obere Scharnier (1) fixieren und anschliessend in umgekehrter Reihenfolge die
Abdeckplatte montieren.
Die Türgriffe müssen nicht geändert werden, da die Griffmulden beidseitig
vorhanden sind.
KS 16-4 RVA++
DE
Version E2.0 DE 06/2014
Seite 16 von 24
