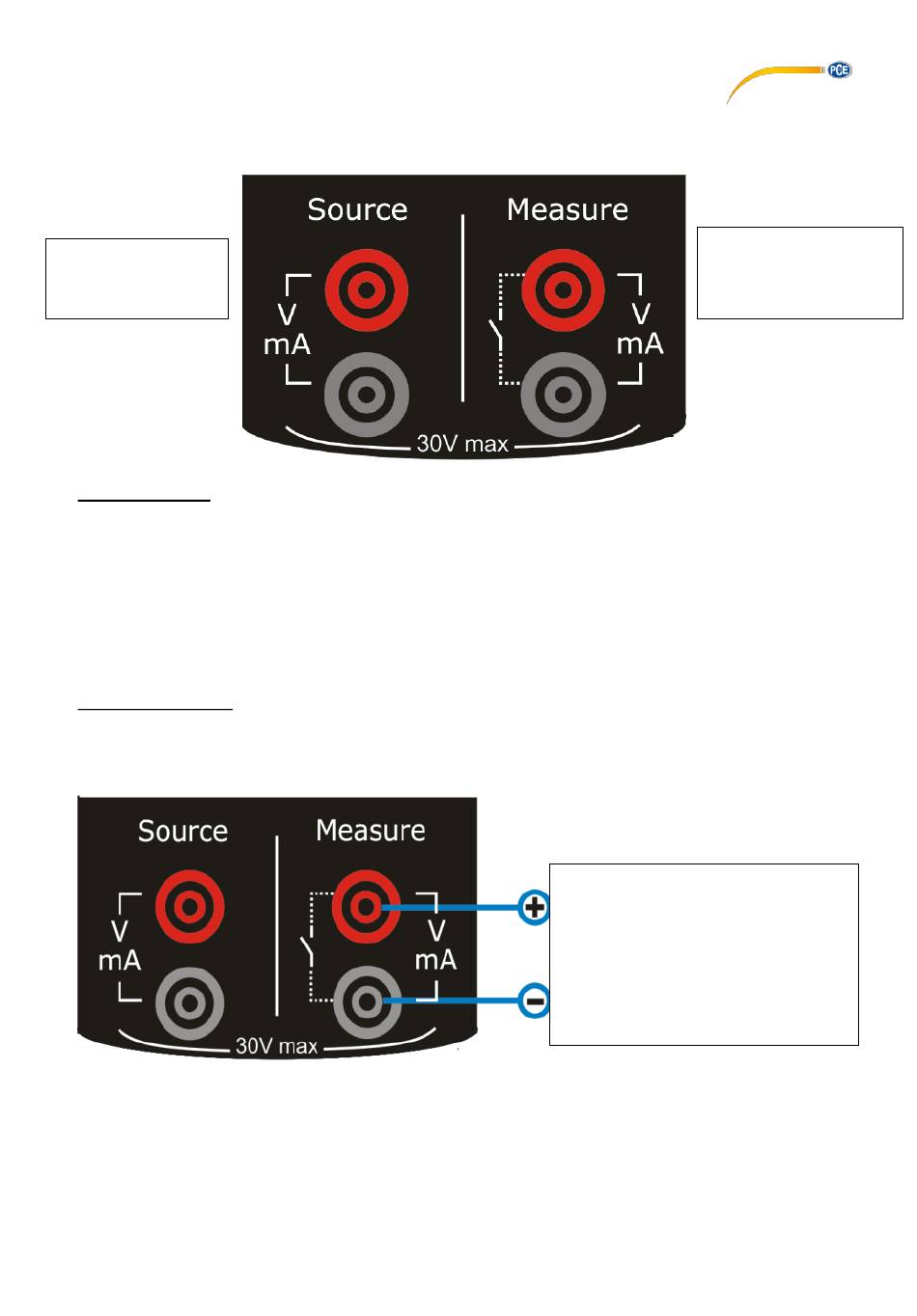

2.2
Anschlussklemmen
Zum Simulieren
von Strömen und
Spannungen
Strommessung
Das PCE-LOC 20 unterstützt Strommessungen, bei denen entweder das PCE-LOC 20 selbst als
Stromschleifenversorgung dient und gleichzeitig der Strom gemessen wird oder der Strom
gemessen wird, während das Gerät an eine externe Stromquelle angeschlossen ist.
Im folgenden Bild sehen Sie, wie Sie das Gerät in welchem Strommessmodus anschließen
müssen und wie auf unterschiedliche Weise die Stromschleifenversorgung hergestellt werden
kann.
mA Strommessung
In diesem Modus liefert das PCE-LOC 20 keine Versorgungsspannung. Diese muss also durch
ein externes Gerät bereitgestellt werden.
© PCE Instruments
3
Messanschluss für
Spannungsmessung
Zu kalibrierendes Gerät
0 ... 24 mA DC
(DC
Spannungsversorgung
Sensor)
Strom- und
im
