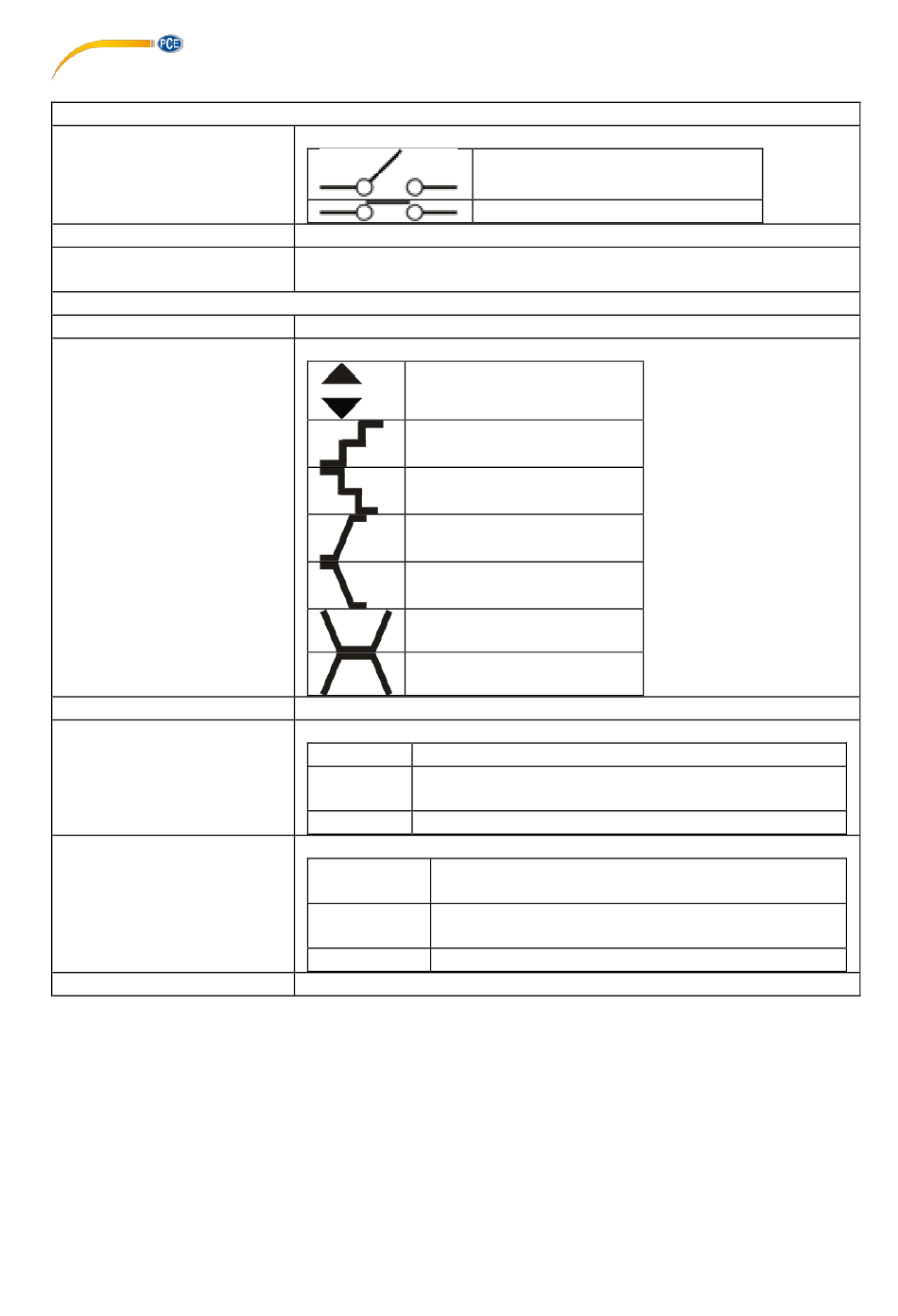

Schaltertestfenster
Aktuelle Schalterposition
Anzahl Schalter geöffnet
Anzahl Schalter
geschlossen
Simulationsfenster
Simulationswert
STEP/RAMP Symbol
Feedback der Simulation
Simulationsart
Simulationsskalierung
Unskalierter Wert
Symbol Schalterposition
Zeigt Anzahl geöffneter Schalter an.
Zeigt Anzahl geschlossener Schalter an.
Hier wird der simulierte Wert angezeigt
Zeigt den STEP/RAMP Ausgangsmodus an
Manuelle Einstellung
Erhöhung stufenweise
Senkung stufenweise
Kontinuierliche Erhöhung
Kontinuierliche Senkung
Rampe halten bei 0%
Rampe halten bei 100 %
Der simulierte Wert wird hier nochmals gemessen und angezeigt
Ausgangsart
mA mA-Stromeingang
mA (24 mA-Stromeingang (mit 24 V
V) Spannungsversorgung)
V V-Spannungseingang
Mögliche Simulationsskalierungen
Actual Es erfolgt eine reine Messwertanzeige ohne
eine Formatierung
Percentage Der
angezeigt (0,00 ... 100,00 %)
Scaled Der Messwert wird frei skaliert angezeigt.
Zeigt den simulierten Wert unskaliert an.
© PCE Instruments
20
Schalter OFFEN (AUS)
Schalter GESCHLOSSEN (AN)
Messwert wird skaliert in Prozent
