6.3.4

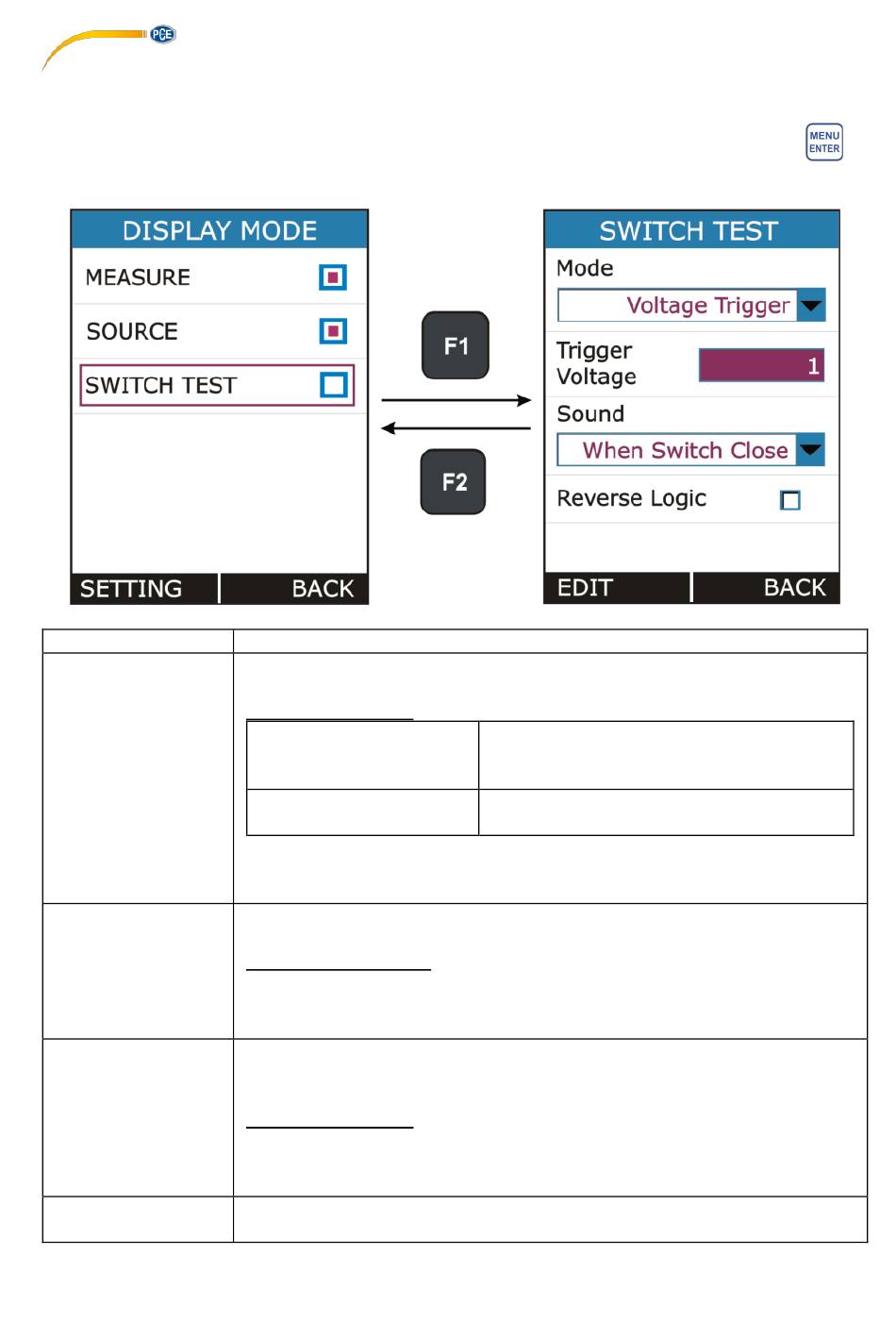

Schaltertest-Displayeinstellungen

Die Schaltertest-Displayeinstellungen „Switch Test" können Sie im Betriebsmodus über
Display → Switch Test aufrufen.
Parameter
Mode
(Modus)
Trigger Voltage
(Triggerspannung)
Sound
(Akustisches
Signal)
Reverse Logic
(Invertierung)
Beschreibung / Optionen
Betriebsart für Schaltertest
Mögliche Optionen:
2 V (24 VDC, 24mA)
Voltage Trigger
(Spannungstrigger)
Im Schaltertest-Displaymodus sind alle Parameter zur Messeinstellung
deaktiviert.
Hier stellen Sie die Schaltschwelle ein.
Einstellbarer Bereich:
0 ... 30 V
Diese Funktion ist nur im Modus „Voltage Trigger" verfügbar.
Hier aktivieren oder deaktivieren Sie das akustische Signal für den
Schaltertest
Mögliche Optionen:
Off (aus)
When Switch Close (bei geschlossenem Schalter)
When Switch Open (bei geöffnetem Schalter)
Wenn diese CheckBox abgehakt ist, werden die Messeingänge
invertiert.
© PCE Instruments
Prüfung eines Schalters (potentialfreier
Kontakt), zeigt an, ob der Kontakt
geschlossen oder geöffnet ist
Signalisiert die eingestellte
Schaltschwelle, sobald diese anliegt
