Dorma VISUR Montageanleitung Seite 2

Vorschau ausblenden Andere Handbücher für VISUR:

Werbung

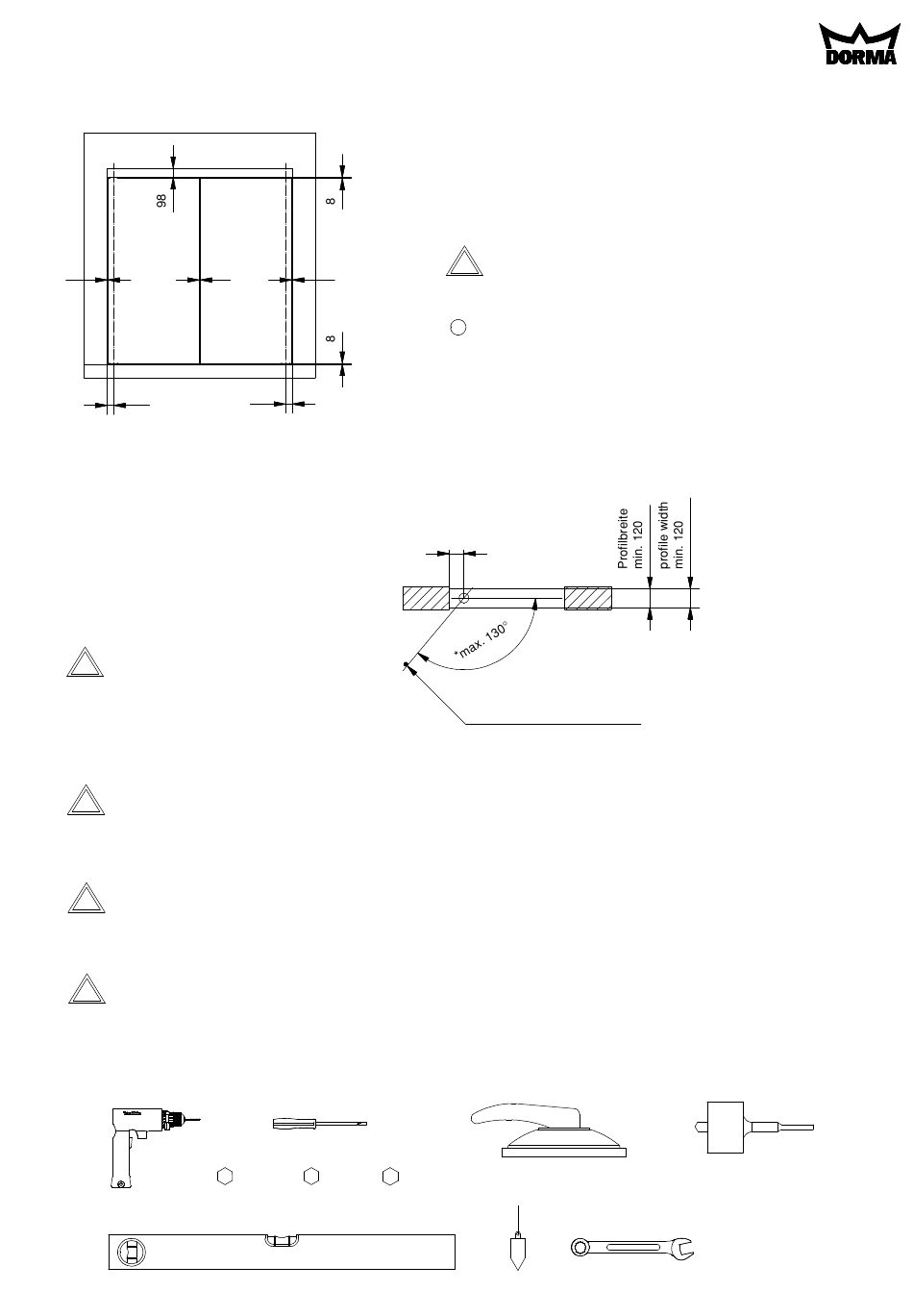

Wichtige Informationen:
Important information:
5
5*
70
* 5mm Glas/Wand sowie Glas/Glas
* 5mm glass/wall as well as glass/glass
Wichtige Hinweise:
Important points:
Überdrehen der Tür verhindern!
Stopper verwenden!
!
Prevent excessive opening of the door,
Please use a stopper.
Geeignete, auf den Untergrund abgestimmte Ankersysteme verwenden!
!
Please use suitable anchorsystems according to foundation!
Das Bodenlager ist nicht gegen eindringendes Wasser geschützt!
!
The bearing is not protected against water intrusion!
Es ist nur der RTS 85 EN3 90° Feststellung zugelassen.
!
Only the RTS 85 EN3 90° hold open angle is certified.
Montagewerkzeug:
Installation tool:
DORMA-Glas
5
70
6 mm
2,5 mm
5 mm
Seite / Page 2 /12
Vor der Montage Glasflächen
mit handelsüblichen Glasreiniger
im Bereich der Klemmflächen reinigen.
All glass clamping areas are to
be cleaned with standard glass
cleaning products prior to installation.
keine Verdünnung verwenden
!
do not use thinners
Bauteil/Baugruppe
1
=
component
Montagefolge
1.; 1.1;...=
installation sequence
70
* bei max. Wanddicke von 120mm
* with max. wall thickness of 120mm
Stopper: z.B. Art.-Nr.: 29.950
stopper: e.g. Art.-No.: 29.950
Glassauger / glass suction lifter
Hammerbohrkrone ø126 /
hammer core bit ø126
13 mm
Stand / Issue
01/09
