2. Einbau in die Rohrleitung

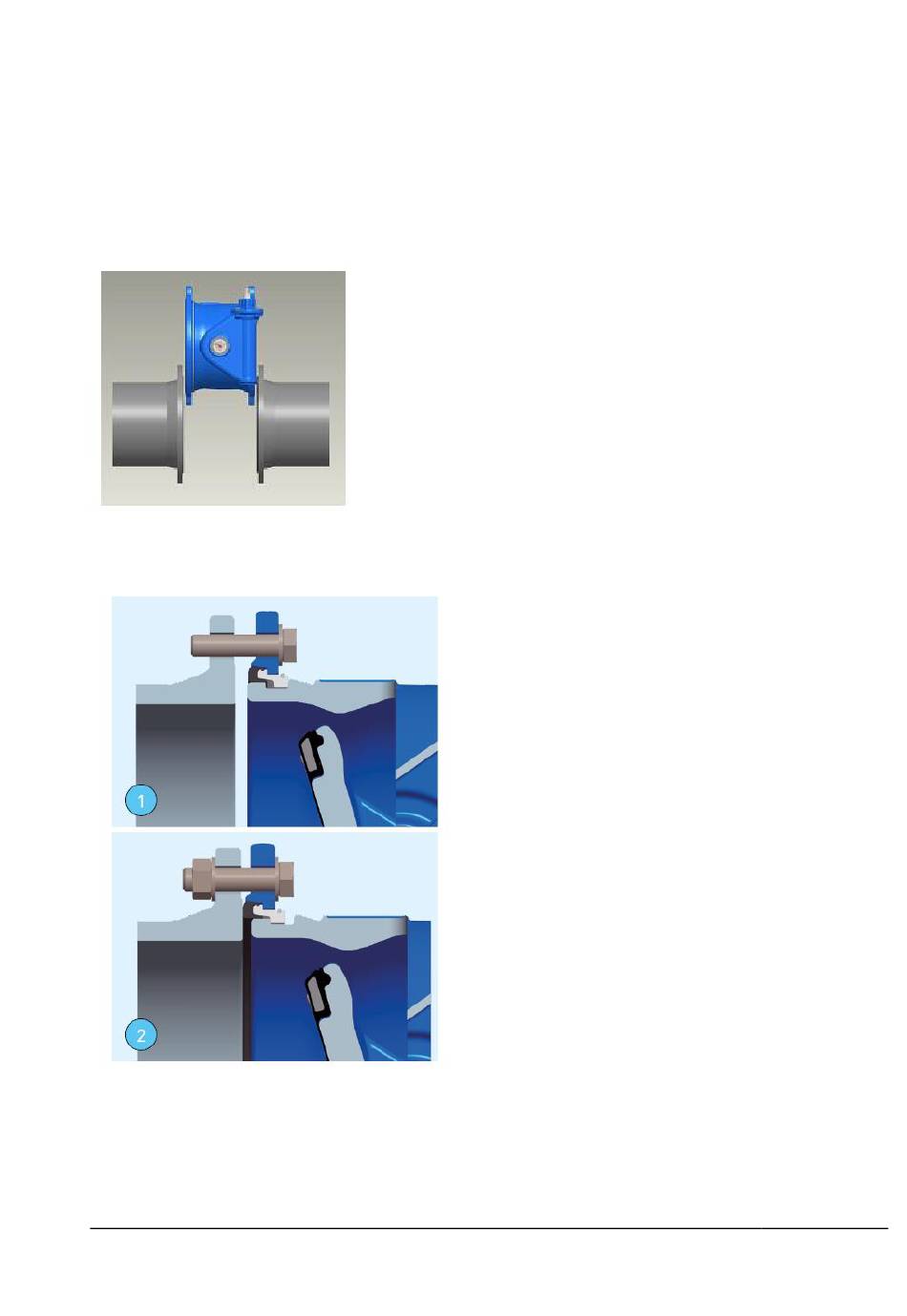

Montage in die Rohrleitung zwischen 2 vorhandene Flanschen:
Die Armatur wird zwischen den Rohrleitungsflanschen platziert. Zunächst wird der feste
Flansch mit Schrauben montiert und angezogen.
Danach wird der Losflansch mit integrierter Dichtung in Position gebracht (Bild 1), Schrauben
einsetzen und Losflansch mit den Muttern an den Rohrflansch ziehen (Bild 2).
Bild 1, Klappe eingesetzt, Schrauben eingesetzt
Bild 2, Losflansch mit Schrauben angezogen
Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280
BA50D135
Ausgabe 01/18
REV 0
Telefon (07321) 320 0 Fax (07321) 320 491
e-mail: info@erhard.de, Internet: http://www.erhard.de
Seite 5/7
