FireClass
FC430SB
BASE AVVISATORE ACUSTICO ALIMENTATA DA LOOP
LOOP LOW POWER SOUNDER BASE
FC MELDERSOCKEL MIT SIRENE
Best.-Nr. 516.800.710
ANWENDUNG
Der FC Meldersockel mit Sirene FC430SB kann mit allen
FC-Sensoren,mit dem FC Adressmodul FC430SAM oder mit dem
FC Adressmodul mit Blinklicht FC430SAB bestückt werden. Nach
VdS-Richtlinie ist nur der Betrieb mit FC430SAM oder mit
FC430SAB erlaubt. Bei Verlust der Linienspannung oder bei
Entnahme des FC-Sen sors,des FC430SAM oder des FC430SAB
verstummt die Sirene.
EINBAU
Der Ein ba u ort des Mel der soc kels muss bei der Pla nung des Systems
fe stge legt wer den. Eine Au sric htung des Mel der soc kels ist nicht nö -
tig, da die Mel der-LEDs von al len Se i ten sichtbar sind.
Bei Unter put zver ka be lung kann der FC430SB di rekt auf den Unter -
grund mon tiert wer den. Bei Auf put zver ka be lung ist zur se it li chen
Einführung der Ka bel der Auf put zsoc kel FC450EMB zu ver wen den.
TECHNISCHE DATEN
Sys tem-Kompatibilität:
Spannungsversorgung
aus der Meldelinie:
Stromaufnahme
im Bereitschaftsbetrieb:
im Alarmzustand (bei voller
Lautstärke:

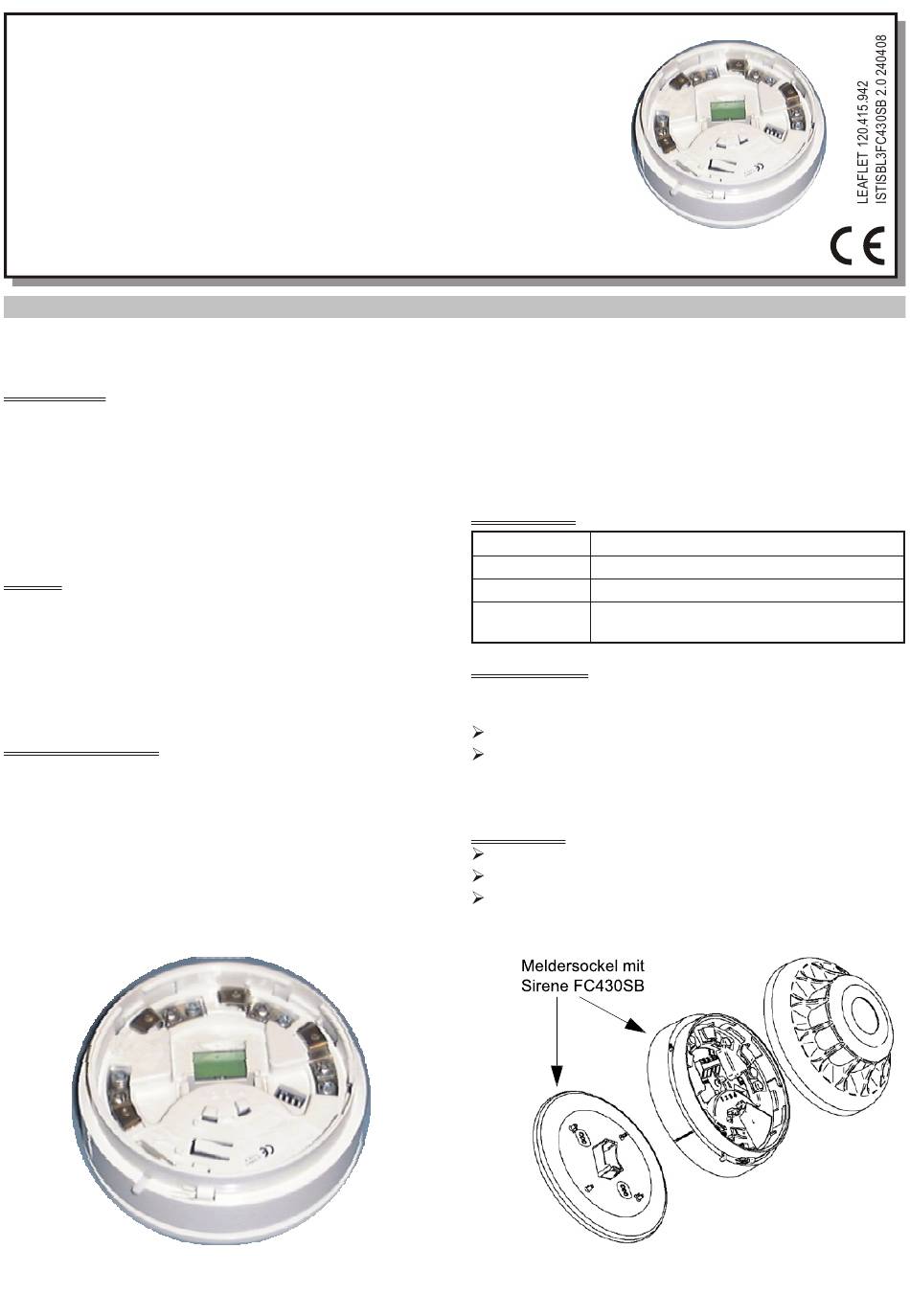

Abb. 1: FC Meldersockel mit Sirene — FC430SB
Adressierbares FC Brandmeldesystem
20,0...40 V
0,2 mA
max. 6,8 mA
DEUTSCH
Umgebungstemperatur
im Betrieb:
Luftfeuchte:
Ma te rial:
Schutzart:
Abmessungen:
Gewicht:
ANSCHLÜSSE
R
L
L1
L2
VERKABELUNG
An die Anschlussklemmen können Kabel mit folgenden
Drahtquerschnitten angeschlossen werden:
Litzendraht: 0,14 mm
Fes ter Draht: 0,14 mm
Es werden geschirmte Brandmeldekabel des Typs J-Y(ST)Y
nx2x0,8 empfohlen.
ANSCHLUSS
Die Verkabelung muss entsprechend DIN und VdS erfolgen.
Alle Leiter müssen erdfrei sein.
Stellen Sie die korrekte Polarität der Verkabelung sicher, bevor
Sie den Sen sor an die Ringleitungsspannung anschließen.
Abb. 2: Aufbau
-10...+55 °C
max. 95 % (ohne Betauung)
flammenhemmender Kunststoff
IP21 (EN 60529)
Ø 110 x 37,5 (mm)
0,186 Kg
Anschluss für Hinweisleuchte
– EIN/AUS
+ EIN/AUS
darf nicht belegt werden (dient zur internen
Ansteuerung des FC430SB)
2
bis 1,0 mm
2
2
bis 1,5 mm
2
