FC430SB
BASE AVVISATORE ACUSTICO ALIMENTATA DA LOOP
LOOP LOW POWER SOUNDER BASE
FC MELDERSOCKEL MIT SIRENE
Best.-Nr. 516.800.710
ANWENDUNG
Der FC Meldersockel mit Sirene FC430SB kann mit allen
FC-Sensoren,mit dem FC Adressmodul FC430SAM oder mit dem
FC Adressmodul mit Blinklicht FC430SAB bestückt werden. Nach
VdS-Richtlinie ist nur der Betrieb mit FC430SAM oder mit
FC430SAB erlaubt. Bei Verlust der Linienspannung oder bei
Entnahme des FC-Sensors,des FC430SAM oder des FC430SAB
verstummt die Sirene.
EINBAU
Der Einbauort des Meldersockels muss bei der Planung des
Systems festgelegt werden. Eine Ausrichtung des Meldersockels
ist nicht nötig, da die Melder-LEDs von allen Seiten sichtbar sind.
Bei Unterputzverkabelung kann der FC430SB direkt auf den Unter-
grund montiert werden. Bei Aufputzverkabelung ist zur seitlichen
Einführung der Kabel der Aufputzsockel FC450EMB zu verwenden.
TECHNISCHE DATEN
System-Kompatibilität:
Spannungsversorgung
aus der Meldelinie:
Stromaufnahme
im Bereitschaftsbetrieb:
im Alarmzustand (bei voller
Lautstärke:
Umgebungstemperatur
im Betrieb:

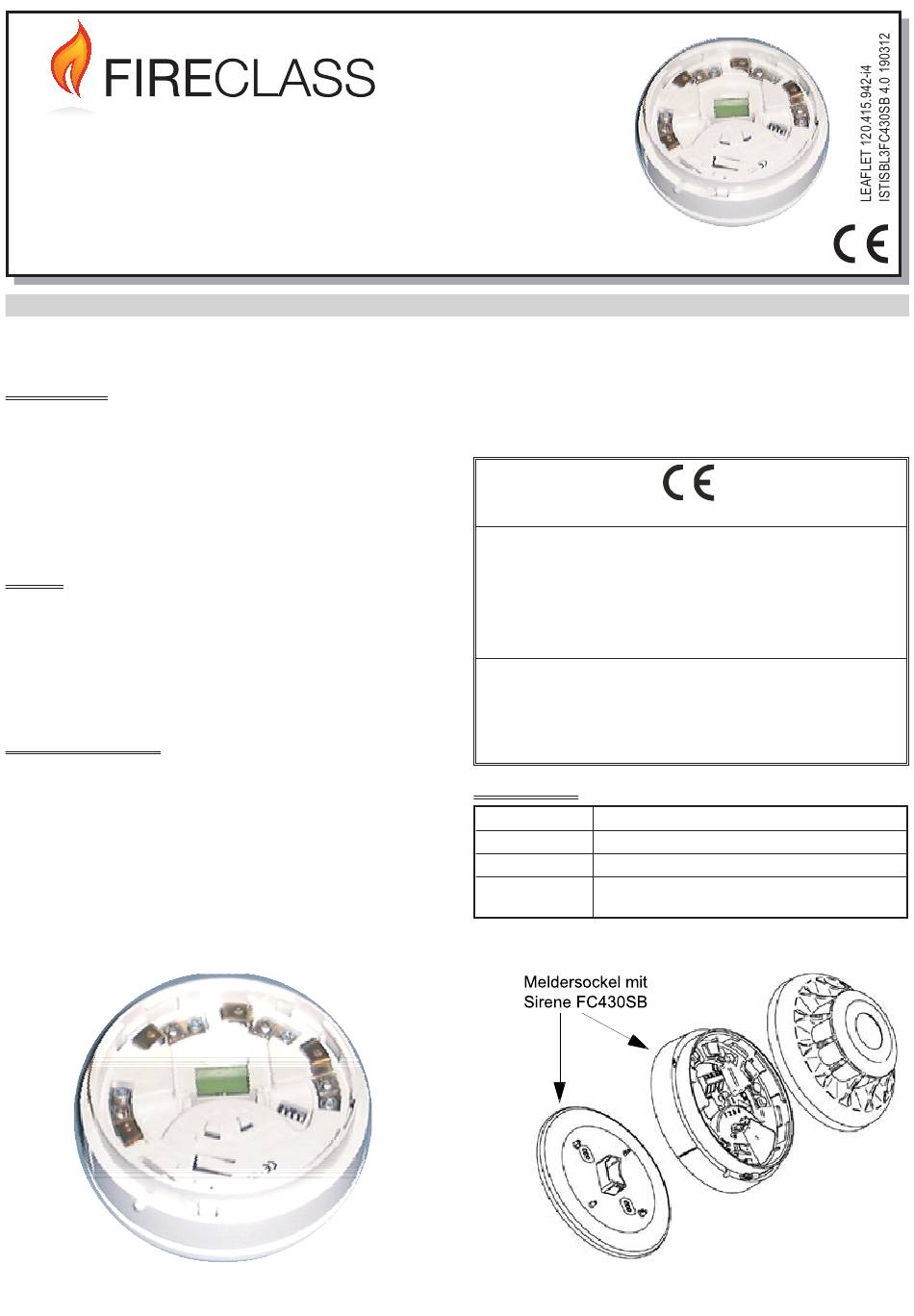

Abb. 1: FC Meldersockel mit Sirene — FC430SB
Adressierbares FC Brandmeldesystem
20,0...40 V
0,2 mA
max. 6,8 mA
-10...+55 °C
DEUTSCH
Luftfeuchte:
Material:
Schutzart:
Abmessungen:
Gewicht:
Via Gabbiano, 22 - Zona Ind. S. Scolastica
EN 54-3:2001 + A1:2002
Addressable Loop Powered Sounder Base for use in Fire
Detection and Fire Alarm Systems
FC430SB
ANSCHLÜSSE
R
L
L1
L2
Abb. 2: Aufbau
max. 95 % (ohne Betauung)
flammenhemmender Kunststoff
IP21 (EN 60529)
Ø 110 x 37,5 (mm)
0,186 Kg
0832
BENTEL SECURITY s.r.l.
64013 Corropoli (TE) - ITALY
09
0832-CPD-1280
Anschluss für Hinweisleuchte
– EIN/AUS
+ EIN/AUS
darf nicht belegt werden (dient zur internen
Ansteuerung des FC430SB)
