RECHNER SENSORS TRUE LEVEL Bedienungsanleitung Seite 49

RESET (Configuration d'origine)
Pour l'activation de la phase « configuration d'origine » procéder comme suit:
Configuration d'origine:
Signal de sortie analogique : 4...20 mA (0...10 V)
Signal de sortie TOR : fonction NO
Amortissement du signal de sortie : niveau 2 (LED 25%)
Fonction TEST
La fonction TEST sert à contrôler si la sonde est connectée correctement à l'unité de contrôle.
Le signal de sortie analogique varie lentement entre 4 mA (0 V) et 20 mA (10 V). Les voyants LED (25% - 100%)
s'allument et s'éteignent l'un après l'autre.
Programmation au moyen de la touche TEACH (ETF):
Par appui prolongé, pendant 20 secondes sur la
touche TEACH (relâcher la touche après ce délai)
la sonde est, alors, rétablie dans sa configuration
d'origine
Programmation au moyen de la commande déportée
par liaison TEACH (ETW):
Connecter la liaison TEACH au «plus» de l'alimentation
pendant une durée de 20 secondes, puis la déconnecter.
La sonde est, alors, rétablie dans sa configuration d'origine

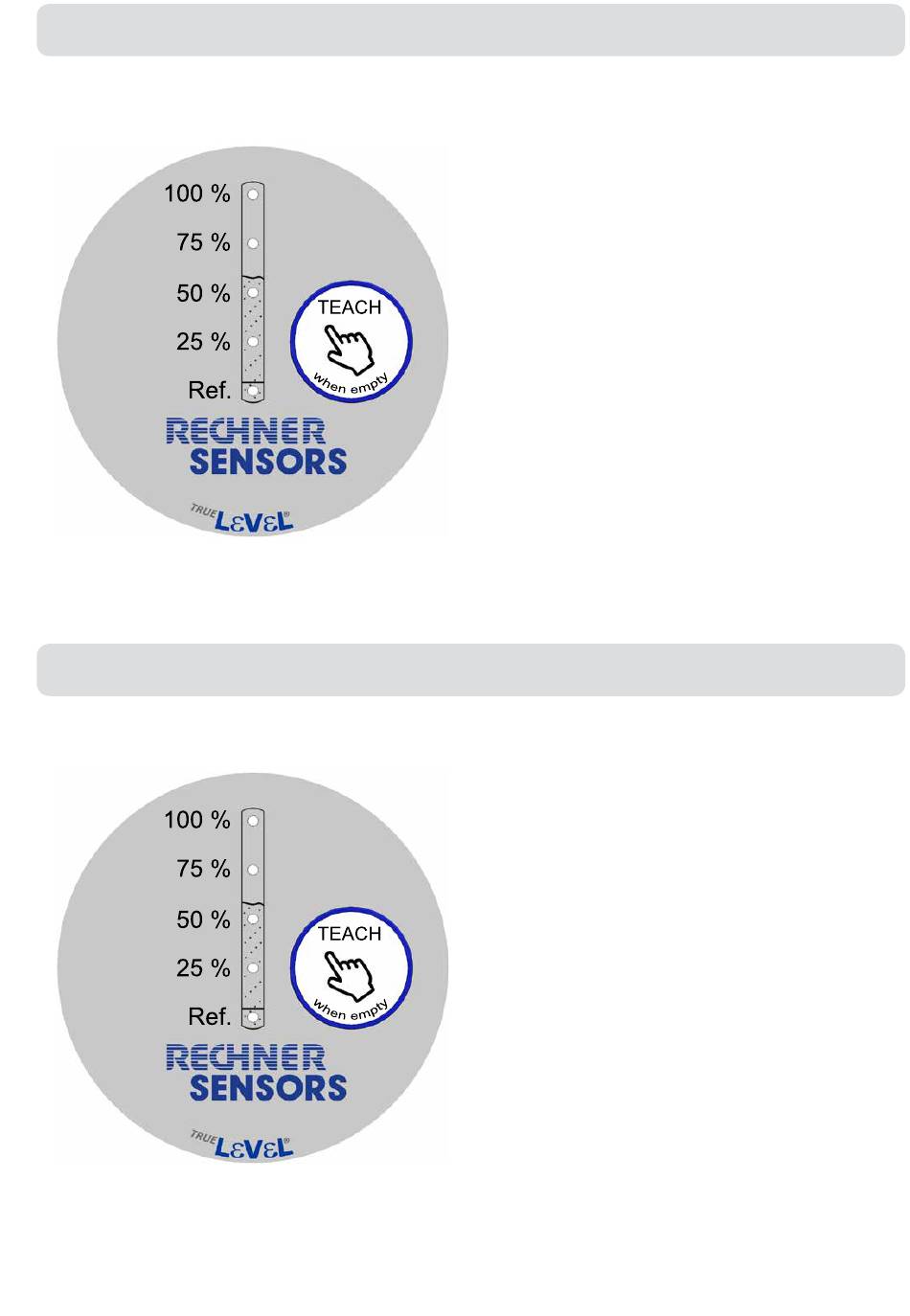

L'anneau bleu clignote avec des impulsions doubles
Après une phase de RESET, tous les paramètres
programmés sont effacés et un nouveau para
métrage de la sonde est nécessaire.
Programmation au moyen de la touche TEACH (ETF):
Par appui prolongé, pendant plus de 25 secondes
sur la touche TEACH, la fonction de TEST est active
jusqu'à ce que la touche soit relâchée.
Programmation au moyen de la commande déportée
par liaison TEACH (ETW):
Connecter la liaison TEACH au «plus» de l'alimenta-
tion pendant une durée de plus de 25 secondes. La
fonction de TEST est, alors, active jusqu'à ce que la
liaison TEACH soit déconnectée.
L'anneau bleu clignote à une fréquence de 0.5 Hz
49
