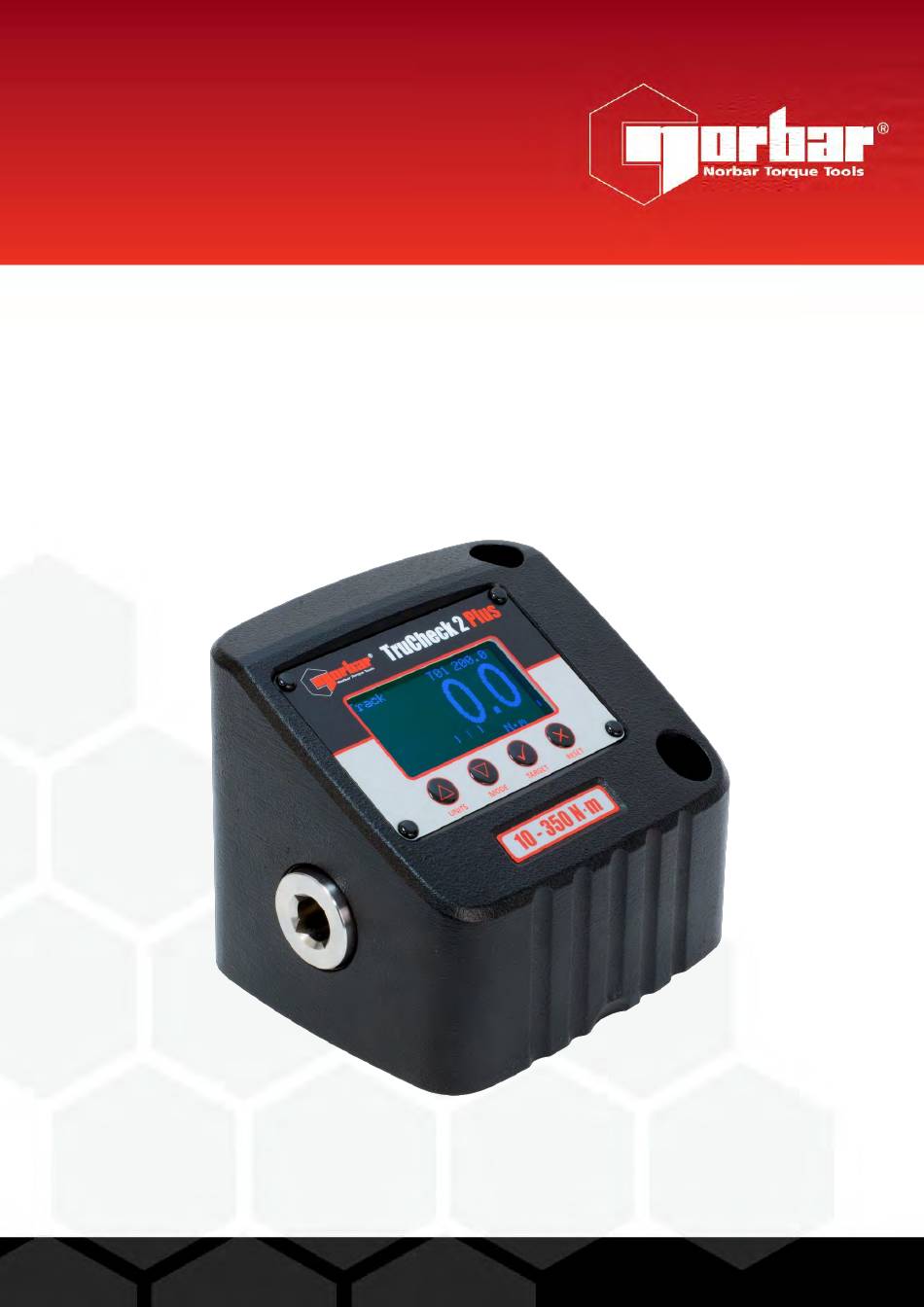

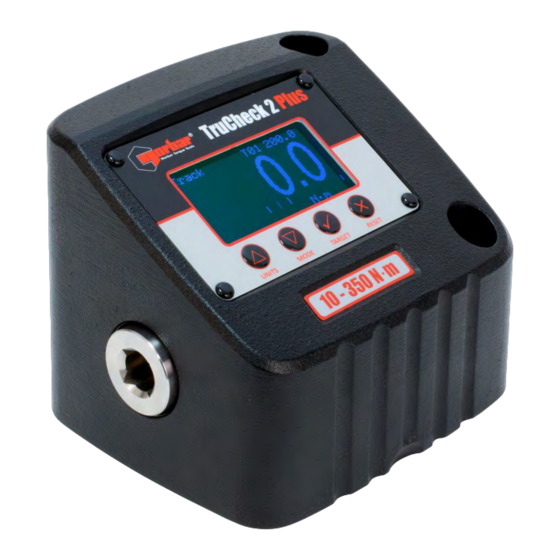

- Seite 1 BEDIENUNGSANLEITUNG TRUCHECK™ 2 & TRUCHECK™ 2 PLUS Teilenummer 34460.DE | Ausgabe 1 | Übersetzung der Originalanweisungen (Deutsch)
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Teilenummern, für die diese Bedienungsanleitung gilt Installation Bedienungsanleitung - TruCheck™ 2 Plus Messbildschirm Menü Einheiten Menü Klick Menü Sollwert Versionsbildschirm Menü Einrichten Nullstellung Aktiv-Ab Einstellung Sollwertanzeige Verwendung des Geräts USB-Port Bedienungsanleitung - TruCheck™ 2 Basic Messbildschirm Verwendung des Geräts Versionsbildschirm Menü... -
Seite 4: Teilenummern, Für Die Diese Bedienungsanleitung Gilt
TEILENUMMERN, FÜR DIE DIESE BEDIENUNGSANLEITUNG GILT: Dieses Handbuch behandelt die Einrichtung und den Gebrauch der Geräte Norbar TruCheck™ 2 Basic und TruCheck™ 2 Plus. Teilenummer Modell 43524 TruCheck™ 2 Basic 350 N·m 43525 TruCheck™ 2 Plus 350 N·m 43530 TruCheck™ 2 Basic 350 1100 N·m 43531 TruCheck™... -
Seite 5: Bedienungsanleitung - Trucheck™ 2 Plus
BEDIENUNGSANLEITUNG - TRUCHECK™ 2 PLUS (43525 & 43531) Messbildschirm Betriebsmodus Ausgewählter Sollwert Aufzeichnen T01200,0 Sollwertanzeigezeile Maßeinheiten: N·m Ändert den ausgewählten Sollwert Ändern der Maßeinheiten (T01 XXX.X, T02 XXX.X etc.) (N·m, lbf-ft und lbf-in etc.) Die Einheiten werden automatisch auf die Sollwerteinheiten umgestellt. -
Seite 6: Menü Einheiten
Menü Einheiten Einheiten zum Aktivieren/Deaktivieren Menü Einheiten auswählen ✓ ✓ N·m lbf·ft dN·m ✓ lbf·in Aktivieren/Deaktivieren umschalten cN·m ft·lb (✓oder ) kgf·m in·lb kgf·cm ozf·in auswählen und drücken, um zu gf·m in·oz speichern und zu beenden Abbrechen (Beenden ohne Speichern der... -
Seite 7: Versionsbildschirm
Versionsbildschirm Halten Sie auf dem Messbildschirm gedrückt, um Version den Versionsbildschirm anzuzeigen 43525 124356 Der Versionsbildschirm enthält: 1.0.1 P/N (Teilenummer des TruCheck™ 2 Plus) S/N (Seriennummer) S/W (Software-Versionsnummer) Drücken Sie , um zum Messbildschirm zurückzukehren oder Drücken Sie , um in das Einrichtungsmenü zu Menü... -
Seite 8: Sollwertanzeige
Sollwertanzeige Wenn ein Ziel ausgewählt wird, zeigt der TruCheck™ 2 Plus auf drei verschiedene Arten an, ob es sich um einen niedrigen, erfolgreichen oder hohen Messwert handelt. 1. Textfarbe (Niedrig = Gelb, Erfolgreich = Grün, Hoch = Rot) 2. Sollwertsymbole (Low = , Pass = ✓, High = ) 3. -
Seite 9: Verwendung Des Geräts
Klickmodus oder wenn die automatische Rückstellung im Klickmodus ausgelöst wird). Wenn der PC denTruCheck™ 2 Plus nicht richtig erkennt (z.B. wenn er Windows 7 statt Windows 10 verwendet), laden Sie den USB-Treiber von der Norbar-Website herunter. Der USB-Port kann auch zum Aktualisieren der Software TruCheck™ 2 Plus verwendet werden. -
Seite 10: Bedienungsanleitung - Trucheck™ 2 Basic
BEDIENUNGSANLEITUNG - TRUCHECK™ 2 BASIC (43524 & 43530) Messbildschirm N·m Verwendung des Geräts Setzen Sie einen Drehmomentschrauber / Drehmomentschlüssel in den Eingangsantrieb und arbeiten Sie in die gewünschte Richtung Entfernen Sie den Drehmomentschrauber / Drehmomentschlüssel und setzen Sie die Anzeige (falls erforderlich) durch Drücken der NULL-Taste zurück Setzen Sie einen Drehmomentschrauber / Drehmomentschlüssel in den Eingangsantrieb und arbeiten Sie in die gewünschte Richtung... -
Seite 11: Menü Einrichten
Nur für die Verwendung durch einen vom Lieferanten zugelassenen Vertreter. USB-Port Der USB-Port liefert die Stromversorgung für den TruCheck™ 2. Der USB-Port kann auch zum Aktualisieren der TruCheck™ 2 Software verwendet werden. Den USB-Treiber und die Aktualisierung der TruCheck™ 2 Software finden Sie unter: https://www.norbar.com/Downloads/Software-Download/Trucheck2... -
Seite 12: Technische Daten
TECHNISCHE DATEN Max. Teilenummer Modell Eingebauter Wandleranschluss Leistung Drehmoment TruCheck™ 2 43524 ½" Innenvierkant 10 - 350 N·m 525 N·m Basic 350 N·m TruCheck™ 2 43525 ½" Innenvierkant 10 - 350 N·m 525 N·m Plus 350 N·m TruCheck™ 2 43530 27 mm Außensechskant 50 - 1.100 N·m 1.650 N·m... - Seite 13 Display: 128 x 64 Pixel RGB hintergrundbeleuchtet LCD Display-Aktualisierungsrate: 5 Messwerte pro Sekunde (5Hz) Auflösung: 4 Stellen. Null-Ausschaltung: Keine Genauigkeit: Siehe Kalibrierzertifikat (nom. ±1% des Messwertes) Maßeinheiten: Verfügbare Einheiten abhängig vom jeweiligen TruCheck™ 2 Plus-Modell N·m dN·m cN·m kgf·m kgf·cm gf·m lbf·ft lbf·in ft·lb...
-
Seite 14: Kalibrierung
KALIBRIERUNG Ihr Gerät wurde mit einer Kalibrierungsbescheinigung geliefert. Die angegebene Genauigkeit des Instrument kann nur dann garantiert werden, wenn es mindestens einmal pro Jahr kalibriert wird. Die Nachkalibrierung sollte durch den Lieferanten oder einen vom Lieferanten zugelassenen Vertreter erfolgen, bei dem alle Vorrichtungen für die Sicherstellung der bestmöglichen Genauigkeit des Geräts zur Verfügung stehen. - Seite 15 Tel.: + 61 (0)8 8292 9777 Tel.: + 86 21 6145 0368 E-Mail enquiry@norbar.com.au E-Mail: sales@norbar.com.cn NORBAR TORQUE TOOLS INC NORBAR TORQUE TOOLS INDIA PVT. LTD 36400 Biltmore Place, Willoughby, Plot No A-168, Khairne Industrial Area, Ohio, 44094 Thane Belapur Road, Mahape, Navi Mumbai –...
