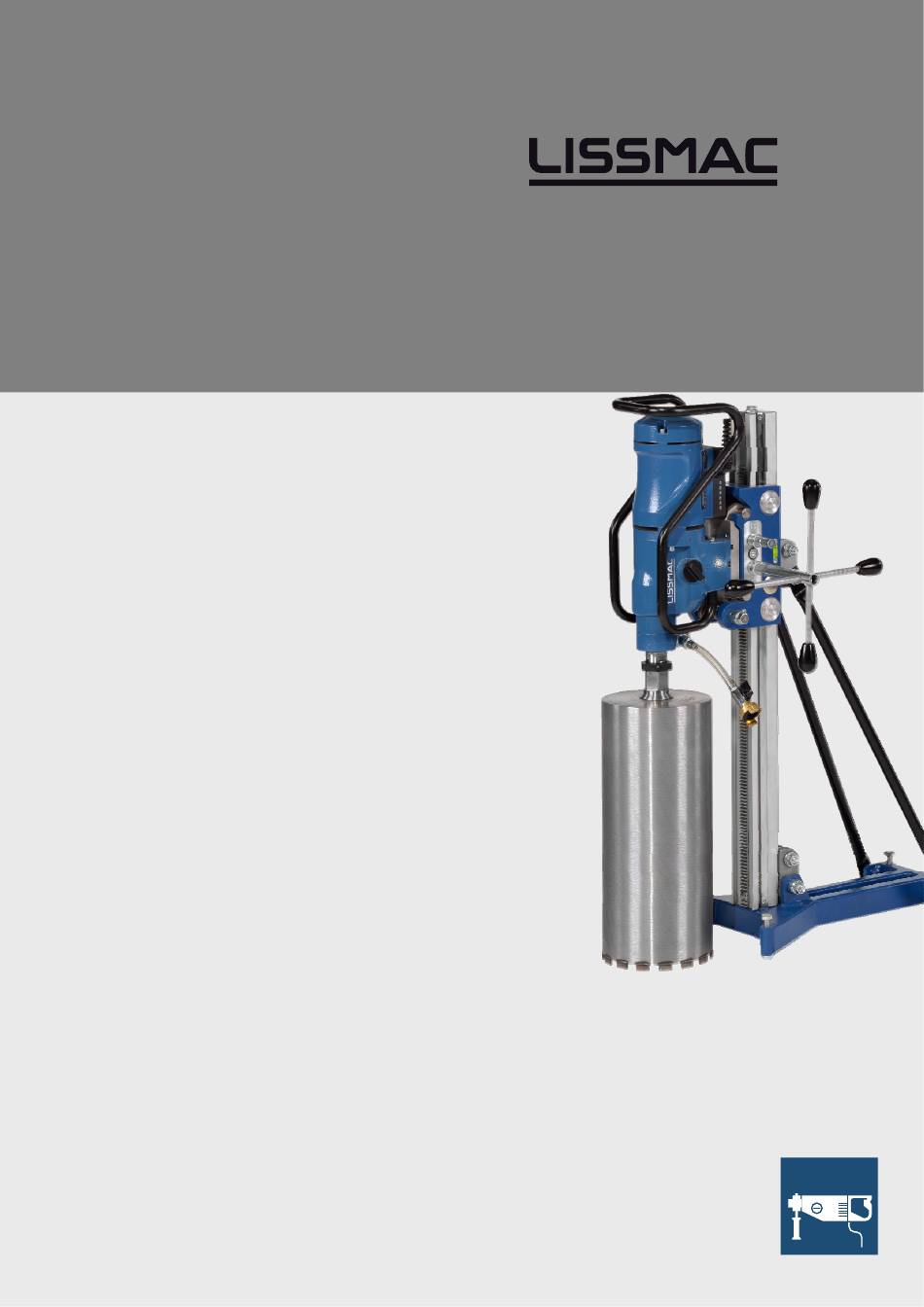

- Seite 1 CONSTRUCTION TECHNOLOGY BETRIEBSANLEITUNG DIAMANT-KERNBOHRMOTOR CDM 25 W CDM 25 WP CDM 33 W CDM 33 WP LISSMAC Maschinenbau GmbH Lanzstrasse 4 D-88410 Bad Wurzach Telefon +49 (0) 7564 / 307 - 0 Telefax +49 (0) 7564 / 307 - 500 lissmac@lissmac.com...
- Seite 2 2/30...
- Seite 3 Impressum Die Betriebsanleitung ist gültig für: LISSMAC Diamant-Kernbohrmotor: CDM 25 W CDM 25 WP CDM 33 W CDM 33 WP Firmenzentrale: LISSMAC Maschinenbau GmbH Lanzstraße 4 D - 88410 Bad Wurzach Tel: +49 (0) 7564 / 307 – 0 Fax: +49 (0) 7564 / 307 –...
-
Seite 4: Grundlegende Sicherheitshinweise
GRUNDLEGENDE SICHERHEITSHINWEISE Warnhinweise und Symbole in dieser Anleitung Weist darauf hin, dass der Bediener bei Nichtbeachtung unter Umständen Verletzungen Gefahr! erleidet. Weist darauf hin, dass die Nichtbeachtung zu Verletzungen führen kann. Vorsicht! Hinweis Weist darauf hin, dass bei Nichtbeachtung unter Umständen Schäden an der Maschine oder an anderen Materialien bzw. -
Seite 5: Inhaltsverzeichnis
BETRIEBSANLEITUNG Vorwort In der vorliegenden Betriebsanleitung werden der Umgang mit der Maschine und deren bestimmungsgemäße Einsatzmöglichkeiten erläutert. Diese Betriebsanleitung enthält wichtige Informationen, um die Maschine sicher, sachgerecht und wirtschaftlich betreiben zu können. Die Beachtung der Informationen in der vorliegenden Betriebsanleitung trägt dazu bei, Gefahren, Reparaturkosten und Ausfallzeiten zu vermeiden und die Zuverlässigkeit und die Lebensdauer der Maschine zu erhöhen. - Seite 6 Notizen: 6/30...
-
Seite 7: Leistungsbeschreibung
1. LEISTUNGSBESCHREIBUNG Die CDM 25 W und CDM 33 W in kompakter, robuster Bauweise beweisen täglich zuverlässiges, bedienerfreundliches und professionelles Nassbohren auf der Baustelle. Der durchdachte Schutzbügel dient zur Sicherung des Kernbohrmotor in der rauen Baustellenumgebung sowie als funktioneller Handgriff für den täglichen Transport und zur einfachen Montage am Kernbohrständer. -
Seite 8: Grundsatz Bestimmungsgemäße Verwendung
Sicherheit beeinträchtigen können, umgehend beseitigen (lassen). 1.1.4 Der LISSMAC Kernbohrmotor CDM 25/CDM 33 ist eine Nass-Kernbohrmaschine und gehört zur Geräteklasse der ständergeführten Kernbohrgeräte. Der Kernbohrmotor dient in Verbindung mit Wasser und einem diamantbesetzten Kernbohrer, zum Bohren runder Löcher in Stein, Beton und Verbundwerkstoffe. -
Seite 9: Allgemeine Sicherheitshinweise
1.2.12 Während des Gebrauchs treten Vibrationen in der gesamten Maschine auf. Kontrollieren Sie vor der Inbetriebsetzung der Maschine, dass alle externen Befestigungselemente ordnungsgemäß festgezogen sind. 1.2.13 Bei allen Bohrarbeiten werden der Kernbohrer und die Bohrmaschine extrem heiß. Üben Sie in der Nähe von Metalloberflächen eine entsprechende Vorsicht, da diese Flächen Verbrennungen verursachen können. - Seite 10 1.3.5. Verwenden Sie Werkzeuge bestimmungsgemäß Werkzeuge dürfen nur dem vorgesehenen Verwendungszweck entsprechend eingesetzt werden. 1.3.6. Tragen Sie ordnungsgemäße Arbeitskleidung Die am Arbeitsplatz getragene Arbeitskleidung muss eng anliegen, sodass die Kleidung nicht von beweglichen Teilen erfasst werden kann. Entfernen Sie alle losen Gegenstände. Tragen Sie bei langem Haar eine Kopfbedeckung oder ein Haarnetz.
-
Seite 11: Transportieren Von Geräten
1.3.14. Transportieren von Geräten Halten Sie beim Transportieren von Geräten die Hände vom Netzschalter fern, sodass das Gerät nicht versehentlich eingeschaltet wird. 1.3.15. Üben Sie stets Vorsicht Nutzen Sie keine Geräte, wenn Sie unter dem Einfluss von Drogen oder Alkohol stehen. Richten Sie beim Gebrauch Ihr Hauptaugenmerk stets auf das Gerät. -
Seite 12: Maschinenbeschreibung
2. MASCHINENBESCHREIBUNG 2.1. Beschreibung des Kernbohrmotor Pos. 1 Ein/Aus-Schalter Pos. 9 Lufteinlass Pos. 3 Kohlebürste Pos. 10 Luftauslass Pos. 4 Motor-Befestigungsplatte Pos. 11 Chassisgriff Pos. 5 Getriebeschalter Pos. 12 PRCD Pos. 6 Wasseranschluss (GEKA) Pos. 13 GARDENA-Schnell-Verschraubung Pos. 7 Bohreranschluss mit Pos. -
Seite 13: Technische Daten
2.3. Technische Daten CDM 25 W CDM 33 W 230 V 110V 230 V 110V Nennleistung 2500 W 3300 W Abgabeleistung 1800 W 2550 W Stromaufnahme 12 A 16 A Stromart einphasig einphasig Schutzsystem (Isolierung) Klasse 2 Klasse 2 Spindeldrehzahlen bei Leerlauf... -
Seite 14: Inbetriebnahme
3. INBETRIEBNAHME 3.1. Anschlüsse und Betriebsstoffe Stromanschluss Zuverlässige Stromquelle mit der auf dem Typenschild angegeben Betriebsspannung (230V) und der entsprechenden Absicherung muss vorhanden sein. Der automatische Fasenwender regelt die Drehrichtung automatisch. Setzen Sie die Maschine keinesfalls ohne den mitgelieferten tragbaren FI-Schalter in Betrieb. Wasseranschluss - Kühlung Der Kernbohrmotor besitzt eine intrigierte Wasserkühlung. -
Seite 15: Maximale Werkzeuglänge
Lagerung von Werkzeugen Werkzeuge müssen beim Lagern vor Feuchtigkeit geschützt werden. Die angebrachten Segmente müssen vor Beschädigungen geschützt werden. Hinweis Im LISSMAC Verkaufsheft können die Preise der Werkzeuge ermittelt werden. Dieses Verkaufsheft kann jederzeit über den Hersteller bezogen werden. 15/30... -
Seite 16: Transport
4. TRANSPORT Hinweis Beim Transport muss der Kernbohrmotor vom Stromnetz getrennt werden. Zuleitungskabel des Kernbohrmotors vom Stromnetz entfernen Werkzeug vom Kernbohrmotor entfernen Kernbohrmotor aus dem Kernbohrständer entfernen 5. BETRIEB Der Kernbohrmotor muss zum Bohren mit Wasser gekühlt werden. Ohne diese Kühlung überhitzt Vorsicht! der Motor und wird dadurch defekt. -
Seite 17: Werkzeuge
Je nach Anwendungszweck und Anwendungsgebiet unterscheiden sich die Werkzeuge. Um die besten Ergebnisse zu erzielen müssen die Parameter stimmen. Mit diesem Diagramm kann die optimale Schneidleistung bestimmt werden. Hinweis Im LISSMAC Verkaufsheft können die Preise der Werkzeuge ermittelt werden. Dieses Verkaufsheft kann jederzeit über den Hersteller bezogen werden. 17/30... -
Seite 18: Wiederverwertung
7. WIEDERVERWERTUNG Zur Einhaltung der Vorschrift 2002/96/EC entsorgt die LISSMAC Maschinenbau GmbH alle zurückgesandten elektrischen Bohrmaschinen. Bringen Sie das Gerät zwecks Rücksendung zu einem autorisierten Händler. 8. GEWÄHRLEISTUNG Der Garantiezeitraum für dieses Produkt beträgt 12 Monate ab dem Kaufdatum. Während dieses Zeitraums führt die LISSMAC Maschinenbau GmbH nach eigenem Ermessen kostenlose... -
Seite 19: Ersatzteilliste
9. ERSATZTEILLISTE Ersatzteil- Pos. Art.-Nr. Bezeichnung Spezifikation Stk. Empfehlung 83.3 211266 VERSCHRAUBUNGSWINKEL SET (INKL. 83,83.1,83.2,84) 230V 83.3 211267 VERSCHRAUBUNGSWINKEL SET (INKL. 83,83.1,83.2,84) 110V 211164 VERSCHRAUBUNGSWINKEL 230V NPTAB38-NPT3/8" 211263 VERSCHRAUBUNGSWINKEL 110V NPTAB38-NPT3 83,1 211165 DICHTRING 230V NPTW38 83,1 211264 DICHTRING 110V NPTW12 83,2 211166... - Seite 20 Ersatzteil- Pos. Art.-Nr. Bezeichnung Spezifikation Stk. Empfehlung 211096 DRUCKFEDER Ø0.5xID2.75x19ringx23 211097 FÖRDERSCHNECKE 211098 RILLENKUGELLAGER 6201CM-12x32x10 211099 PASSFEDER A-4x4x10-DIN6885 211100 ZAHNRAD 211101 VORLEGEWELLE 211102 NADELLAGER HK1412- 211103 RILLENKUGELLAGER 6302 CM-15-42-13 211104 RITZELWELLE 211009 KUGEL Ø4 211105 PASSFEDER A-6x6x45-DIN6885 211106 ZAHNRAD 211107 SCHIEBE-ZAHNRAD 26,1 211108...
- Seite 21 Ersatzteil- Pos. Art.-Nr. Bezeichnung Spezifikation Stk. Empfehlung 211181 BOHRSPINDEL CDM 25W 211272 BOHRSPINDEL CDM 25WP 211182 ROTOR INKL. POS. 54&65 MONTIERT 230V 211273 ROTOR INKL. POS. 54&65 MONTIERT 110V 700400 LEICHTLÖSERING 205944 DICHTUNG ¼“ 211726 ANTRIEB CDM 25 230V KPL 211816 ANTRIEB CDM 33 230V KPL 211817...
- Seite 22 Ersatzteil- Pos. Art.-Nr. Bezeichnung Spezifikation Stk. Empfehlung 211731 STATOR CDM 25 230V KPL 211733 STATOR CDM 33 230V KPL 211732 STATOR CDM 25 110V KPL 211734 STATOR CDM 33 110V KPL 211137 INNENSECHSKANTSCHRAUBE M4x85 56,1 211053 PASSSCHEIBE 56,3 211089 UNTERLAGSCHEIBE M4 (1x4.2x10) 211138 STATOR 230V...
- Seite 23 Ersatzteil- Pos. Art.-Nr. Bezeichnung Spezifikation Stk. Empfehlung STROMZUFUHR CDM 25/33 230 211741 V KPL STROMZUFUHR CDM 25/33 110 211819 V KPL 211162 INNENSECHSKANTSCHRAUBE M4x0.75x40mm 211164 VERSCHRAUBUNGSWINKEL 230V NPTAB38-NPT3/8" 211263 VERSCHRAUBUNGSWINKEL 110V NPTAB38-NPT3 83,1 211165 DICHTRING 230V NPTW38 83,1 211264 DICHTRING 110V NPTW12 83,2 211166...
- Seite 24 Ersatzteil- Pos. Art.-Nr. Bezeichnung Spezifikation Stk. Empfehlung 280532 MAULGABELSCHLÜSSEL 41mm 280139 MAULGABELSCHLÜSSEL 32mm Um Fehllieferungen zu vermeiden, sollten Sie bei Ersatzteil-Bestellungen die vollständige Hinweis Typenbezeichnung, das Baujahr und die Maschinen-Nummer angeben! Technische Änderungen vorbehalten! Wir machen ausdrücklich darauf aufmerksam, dass nicht von uns gelieferte Teile auch nicht von uns geprüft und freigegeben sind.
- Seite 25 83.3 83.3 SERVICE-KIT 25/30 CDM 25 W/WP Stand: 03-2015...
- Seite 26 63-1 65-1 63-1 26.1 56-3 56-1 36-1 53-1 34-1 83.3 83.3 83-2 83-1 SERVICE-KIT 26/30 CDM 33 W/WP Stand: 03-2015...
- Seite 27 27/30...
- Seite 28 28/30...
- Seite 29 Original Erklärung zur unvollständigen Maschine Der LISSMAC Kernbohrmotor CDM 25 W/WP und CDM 33 W/WP darf/kann nur zusammen mit einem LISSMAC Kernbohrständer verwendet werden. Die Inbetriebnahme ist solange untersagt, bis festgestellt wurde, dass die Kernbohrmotor und Kernbohrständer den bestimmungsgemäßen Gebrauch erfüllen. Jede andere Verwendung ist nicht bestimmungsgemäß.
