SPECIFICHE TECNICHE
Compatibilità:
Caratteristiche ambientali: Solo per applicazioni interne
Temperatura di funzionamento: da -25 a +70
Temperatura di stoccaggio: da -40 a +80
Umidità relativa:
Dimensioni:
Altezza
(inclusa staffa di montaggio):
Diametro:
Peso:
Requisiti di montaggio:
Caratteristiche elettriche:
A riposo:
In allarme:
! ATTENZIONE: ASSICURARSI CHE IL PIANO DEL SITO
DEFINISCA LE POLARITÀ DELLE BASI CON POLARITÀ
CONOSCIUTA.
Compatibilità Elettromagnetica
Il modulo FC430SB è conforme a quanto segue:
Ø famiglia di prodotto standard EN50130-4 rispetto alle Perturba-
zioni Dirette, Immunità Irradiata, Scarica Elettrostatica, Transi-
torie Rapide e Alta Energia Lenta;
Ø EN 61000-6-3 per le emissioni.
INTRODUZIONE
La Base Avvisatore Acustico Alimentata da Loop FC430SB fornisce
una funzione sonora addizionale sul circuito a loop indirizzabile FC.
La Base Avvisatore Acustico Alimentata da Loop FC430SB deve
essere abbinata ad un rilevatore per funzionare, perchè usa l'indiriz-
zo del rilevatore sul quale è fissata. La rimozione del rilevatore o la
perdita dell'alimentazione del loop farà cessare di funzionare la

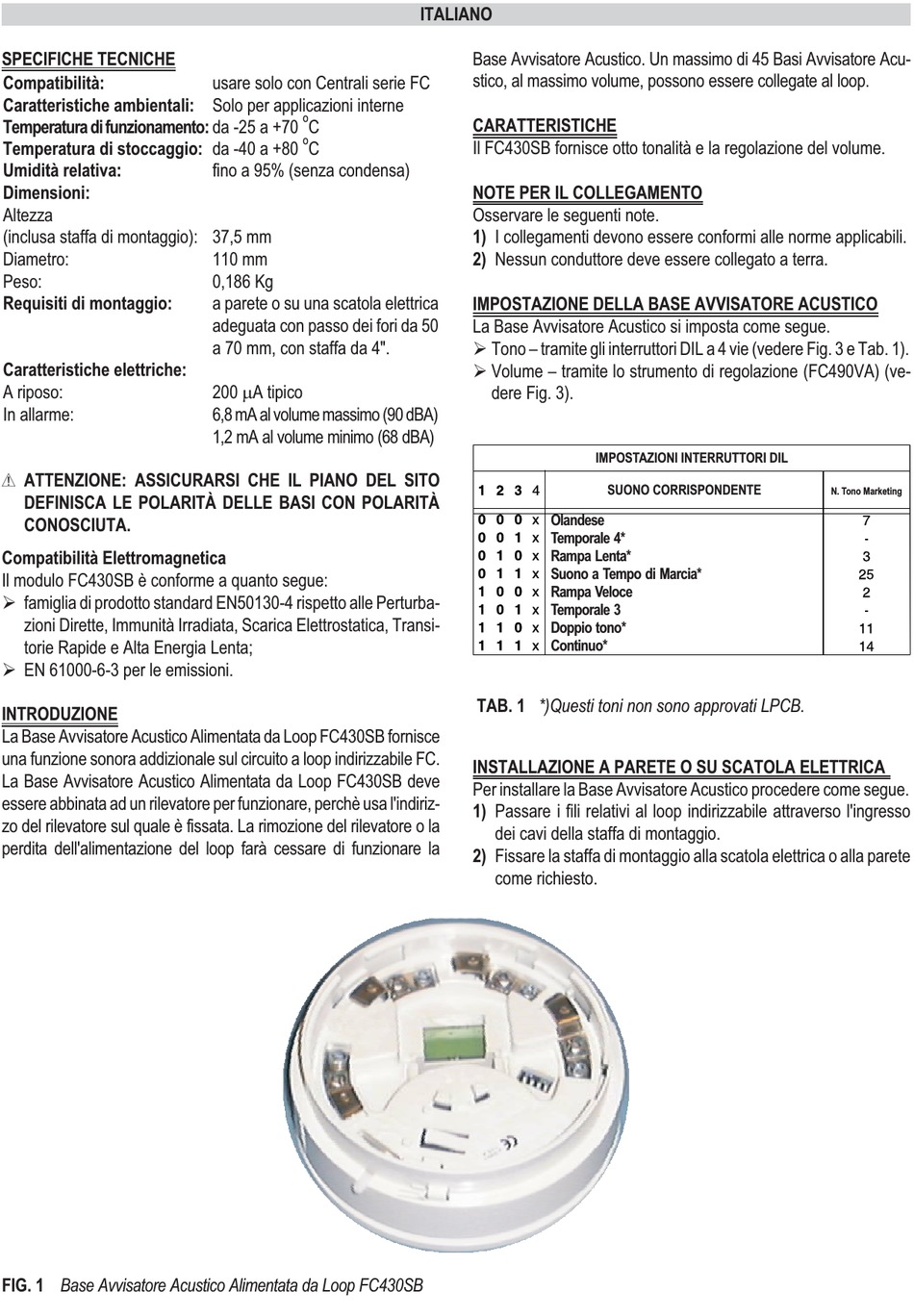

FIG. 1 Base Avvisatore Acustico Alimentata da Loop FC430SB
usare solo con Centrali serie FC
o
C
o
C
fino a 95% (senza condensa)
37,5 mm
110 mm
0,186 Kg
a parete o su una scatola elettrica
adeguata con passo dei fori da 50
a 70 mm, con staffa da 4".
200 mA tipico
6,8 mA al volume massimo (90 dBA)
1,2 mA al volume minimo (68 dBA)
ITALIANO
Base Avvisatore Acustico. Un massimo di 45 Basi Avvisatore Acu-
stico, al massimo volume, possono essere collegate al loop.
CARATTERISTICHE
Il FC430SB fornisce otto tonalità e la regolazione del volume.
NOTE PER IL COLLEGAMENTO
Osservare le seguenti note.
1) I collegamenti devono essere conformi alle norme applicabili.
2) Nessun conduttore deve essere collegato a terra.
IMPOSTAZIONE DELLA BASE AVVISATORE ACUSTICO
La Base Avvisatore Acustico si imposta come segue.
Ø Tono – tramite gli interruttori DIL a 4 vie (vedere Fig. 3 e Tab. 1).
Ø Volume – tramite lo strumento di regolazione (FC490VA) (ve-
dere Fig. 3).
Olandese
Temporale 4*
Rampa Lenta*
Suono a Tempo di Marcia*
Rampa Veloce
Temporale 3
Doppio tono*
Continuo*
TAB. 1 *)Questi toni non sono approvati LPCB.
INSTALLAZIONE A PARETE O SU SCATOLA ELETTRICA
Per installare la Base Avvisatore Acustico procedere come segue.
1) Passare i fili relativi al loop indirizzabile attraverso l'ingresso
dei cavi della staffa di montaggio.
2) Fissare la staffa di montaggio alla scatola elettrica o alla parete
come richiesto.
IMPOSTAZIONI INTERRUTTORI DIL
SUONO CORRISPONDENTE
N. Tono Marketing
