Original
Betriebsanleitung
Geräteträger

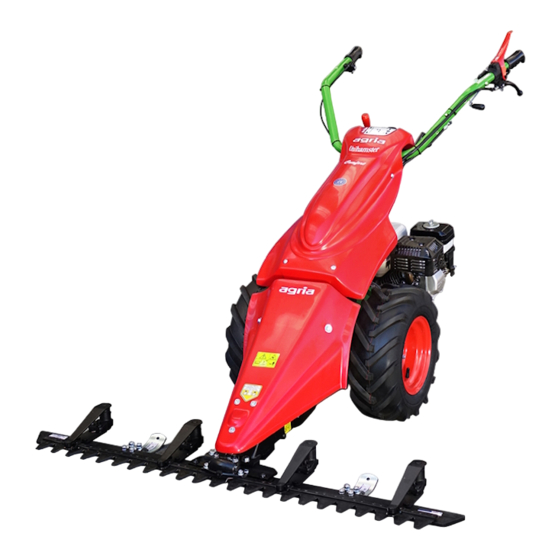

agria 3600 BM Unihamster
3600 922 compact 2 + 2
3600 942 comfort 3 + 3
3600 972 premium 3 + 3 + Bremse
Motor: Honda GX200
6440, 6439_5
Vor Inbetriebnahme Betriebsanleitung durchlesen
und Sicherheits- und Warnhinweise beachten!
Betriebsanleitung Nr. 998 472
- compact
- comfort
- premium
04.18
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Agria 3600 BM Unihamster compact
Inhaltszusammenfassung für Agria 3600 BM Unihamster compact
- Seite 1 Original Betriebsanleitung Geräteträger agria 3600 BM Unihamster - compact - comfort - premium 3600 922 compact 2 + 2 3600 942 comfort 3 + 3 3600 972 premium 3 + 3 + Bremse Motor: Honda GX200 6440, 6439_5 Vor Inbetriebnahme Betriebsanleitung durchlesen und Sicherheits- und Warnhinweise beachten! Betriebsanleitung Nr.
-
Seite 2: Symbole, Fabrikschild
Zapfwelle Maschinenpass Bremse (in Steckhülle an der Maschine) geöffnet (entriegelt) Den Maschinenpass ausgefüllt an Agria-Werke zurücksenden. geschlossen (verriegelt) drehen im Uhrzeigersinn agria-Service = wenden Sie sich bitte an Ihre agria-Fachwerkstatt drehen gegen Uhrzeigersinn Geräteträger agria 3600 BM Unihamster... -
Seite 3: Inhaltsverzeichnis
Bild A und B ......5 4. Inbetriebnahme und Bild C ........53 Bedienung Erstinbetriebnahme ......27 Gefahrenbereich ......28 Starten des Motors ......30 Abstellen des Motors ...... 31 Mähen bzw. Arbeiten ...... 32 Geräteträger agria 3600 BM Unihamster... -
Seite 4: Bezeichnung Der Teile
8 Schaltstange für Fahrantrieb (Gangschaltstange) 9 Klemmschrauben für Lenkholm-Höhenverstellung 10 Rasthebel für Lenkholm-Höhenverstellung 11 Drehzahlregulierhebel 12 Schalthebel für vorwärts - rückwärts 13 Handhebel Betriebsbremse, Feststellbremse -nur Ausf. premium 14 Sperrbügel für Feststellbremse -nur Ausf. premium Geräteträger agria 3600 BM Unihamster... -
Seite 5: Maschine, Lenkholm
Bezeichnung der Teile Ausf. compact Ausf. comfort, premium Geräteträger agria 3600 BM Unihamster... -
Seite 6: Empfehlungen Schmierstoffe Und Korrosionsschutzmittel
Sie ökologisch richtig, schützen die Umwelt, fördern die Gesunderhaltung von Menschen, Tieren und Pflanzen. Kraftstoff: Dieser Motor kann problemlos mit han- delsüblichem bleifreiem Normal- und Superbenzin (auch E10) sowie Super plus betrieben werden. Dem Benzin kein Öl beimischen. Geräteträger agria 3600 BM Unihamster... -
Seite 7: Sicherheitstechnische Hinweise
Bediener zu unterweisen. bestimmungsgemäße Funktionalität Jede nicht bestimmungsgemäße Ver- einzuschränken. wendung sowie alle nicht in dieser An- Der Geräteträger agria 3600 BM ist leitung beschriebenen Tätigkeiten an eine handgeführte selbstfahrende ein- der Maschine sind unerlaubter Fehlge- achsige Arbeitsmaschine, die nach der brauch außerhalb der gesetzlichen Haf-... -
Seite 8: Allgemeine Sicherheitsund Unfallverhütungs-Vorschriften
Der Arbeitsbereich ist die gesamte zu setzt werden, die hiermit vertraut und bearbeitende Fläche. Der Benutzer ist über die Gefahren unterrichtet sind. gegenüber Dritten im Arbeitsbereich verantwortlich (siehe Seite 28). Jugendliche unter 16 Jahren dürfen den Geräteträger nicht bedienen! Geräteträger agria 3600 BM Unihamster... -
Seite 9: Bedienung Und Schutzeinrichtungen
Zum Starten lassen! Motor nicht in geschlossenen Räumen Bei Funktionsstörungen an der Len- starten, die Abgase enthalten Kohlen- kung den Geräteträger sofort anhalten monoxyd, das eingeatmet sehr giftig und abstellen. Störung umgehend be- wirkt! seitigen lassen. Geräteträger agria 3600 BM Unihamster... - Seite 10 Zum Wechseln des Mähmessers, sowie Lösen und Befestigen des Messermit- Beim An- und Abbauen die Stützein- nehmers darauf achten, dass die richtungen in die jeweilige Stellung brin- Schraubbewegung von den Schneid- gen und auf Standsicherheit achten. kanten wegführt. Geräteträger agria 3600 BM Unihamster...
-
Seite 11: Wartung Und Reinigung
Vergiftungsgefahr! Deshalb auch be- Beschädigte Schneidwerkzeuge sind schädigte Auspuffteile sofort erneuern. auszutauschen! Vorsicht mit heißen Motorteilen! Beim Auswechseln von Schneid- Der Auspufftopf und andere Motor- werkzeug geeignetes Werkzeug und bauteile werden sehr heiß, wenn der Geräteträger agria 3600 BM Unihamster... -
Seite 12: Elektrische Anlage
Packungsbeilage lesen und beachten! Träger von Herzschrittmachern dürfen Aufgebrauchte, scheinbar leere Druck- bei laufendem Motor die stromführen- dosen vor der Entsorgung an einer ge- den Teile der Zündanlage nicht berüh- lüfteten, von Funken und Flammen ab- ren! Geräteträger agria 3600 BM Unihamster... -
Seite 13: Sicherheitstechnische Hinweise Beschreibung Der Warnzeichen
Gehörschutzmittel zu benut- zen. Nicht ohne Schutzvorrichtungen arbei- Schutzhandschuhe benut- ten! Vor dem Starten die Schutzvorrich- tungen in Schutzstellung bringen. festes Schuhwerk tragen Bei laufendem Motor ausreichend Ab- stand vom Mähmesser halten! Geräteträger agria 3600 BM Unihamster... -
Seite 14: Technische Angaben
1,93 3,82 1,21 2,37 km/h 1,35 2,16 3,02 Lenkholm: ....höhenverstellbar. Lenkholm: ....gummigelagert werkzeuglos höhenverstellbar. Schwingbeschleunigungswerte: Schwingbeschleunigungswerte: am Lenkerhandgriff ..a am Lenkerhandgriff ..a nach 2002/44/EG; EN 12733:2001 nach 2002/44/EG; EN 12733:2001 Geräteträger agria 3600 BM Unihamster... -
Seite 15: Getriebe Premium
Getriebeöl SAE 90-API GL5 (z. B. BP Energear Hypo) Fahrgeschwindigkeiten: 16 x 6.5-8 km/h 1,73 2,78 3,88 km/h 1,35 2,16 3,02 Lenkholm: ....gummigelagert werkzeuglos höhenverstellbar. Schwingbeschleunigungswerte: am Lenkerhandgriff ..a nach 2002/44/EG; EN 12733:2001 Geräteträger agria 3600 BM Unihamster... -
Seite 16: Abmessungen
[mm] 4.00-8 16 x 6.5-8 Mähtriebwerk Zentralgetriebenes Schwingen- mähwerk im Ölbad laufend für Universal-, Kommunal- und Fingermähbalken Hub: ......... 76 mm Hubdrehzahl: ...... 943 min Mähwerk-Getriebeöl: ........ SAE 90-API GL5 Einfüllmenge ca. 0,5 Ltr. Geräteträger agria 3600 BM Unihamster... -
Seite 17: Motor
Auslass ..... 0,20 ± 0,02 mm Geräuschwerte: Starteinrichtung: ..Reversierstarter nach EN 12733 und EN ISO 11201, mit Kommunalbalken 117 cm Schalldruckpegel L 96,0 dB ....(am Ohr der Bedienungsperson) Schallleistungspegel L 110,3 dB Geräteträger agria 3600 BM Unihamster... -
Seite 18: Geräte- Und Bedienelemente
3. Geräte- und Bedienelemente Der Geräteträger agria 3600 ist ein Kühlung Grund-Motorgerät und wird immer mit Die Kühlung erfolgt bei dem Motor durch einem Anbaugerät eingesetzt. Dadurch ein Luftgebläse. Das Kühlluftsieb am eignet er sich für den üblichen Einsatz Reversierstarter und die Kühlrippen des... -
Seite 19: Sicherheitsschaltung
Kupplungsschwierigkeiten infolge Korrosions- bildung auftreten können. Bremse nur Ausf. premium Bremse geöffnet Betriebsbremse - Handhebel (B/13) ziehen Feststellbremse - Handhebel (B/13) ziehen - mit Sperrbügel (B/14) arretieren Geräteträger agria 3600 BM Unihamster... -
Seite 20: Getriebe
Schaltstange nach hinten gezogen = eingeschaltet. Lenkholm Ausf. compact Lenkholm nur bei ausgeschaltetem Fahr- und Zapfwellenantrieb verstellen - Unfall gefahr! Lenkholm-Höhenverstellung Klemmschrauben (B/9) lösen. Lenkholm auf die gewünschte Höhe bringen. Klemmschrauben festziehen. Geräteträger agria 3600 BM Unihamster... - Seite 21 Rasten frei sind. B/10 Lenkholm auf die gewünschte Höhe bringen. Rasthebel loslassen und Lenkholm in eine pas- sende Raste einspielen, so dass der Rasthebel wieder ganz nach oben in seine Ausgangsstel- lung zurückschwenkt. Geräteträger agria 3600 BM Unihamster...
-
Seite 22: Geräte- Und Bedienelemente Geräteanschluss
Gerät ein wenig nach links bzw. nach rechts verdrehen. Geräte-Abbau: Exzenterhebel nach hinten = Riegel geöffnet Anbaugerät aus dem Geräte- anschluss ziehen Schutzkappe über den Anschluss- zapfen des Anbaugerätes stecken Geräteträger agria 3600 BM Unihamster... -
Seite 23: Geräte- Und Bedienelemente Mäheinrichtung
(7) und Distanzleiste (8) an den Fingermähbalken Mähbalken montieren. Messermitnehmer (16) an das Mäh- messer montieren. Fingermähbalken Anschlussplatte nicht erforderlich. Messermitnehmer mit den mitgelie- ferten längeren Befestigungsschrauben (14a) an das Mähmesser montieren. Geräteträger agria 3600 BM Unihamster... -
Seite 24: Aus- Und Einbau
Reihenfolge wie der Anbau Auswechseln der Mähmesser Motor abstellen, Zünd- kerzenstecker abziehen! Fingermähbalken Schutzhandschuhe tragen! Mähmesser in Schutzleiste eingelegt ablegen! Ausreichend Abstand vom Bereich des Mähmessers hal- ten! Aus- und Einbau Betriebsanleitung Mähbalken Geräteträger agria 3600 BM Unihamster... -
Seite 25: Geräte- Und Bedienelemente Triebräder
Radmuttern (3) und Scheiben (2) ab- schrauben. Eisengitterradflansche (1) mit Schei- ben und Radmuttern montieren - fest- ziehen 50 Nm. Eisengitterräder auf die Vierkant- zapfen aufstecken und mit den Knebel- 50 Nm schrauben (5) festziehen. Geräteträger agria 3600 BM Unihamster... -
Seite 26: Geräte- Und Bedienelemente Anschlagpunkte
Verladegurte an den Anschlagpunkten zu verwenden. Verzurrung an anderen Stellen kann zu Schäden führen. Verladegurte auf Beschädigung kon- trollieren, ggf. austauschen! Keine scharfkantigen Lastaufnahmemittel (z.B. scharfkantige Haken, Ösen usw.) verwenden! Niemals unter schwebenden Lasten gehen oder aufhalten. Lebensgefahr! Geräteträger agria 3600 BM Unihamster... -
Seite 27: Inbetriebnahme Und Bedienung
5 mm Raum freilassen, damit sich der Kraftstoff ausdehnen kann. Getriebeölstand kontrollieren (Seite 40). Achtung: Motor ist aus Transportgründen nicht mit vollständiger Motorölfüllung! Vor der ersten Inbetriebnahme in den Motor Motoröl einfüllen (siehe Seite 36)! Geräteträger agria 3600 BM Unihamster... -
Seite 28: Gefahrenbereich
Personen oder Tiere im Gefahren- bereich befinden, ist die Maschine un- verzüglich auszuschalten und nicht eher wieder zu starten, bis dieser Be- reich frei ist. Der Benutzer ist gegenüber Dritten im Arbeitsbereich (gesamte zu bearbeiten- de Fläche) verantwortlich. Geräteträger agria 3600 BM Unihamster... - Seite 29 Motor läuft und unmit- telbar nach dem Abstellen. Halten Sie genü- gend Abstand von heißen Flächen und halten Sie Kinder vom laufenden Motor fern. Bei laufendem Motor nicht die Zünd- leitung und den Zündkerzenstecker berüh- ren oder abziehen. Geräteträger agria 3600 BM Unihamster...
-
Seite 30: Starten Des Motors
Herausziehen des Start- seiles den Motor starten. Handgriff nach dem Start zurückführen, nicht zurück- schnellen lassen. Wenn der Motor läuft, kurze Zeit warmlaufen lassen und CHOKE lang- sam in Betriebsstellung zurück (falls be- tätigt). Geräteträger agria 3600 BM Unihamster... -
Seite 31: Abstellen Des Motors
Kraftstoffmangel zum Stillstand kommt. Somit ist der Vergaser leer und es kann keine Verharzung entstehen. Transport (mit Mähbalken) Vor dem Tranport der Maschine den Motor abstellen, Stillstand der Schneidwerkzeuge abwarten und Messerschutzleiste aufstecken! Geräteträger agria 3600 BM Unihamster... -
Seite 32: Mähen Bzw. Arbeiten
Bei Erstinbetriebnahme und bei jedem Messerwechsel nach etwa 15 - 30 Arbeitsminuten und dann jeweils nach 4 Betriebsstunden alle Schrauben und Muttern am Mähwerk und Mähbalken nachziehen (besonders an der Balkenbefestigung und am Messermitnehmer). Geräteträger agria 3600 BM Unihamster... - Seite 33 Steine usw. zu vermeiden, sind je nach Mäh- balkenausführung (bzw. Sonderausrüstung) höhenverstellbare Laufsohlen angebracht. Höhenverstellung: Sechskantmuttern (1) lösen Mähbalken etwas anheben und Laufsohle (2) entsprechend verstellen Sechskantmuttern (1) festziehen alle Laufsohlen auf gleiche Höhe einstellen. Geräteträger agria 3600 BM Unihamster...
- Seite 34 Motor starten am Hang Zapfwelle und Fahrgetriebe im ein- geschalteten Zustand belassen = Bremswirkung, bei premium Feststellbremse einlegen Kupplung und Sicherheitsschalter in Startstellung bringen Motor starten Geräteträger agria 3600 BM Unihamster...
-
Seite 35: Sicherheitshinweise Für Die Handhabung
Falls der Tank zu entleeren ist, ist dies im Freien durchzuführen. Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räu- men abstellen. Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Geräteträger agria 3600 BM Unihamster... -
Seite 36: Wartung Und Instandsetzung
Motor noch warm, aber nicht heiß ist - Verbrennungsgefahr! Öleinfüllschraube, Ölablassschrau- be und deren Umgebung reinigen Ölwechsel durchführen, Altöl ord- nungsgemäß entsorgen Dichtring kontrollieren, bei Bedarf auswechseln; Ölablassschraube festziehen! - Motorölqualität siehe “Technische An- gaben” Geräteträger agria 3600 BM Unihamster... -
Seite 37: Luftfilter
Gehäuse abtrock- nen. 5. Das gleiche Öl, das auch für den Motor empfohlen wird (siehe Seite 17), bis zur OIL-LEVEL-Marke in das Luftfiltergehäu- se einfüllen. Ölfüllmenge: 60 cm³ 6. Den Luftfilter zusammenbauen und die Flügelmutter anziehen. Geräteträger agria 3600 BM Unihamster... -
Seite 38: Reinigung Des Kühlsystems
Auspuffanlage (C/9), Regler-Hebel, -Gestänge und die Reglerfedern laufend auf Verschmutzung und Pflanzenteile kontrollieren und ggf. reinigen mit Bürste oder Druckluft. Brandgefahr - bei verschmutzter Auspuffanlage! Vor jeder Inbetriebnahme kontrollieren. Beschädigte Auspuffteile austauschen. Vorsicht mit heißen Motorteilen! Geräteträger agria 3600 BM Unihamster... -
Seite 39: Reinigen Der Zündkerze Und Einstellen Des Elektrodenabstandes
Stets darauf achten, dass der Leerlauf des Motors richtig eingestellt ist. Der Motor soll, wenn der Drehzahlregulier- hebel auf Leerlauf steht, bei geringer Drehzahl einwandfrei rund weiterlaufen. agria-Service Alle weitere Wartung und Pflege am Motor Motor-Betriebsanleitung Geräteträger agria 3600 BM Unihamster... -
Seite 40: Wartung Und Instandsetzung Maschine
-nicht über den max. Reifenluftdruck füllen. Der max. Reifenluftdruck ist auf der Reifen- wand ablesbar. Bei zu hohem Reifenluftdruck besteht Explosionsgefahr. Reparaturarbeiten an den Reifen und Reifenwechsel dürfen nur von Fachkräften und mit geeigneten Montagewerkzeugen durchgeführt werden. Geräteträger agria 3600 BM Unihamster... -
Seite 41: Einstellungen An Den Handhebeln
Inbetriebnahme und bei jeder Wartungsarbeit prüfen. Beim Loslassen des Hebels (B/2) und eingeschalteter Kupplung muss der Motor selbsttätig zum Stillstand kom- men. Elektrische Leitungen und Steckver- bindungen auf Zustand kontrollieren, ggf. austauschen. agria-Service Geräteträger agria 3600 BM Unihamster... -
Seite 42: Mähtriebwerk
(2) und deren Umgebung reinigen und öffnen. Ölwechsel durchführen, Alt- öl in geeignetem Gefäß auffan- gen und ordnungsgemäß ent- sorgen. Dichtringe kontrollieren, bei Bedarf austauschen. Ablass- und Einfüllschraube festziehen! Getriebeölqualität siehe Techni- sche Angaben. Geräteträger agria 3600 BM Unihamster... -
Seite 43: Wartung Und Instandsetzung Mäheinrichtung
Klemmschrauben lösen. Spiel durch Drehen der Mitnehmer- schrauben nach links bzw. nach rechts einstellen. Klemmschrauben wieder anziehen. Die Prüfung und Einstellung bei nach links bzw. nach rechts geschwenktem Schwingarm vorneh- men. Geräteträger agria 3600 BM Unihamster... -
Seite 44: Wartung Und Instandsetzung Mähbalken
Klingen dürfen nicht heiß werden, sie sind unbrauchbar (ausgeglüht und weich), wenn sie blau angelaufen sind Klingen vorne nicht abrunden (P) Schneiden nicht im Bogen schleifen richtig geschliffen Schleifgrat mit Handstein abziehen Geräteträger agria 3600 BM Unihamster... -
Seite 45: Wartung Und Instandsetzung Allgemein
Mähbalken sofort gen führen. gründlich Wasser reinigen. Hierzu das Mäh- messer ausbau- en und den Schmutz zwischen den Messerklingen gründlich entfernen. Alle gleitenden Teile anschließend mit Bio- Schmieröl bzw. mit Bio-Schmierfett ein- fetten. Messerschutzleiste anbringen Geräteträger agria 3600 BM Unihamster... -
Seite 46: Wartung Und Instandsetzung Einlagerung
Bio-Korrosionsschutzöl einsprühen. bleiben. c) Motor konservieren Kraftstoff vollständig ablassen oder Kraftstoffbehälter volltanken, Kraftstoff- e) Kupplung Stabilisator (agria-Nr. 673 50) dem Mäher immer nur mit angezogenem Kraftstoff beimischen Kupplungshandhe- - Gebrauchsanweisung beachten bel (Sperrbügel Motor ca. 1 Minute laufen lassen. -
Seite 47: Wartung Und Instandsetzung Schilder
5. Wartung und Instandsetzung Schilder Abgenutzte und fehlende Warn- und Gebotszeichen für Bedienungs- und Sicherheitshinweise sind zu ersetzen. 716 37 757 55 757 64 757 67 587 50 757 47 729 84 Geräteträger agria 3600 BM Unihamster... -
Seite 48: Lacke, Verschleißteile
759 99 Zündkerze NGK BPR6ES; Bosch WR7DC 009 25 Dichtring 14 x 18 x 1,5 (Getriebegehäuse-Ablassschraube) 009 17 Dichtring 16 x 22 x 1,5 (Getriebegehäuse-Ablassschraube) Ersatzteillisten: 997 095 Geräteträger 3600 Unihamster 997 145 Honda Motoren Geräteträger agria 3600 BM Unihamster... -
Seite 49: Schmierplan
A; 8 h; B 8 h; B A; (20 h) 100 h (50) 300 h A; 50 h 50 h; B (50 h) 300 h 25 h Geräteträger agria 3600 BM Unihamster... -
Seite 50: Störungssuche Und Ihre Abhilfe
Vergaser einstellen Drehzahlen nicht korrekt eingestellt Motor geht - Zündabstand zu groß, Zündkerze einstellen oder erneuern im Leerlauf Zündkerze defekt häufig aus - Vergaser nicht korrekt eingestellt Vergaser einstellen - Luftfilter verschmutzt Luftfilter reinigen Geräteträger agria 3600 BM Unihamster... - Seite 51 - Klingen oder Messer verbogen, Geradheit der Messer prüfen, evtl. richten, nicht aufeinander Messerrücken verdreht bis auch die Klingen fluchten = Wenden Sie sich hierzu an Ihre agria-Fachwerkstatt! BM = siehe Betriebsanleitung Mähbalken Geräteträger agria 3600 BM Unihamster...
-
Seite 52: Außerbetriebnahme
Geräteträger stand- wertvollen Rohstoffen die durch Recyc- fest abgestellt und gegen Kippen ling wiederverwendet werden können. und Wegrollen gesichert werden. Das Gerät einschließlich der restlichen technischen Flüssigkeiten zur Entsor- gung einem Recycling-Betrieb überge- Schutzhandschuhe tragen. ben. Geräteträger agria 3600 BM Unihamster... -
Seite 53: Motor
Abb. C 4-Takt-Benzin-Motor, Honda GX200 1 Luftfilter 2 Vergaser 3 Kraftstoffbehälterdeckel 4 Kraftstoffbehälter 5 Choke-Hebel 6 Motor-Typ-Nr. 7 Starter-Handgriff 8 Lüftergitter 9 Auspuff mit Berührungsschutz 10 Zündkerze, Zündkerzenstecker 11 Motoröl-Einfüllverschlussschraube - Kontrollöffnung 12 Motoröl-Ablassschraube 13 Kraftstoffhahn Geräteträger agria 3600 BM Unihamster... -
Seite 54: Kontroll- Und Wartungsübersicht
J = jährlich K = Kontroll- und Pflegearbeiten von der Bedienerperson durchführbar W = Wartungsarbeiten von einer fachkundigen Werkstatt durchführbar F = Wartungsarbeiten sollten von Ihrer agria-Fachwerkstatt vorgenommen werden * = nach 2 Jahren BM = siehe Betriebsanleitung Mähbalken Geräteträger agria 3600 BM Unihamster... -
Seite 55: Konformitätserklärung
Konformitätserklärung Geräteträger agria 3600 BM Unihamster... - Seite 56 Agria-Werke GmbH Bittelbronner Straße 42 D-74219 Möckmühl Tel.: +49 62 98 39-0 Fax: +49 62 98 39-111 E-Mail: info@agria.de Internet: www.agria.de Ihr agria-Fachhändler ganz in Ihrer Nähe:...
