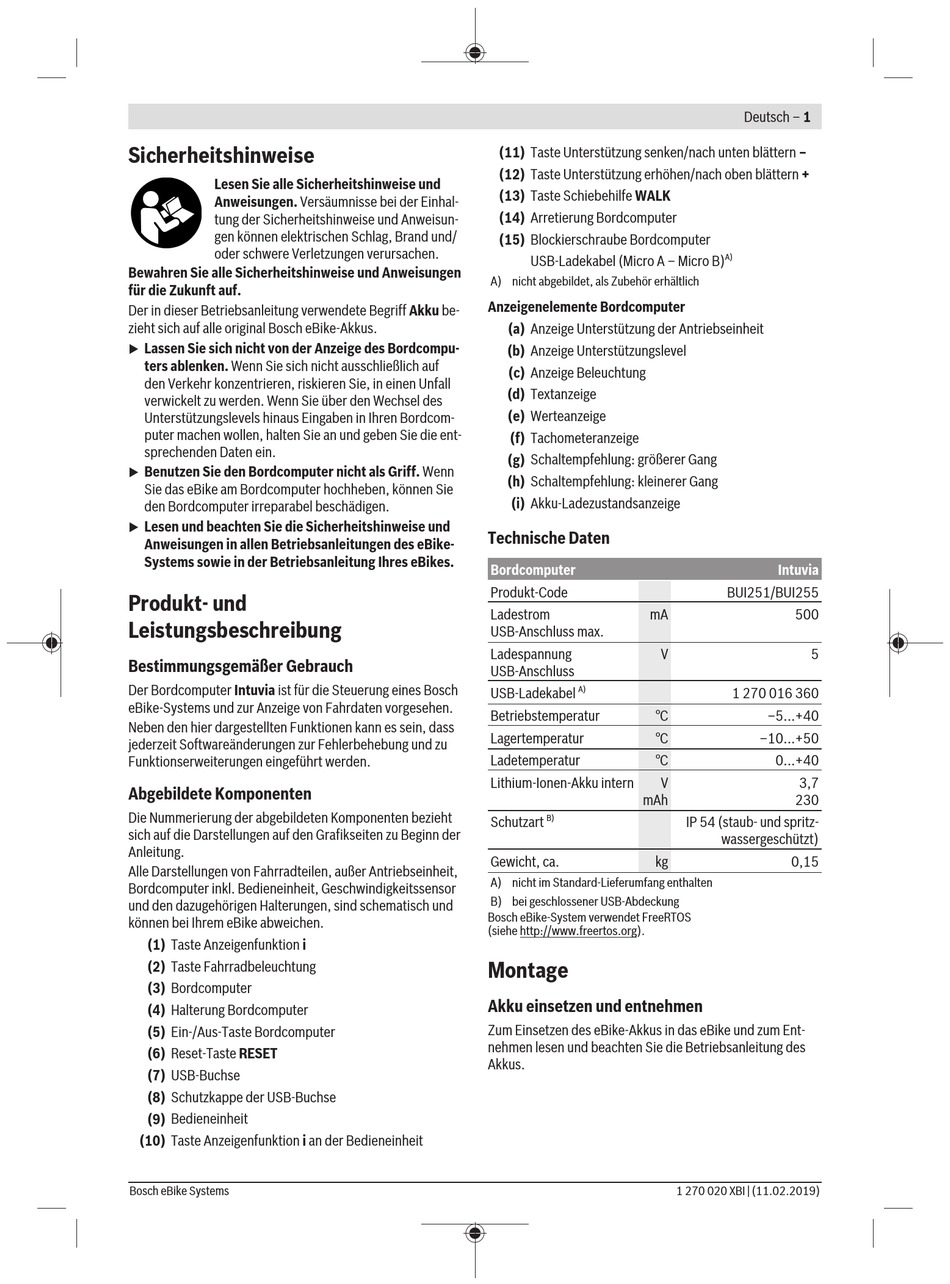

Sicherheitshinweise
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhal-
tung der Sicherheitshinweise und Anweisun-
gen können elektrischen Schlag, Brand und/
oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.
Der in dieser Betriebsanleitung verwendete Begriff Akku be-
zieht sich auf alle original Bosch eBike-Akkus.
Lassen Sie sich nicht von der Anzeige des Bordcompu-
u
ters ablenken. Wenn Sie sich nicht ausschließlich auf
den Verkehr konzentrieren, riskieren Sie, in einen Unfall
verwickelt zu werden. Wenn Sie über den Wechsel des
Unterstützungslevels hinaus Eingaben in Ihren Bordcom-
puter machen wollen, halten Sie an und geben Sie die ent-
sprechenden Daten ein.
Benutzen Sie den Bordcomputer nicht als Griff. Wenn
u
Sie das eBike am Bordcomputer hochheben, können Sie
den Bordcomputer irreparabel beschädigen.
Lesen und beachten Sie die Sicherheitshinweise und
u
Anweisungen in allen Betriebsanleitungen des eBike-
Systems sowie in der Betriebsanleitung Ihres eBikes.
Produkt- und
Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Der Bordcomputer Intuvia ist für die Steuerung eines Bosch
eBike-Systems und zur Anzeige von Fahrdaten vorgesehen.
Neben den hier dargestellten Funktionen kann es sein, dass
jederzeit Softwareänderungen zur Fehlerbehebung und zu
Funktionserweiterungen eingeführt werden.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellungen auf den Grafikseiten zu Beginn der
Anleitung.
Alle Darstellungen von Fahrradteilen, außer Antriebseinheit,
Bordcomputer inkl. Bedieneinheit, Geschwindigkeitssensor
und den dazugehörigen Halterungen, sind schematisch und
können bei Ihrem eBike abweichen.
(1) Taste Anzeigenfunktion i
(2) Taste Fahrradbeleuchtung
(3) Bordcomputer
(4) Halterung Bordcomputer
(5) Ein-/Aus-Taste Bordcomputer
(6) Reset-Taste RESET
(7) USB-Buchse
(8) Schutzkappe der USB-Buchse
(9) Bedieneinheit
(10) Taste Anzeigenfunktion i an der Bedieneinheit
Bosch eBike Systems
(11) Taste Unterstützung senken/nach unten blättern –
(12) Taste Unterstützung erhöhen/nach oben blättern +
(13) Taste Schiebehilfe WALK
(14) Arretierung Bordcomputer
(15) Blockierschraube Bordcomputer
USB-Ladekabel (Micro A – Micro B)
A) nicht abgebildet, als Zubehör erhältlich
Anzeigenelemente Bordcomputer
(a) Anzeige Unterstützung der Antriebseinheit
(b) Anzeige Unterstützungslevel
(c) Anzeige Beleuchtung
(d) Textanzeige
(e) Werteanzeige
(f) Tachometeranzeige
(g) Schaltempfehlung: größerer Gang
(h) Schaltempfehlung: kleinerer Gang
(i) Akku-Ladezustandsanzeige
Technische Daten
Bordcomputer
Produkt-Code
Ladestrom mA
USB-Anschluss max.
Ladespannung V
USB-Anschluss
A)
USB-Ladekabel
Betriebstemperatur °C
Lagertemperatur °C
Ladetemperatur °C
Lithium-Ionen-Akku intern V
mAh
B)
Schutzart
Gewicht, ca. kg
A) nicht im Standard-Lieferumfang enthalten
B) bei geschlossener USB-Abdeckung
Bosch eBike-System verwendet FreeRTOS
(siehe http://www.freertos.org).
Montage
Akku einsetzen und entnehmen
Zum Einsetzen des eBike-Akkus in das eBike und zum Ent-
nehmen lesen und beachten Sie die Betriebsanleitung des
Akkus.
Deutsch – ​ 1
A)
Intuvia
BUI251/BUI255
500
5
1 270 016 360
–5...+40
–10...+50
0...+40
3,7
230
IP 54 (staub- und spritz-
wassergeschützt)
0,15
