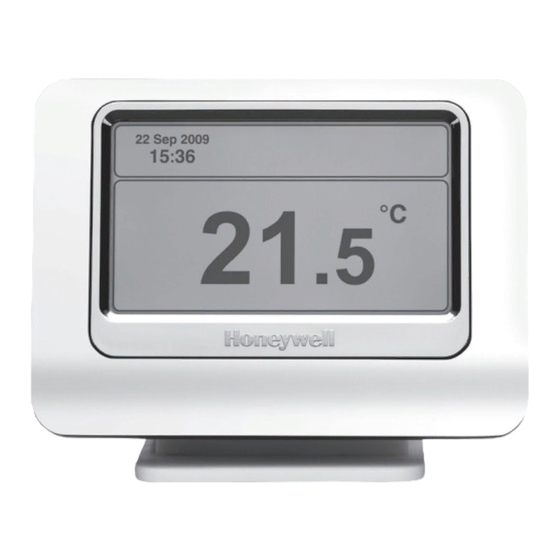

Honeywell evotouch Installationshandbuch
Vorschau ausblenden
Andere Handbücher für evotouch:
- Installation (61 Seiten) ,
- Applikationshandbuch (46 Seiten) ,
- Anleitung (44 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Honeywell evotouch
Inhaltszusammenfassung für Honeywell evotouch
- Seite 1 Ausführliches-Installationshandbuch für evotouch Bildschirmanzeigen in Deutsch...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Systemkonfiguration Geführte Konfiguration System Konfiguration Werkseinstellungen Raumkonfiguration System Parameter Binding und Funk-Test Systemkonfiguration ändern Kesselrückgriff Außenfühler Raumkonfiguration ändern Raumnamen ändern Applikation ändern Fühler eines Raums ändern Applikation ändern Einstellung Fußbodenregler Min. Max. Sollwert Einstellungen Heizkörperregler Optimierung Fensterfunktion Min. Max. Sollwert Lokale Bedienung Einstellungen Mischerregler Pumpenlaufzeit (Nachlaufzeit) -
Seite 4: Vorwort
Vorwort Dieses Installationshandbuch informiert Sie über die Installation von evotouch. Mit Hilfe des Konfigurationshauptmenüs werden Sie durch die einzelen Menüs geführt. Zusätzliche Informationen zur Installation von evotouch sind in gedruckter Form dem Produkt beigelet. -
Seite 5: Systemkonfiguration
Systemkonfiguration Binding und Funk-Test Bei der Installation können Sie mit dem Menü Systemkonfiguration verschiedene Einstellungen vornehmen. Mit diese Funktion können Sie Fühler oder Geräte im System Damit das Menü Systemkonfiguration erscheint: verbinden (BINDING) oder testen. Siehe Binding- und Funk-Test, Seite 9. • Drücken Sie für zehn Sekunden auf dem Home-Bildschirm auf MENÜ. Die folgende Warnung erscheint auf dem Bildschirm: • Gehen Sie auf JA, um fortzufahren. Das Menü KONFIGURATION wird angezeigt. Sie haben die folgenden Möglichkeiten: Eine ausführlichere Beschreibung finden Sie in den folgenden... -
Seite 6: Systemkonfiguration Ändern
Systemkonfiguration ändern Außenfühler Sie können die Systemkonfiguration ändern, mit den folgenden Möglichkeiten: Sie können einen Außentemperaturfühler bestimmen: Kesselrückgriff • Um den Außentemperaturfühler festzulegen, drücken Sie auf Abhängig vom Wärmebedarf erfolgt auf den Wärmeerzeuger ein AUSSENFÜHLER. Kesselrückgriff: Als nächstes müssen Sie den Fühler verbinden (BIND): • Wenn das BINDING (Verbinden) erfolgreich war, drücken Sie auf FERTIG. Raumkonfiguration ändern Für jeden Raum können Sie Namen, Applikationen und Fühler Sie haben folgende Möglichkeiten: ändern. -
Seite 7: Applikation Ändern
Fühler eines Raums ändern • Drücken Sie auf die Taste neben dem Text Fühler. Auf dem folgenden Bildschirm erscheint der momentan ausgewählte Fühler: • Drücken Sie auf INTERNER GERÄTE-FÜHLER, um den internen Raumfühler von evotouch in dem Raum, in dem sich evotouch befindet, zu verwenden. Oder gehen Sie auf EXTERNER FÜHLER, um einen Fernfühler zu verwenden. Hinweis: Der interne Raumfühler kann nur für einen Raum verwendet werden. Alle weitere Räume benötigen einen externen Raumfühler. -
Seite 8: Einstellung Fußbodenregler
Einstellung Fußbodenregler Für die Applikation Fußbodenheizung sind folgende Einstellungen möglich: Min. Max. Sollwert Dieser Wert gibt die minimale und die maximale Raumsollwerttemperatur an, die in einem Raum festgelegt werden kann: • Stellen Sie den minimalen und maximalen Sollwert ein. Drücken Sie FERTIG. Einstellungen Heizkörperregler Fensterfunktion Für die Applikation Heizkörperheizung sind folgende Einstellungen möglich: Die im HR80 integrierte Fensterfunktion stellt fest, wenn ein Fenster offen ist (durch das Messen einer starken Temperaturabsenkung), und schließt für eine bestimmte Zeit automatisch das Heizkörperventil, um Energie zu sparen: Optimierung Der Heizkörperregler HR80 kalkuliert abhängig vom Zeitprogramm... -
Seite 9: Einstellungen Mischerregler
Einstellungen Mischerregler Mischerlaufzeit Es sind folgende Einstellungen für den Mischerregler möglich: Die Mischerlaufzeit gibt an, wieviel Zeit der Mischer benötigt, von 0 bis 100% (geöffnet/geschlossen) zu fahren. Pumpenlaufzeit (Nachlaufzeit) Die Pumpenlaufzeit gibt an, wie lange die Pumpe nachläuft, Min. Vorlauftemperatur, max. Vorlauftemperatur nachdem der Mischer geschlossen ist um ein blockieren des Systems zu verhindern: Die min./max. Vorlauftemperatur sind Grenzwerte zur Regulierung der Vorlauftemperatur, um den gewünschten... -
Seite 10: Systemparameter
Systemparameter Min. Einschaltzeit Die Systemparameter können für das gesamte System festlegt werden: Die Minimum-Einschaltzeit des Kessels verhindert, dass der Kessel zu häufig ein- und ausschaltet und dadurch die Lebensdauer beeinträchtigt wird. Zyklusrate Gibt an, wie oft sich der Heizkessel in jeder Stunde ein- und ausschaltet. Wird in Zyklen pro Stunde gemessen. Ein typischer Stundentakt beträgt 6 Zyklen pro Stunde bei einer Zykluslänge von 10 Minuten. -
Seite 11: Binding Und Funk-Test
Binding und Funk-Test Funk-Test Kesselrückgriff Die Fühler oder Geräte im System BINDEN (verbinden) bez. Die Funk-Kommunikation überprüfen: Die Funk-Kommunikation mit dem Kesselgerät wird gestestet: Das Binding (Verbinden) wird normalerweise so durchgeführt, dass Funk-Test Räume das evotouch Gerät der Einfachheit halber neben dem Gerät oder dem Fühler positioniert wird. Raum wählen, der getest werden soll: Anschließend wird der Funk-Test durchgeführt, um die Funk- Kommunikation der Geräte die an ihren jeweiligen Orten installiert sind, zu überprüfen. Binding Kesselrückgriff Das Kesselgerät BINDEN (Verbinden): Führen Sie den Funk-Test im ausgewählten Raum durch. Funk-Test Außenfühler Überprüft die Funkkommunikation mit dem Außenfühler. -
Seite 12: Sicherheitsinformationen
Produkt/die beschriebenen Produkte. Dieses Produkt wurde für die in diesem Dokument beschriebenen Anwendungen entworfen. Lassen Sie sich von Honeywell beraten, wenn Sie das Gerät für einen anderen als den hier beschriebenen Verwendungszweck benutzen möchten. Honeywell kann nicht für die falsche Verwendung des Produkts/der Produkte, das/die in diesem Dokument dargestellt ist/sind, verantwortlich gemacht werden. BITTE ACHTEN SIE AUF UMWELTSCHUTZ! Achten Sie darauf, dieses Produkt sowie das Verpackungs- oder...
