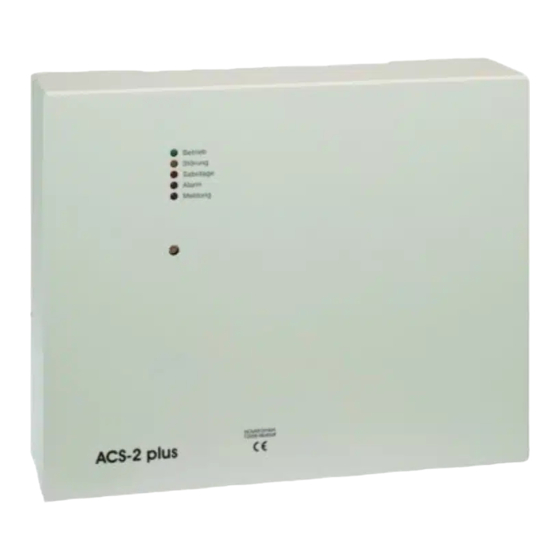

- Seite 1 Installationsanleitung ACS-2 plus Art.-Nr. 026547, 026548 P31903-02-000-04 Software-Version Änderungen Z 105009 ZAC2P.00.0V0.7xx vorbehalten 10.07.2007...
- Seite 3 5.3.1 ACS-2 plus in 230V Version ........
- Seite 4 ......96 17.3 Technische Daten 026548, ACS-2 plus, 12V Version ......96...
- Seite 5 Installationsanleitung / ACS-2 plus Anhang Kopiervorlage Klemmenbelegung leer ..........98 Kopiervorlage Speicherbedarfsberechnung .
- Seite 6 Installationsanleitung / ACS-2 plus...
- Seite 7 Installationsanleitung / ACS-2 plus Überblick Gerät Funktion (in alphabetischer Reihenfolge) einzustellen über Seite Adresse S1 oder Setup º Akku Baudrate S1 oder Setup º Clock/Data Flashbank Netzteil Protokoll S1 oder Setup º Schnittstellenkarte BU 4 / BU 5 Service Setup...
- Seite 8 Installationsanleitung / ACS-2 plus Symbole In dieser Dokumentation werden folgende Symbole verwendet: Bezeichnet Gefahren. Bei Nichtbeachten droht Gefährdung für Mensch oder Gerät. Bezeichnet wichtige Informationen zu einem Thema , Informationen zur Vorgehensweise und warnt Sie vor Schritten, die weitreichende Konsequenzen haben.
- Seite 9 Installationsanleitung / ACS-2 plus Sicherheitshinweise Gefahr für Gerät und/oder Bediener bei Nichtbeachtung der folgenden Sicherheitshinweise! Lesen Sie diese Anleitung sorgfältig und vollständig durch, bevor Sie das ACS-2 plus installieren und in Betrieb nehmen. Benutzen Sie das ACS-2 plus nur: - bestimmungsgemäß und - in technisch einwandfreiem Zustand - in ordnungsgemäß...
- Seite 10 In einfacheren und reinen ACS-2 plus-Anlagen ohne bereichsübergreifende Funktionen kann auch der Schnittstellenwandler 026 817.03 oder der interne Buscontroller 026 816 anstelle des externen Buscontrollers eingesetzt werden. Wird nur ein ACS-2 plus angeschlossen, so ist auch die direkte Verbindung über die serielle Schnittstelle RS 232 möglich. Kombinationen dieser Anschlussvarianten sind möglich.
- Seite 11 Installationsanleitung / ACS-2 plus Schutzmaßnahmen Elektrostatische Schutzmaßnahmen Moderne Halbleiterbauelemente sind in zunehmendem Maße durch elektrostatische Ladungen gefährdet. Je weiter die Integrationsdichte fortschreitet, desto feiner werden die Strukturen auf dem Chip. Das führt zwangsweise zu einer höheren Spannungsempfindlichkeit. Bei einigen Halbleiterbauelementen liegt die Spannung, die bereits Schäden verursachen kann, bei weniger als 20V.
- Seite 12 Installationsanleitung / ACS-2 plus Ursachen transienter Störspannungen Eine häufige Ursache für das Auftreten transienter Spannungen ist die atmosphärische Entladung, der Blitz. Bei einer Blitzentladung können Ströme auftreten, die Scheitelwerte von 100kA und mehr bei sehr kurzen Anstiegszeiten erreichen. Dieser Blitzstrom verursacht einen hohen Spannungsabfall am Erdwiderstand des Gebäudes, die hohe Blitzstromsteilheit induziert hohe Spannungen in Leiterschleifen.
- Seite 13 Dabei ist zu beachten, dass die Leitungsschirme in den Verteilerdosen so durchverbunden werden, dass sie keinerlei Verbindung mit anderen Potentialen aufweisen können. Im ACS-2 plus sind alle Schirme möglichst kurz auf einen Punkt zusammenzuführen. Die Schirmlötleiste dient als Stützpunkt zur Verbindung von Schutzleiter und Leitungsschirmen (siehe unten).
- Seite 14 ACS-2 plus herzustellen, wird in diesem Fall empfohlen, eine dreiadrige Leitung zur Spannungsversorgung zu verwenden. Die dritte Ader führt Erdpotential aus dem gemeinsamen Netzteil. Diese wird in jedem ACS-2 plus auf der Schirmleiste aufgelegt. Diese Methode stellt eine Notlösung dar, und sollte nur in Ausnahmefällen angewendet werden.
- Seite 15 5.3.1 ACS-2 plus in 230 V-Version Der Betriebsspannungsbereich des ACS-2 plus in 230 V-Ausführung liegt bei 230 V AC -15% bis+10%. Die Netzfrequenz beträgt 40 - 60 Hz. Als Netzzuleitung ist Kabeltyp NYM 3 x 1,5 mm² zu verwenden. 5.3.2 ACS-2 in 12 V-Version Der Betriebsspannungsbereich des ACS-2 plus in 12 V-Ausführung liegt zwischen 10,0V und 15,0V DC.
- Seite 16 Installationsanleitung / ACS-2 plus Die Spannungsdiagramme 1 und 2 zeigen die Auswirkungen des Leiterquerschnitts. Der benötigte Leiterquerschnitt muss anhand den vorgenannten Formeln berechnet werden. Achtung! Gesetzliche Vorschriften beachten! Bezüglich des Leiterquerschnitts beachten Sie die landeseigenen Bestimmungen. Für Deutschland ist die VDE 0100 ausschlaggebend. Die Ausgangssicherung des Netzteils muss an die zulässige Stromstärke angepaßt werden.
- Seite 17 Schnittstelle ist in der Mitte der RS 485-Leitung. Das ACS-2 plus mit dieser nicht-potentialgetrennten Schnittstelle muss eine gute Erdung besitzen. Falls dies nicht der Fall sein sollte, ist es besser, ein anderes ACS-2 plus zu wählen. Bei dem Kompromiß hat die gute Erdung größere Priorität als die Mitte der RS 485-Leitung.
- Seite 18 Installationsanleitung / ACS-2 plus Achtung! Fehlfunktion möglich! Eine sternförmige Verkabelung der Geräte ist nicht zulässig. Nachfolgende Oszillogramme zeigen den Spannungsverlauf bei sternförmiger und busförmiger Verkabelung. Das Diagramm 1 zeigt den Spannungsverlauf bei busförmiger Verkabelung. Die Signale sind in Ordnung. Das Diagramm 2 zeigt den Spannungsverlauf bei sternförmiger Verkabelung.
- Seite 19 Installationsanleitung / ACS-2 plus 6.1.4 Schnittstellenvervielfacher / -wandler (SSV / -W) Wenn installationstechnisch eine busförmige Verkabelung ungünstig ist und daher eine sternförmige Verkabelung realisiert werden muss, so kann durch Einsatz eines SSV / -W die Schnittstellen-Topologie verändert werden. Der SSV /- W unterstützt folgende Schnittstellen:...
- Seite 20 Installationsanleitung / ACS-2 plus Beispiel 3: Schnittstellenumsetzung mittels Schnittstellenvervielfacher / -wandlers (SSV / -W, Art.-Nr. 026884.00). Vorteil: - RS 485-Bus kann somit um weitere 1200m verlängert werden. - Einzelne Terminals können mittels Current-Loop bis zu 2000m sternförmig abgesetzt werden. - Der SSV / -W belegt keine Adresse.
- Seite 21 Installationsanleitung / ACS-2 plus Beispiel 5: Interner Buscontroller Ein interner Buscontroller ersetzt 2 externe Buscontroller (3-Draht oder 5-Draht). Einschränkung bei MultiAccess for Windows: Keine BWK /ZWS möglich Kein Master-Slave-Verbund möglich...
- Seite 22 Installationsanleitung / ACS-2 plus Beispiel 6: DFÜ und Netzwerk Datenübertragung (DFÜ): Außenstellen können per DFÜ angesteuert werden. An jeder Außenstelle kann ein Buscontroller angeschlossen und somit bis zu 32 Terminals realisiert werden. An eine Außenstelle kann auch ein einzelnes ACS-2plus-Terminal angebunden werden.
- Seite 23 Installationsanleitung / ACS-2 plus Schnittstellenverbindungen Anhand dieser Schnittstellenver- bindungen und den nachfolgenden zwei Tabellen finden Sie Ihre benötigte Pin-Belegung. Die Datenleitungen müssen zwischen Schnittstellenwandler und dem ersten Gerät der RS 485 gedreht werden. Alle weiteren Geräte werden 1 : 1 verdrahtet.
- Seite 24 Installationsanleitung / ACS-2 plus Tabellen der Pin-Belegungen Tabelle 1: Pin-Belegung von Buscontroller, Schnittstellenvervielfacher/-wandler und PC. Gerät RS 232 RS 485 (3-Draht) RS 485 (5-Draht) Current- Loop Externer Buscontroller R GND T GND Interner Buscontroller Schnittstellenverviel- R GND facher/-wandler T GND...
- Seite 25 Installationsanleitung / ACS-2 plus Tabelle 2: Pin-Belegung der Terminals Gerät RS 232 RS 485 (3-Draht) RS 485 (5-Draht) Current- Loop ACS-1, ACS-Compact, T GND ACS-2, ACS-2 plus, ACS-8 TRS 6, TRS 8, R GND TRS 10, TRS 15 Anzeigetableau, R GND...
- Seite 26 Installationsanleitung / ACS-2 plus Anschlussbeispiele Beispiel 1: RS 485 5-Draht-Technik. Beispiel 2 RS 485 3-Draht-Technik:...
- Seite 27 Installationsanleitung / ACS-2 plus Beispiel 3: Anschluss über Schnittstellenwandler RS 485 5-Draht-Technik Beispiel 4: Anschluss über Ethernet:...
- Seite 28 Das ACS-2 plus kontrolliert den Zugang zu einem Raum. Bei Verwendung eines zusätzlichen Innenlesers kann auch das Verlassen des Raumes kontrolliert werden. Die Leser müssen gleiches Leserprinzip aufweisen (Magnet, Berührungslos oder Chip). Mittels Türüberwachungskontakt erkennt das ACS-2 plus, ob die Tür geöffnet wurde, zu lange offen steht oder gewaltsam geöffnet wurde. Konfigurationsbeispiel 1: 2 Eingangstüren...
- Seite 29 Installationsanleitung / ACS-2 plus Montage Montageort Der Montageort der Zentrale sollte folgende Bedingungen erfüllen: * im Innenbereich eines Gebäudes * innerhalb des gesicherten Bereiches * leicht zugänglich * keinen außergewöhnlichen Umgebungsbedingungen, z.B. aggressiven Dämpfen, erhöhter Luftfeuchtigkeit etc. ausgesetzt sein * in Augenhöhe montieren * von außen nicht einsehbar...
- Seite 30 Für sicheres und leichteres Arbeiten empfehlen wir, während der Montage der Peripherie den Akkumulator-Halter zu entfernen . Schnittstelle einsetzen Das ACS-2 plus wird werksseitig ohne Schnittstellenkarte geliefert. Entsprechend dem Einsatz ist eine Schnittstelle einzubauen und zu konfigurieren. Vorgehensweise für Einbau / Tausch der Schnittstelle: - Spannungsversorgung abschalten.
- Seite 31 Installationsanleitung / ACS-2 plus Lithiumbatterie einsetzen/wechseln Vorsicht! Explosionsgefahr bei unsachgemäßem Austausch der Batterie. Ersatz nur durch denselben oder einen vom Hersteller empfohlenen gleichwertigen Typ. Entsorgung gebrauchter Batterien nach Angaben des Herstellers. Folgender Batteriewechsel darf nur von einem Fachmann, der in die VDE-Vorschriften eingewiesen wurde, durchgeführt werden.
- Seite 32 Installationsanleitung / ACS-2 plus Gehen Sie folgendermaßen vor: Entfernen Sie die Gehäuseschrauben an der Unterseite des Gehäuses. Kippen Sie das Gehäuseoberteil nach oben. Berühren Sie keine spannungsführende Teile. Bedenken Sie, dass der Sabotagekontakt anspricht, ggf. über die ZK-Software die Sabotagemeldung des betreffenden Terminals zurücksetzen.
- Seite 33 Installationsanleitung / ACS-2 plus DIP-Schalter der CPU-Platine (Siehe auch Kap. 1 = Überblick und Kap. 14 = CPU-Bestückungsplan) 8.5.1 DIP-Schalter S1 Tabelle 1: Adressen Funktion Adresse 1 = Werkseinstellung Adresse 2 Adresse 3 Adresse 4 Adresse 5 Adresse 6 Adresse 7...
- Seite 34 Installationsanleitung / ACS-2 plus Tabelle 2: Protokolle / Baudrate Funktion Anschluss über Kommentare Setup über z. B. Eventprotokoll (für Schalterstellung 1-7 werden Terminalprogramm Ethernet) ignoriert (vgl. Kap. 11). 9-Bit-Protokoll = Buscontroller bei diesen Protokollen ist die Werkseinstellung Baudrate fest 19200...
- Seite 35 Installationsanleitung / ACS-2 plus Versehentliches Aktivieren des Schalters 8 kann durch Zurücksetzen auf OFF (während LED 1 blinkt) ignoriert werden. Nach dem Reset wird nicht in den Service-Modus gewechselt, die Schalter behalten ihre ursprüngliche Bedeutung. Grundsätzlich muss nach Aktivieren / Deaktivieren des Service-Modus ein Reset durchgeführt, das Setup kontrolliert ggf.
- Seite 36 Installationsanleitung / ACS-2 plus 8.5.4 DIP-Schalter S4 Dieser Schalterblock ist für werksinterne Programmier- und Prüfzwecke reserviert. Folgende Werkseinstellung sollte daher nicht verändert werden: Bezeichnung Werkseinstellung...
- Seite 37 Installationsanleitung / ACS-2 plus 8.6 Speichererweiterung Das ACS-2 plus besitzt ein 1MByte-Speicher fest bestückt auf der CPU-Platine. Zusätzlich sind folgende Speichererweiterungen möglich: - 026596 1 MB RAM Speicherkarte - 026597 2 MB RAM Speicherkarte - 026598 3 MB RAM Speicherkarte Beachten Sie, dass es nur einen Steckplatz für nachfolgende Speicherkarten gibt.
- Seite 38 Installationsanleitung / ACS-2 plus Die grau hinterlegten Felder müssen ausgefüllt werden 1.Speicherbedarfsberechnung der Ausweise Header: Dies ist ein fest vorgegebener Wert, der je Ausweis 13 BYTES belegt. Stellen/Anzahl benötigt Ausweis Nr.: Tragen Sie in der Spalte die Stellenzahl des einzusetzenden ...
- Seite 39 Installationsanleitung / ACS-2 plus Makros Ein ACS-2 plus kann bis zu 64 Makros verwalten.Tragen Sie in der Spalte Stellen/Anzahl benötigt dieAnzahl der einzusetzenden Makros ein. Dividieren Sie diese Zahl durch 8 (das ergibt die Anzahl der benötigten BYTES) und ...
- Seite 40 Installationsanleitung / ACS-2 plus 3. Speicherbedarfsberechnung für Buchungen Buchung: Jede Buchung belegt 9 BYTES. Multiplizieren Sie diesen Wert mit der Anzahl der Buchungen, Summe die gespeichert werden sollen, und tragen Sie das Ergebnis in der Spalte ein. Für die Buchungen wird ein einmaliger Festwert von 45 BYTES benötigt. Addieren Sie diesen...
- Seite 41 Installationsanleitung / ACS-2 plus Beispiel: Es soll der Speicherbedarf eines ACS-2 plus Terminals berechnet werden unter der Annahme der folgenden Gegebenheiten: 25.000 berührungslose, ESSER-codierte Ausweise 6-stelliger PIN-Code 20 Raum-/Zeitzonen (es werden grundsätzlich alle 512 geladen) Bereichswechselkontrolle ...
- Seite 42 Installationsanleitung / ACS-2 plus 8.6.2 Speicherkarte einsetzen/wechseln Warnung vor Datenverlust! Die Speicherkarte darf niemals während des Betriebs gesteckt bzw. gezogen werden! Wird die Speicherkarte entfernt, sind alle Daten des betreffenden ACS-8 unwiderruflich verloren. Vorgehensweise: ACS-2plus abschalten. CPU-Platine komplett stromlos schalten (Batterie entfernen, Akku und Notstromversorgung trennen).
- Seite 43 Deckel mit Druckverschlussband “Dual Lock” Deckel mit eingesetztem Akku Dazu wird ein Streifen “Dual Lock” (Art. Nr. 055 280) in den Deckel des ACS-2 plus (siehe Abbildung) und ein Streifen “Dual Lock” an den Akku angeklebt. Es ist darauf zu achten, dass die Klebestelle trocken und fettfrei ist.
- Seite 44 Installationsanleitung / ACS-2 plus Nun kann der Akku auf den Druckverschluss aufgedrückt werden. Die Verbindung zur Platine erfolgt über das rote (+) und das schwarz/rote (-) Kabel an der Platine. Die Ladeschlussspannung des Akkuladeteils ist ab Werk für Sonnenschein Akkus Serie A500 korrekt eingestellt.
- Seite 45 Installationsanleitung / ACS-2 plus Ermittlung der Stromaufnahme während Netzbetrieb (Beispiel): Das ACS-2 plus steuert zwei Türen. Komponente Stromaufnahme Bemerkung 200 mA incl. Alarmrelais und Sabotagerelais, da diese im Normalfall Schnittstelle 200 mA RS 485-Schnittstelle mit Potentialtrennung Leser (2x) 140 mA Zwei berührungslose Leser je 70mA...
- Seite 46 Installationsanleitung / ACS-2 plus Integriertes Netzteil Vollelektronisches Netz-/Ladegerät Ž Spannungsstabilisiert Ž Strombegrenzung Ž Bereitschaftsparallelbetrieb Ž mit Akkuüberwachung Tiefentladungsschutz Ž Ladeschaltungsüberwachung Ž Akkudefekt-Erkennung Ž Bis 2Ah Akkukapazität Ž Richtlinien zur Energieversorgung Die Energieversorgung muss mit einer separaten Sicherung an das Netz angeschaltet werden.
- Seite 47 Installationsanleitung / ACS-2 plus Die Anschlussklemmen müssen nach der Installation durch die mitgelieferten Abdeckungen gegen versehentliches Berühren geschützt werden. Funktionsbeschreibung Auf der Grundplatine sind zwei voneinander unabhängige Regelkreise aufgebaut. Erster Regelkreis: Er versorgt die Zentrale und die externen Verbraucher. abgesichert mit 2,0 AF (einschließlich ext. Verbraucher) Zweiter Regelkreis: Er dient als Ladeeinrichtung für die Akkus.
- Seite 48 Installationsanleitung / ACS-2 plus Ladeschlussspannung einstellen Die Stromversorgung muss Betriebstemperatur erreicht haben. Dazu muss sie mindestens zwei Stunden bei Nennlast und geschlossenem Gehäuse betrieben werden. Geladenen Akku anschließen. Ein unvollständig geladener Akku führt zu einem Fehlabgleich! Spannung an den Akkuklemmen mittels Potentiometer RV2 entsprechend der Umgebungstemperatur am Akku gemäß...
- Seite 49 Installationsanleitung / ACS-2 plus Anschluss- / Bestückungsplan...
- Seite 50 Terminals gültig sind, sofern die Werkseinstellungen übernommen, bzw. belassen wurden. 10.1 ACS-2 plus-Setup Die Auslieferung des ACS-2 plus erfolgt in einem vordefinierten Grundzustand (siehe Werkseinstellungen im folgenden bzw. im Anhang). Dieser Grundzustand muss überprüft und ggf. verändert werden. Hierfür stehen zwei Möglichkeiten zur Verfügung:...
- Seite 51 2000) - Hyperterminal Neue Verbindung Geben Sie bei einen eindeutigen Namen ein (z.B. ACS-2 plus-Setup) und wählen Sie ein entsprechendes Symbol. Bestätigen Sie mit OK. Verbinden über Im folgenden Fenster wählen Sie bei Schnittstelle aus, an der das Kabel am Notebook eingesteckt...
- Seite 52 Installationsanleitung / ACS-2 plus ist (in unserem Beispiel ist dies COM1). Die Einträge der anderen Felder sind irrelevant. Im nächsten Fenster wählen Sie die folgenden Einstellungen und bestätigen diese mit OK. Sie sehen ein leeres Eingabefenster. Geben Sie in Kleinbuchstaben ein: und bestätigen Sie mit Enter.
- Seite 53 Bedeutungen: Setup from: zeigt an, über welchen Modus das Setup aufgerufen wurde. APPL.-Login = Application-Login Das Setup wurde während des laufenden Betriebes des ACS-2 plus aufgerufen. BOOT-Login Das Setup wurde während des Bootens des ACS-2 plus aufgerufen. cea [Enter] Die Eingabe muss innerhalb von 3 Sekunden während des Bootens des ACS-2 plus erfolgen.
- Seite 54 1. Communication: 1. To Host. Es gibt derzeit nur die Auswahl Hier können die Parameter überprüft und eingestellt werden, mit denen das ACS-2 plus zum Host kommuniziert. Das aktuell Status eingestellte Protokoll ist durch “=>” gekennzeichnet. In der Zeile werden die...
- Seite 55 Installationsanleitung / ACS-2 plus Beispiel: 9-Bit-ZK/ZE Prot. 2.=>DIN-Prot. DFÜ-Prot. Event-Prot. Status: Addr: 32; GAddr: 30; Baud 19200 Change? Y/N:_ Der jeweils aktuelle Wert ist mit “=>” gekennzeichnet. Um Werte zu verändern muss “y” eingegeben und mit Enter bestätigt werden. Danach kann eine der laufenden Nummern ausgewählt werden.
- Seite 56 Installationsanleitung / ACS-2 plus Gruppenadresse Adressen Beispiel: 1 - 32 1 - 32 1 - 32 1 - 32 usw. 1 - 32 Event-Protokoll Beim sind zusätzlich folgende Felder zu überprüfen ggf. zu verändern: MVA: My virtual address Beim Eventprotokoll kommuniziert das Terminal mit dem Host eventgesteuert , d.h.
- Seite 57 Installationsanleitung / ACS-2 plus Network-Device: In diesem muss angegeben werden, welche Netzwerkkarte eingsetzt ist. Beispiel: 1=>W&T Com-Server 2 = Novar ZE/ZK Ethernet (Artikel-Nr. 026840.28) Change? Y/N:_ 2. System: Unter diesem Menüpunkt gibt es die Möglichkeiten: 1. Software-Version 2. Init / Erase Component...
- Seite 58 Event-Prot. Status: Addr: 32; Baud 19200 *** Defined by DIP-Switch! *** Press <Enter>... Wenn die Schnittstelle des ACS-2 plus-Terminals für die DFÜ benutzt wird, ist diese bereits durch das DFÜ-Protokoll belegt. Vorgehensweise: - DFÜ-Kabel am ACS-2 plus abziehen - “Setup”-Kabel einstecken...
- Seite 59 Installationsanleitung / ACS-2 plus 10.2 Terminal in NetEdit einrichten Nachdem die Hardware installiert ist (die Geräte an die dafür vorgesehenen Plätze montiert und verkabelt wurden) und die Parameter (Terminal-Adresse, Baudrate, Protokoll) entsprechend hardwareseitig über DIP- Schalter bzw. über ACS-2-Setup eingestellt sind, müssen die Geräte in der Zutrittskontrollsoftware definiert werden.
- Seite 60 Installationsanleitung / ACS-2 plus LEDs, Summer und Summer-Stop-Taster Die LEDs, der Summer und der Summer-Stop-Taster befinden sich auf der LED-Platine im Gehäusedeckel. Zur Unterscheidung der Terminals ACS-2plus und ACS-8 aktiviert das ACS-8 ab Firmware Version 7.00 in der Bootphase alle LEDs und den Summer, das ACS-2plus dagegen nicht.
- Seite 61 Installationsanleitung / ACS-2 plus Funktionen der LEDs und des Summers LED/Summer Zustand Bedeutung Betriebsspannung fehlt Langsames Blinken Nicht parametriert Betrieb (grün) Schnelles Blinken Parametrierung läuft Bereit Keine Störung Akku-/Batteriestörung Ohne Speicherung Störung (gelb) Netzstörung (Außer bei Zentralenreset Zentralenreset) Keine Sabotage...
- Seite 62 Mit gestecktem Jumper ST8 wird bei einem Watchdog-Reset Alarm ausgelöst. Fällt das ACS-2 plus einmal aus, sind die Relais 1 und 2 so definiert, dass die Türen geschlossen bleiben. Eine Änderung dieser Relais ist nicht möglich. Der Zustand der Relais 3 (Alarm) und Relais 4 (Sabotage) kann mit Hilfe der Jumper ST16 definiert werden.
- Seite 63 Installationsanleitung / ACS-2 plus ST 16 Beschreibung 1 - 3 Das Relais 3 (Alarm) ist bei Systemausfall angezogen 2 - 4 Das Relais 4 (Sabotage) ist bei Systemausfall angezogen 3 - 5 Das Relais 3 (Alarm) ist bei Systemausfall abgefallen...
- Seite 64 Installationsanleitung / ACS-2 plus Aufbau / Pläne 14.1 CPU-Bestückungsplan S1, S2, S3, S4: siehe auch Kap. 8.5 = DIP-Schalter.
- Seite 65 LED leuchtet, wenn zuvor ein Watchdog-Reset auftrat Software-LED (siehe Kapitel 8.5.1 und 10.1) leuchtet diese LED, dann läuft das ACS-2 plus mit Flash 1 leuchtet diese LED, dann läuft das ACS-2 plus mit Flash 2 1,0AT, Sicherung für die Klemmen 13 und 22 gehört zu ST2, daher ebenfalls ohne Funktion (1,0AF)
- Seite 66 Installationsanleitung / ACS-2 plus 14.2 ACS-2 plus-Aufbau...
- Seite 67 Diese Übersicht beschreibt die werksseitigen Standardverwendungen der Ein- und Ausgänge. Diese können bei Bedarf individuell belegt werden. Für diesen Fall empfehlen wir unbedingt, die abweichende Belegung je ACS-2 plus-Terminal zu dokumentieren. Verwenden Sie dazu die leere Klemmenbelegungsübersicht im Anhang als Kopiervorlage und deponieren Sie...
- Seite 68 Installationsanleitung / ACS-2 plus 15.2 Übersichts-Anschlussplan 15.3 Pinbelegung der Host-Schnittstellen-Anschlüsse RS 232 RS 485 (3-Draht) RS 485 (5-Draht) Current-Loop T GND R GND Eingänge 11 und 12 sowie Watchdog- und Warnsignal Ausgang siehe Kap. 13.2 und 14.1...
- Seite 69 Diese Funktion ist bei einem Ruhestrom-Türöffner sowie bei einem Türöffner, der mit Wechselspannung oder von einer externen Spannungsquelle - nicht von der Spannungsquelle, von der das ACS-2 plus versorgt wird - versorgt wird, nicht gegeben. Die Sabotageüberwachung "Türöffner 1" und "Türöffner 2" muss deaktiviert werden (dies kann ansonsten zu einem Defekt der ACS-2 plus-Platine führen).
- Seite 70 Installationsanleitung / ACS-2 plus 15.4.2 Anschließen eines Ruhestrom-Türöffners. Ruhestrom-Türöffner: Bei bestromter Spule ist die Tür gesperrt. Sabotageüberwachung beim Ruhestrom-Türöffner ist nicht möglich. Klemmenbelegung ACS-2 plus: für Relais 1: Jumper ST6 = 2 - 4 für Relais 2: Jumper ST6 = 1 - 3...
- Seite 71 Differenzial-Meldelinien (Eingang 5 - 10) sind mit 12K1 abzuschließen. Türüberwachung Der Innendrückerkontakt bewirkt eine Türfreigabe am ACS-2 plus. Die Tür kann ohne Fehlermeldung "Tür unerlaubt geöffnet" passiert werden. Zur Türüberwachung ist ein externer Kontakt, z.B. ein Magnetkontakt zu verwenden. Der Riegelschaltkontakt geht nur bei “Unscharf”...
- Seite 72 Installationsanleitung / ACS-2 plus 15.6 Drehkreuz Das ACS-2 plus kann neben einer Standardtür 3 Arten von Drehkreuzen verwalten. Diese unterscheiden sich durch die Anzahl bzw. Auswertung der Rückmeldekontakte. Ablaufdiagramm einer Türüberwachung mit Rückmeldekontakt an einer “normalen” Tür: Bei geschlossener Tür ist der Rückmeldekontakt ebenfalls geschlossen. Die entsprechende Meldelinie erkennt die notwendigen 12,1 K , und damit eine geschlossene Tür.
- Seite 73 Installationsanleitung / ACS-2 plus 15.6.2 Drehkreuz mit zwei gemeinsamen Rückmeldekontakten Bei dieser Variante wird je nach Drehrichtung zuerst der eine, dann der andere Rückmeldekontakt betätigt. Anhand der Reihenfolge wird die Drehrichtung erkannt. Drehrichtung links: = Freigabe am Aussenleser. Der Kontaktgeber A betätigt den inneren Rückmeldekontakt, danach betätigt der Kontaktgeber B den äusseren.
- Seite 74 Installationsanleitung / ACS-2 plus Drehrichtung rechts: = Freigabe am Innenleser. Der Kontaktgeber A betätigt den äusseren Rückmeldekontakt, danach betätigt der Kontaktgeber D den inneren. Dazwischen wird die Tür als “offen” erkannt.
- Seite 75 Installationsanleitung / ACS-2 plus 15.6.3 Drehkreuz mit 2 zwei separaten Rückmeldekontakten Diese Variante entspricht im wesentlichen Punkt 16.4.3, jedoch sind die Kontaktgeber der Rückmeldekontakte so angeordnet, dass sich eine veränderte Impulsfolge ergibt: Drehrichtung links: = Aussenleser betätigt. Der entsprechende Rückmeldekontakt wird betätigt (in unserer Skizze wäre das der innere).
- Seite 76 Die Klemmen 10 und 11 des Lesers dürfen nur bei Lesertypen mit Motor angeschlossen werden. Wird nur ein Leser verwendet, wird dieser standardmäßig als Leser 1 angeschlossen. Klemmenbelegung ACS-2 plus: Stellung der DIP-Schalter auf der CPU-Platine des ACS-2 plus (vgl. Kap. 8.5): Schalter- Stellung...
- Seite 77 Die Klemmen 14 und 15 des Lesers dürfen nur bei Lesertypen mit Motor angeschlossen werden. Wird nur ein Leser verwendet, wird dieser standardmäßig als Leser 1 angeschlossen. Klemmenbelegung ACS-2 plus: Stellung der DIP-Schalter auf der CPU-Platine des ACS-2 plus (vgl. Kap. 8.5): Schalter- Stellung...
- Seite 78 Chipkartenleser, aP ohne Tastatur 027 741 Chipkartenleser, aP, mit Tastatur Wird nur ein Leser verwendet, wird dieser standardmäßig als Leser 1 angeschlossen. Klemmenbelegung ACS-2 plus Stellung der DIP-Schalter auf der CPU-Platine des ACS-2 plus (vgl. Kap. 8.5): Schalter- Stellung Bezeichnung...
- Seite 79 Magnetkarten-Durchzugsleser, aP, mit Tastatur 026 343.00 Chipkartenleser, aP, mit Tastatur Wird nur ein Leser verwendet, wird dieser standardmäßig als Leser 1 angeschlossen. Klemmenbelegung ACS-2 plus: Stellung der DIP-Schalter auf der CPU-Platine des ACS-2 plus (vgl. Kap. 8.5): Schalter- Stellung Bezeichnung...
- Seite 80 Magnetkarteneinstecklesermodul, z. B. mit Siedle Frontplatten System “Vario”, Art. Nr. 027 545- 027 548 Wird nur ein Leser verwendet, wird dieser standardmäßig als Leser 1 angeschlossen. Klemmenbelegung ACS-2 plus: Stellung der DIP-Schalter auf der CPU-Platine des ACS-2 plus (vgl. Kap. 8.5): Schalter- Stellung...
- Seite 81 Berührungsloser Leser, erhöhte Lesereichweite Wird nur ein Leser verwendet, wird die- ser standardmäßig als Leser 1 ange- schlossen. Klemmenbelegung ACS-2 plus: Stellung der DIP-Schalter auf der CPU-Platine des ACS-2 plus (vgl. Kap. 8.5): Schalter- Stellung Bezeichnung Leser block Clock 1...
- Seite 82 Installationsanleitung / ACS-2 plus Anschlussplan für: 026383.00 Berührungsloser Leser, aP, mit Tastatur Wird nur ein Leser verwendet, wird dieser standardmäßig als Leser 1 angeschlossen. Klemmenbelegung ACS-2 plus: Stellung der DIP-Schalter auf der CPU-Platine des ACS-2 plus (vgl. Kap. 8.5): Schalter- Stellung Bezeichnung Leser...
- Seite 83 Installationsanleitung / ACS-2 plus Anschlussplan für: 026387.00 Berührungsloser Leser, uP Wird nur ein Leser verwendet, wird dieser standardmäßig als Leser 1 angeschlossen. Klemmenbelegung ACS-2 plus: Stellung der DIP-Schalter auf der CPU-Platine des ACS-2 plus (vgl. Kap. 8.5): Schalter- Stellung Bezeichnung Leser...
- Seite 84 Mifare Leser mit Tastatur, aP 026494 Mifare Leser ohne Tastatur, aP Wird nur ein Leser verwendet, wird dieser standardmäßig als Leser 1 angeschlossen. Klemmenbelegung ACS-2 plus: Stellung der DIP-Schalter auf der CPU-Platine des ACS-2 plus (vgl. Kap. 8.5): Schalter- Stellung Bezeichnung...
- Seite 85 Accentic Leser Legic ohne Tastatur 026425 Accentic Leser Legic mit Tastatur Wird nur ein Leser verwendet, wird dieser standardmäßig als Leser 1 angeschlossen. Klemmenbelegung ACS-2 plus: Stellung der DIP-Schalter auf der CPU-Platine des ACS-2 plus (vgl. Kap. 8.5): Schalter- Stellung Bezeichnung...
- Seite 86 Installationsanleitung / ACS-2 plus Anschlussplan für: 026480 Berührungsloser Leser, aP Wird nur ein Leser verwendet, wird dieser standardmäßig als Leser 1 angeschlossen. Klemmenbelegung ACS-2 plus: Stellung der DIP-Schalter auf der CPU-Platine des ACS-2 plus (vgl. Kap. 8.5): Schalter- Stellung Bezeichnung Leser...
- Seite 87 Anschlussplan für: 026485 Legic-Leser (Oris) 026484 Mifare-Leser (Oris) Wird nur ein Leser verwendet, wird dieser standardmäßig als Leser 1 angeschlossen. Klemmenbelegung ACS-2 plus: Stellung der DIP-Schalter auf der CPU-Platine des ACS-2 plus (vgl. Kap. 8.5): Schalter- Stellung Bezeichnung Leser block...
- Seite 88 Installationsanleitung / ACS-2 plus Anschlussplan für: 027540 - 027543 berührungslose Leser Siedle Wird nur ein Leser verwendet, wird dieser standardmäßig als Leser 1 angeschlossen. Klemmenbelegung ACS-2: Stellung der DIP-Schalter auf der CPU-Platine des ACS-8 (vgl. Kap. 9.6): Schalter- Stellung Bezeichnung...
- Seite 89 027 577 Mifare-Leser “Plug in” 027 579 Legic-Leser “Plug in” Wird nur ein Leser verwendet, wird dieser standardmäßig als Leser 1 angeschlossen. Klemmenbelegung ACS-2 plus: Stellung der DIP-Schalter auf der CPU-Platine des ACS-2 plus (vgl. Kap. 8.5): Schalter- Stellung Bezeichnung Leser...
- Seite 90 Installationsanleitung / ACS-2 plus Anschlussplan für: 026070.02 Tastgerät, aP-Gehäuse 026071.02 Tastgerät, aP-Gehäuse, wassergeschützt 026072.02 Tastgerät, uP-Gehäuse 026073.02 Tastgerät, uP-Gehäuse, wassergeschützt...
- Seite 91 Installationsanleitung / ACS-2 plus Anschlussplan für: 026064 Tastgerät, aP-Kunststoffgehäuse...
- Seite 92 Installationsanleitung / ACS-2 plus Anschlussplan für: 027 570.20 Tastatur mit Analog-Schnittstelle, “Plug in”...
- Seite 93 Installationsanleitung / ACS-2 plus Anschlussplan für: 023330 - 023343 berührungslose proX2 Leser Siedle Wird nur ein Leser verwendet, wird dieser standardmäßig als Leser 1 angeschlossen. Klemmenbelegung ACS-8: Stellung der DIP-Schalter auf der CPU-Platine des ACS-8 (vgl. Kap. 9.6): Schalter- Stellung...
- Seite 94 Installationsanleitung / ACS-2 plus...
- Seite 95 Installationsanleitung / ACS-2 plus...
- Seite 96 1 x Deckelkontakt (Sabotage) Erweiterungen: 1 x Universalsteckplatz für RAM-Erweiterung und spätere Anwendungen. Akkustellplatz: 1 x 018002 (2,0Ah) 17.2 Technische Daten 026547, ACS-2 plus, 230V AC Version Betriebsnennspannung 230V AC Betriebsspannungsbereich 230V AC -15% bis +10% Netzfrequenz 40 - 60Hz...
- Seite 97 Installationsanleitung / ACS-2 plus Anhang Kopiervorlage Klemmenbelegung leer (zur Dokumentation individueller, vom Standard abweichender Belegung der Ein- und Ausgänge) Kopiervorlage Speicherbedarfsberechnung leer (zur Errechnung des Speicherbedarfs der ACS-2 plus Terminals) Werkseinstellungen Stichwortverzeichnis...
- Seite 98 Installationsanleitung / ACS-2 plus Klemmenbelegung bei Abweichung vom Standard Firma:........................... Gerät Nr...........Standort:.............
- Seite 99 Installationsanleitung / ACS-2 plus...
- Seite 100 Installationsanleitung / ACS-2 plus Werkseinstellungen Auflistung in alphabetischer Reihenfolge: Funktion Werkseinstellung Schalterblock Kapitel Tabelle Adresse Adresse 1 1 = OFF 8.5.1 2 = OFF 3 = OFF 4 = OFF 5 = OFF Baudrate 19200 6 = OFF 8.5.1 7 = ON...
- Seite 101 ACS-2 plus-Parameter ........
- Seite 102 Installationsanleitung / ACS-2 plus Jumperstellung ............. . . 15, 62, 65, 69f Klemmenbelegung .
- Seite 103 Installationsanleitung / ACS-2 plus Tastatur ............. . 53, 78f, 82, 84, 90, 93 Technische Daten .
