Schritt 4: Anschließen der Zonen
(optional)
Über TB1 (Abbildung 6) können Zonen
direkt an das Bedienteil angeschlossen
werden. Verwenden Sie nur FSL-4k7/2k2-
Verdrahtung, wie in Abbildung 7
dargestellt (es sind keine anderen
Verdrahtungs- oder Widerstands-
kombinationen möglich).

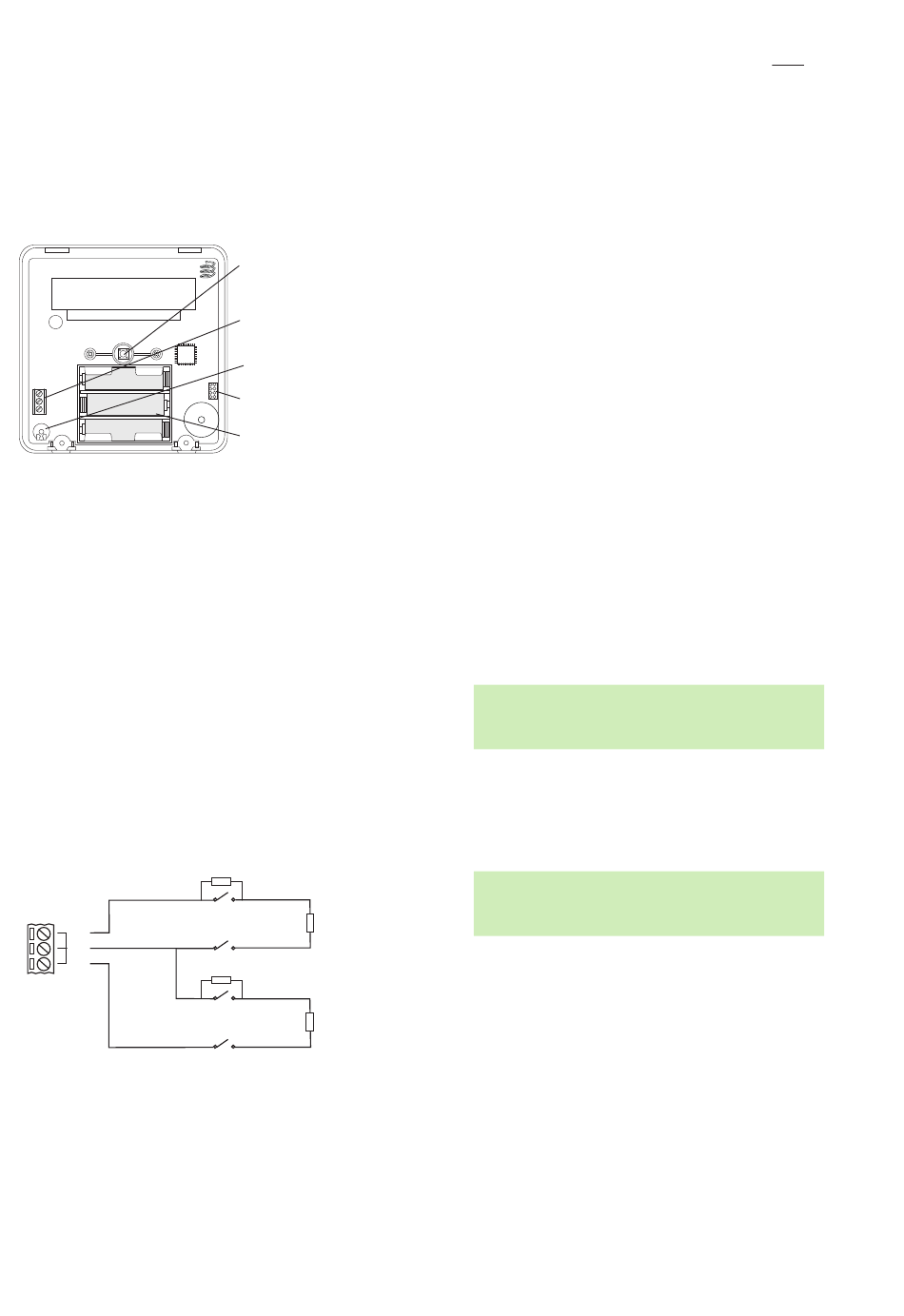

Abbildung 6. Bedienteil-Platine
Hinweis:
•
Zur Verwendung der Bedienteil-
zonen müssen Sie diese über
Installationsmenü – Melder/Geräte –
Funk Bedienteil – KEY-RKPZ – BT
bearbeiten freigeben.
•
Masking-Erkennung wird nicht
unterstützt.
•
Die Zonennummer, die jeder Zone
von der Steuereinheit zugewiesen
wird, ist abhängig vom Typ der
ver wendeten Steuereinheit sowie
davon, ob bereits Erweiterungen
konfiguriert sind. Ausführliche Infor-
ma tionen zur Zonennum merierung
finden Sie im Technischen Handbuch.
Zone 1
Z1
Z2
Zone 2
Abbildung 7. Anschließen von FSL-Zonen
(Fully-Supervised Loop)
Schritt 5: Kennung des
Bedienteils einstellen
Setzen Sie eine Brücke auf ein Paar
Adresskontakte (Abbildung 6). Für
jedes Bedienteil, das mit derselben
Basisstation kommuniziert, muss eine
andere Einstellung verwendet werden.
Seite 4
Sabotagekontakt
Klemmen für
TB1-Zone
Summerlautstärke
Adressbrücken
Batteriefach
(3 x 1,5 V AA)
4k7
Alarm
2k2
Sabotage
4k7
Alarm
2k2
Sabotage
Hinweis: Bei alten i-on16- und i-on40-Steu-
*
ereinheiten
müssen die Brücken für alle
Bedienteile im gesamten System jeweils
unterschiedlich gesetzt werden. Bei
i-on40-Steuereinheiten können insgesamt
vier Bedienteile angeschlossen werden,
Funkbedienteile können jedoch nur mit 1
oder 2 adressiert werden.
*
Verwechseln Sie nicht die alten i-on40-Steuereinheiten
mit den modernen i-on40H-Steuereinheiten.
Schritt 6: Einschalten
1. Ziehen Sie den Schutzstreifen aus
dem Batteriefach im Bedienteil
(Abbildung 6). Bringen Sie die
vordere Abdeckung noch nicht
wieder an.
2. Schalten Sie die Steuereinheit ein
(um die Basisstation einzuschalten).
Andere Bedienteile (sofern installiert)
geben möglicherweise wiederholt
einen Piepton aus.
Schritt 7: Bedienteil und
Basisstation verbinden
Hinweis: Drücken Sie bei Bedarf eine
Navigationstaste, um das Bedienteil-
Display zu aktivieren.
1. Am Funkbedienteil sollte Folgendes
angezeigt werden:
Press TEACH on RKBS
< to Cancel
2. Warten Sie, bis die grüne LED an der
Basisstation wiederholt blinkt, und
drücken Sie dann die Teach-Taste
(Abbildung 3).
3. Es wird nun Folgendes angezeigt:
RKBS Learned OK
Addr Lk=1, Freq Lk=1
Hinweis: Wenn Sie die Geräte nicht
miteinander verbinden können,
setzen Sie die Basisstation zurück
und versuchen Sie es nochmals
(siehe Seite 7).
4. Drücken Sie eine Navigationstaste
am Bedienteil. Die rote LED an der
Basisstation sollte kurz aufleuchten,
was anzeigt, dass die beiden Geräte
miteinander kommunizieren.
Schritt 8: Abdeckungen anbringen
Lassen Sie die Steuereinheit einge schal tet
und bringen Sie die Abdeckung des
Bedien teils und der Basisstation wieder an.
