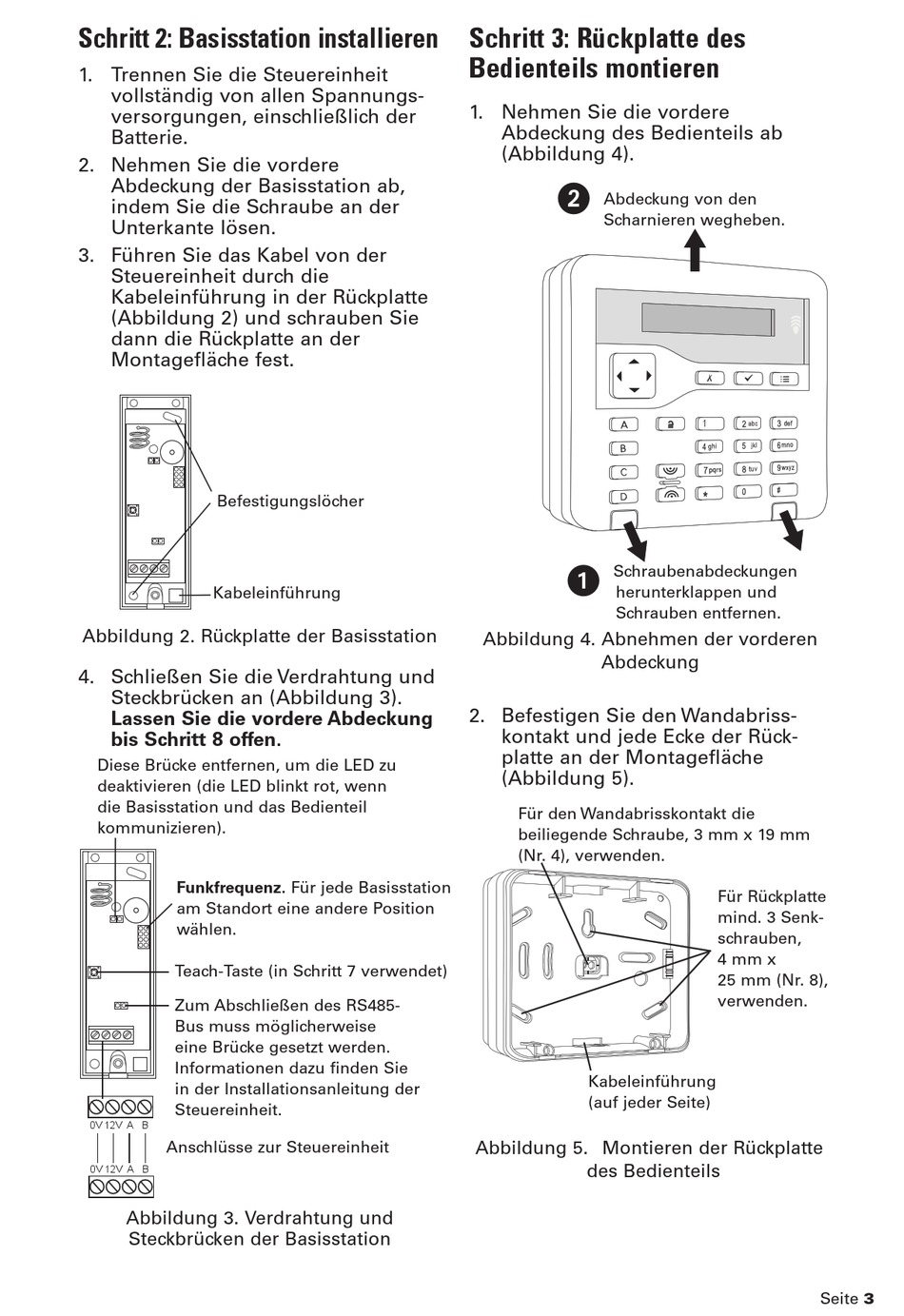

Schritt 2: Basisstation installieren
1. Trennen Sie die Steuereinheit
vollständig von allen Spannungs-
versorgungen, einschließlich der
Batterie.
2. Nehmen Sie die vordere
Abdeckung der Basisstation ab,
indem Sie die Schraube an der
Unterkante lösen.
3. Führen Sie das Kabel von der
Steuereinheit durch die
Kabeleinführung in der Rückplatte
(Abbildung 2) und schrauben Sie
dann die Rück platte an der
Montagefläche fest.
Befestigungslöcher
Kabeleinführung
Abbildung 2. Rückplatte der Basisstation
4. Schließen Sie die Verdrahtung und
Steckbrücken an (Abbildung 3).
Lassen Sie die vordere Abdeckung
bis Schritt 8 offen.
Diese Brücke entfernen, um die LED zu
deaktivieren (die LED blinkt rot, wenn
die Basisstation und das Bedienteil
kommunizieren).
Funkfrequenz. Für jede Basisstation
am Standort eine andere Position
wählen.
Teach-Taste (in Schritt 7 verwendet)
Zum Abschließen des RS485-
Bus muss möglicherweise
eine Brücke gesetzt werden.
Informationen dazu finden Sie
in der Installationsanleitung der
Steuereinheit.
0V
12V
A
B
Anschlüsse zur Steuereinheit
0V
12V
A
B
Abbildung 3. Verdrahtung und
Steckbrücken der Basisstation
Schritt 3: Rückplatte des
Bedienteils montieren
1. Nehmen Sie die vordere
Abdeckung des Bedienteils ab
(Abbildung 4).
2
Abdeckung von den
Scharnieren wegheben.
Schraubenabdeckungen
1
herunterklappen und
Schrauben entfernen.
Abbildung 4. Abnehmen der vorderen
Abdeckung
2. Befestigen Sie den Wandabriss-
kontakt und jede Ecke der Rück-
platte an der Montagefläche
(Abbildung 5).
Für den Wandabrisskontakt die
beiliegende Schraube, 3 mm x 19 mm
(Nr. 4), verwenden.
Kabeleinführung
(auf jeder Seite)
Abbildung 5. Montieren der Rückplatte
des Bedienteils
Für Rückplatte
mind. 3 Senk-
schrauben,
4 mm x
25 mm (Nr. 8),
verwenden.
Seite 3
