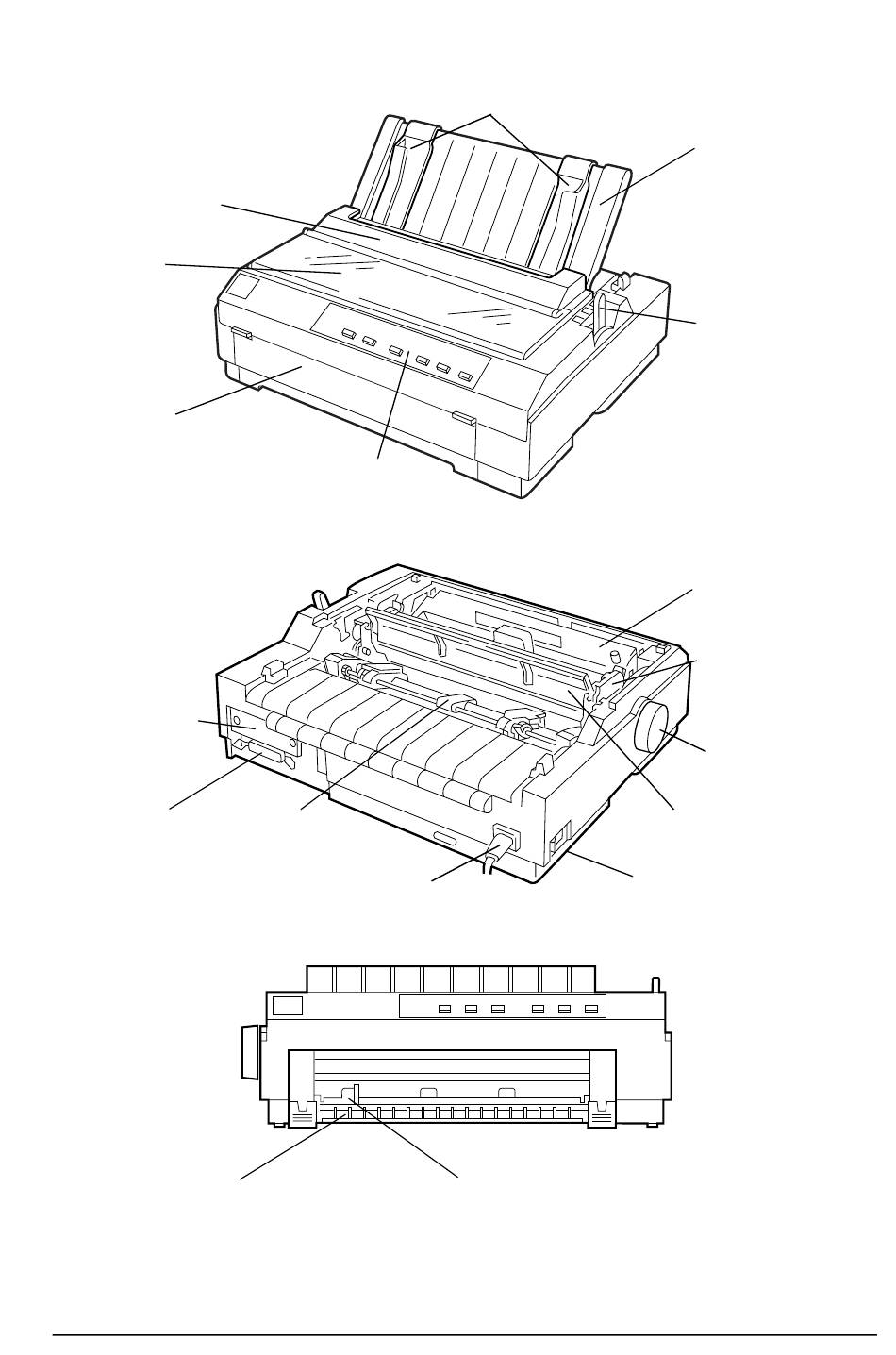

Seite 1 Druckerteile Papierführungsschienen Papierführung Abdeckung der Papierführung Drucker- abdeckung Papierwahl- hebel vordere Abdeckung (geschlossen) Bedienfeld Farbbandkassette Papierstärkehebel Abdeckplatte für opt. Knopf Interfaces Papierspanneinheit Parallele Traktor Schnittstelle Netzschalter Netzkabel vordere Abdeckung (offen) vordere Papierführungsschienen...
Seite 2: Tasten Und Anzeigen Am Bedienfeld
Tasten und Anzeigen am Bedienfeld Taste Font Taste Condensed Taste LF/FF Anzeige Paper Out Wählt die Druk- Schaltet den kompri- Transportiert Papier Leuchtet, wenn kein Pa- kerschrift aus. Le- mierten Druck ein zeilenweise, wenn sie pier in der gewählten Pa- sen Sie dazu bzw.
Seite 3 Seite vorgenommen wurden. Dieses Handbuch wurde mit großer Sorgfalt erstellt. Eine Haftung für leicht fahrlässige Fehler, z.B. Druckfehler, ist jedoch ausgeschlossen. EPSON haftet nicht für Schäden oder Störungen durch Einsatz von Optionen oder Zubehör, wenn dieses nicht ein original EPSON-Produkt ist oder eine ausdrückliche Zulassung der SEIKO EPSON CORPORATION als "EPSON Approved Product"...
Seite 4: Inhaltsverzeichnis
Inhalt Vorstellung des Druckers Nützliche Funktionen ........2 Papierzuführungsmethoden.
Seite 5 Kapitel 2 Endlospapier bedrucken Papierwahlhebel einstellen ....... 2-2 Papierstärkehebel einstellen ......2-3 Schubtraktor verwenden .
Seite 6 EPSON Remote! installieren ......4-34 EPSON Remote! aufrufen ......4-34...
Seite 7 Kapitel 7 Fehlerbehebung Fehleranzeigen am Bedienfeld ......7-2 Probleme und Lösungen ....... . . 7-4 Stromversorgung .
Seite 8 Anhang B Drucker reinigen und transportieren Drucker reinigen........B-2 Drucker transportieren .
Seite 9: Vorstellung Des Druckers
Entwurfsmodus mit bis zu 400 Zeichen pro Sekunde bei einem Zeichenabstand von 10 Zeichen pro Zoll. Ferner sind im Lieferumfang enthalten: Druckertreibersoftware; ® das Utility EPSON Status Monitor 3, mit dem Sie unter Microsoft ® Windows 95, 98 oder NT 4.0 den aktuellen Status des Druckers überprüfen können;...
Seite 10: Nützliche Funktionen
Nützliche Funktionen Dieser Abschnitt beschreibt einige hilfreiche Funktionen, die Ih- nen bei der Arbeit mit dem Drucker sehr hilfreich sein werden. Verwenden Sie die Abtrennfunktion, um Papier zu sparen . Wenn Sie Papier über den Schubtraktor zuführen, sollten Sie nach Beendigung des Druckvorgangs mit Hilfe der Abtrenn- funktion das Endlospapier bis an die Abtrennkante des Dru- ckers transportieren.
Seite 11 Mit Hilfe des Papierwahlhebels können Sie die Papierzufüh- rungsmethode ändern, ohne das Endlospapier aus dem Schubtraktor herausnehmen zu müssen. Mit Hilfe des Papierwahlhebels können Sie leicht zur Einzel- blattzuführung wechseln, ohne das eingelegte Endlospapier aus dem Schubtraktor herausnehmen zu müssen. Informati- onen hierzu erhalten Sie in Kapitel 2.
Seite 12: Papierzuführungsmethoden
Papierzuführungsmethoden Ihr Drucker bietet verschiedene Papierzuführungsmethoden zum Bedrucken von Einzelblatt- und Endlospapier. Dabei kann das Papier von oben, vorn, unten oder hinten in den Drucker eingezo- gen werden. Sie wählen die Zuführungsmethode, die Ihren jewei- ligen Bedürfnissen am besten entspricht. Endlospapier bedrucken Zum Bedrucken von Endlospapier stehen Ihnen zwei Traktorpo- sitionen (Schub- und Zugposition) sowie drei Papiereinzugs-...
Seite 13: Der Zugtraktor
Bei Auslieferung des Druckers ist der Traktor in der hinteren Schubposition installiert. In der folgenden Tabelle wird der ent- sprechende Papierweg beschrieben. Traktorposition Beschreibung Achtung: Führen Sie Endlospapier mit Etiketten nicht von hinten zu. Die Etiketten könnten sich vom Trägerpapier lösen und einen Papierstau verursachen.
Seite 14 Für den Zugtraktor kann der vordere, untere oder hintere Papier- zuführungsschacht verwendet werden. Papierzufüh- Beschreibung rungsschacht Da die Papierzufuhr über den vorderen Schacht einen fast geraden Papierweg bietet, ist dies die optimale Methode, wenn Sie stärkeres Papier wie z.B. Mehrfach- formulare oder Etikettenpapier bedrucken.
Seite 15: Schub-/Zugtraktor In Kombination Verwenden
Schub-/Zugtraktor in Kombination verwenden Sie können die Papierzuführung verbessern und das Risiko von Papierstaus verringern, indem Sie gleichzeitig zwei Traktoren einsetzen. Diese Methode ist besonders zum Bedrucken von End- losvordrucken und Mehrfachformularen sowie für den Grafik- ausdruck in hoher Qualität zu empfehlen. Kombination Beschreibung Um den Schubtraktor in Kombination mit dem Zugtraktor...
Seite 16 Oberer Papierzuführungsschacht Über den oberen Papierführungsschacht können Briefumschläge und Karten einzeln zugeführt werden. Hinweis: Briefumschläge dürfen nur von oben zugeführt werden. Vorderer Papierzuführungsschacht Über den vorderen Papierzuführungsschacht können Normalpa- pier, Mehrfachformulare und Karten einzeln zugeführt werden. Vorstellung des Druckers...
Seite 17: Optionen
Farbband Filmfarbbandkassette #7768 Wenn die Ausdrucke blasser werden, muss die Farbbandkassette ersetzt werden. Verwenden Sie die für EPSON-Drucker entwi- ckelten original EPSON-Farbbandkassetten. Ihre hohe Qualität gewährleistet optimale Druckergebnisse, einen störungsfreien Betrieb und eine lange Lebensdauer für den Druckkopf und andere Druckerteile.
Seite 18: Wichtige Sicherheitshinweise
Verwenden Sie die optionale Filmfarbbandkassette, wenn es auf höchste Qualität ankommt. Im täglichen Einsatz bewährt sich die Farbbandkassette mit schwarzem Farbband. Es wird empfohlen, ausschließlich original EPSON-Farbbandkas- setten zu verwenden. Ungeeignete Fremdprodukte verursachen möglicherweise Schäden am Drucker, die von der Garantie ausge- nommen sind.
Seite 19 Verwenden Sie keinesfalls beschädigte Stromkabel. Bei Verwendung eines Verlängerungskabels ist darauf zu achten, dass der Gesamt-Nennstromwert aller Geräte insge- samt weder die zulässige Ampererate des Verlängerungska- bels, noch die zulässige Ampererate der Steckdose überschreitet. Ziehen Sie vor einer Reinigung den Netzstecker heraus und reinigen Sie den Drucker nur mit einem feuchten Tuch.
Seite 20: Symbol Vorsicht! Druckkopf Heiß
Teil eventuell noch heiß ist. Berühren Sie den Druckkopf niemals direkt nach einem Druck- vorgang. Warten Sie immer ein paar Minuten, bis er abgekühlt ist. ENERGY STAR-Kompatibilität EPSON, als Partner von NERGY TAR, bestätigt, dass dieses Produkt den NERGY TAR-Richtlinien zur sinnvollen Energienutzung entspricht.
Seite 21: Handbuch-Konventionen
Handbuch-Konventionen Symbole im Handbuch: Vorsicht: Diese Warnungen müssen unbedingt beachtet werden, um Kör- perverletzungen zu vermeiden. Achtung: Anmerkungen dieser Art müssen beachtet werden, um Schäden am Drucker oder Computer zu vermeiden. Hinweise enthalten wichtige Informationen und hilfreiche Tipps zur Arbeit mit dem Drucker.
Seite 22 Kapitel 1 Drucker aufstellen Drucker auspacken ........1-2 Standort für den Drucker wählen .
Seite 23: Kapitel 1 Drucker Aufstellen
Drucker auspacken Zum Lieferumfang gehören eine CD-ROM mit der Druckersoft- ware, ein Hinweisblatt sowie die unten abgebildeten Teile. Über- prüfen Sie beim Auspacken des Druckers, ob alle Teile vorhanden und unbeschädigt sind. Drucker Papierführung Netzkabel Farbbandkassette Hinweis: Für manche Bestimmungsorte wird der Drucker mit angeschlossenem Netzkabel geliefert.
Seite 24: Standort Für Den Drucker Wählen
Entfernen Sie das gesamte Transportsicherungsmaterial, auch das aus dem Inneren des Druckers, bevor Sie ihn aufstellen und in Betrieb nehmen. Beachten Sie hierfür die Anweisungen auf dem beigepackten Hinweisblatt. Bewahren Sie alle Verpackungs- und Sicherheitsmaterialien für den Fall auf, dass Sie den Drucker zu einem späteren Zeitpunkt verschicken müssen.
Seite 25 Schließen Sie den Drucker nicht an schaltbare oder timerge- steuerte Steckdosen an. Durch eine versehentliche Stromun- terbrechung können Daten im Speicher von Computer und Drucker gelöscht werden. Benutzen Sie keine Steckdosen, von deren Stromkreis auch andere leistungsintensive Ver- braucher Spannung abnehmen. Benutzen Sie den Computer und den Drucker nicht in der Nähe potentieller elektromagnetischer Störfelder (z.B.
Seite 26: Endlospapierstapel Platzieren
Endlospapierstapel. hinten vorne unten Farbbandkassette installieren bzw. austauschen EPSON empfiehlt die EPSON-Farbbandkassette mit schwarzem Farbband (#7753) bzw. die EPSON-Filmfarbbandkassette (#7768). Bei Verwendung ungeeigneter Fremdprodukte können Schäden am Drucker entstehen, die nicht von der Garantie abgedeckt sind. Vorsicht: Sie müssen zum Einsetzen bzw. Austauschen der Farbbandkas- sette den Druckkopf mit der Hand bewegen.
Seite 27 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. Achtung: Bewegen Sie niemals den Druckkopf, wenn der Drucker eingeschaltet ist. Dies könnte den Drucker beschädigen. 2. Ziehen Sie falls möglich das Netzkabel heraus. Drucker aufstellen...
Seite 28 3. Heben Sie die Druckerabdeckung an der hinteren Kante hoch und ziehen Sie sie gerade nach oben heraus. 4. Klappen Sie die Hebel auf beiden Seiten der Papierspanneinheit nach oben, und nehmen Sie die Einheit vom Drucker ab. Bewah- ren Sie die Papierspanneinheit an einem sicheren Ort auf. Hinweis: Bei installiertem Zugtraktor ist das Entfernen der Papierspannein- heit nicht notwendig.
Seite 29 5. Stellen Sie sicher, dass der Druckkopf nicht heiß ist. Lassen Sie ihn sonst für einige Minuten abkühlen, bevor Sie ihn berühren. Schieben Sie anschließend den Druckkopf zur Mitte des Druckers. 6. Ist eine Farbbandkassette installiert, fassen Sie diese am Griff, und ziehen Sie sie gerade nach oben.
Seite 30 7. Nehmen Sie die neue Farbbandkassette aus der Verpackung. Drehen Sie den Spannknopf für das Farbband in Pfeilrich- tung, so dass das Farbband straff gespannt ist. Spannknopf 8. Halten Sie die Farbbandkassette an ihrem Griff, und schieben Sie sie nach unten in die vorgesehene Position. Drücken Sie anschließend auf beide Kanten der Kassette, um sicherzustel- len, dass die Plastikhaken eingerastet sind.
Seite 31 9. Führen Sie das Farbband mit einem spitzen Objekt (z.B. einem Kugelschreiber) zwischen Druckkopf und Farbbandführung hindurch. Sie können dies durch Drehen am Spannknopf unterstützen. 10. Schieben Sie den Druckkopf hin und her, um sicherzustellen, dass er sich leicht bewegen lässt. Stellen Sie ferner sicher, dass das Farbband nicht verdreht ist oder Falten aufweist.
Seite 32 11. Setzen Sie die Papierspanneinheit wieder ein, indem Sie sie auf die Montagestifte des Druckers auflegen. Drücken Sie sie dann an beiden Seiten nach unten, bis sie einrastet. 12. Setzen Sie die Druckerabdeckung wieder auf, indem Sie zu- nächst die vorderen Steckvorrichtungen in die Aussparungen des Druckers einsetzen, und dann die Druckerabdeckung nach unten klappen.
Seite 33: Papierführung Anbringen
Hinweis: Die optionale Filmfarbbandkassette (#7768) wird auf die gleiche Wei- se eingesetzt wie die normale Farbbandkassette. Sie sollten bei Ver- wendung von Filmfarbbändern jedoch folgende Hinweise beachten: Drucken Sie nur auf Normalpapier. Stellen Sie den Papierstärkehebel auf die Position für das nächst-leichtere Papier.
Seite 34: Drucker An Die Stromversorgung Anschließen
Achtung: Stellen Sie sicher, dass die Aussparungen auf der Unterseite der Papierführung sicher auf den Montagestiften des Druckers sitzen. 2. Schließen Sie die Abdeckung der Papierführung. Drucker an die Stromversorgung anschließen 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. 1-13 Drucker aufstellen...
Seite 35 Druckers mit den Spannungswerten der Steckdose übereinstimmt. Ist dies nicht der Fall, darf der Drucker keinesfalls ans Netz angeschlossen werden. Wenden Sie sich an Ihren EPSON-Händler. 3. Wenn das Netzkabel druckerseitig noch nicht angeschlossen ist, stecken Sie es in den Netzanschluss an der Rückseite des Druckers.
Seite 36: Drucker An Den Computer Anschließen
Drucker an den Computer anschließen Der Drucker verfügt über zwei getrennte Schnittstellenanschlüsse: eine IEEE-1284-kompatible parallele Schnittstelle und eine optio- nale Typ-B-Schnittstelle. Nähere Informationen dazu erhalten Sie im Abschnitt ”Optionale Schnittstellenkarten” auf Seite A-4. Wenn Sie zum Anschluss an Ihren Computer eine andere Schnitt- stelle benötigen, verwenden Sie nur eine der auf ”Optionale Schnittstellenkarten”...
Seite 37 3. Drücken Sie die Drahthalterungen zusammen, bis sie auf beiden Seiten einrasten. 4. Befindet sich ein Massedraht am Kabel, verbinden Sie ihn mit dem Masseanschluss am Drucker. 5. Schließen Sie das andere Ende des Kabels an den Computer an. Nachdem Sie den Drucker an den Computer angeschlossen ha- ben, installieren Sie die Druckertreibersoftware gemäß...
Seite 38: Druckersoftware Installieren
Drucker schicken. Diese Befehle steuern Druckerfunkti- onen wie Druckqualität, Auflösung und Papierformat. EPSON Status Monitor 3 (nur Windows 95, 98 und NT 4.0) Der EPSON Status Monitor 3 informiert Sie über Druckerfeh- ler und zeigt Informationen zum Druckerstatus an.
Seite 39: Druckersoftware Unter Windows 98
Sie das EPSETUP-Programm. Klicken Sie in dem angezeig- ten Dialogfeld auf die Schaltfläche Utility Treiberdiskette erstellen, und folgen Sie den Anweisungen am Bildschirm. Wenn Sie die Diskettenversion der EPSON-Software verwenden, erstellen Sie vor der Installation eine Sicherungskopie der Disketten. 1. Schalten Sie Drucker und Computer aus.
Seite 40 Sie in Kapitel 4, ”Druckersoftware”. Bei der Installation des Druckertreibers unter Windows 95, 98 oder NT 4.0 wird gleich- zeitig das Utility EPSON Status Monitor 3 installiert. Weitere In- formationen zur Installation und Verwendung von Status Monitor finden Sie in Kapitel 6.
Seite 41: Druckersoftware Unter Windows 3
Druckersoftware unter Windows 3.1 oder NT 3.5x installieren Gehen Sie folgendermaßen vor, um die Druckersoftware unter Windows 3.1 oder NT 3.5x zu installieren: Hinweis: Um die Druckersoftware für Windows NT 3.5x zu installieren, benöti- gen Sie möglicherweise Netzwerkzugriffsrechte. Erkundigen Sie sich bei Ihrem Netzwerkadministrator.
Seite 42 Die Installation beginnt. Die weitere Vorgehensweise erfolgt menügesteuert, d.h., Sie können die für Sie relevanten Optio- nen aus einer Auswahlliste durch einfaches Anklicken mit der Maus auswählen. Darüberhinaus sind im weiteren Verlauf der Installation keinerlei Eingaben Ihrerseits erforderlich. 4. Wählen Sie die gewünschten Optionen aus und folgen Sie den Anweisungen am Bildschirm.
Seite 43: Für Dos-Programme
Programminstallation oder beim Konfigurieren des Programms auswählen. Wenn Ihre Anwendung einen Befehl enthält, mit dem Sie Ihren Drucker aus einer Liste auswählen können, wählen Sie den EPSON LQ-580 aus. Wird der LQ-580 nicht aufgeführt, wählen Sie den erstmöglichen Drucker der folgenden Liste: LQ-580 LQ-870...
Seite 44 Kapitel 2 Endlospapier bedrucken Papierwahlhebel einstellen ....... . 2-2 Papierstärkehebel einstellen ....... 2-3 Schubtraktor verwenden.
Seite 45: Kapitel 2 Endlospapier Bedrucken
Papierwahlhebel einstellen Es gibt verschiedene Möglichkeiten Endlospapier einzulegen, z.B. über den Schubtraktor. Stellen Sie anhand der folgenden Tabelle den Papierwahlhebel entsprechend der gewünschten Zuführungsmethode ein. Hinweis: Im Abschnitt ”Papierzuführungsmethoden” auf Seite 4 erfahren Sie, welche Papierzuführungsmethode Ihren Bedürfnissen am besten entspricht. Papierwahlhebel In der folgenden Tabelle werden die verschiedenen Positionen des Papierwahlhebels beschrieben.
Seite 46: Papierstärkehebel Einstellen
Position des Beschreibung Papierwahl- hebels Schubtraktor Für die Zufuhr von Endlospapier über den Schubtraktor. Stellen Sie den Papierwahlhebel ebenfalls in diese Position, wenn Sie Schub- und Zugtraktor in Kombination verwenden. Zugtraktor Für die Zufuhr von Endlospapier über den optionalen Trak- tor, wenn dieser auf der Oberseite des Druckers in der Zugtraktorposition installiert ist.
Seite 47 Die folgende Tabelle zeigt die korrekte Position des Papierstärke- hebels für jede verfügbare Endlospapierart. Papierart* Position des Papierstärke- hebels Normalpapier (Einzelblatt- oder Endlospapier) -1 oder 0 Mehrfachformulare (ohne Kohlepapier): 2-teilig (Original + 1 Kopie) 3-teilig (Original + 2 Kopien) 4-teilig (Original + 3 Kopien) 5-teilig (Original + 4 Kopien) Endlospapier mit Etiketten** Karten...
Seite 48: Schubtraktor Verwenden
Schubtraktor verwenden Bei Verwendung des Schubtraktors, führen Sie das Endlospapier über den hinteren Papierzuführungsschacht zu. Nähere Informa- tionen zur Verwendung des Schubtraktors finden Sie unter ”Papierzuführungsmethoden” auf Seite 4. Hinweis: Bei Auslieferung des Druckers ist der Traktor in der Schubposition installiert.
Seite 49 Gehen Sie folgendermaßen vor, um Papier in den Schubtraktor einzulegen: 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. 2. Öffnen die Abdeckung der Papierführung und entfernen Sie die Papierführung, indem Sie sie an beiden Kanten anfassen und hochheben. 3. Stellen Sie den Papierwahlhebel auf die Position für Schub- traktor.
Seite 50 4. Lösen Sie die linke und rechte Stachelradführung, indem Sie die Hebel der Stachelradverriegelung nach vorn klappen. Vorderseite des Druckers 5. Richten Sie die linke Stachelradführung nach dem linken Rand des Papiers aus, indem Sie sich an der Skala des Dru- ckers orientieren.
Seite 51 Hinweis: Weitere Informationen zur Positionierung am linken Rand erhalten Sie unter "Papierausrichtung" und "Druckbereich" in Anhang C. 6. Verschieben Sie die rechte Stachelradführung der Papierbrei- te entsprechend, ohne sie aber zu verriegeln. Schieben Sie die Papierstütze mittig zwischen die Stachelradführungen, wie in Schritt 5 dargestellt.
Seite 52 10. Verschieben Sie die Papierführungsschienen zur Mitte der Papierführung hin. Schließen Sie zuletzt die Abdeckung der Papierführung. 11. Schalten Sie den Drucker ein. Möglicherweise ist es notwen- dig, die Einstellungen des Druckertreibers zu überprüfen und zu verändern, wie in Kapitel 4 beschrieben. Sobald der Dru- cker Daten empfängt, transportiert der Drucker das Papier automatisch und beginnt mit dem Drucken.
Seite 53: Bedrucktes Papier Aus Dem Schubtraktor Herausnehmen
Bedrucktes Papier aus dem Schubtraktor herausnehmen Gehen Sie folgendermaßen vor, um das bedruckte Papier herauszunehmen: 1. Die Anzeigen Tear Off/Bin müssen blinken. (Dadurch wird angezeigt, dass sich das Papier in der aktuellen Abtrennposition befindet.) Drücken Sie gegebenenfalls die Taste Tear Off/Bin. 2.
Seite 54: Schubtraktor Abnehmen
Wenn Sie einen neuen Druckauftrag starten, transportiert der Drucker das Papier automatisch zurück an die Druckstartpo- sition und beginnt mit dem Drucken. Um Endlospapier in die Parkposition zu transportieren, wo es entnommen werden kann, drücken Sie die Taste Load/Eject. (Im Glossar finden Sie eine Erklärung zur Parkposition). Öffnen Sie anschließend die Stachelradabdeckung des Traktors, und nehmen Sie das Papier heraus.
Seite 55: Traktor Erneut In Der Schubposition Installieren
4. Drücken Sie die Sperrlöser des Traktors nach unten, kippen Sie den Traktor und heben Sie ihn aus dem Drucker heraus. Traktor erneut in der Schubposition installieren Wenn ein Traktor in der Zugposition installiert ist, müssen Sie ihn abnehmen und die Papierspanneinheit installieren. Lesen Sie dazu ”Zugtraktor abnehmen”...
Seite 56 3. Stecken Sie den Traktor auf die Verbindungsstifte im Drucker, und drücken Sie den Traktor auf beiden Seiten nach unten, bis er fest eingerastet ist. Sie können nun Endlospapier in den Schubtraktor einlegen. Wie Sie den Traktor abnehmen, erfahren Sie auf ”Schubtraktor abneh- men”...
Seite 57: Zugtraktor Verwenden
Zugtraktor verwenden Der Zugtraktor eignet sich besonders zum Bedrucken von stär- kerem Endlospapier, wie z.B. Endlos-Mehrfachformularen oder Endlosformularen mit Etiketten. Die Abtrennfunktion ist jedoch in der Zugtraktorposition nicht verfügbar. Um stärkeres Papier zuzuführen, wird ein gerader Papierweg benötigt. Führen Sie deshalb zur Vermeidung von Papierstaus stärkeres Papier über den vorderen oder oberen Papierzufüh- rungsschacht zu.
Seite 58 2. Klappen Sie die Hebel auf beiden Seiten der Papierspanneinheit nach oben, und nehmen Sie die Einheit vom Drucker ab. Bewah- ren Sie die Papierspanneinheit an einem sicheren Ort auf. 3. Setzen Sie den Traktor in die Montagelöcher des Druckers ein, und drücken Sie den Traktor auf beiden Seiten nach unten, bis er fest eingerastet ist.
Seite 59: Papier In Den Zugtraktor Einlegen
Papier in den Zugtraktor einlegen Wenn Sie den Zugtraktor verwenden, führen Sie das Endlospa- pier vorzugsweise über den vorderen bzw. unteren Papierzufüh- rungsschacht zu. Beim Zuführen über den hinteren Schacht können Papierstaus entstehen. Achtung: Führen Sie kein Endlospapier mit Etiketten über den hinteren Pa- pierzuführungsschacht zu.
Seite 60 4. Lösen Sie die linke und rechte Stachelradführung, indem Sie die Hebel der Stachelradverriegelung nach vorn klappen. 5. Schieben Sie die linke Stachelradführung zum linken Rand des Papiers, indem Sie sich an der Skala des Druckers orien- tieren. (Die Pfeilmarkierung kennzeichnet den äußeren lin- ken Rand des Druckbereichs.) Schieben Sie den Hebel dann zurück, und arretieren Sie ihn in dieser Position.
Seite 61 Hinweis: Weitere Informationen zur Positionierung am linken Rand erhalten Sie unter "Papierausrichtung" und "Druckbereich" in Anhang C. 6. Verschieben Sie die rechte Stachelradführung der Papierbrei- te entsprechend, aber arretieren Sie sie nicht. Schieben Sie die Papierstütze mittig zwischen die Stachelradführungen, wie in Schritt 5 dargestellt.
Seite 62 8. Legen Sie das Papier in den vorderen, unteren oder hinteren Papierzuführungsschacht ein, wie unten dargestellt, bis es zwischen Walze und Farbband hervortritt. Ziehen Sie das Papier dann nach oben, bis die Perforationslinie zwischen der ersten und der zweiten Seite gerade an der Oberseite des Farbbands anliegt.
Seite 63 10. Verschieben Sie die rechte Stachelradführung, so dass das Pa- pier straff gespannt ist. Arretieren Sie sie dann an dieser Position, indem Sie die Stachelradverriegelung nach unten drücken. 11. Wenn Sie den vorderen Papierzuführungsschacht verwen- den, setzen Sie die vordere Abdeckung ein, und positionieren Sie das Endlospapier wie unten dargestellt.
Seite 64 14. Spannen Sie das Papier straff, und stellen Sie den Drucker auf die Druckstartposition, indem Sie die Taste LF/FF drücken, oder die Funktion Micro Adjust verwenden. (Informationen zur Verwendung der Funktion Micro Adjust erhalten Sie unter ”Druckstartposition einstellen” auf Seite 2-32). Der Drucker startet den Druckvorgang von der eingestellten Position aus, ohne dass das Papier vortransportiert würde.
Seite 65: Papier Aus Dem Zugtraktor Herausnehmen
17. Wenn der Druckauftrag beendet ist, öffnen Sie die Abde- ckung der Papierführung. Trennen Sie dann die bedruckten Seiten an der Perforationslinie der Seite ab, die im Papieraus- gabebereich liegt. Papier aus dem Zugtraktor herausnehmen 1. Wenn der Druckauftrag beendet ist, trennen Sie den Papier- stapel an der Perforationslinie der Seite ab, die sich direkt am Papierzuführungsschacht befindet.
Seite 66: Mit Zwei Traktoren Als Schub-/Zugtraktor
Mit zwei Traktoren als Schub-/Zugtraktor in Kombination arbeiten Um die Zufuhr von Endlospapier zu verbessern und das Risiko von Papierstaus zu verringern, können Sie zwei Traktoren paral- lel verwenden. Bei der Verwendung zweier kombinierter Trakto- ren können Sie Papier über den hinteren Zuführungsschacht gleichzeitig in Schub- und Zugtraktor einlegen.
Seite 67 6. Legen Sie das Papier auf die Stachelradführungen des Schub- traktors, wie im Abschnitt ”Papier in den Zugtraktor einle- gen” auf Seite 2-16 beschrieben. 7. Stellen Sie den Papierwahlhebel auf die Position für den Zugtraktor. Spannen Sie dann das Papier zwischen Schub- und Zugtraktor straff, indem Sie die Funktion Micro Adjust verwenden.
Seite 68: Zugtraktor Abnehmen
12. Eventuell müssen Sie die Druckertreibereinstellungen über- prüfen und verändern, wie in Kapitel 4 beschrieben. Senden Sie dann einen Druckauftrag zum Drucker. Der Druckvor- gang beginnt an der eingestellten Position, ohne dass das Papier vortransportiert würde. Das bedruckte Papier wird über die Papierführung geführt und nach hinten ausgegeben.
Seite 69 3. Drücken Sie die Sperrlöser des Traktors nach unten, kippen Sie den Traktor zu sich hin, und heben Sie ihn aus dem Drucker heraus. 4. Bewahren Sie den Traktor an einem sicheren Ort auf, oder installieren Sie ihn in Schubtraktorposition, wie auf ”Traktor erneut in der Schubposition installieren”...
Seite 70: Mehrfachformulare Einlegen
5. Setzen Sie die Papierspanneinheit wieder ein, indem Sie sie auf die Montagestifte des Druckers auflegen. Drücken Sie sie dann an beiden Seiten nach unten, bis sie einrastet. 6. Setzen Sie Papierführung und Druckerabdeckung wieder auf. Schließen Sie dann die Abdeckung der Papierführung. Mehrfachformulare einlegen Sie können Mehrfachformulare (ohne Kohlepapier) mit bis zu 5 Teilen (Original + vier Kopien) verwenden.
Seite 71: Endlospapier Mit Etiketten Einlegen
Hinweis: Stellen Sie bei der Verwendung von Endlos-Mehrfachformularen sicher, dass die Papierstärke im Druckbereich 0,39 mm und im Perforationsbereich 0.76 mm nicht überschreitet. Verwenden Sie kein beschädigtes, gewelltes oder gefaltetes Papier. Stellen Sie bei Verwendung von Papier mit Crimplock-Heftung sicher, dass die vorstehende Seite der Heftung vom Druckkopf wegweist.
Seite 72: Endlospapier Mit Etiketten Herausnehmen
Da die Qualität von Etiketten durch extreme Temperaturen und Luftfeuchtigkeit besonders beeinträchtigt wird, verwen- den Sie sie nur unter normalen Betriebsbedingungen: Temperatur 15 bis 25 ° C Relative 30 bis 60 % Luftfeuchtigkeit Legen Sie niemals Endlospapier mit Etiketten ein, wenn es beschädigt, gewellt oder zerknittert ist.
Seite 73: Zwischen Endlospapier Und Einzelblatt Wechseln
2. Halten Sie die Taste LF/FF für ca. 3 Sekunden gedrückt, um die restlichen Etiketten aus dem Drucker auszugeben. Achtung: Drücken Sie niemals die Tasten Load/Eject oder Tear Off/Bin. Wenn Etiketten rückwärts eingezogen werden, können sie sich leicht vom Trägerpapier lösen und einen Papierstau verursachen. Zwischen Endlospapier und Einzelblatt wechseln Bei Verwendung des Schubtraktors können Sie problemlos von Endlos- zu Einzelblattpapier wechseln, ohne das Endlospapier...
Seite 74: Zum Bedrucken Von Endlospapier Wechseln
Drehen Sie niemals das Walzenhandrad, während der Drucker eingeschaltet ist. Der Drucker kann dadurch beschädigt werden oder die Druckstartposition verlieren. 2. Drücken Sie die Taste Load/Eject, um das Papier rückwärts in die Parkposition zu transportieren. Das Papier befindet sich noch im Schubtraktor, aber nicht mehr im Papierweg. 3.
Seite 75: Druckstartposition Einstellen
Druckstartposition einstellen Die Druckstartposition ist die Position auf einer Seite, bei der die erste Zeile gedruckt wird. Beginnt der Ausdruck zu hoch oder zu tief auf der Seite, können Sie die Funktion Micro Adjust verwen- den, um die Druckstartposition einzustellen. Gehen Sie dabei folgendermaßen vor: Achtung: Stellen Sie die Druckstartposition niemals am Walzenhandrad...
Seite 76 5. Drücken Sie die Taste LF/FF D, um die Druckstartposition nach oben zu verschieben, oder drücken Sie die Taste Load/ Eject U, um die Druckstartposition nach unten zu verschieben. Achtung : Stellen Sie die Druckstartposition niemals am Walzenhand- rad ein. Der Drucker könnte beschädigt werden oder die Druckstartposition verlieren.
Seite 77 Für Endlospapier, das über den Zugtraktor zugeführt wird, ändern Sie die Druckstartposition folgendermaßen: Markieren Sie einen Punkt 6,5 mm oberhalb der Perforation. Positionieren Sie das Papier so, dass die Markierung an der oberen Kante der Farbbandabdeckung aus Kunststoff anliegt. Dadurch erhalten Sie einen Rand von 8,5 mm auf der nächsten Seite, d.h.
Seite 78: Papier An Die Abtrennkante Transportieren
Papier an die Abtrennkante transportieren Wenn Sie den Schubtraktor verwenden, können Sie die Abtrenn- funktion verwenden, um das Endlospapier nach Beendigung des Druckvorgangs an die Abtrennkante des Druckers zu transpor- tieren. Die bedruckten Seiten lassen sich dann problemlos abtren- nen. Wenn Sie einen neuen Druckauftrag starten, transportiert der Drucker das Papier automatisch zurück an die Druckstartpo- sition.
Seite 79: Abtrennautomatik
Abtrennautomatik Um den Ausdruck automatisch in die Abtrennposition vorzu- transportieren, aktivieren Sie im SETUP-Modus die Abtrenn- funktion und stellen die Seitenlänge des Endlospapiers ein. Informationen dazu erhalten Sie im Abschnitt ”Standardeinstel- lungen ändern” auf Seite 5-10. Bei aktivierter Abtrennfunktion wird das Papier automatisch an die Abtrennkante transportiert, wenn der Drucker Druckdaten für eine volle Seite empfängt bzw.
Seite 80 4. Drücken Sie die Taste LF/FF D, um das Papier rückwärts zu transportieren, bzw. die Taste Load/Eject U, um das Papier vorwärts zu transportieren, bis die Papierperforation mit der Abtrennkante übereinstimmt. Abtrennkante Hinweis: Es gibt für die Abtrennposition ein Minimum und ein Maximum. Beim Versuch, eine Abtrennposition außerhalb dieser Grenzen zu definieren, gibt der Drucker ein akustisches Signal und bricht den Papiertransport ab.
Seite 81: Kapitel 3 Einzelblattpapier Bedrucken
Kapitel 3 Einzelblattpapier bedrucken Einzelblattpapier verwenden ......3-2 Verfügbare Papierarten und Papierzuführungsschächte . . 3-2 Einzelblatt-Mehrfachformulare einlegen .
Seite 82: Einzelblattpapier Verwenden
Einzelblattpapier verwenden Verfügbare Papierarten und Papierzuführungsschächte Einzelblattpapier kann Blatt für Blatt über die Papierführung an der Oberseite des Druckers oder über die vordere Abdeckung zugeführt werden (s. Abb.). Folgende Einzelblattpapierarten kön- nen verarbeitet werden: Normalpapier, Einzelblattmehrfachfor- mulare, Karten und Briefumschläge. Das Einzelblattpapier darf 100 bis 257 mm breit sein.
Seite 83 Die Tabelle zeigt die korrekte Position des Papierstärkehebels und die möglichen Papierzuführungsschächte für jede verfügba- re Einzelblattpapierart. Weitere Informationen zum Papierstärke- hebel finden Sie auf ”Papierstärkehebel einstellen” auf Seite 2-3. Papierart Verfügbare Position des Papierzuführungs- Papierstärke- schächte hebels Normalpapier Oberer und vorderer -1 oder 0 Papierzuführungs- schacht...
Seite 84: Einzelblatt-Mehrfachformulare Einlegen
Einzelblatt-Mehrfachformulare einlegen Sie können Einzelblatt-Mehrfachformulare nur in den vorderen Papierzuführungsschacht einlegen, wie unter ”Einzelblätter in den vorderen Papierzuführungsschacht einlegen” auf Seite 3-11 beschrieben. Halten Sie sich an diese Hinweise: Verwenden Sie nur Mehrfachformulare ohne Kohlepapier, die wie unten dargestellt verleimt sind: Verleimung am oberen Rand Für Einzelblatt-Mehrfachformulare, die am oberen Rand ver- leimt sind, können Sie den vorderen Papierzuführungs-...
Seite 85: Briefumschläge Einlegen
Stellen Sie vor dem Drucken den Papierstärkehebel, der sich unter der Druckerabdeckung befindet, auf die für das ver- wendete Papier korrekte Position. Sehen Sie hierzu in der Tabelle auf Seite 3-3 nach. Achten Sie darauf, dass die Mehrfachformulare eine Stärke von 0,39 mm nicht überschreiten.
Seite 86: Karten Einlegen
Verwenden Sie keine gewellten oder gefalteten Briefumschläge. Außerdem dürfen die Briefumschläge nicht zu dünn sein. Sie könnten im Drucker knittern und einen Papierstau verursachen. Wenn Sie Briefumschläge im A6-Format verwenden, richten Sie die linke Papierführungsschiene an der Pfeilmarkierung auf dem Drucker aus. Verwenden Sie Briefumschläge nur unter den folgenden Umge- bungsbedingungen: Temperatur...
Seite 87 Wenn Sie Karten mit der langen Seite voran einlegen möchten, müssen Sie den oberen Papierzuführungsschacht verwenden. Stellen Sie den Papierstärkehebel, der sich unter der Drucker- abdeckung befindet, auf Position 2. Bevor Sie den Druckauftrag starten, aktivieren Sie den Kar- ten-Modus, indem Sie die Taste Tear Off/Bin so oft drücken, bis beide Anzeigen Tear Off/Bin permanent leuchten.
Seite 88: Papierzuführungsschacht Einlegen
Einzelblätter in den oberen Papierzuführungs- schacht einlegen Gehen Sie folgendermaßen vor, um Papier in den oberen Papier- zuführungsschacht einzulegen: 1. Stellen Sie sicher, dass die Papierführung korrekt installiert ist. Wenn nicht, bringen Sie sie wie unter ”Papierführung anbringen” auf Seite 1-12 beschrieben an. 2.
Seite 89 3. Stellen Sie den Papierwahlhebel in die Position für Einzel- blattpapier. Stellen Sie außerdem den Papierstärkehebel, der sich unter der Druckerabdeckung befindet, in die für das verwendete Papier korrekte Position. (Sehen Sie hierzu in der Tabelle auf Seite 3-3 nach.) 4.
Seite 90 6. Legen Sie ein Einzelblatt mit der bedruckbaren Seite nach unten zwischen den Papierführungsschienen ein, bis Sie ei- nen Widerstand spüren. Der Drucker zieht das Papier auto- matisch ein und ist nun druckbereit. Hinweis: Die Wartezeit zwischen Einlegen des Papiers und Einzug des Papiers kann im SETUP-Modus unter "Manual feed time"...
Seite 91: Einzelblätter In Den Vorderen Papierzuführungsschacht Einlegen
Achtung: Versuchen Sie niemals, bei eingeschaltetem Drucker per Walzen- handrad die Druckstartposition einzustellen oder Papier auszu- geben. Der Drucker kann dadurch beschädigt werden oder seine eingestellte Druckstartposition verlieren. Einzelblätter in den vorderen Papierzuführungs- schacht einlegen Gehen Sie folgendermaßen vor, um Papier in den vorderen Pa- pierzuführungsschacht einzulegen: 1.
Seite 92 4. Stellen Sie den Papierwahlhebel in die Position für Einzel- blattpapier. Stellen Sie außerdem den Papierstärkehebel, der sich unter der Druckerabdeckung befindet, in die für das verwendete Papier korrekte Position. (Sehen Sie hierzu in der Tabelle auf Seite 3-3 nach). 5.
Seite 93 Hinweis: Die Wartezeit zwischen Einlegen des Papiers und Einzug des Papiers kann im SETUP-Modus unter "Manual feed time" einge- stellt werden. Informationen dazu erhalten Sie im Abschnitt ”Stan- dardeinstellungen ändern” auf Seite 5-10. 7. Eventuell müssen Sie die Druckertreibereinstellungen über- prüfen und verändern, wie in Kapitel 4 beschrieben.
Seite 94 EPSON Remote! installieren ......4-34 EPSON Remote! aufrufen ......4-34...
Seite 95: Druckersoftware
Die mit dem Drucker mitgelieferte Druckersoftware enthält die Druckertreibersoftware, das Utility EPSON Remote! und das Utility EPSON Status Monitor 3 für Windows 95, 98 and NT 4.0. Ein Druckertreiber ist Software, über die ein Computer den Dru- cker steuern kann (siehe Kapitel 1). Sie sollten den Druckertreiber so einstellen, dass Ihre Windows-Anwendungen die Möglichkei-...
Seite 96: Druckertreiber Unter Windows 95 Und 98
Druckertreiber unter Windows 95 und 98 Sie können den Druckertreiber aus einer Windows-Anwendung oder aus dem Startmenü aufrufen. Wird der Treiber über eine Windows-Anwendung aufgerufen, gelten alle vorgenommenen Einstellungen nur für diese Anwendung. Siehe "Druckertreiber über Windows-Anwendungen aufrufen". Wenn Sie den Drucker- treiber über das Startmenü...
Seite 97 1. Wählen Sie Drucker einrichten bzw. Drucken aus dem Menü Datei der Anwendungssoftware. Das Dialogfeld Drucken bzw. Drucker einrichten wird angezeigt. Druckersoftware...
Seite 98 2. Stellen Sie sicher, dass der richtige Drucker ausgewählt ist, und klicken Sie dann auf Drucker, Einrichten, Eigenschaften, oder Optionen. (Möglicherweise müssen Sie eine Kombination dieser Schaltflächen anklicken.) Das Fenster Eigenschaften wird angezeigt, und Sie sehen die Registerkarten Papier, Grafik und Geräte optionen.
Seite 99: Druckertreiber Über Das Startmenü Aufrufen
Druckertreiber über das Startmenü aufrufen Gehen Sie folgendermaßen vor, um den Druckertreiber über das Startmenü aufzurufen: 1. Klicken Sie auf die Schaltfläche Start, und zeigen Sie dann auf Einstellungen. 2. Klicken Sie auf Drucker. 3. Klicken Sie mit der rechten Maustaste auf das Symbol Ihres Druckers und anschließend auf die Schaltfläche Eigenschaften.
Seite 100 Registerkarte Papier Papierformat Wählen Sie das Papierformat, das Sie verwenden möchten. Wenn dieses Papierformat nicht angezeigt wird, verwenden Sie die Bildlaufleiste, um die gesamte Liste anzuzeigen. Wenn das gewünschte Papierformat nicht in der Liste enthalten ist, klicken Sie auf Benutzerdefiniert, und geben Sie das Papierformat in das Dialog- feld ein.
Seite 101 Registerkarte Grafik Auflösung Klicken Sie auf die gewünschte Druck- auflösung. Je höher die gewählte Auf- lösung, desto mehr Details werden gedruckt. Eine hohe Auflösung verrin- gert jedoch die Druckgeschwindigkeit. Dithering Sie können diese Option auf Fein ein- gestellt lassen; dies ist die Standardein- stellung.
Seite 102 Registerkarte Geräteoptionen Druckqualität Wählen Sie eine Option für die Druck- qualität aus der Liste Druckqualität. Durch Einschalten von Hi-speed wird der Bidirektionaldruck aktiviert, so dass die Druckgeschwindigkeit zunimmt. Durch Ausschalten von Hi-speed keh- ren Sie zum Unidirektionaldruck zu- rück. Die Druckgeschwindigkeit nimmt ab, doch die Druckgenauigkeit nimmt zu.
Seite 103 Registerkarte Utility des Druckertreibers. Klicken Sie dort auf das Utility, das Sie verwenden möchten. EPSON Status Über diese Schaltfläche wird der Monitor 3 EPSON Status Monitor 3 aufgerufen. Stellen Sie für eine Überwachung des Druckers sicher, dass das Kontroll- kästchen Druckerstatus Überwachen aktiviert ist.
Seite 104 Überwachungs- Diese Schaltfläche öffnet das Dialog- optionen feld Überwachungsoptionen, wo Sie Einstellungen für den EPSON Status Monitor 3 vornehmen können. Sie können folgende Einstellungen ändern: Mitteilung Zeigt an, ob die Fehlerbenachrichtigung aktiviert oder auswählen deaktiviert ist. Aktivieren Sie dieses Kontrollkästchen zur Anzeige der gewählten Fehlerbenachrichtigung.
Seite 105: Druckertreiber Unter Windows 3.1
Fehlermeldung für Bei aktiviertem Kontrollkästchen kann die Fehlermel- freigegebene Dru- dung für freigegebene Drucker empfangen werden. cker empfangen Freigegebene Wenn dieses Kontrollkästchen aktiviert ist, kann ein Windows-Drucker freigegebener Drucker durch andere PCs überwacht überwachen werden. Hinweis: Klicken Sie auf die Schaltfläche Standard, um die Standardeinstellun- gen für alle Optionen wiederherzustellen.
Seite 106: Druckertreiber Über Windows-Anwendungen Aufrufen
Druckertreiber über Windows-Anwendungen aufrufen Gehen Sie folgendermaßen vor, um den Druckertreiber über eine Windows-Anwendung aufzurufen: Hinweis: Die folgenden Anweisungen zum Aufrufen des Druckertreibers sind allgemeiner Art. Das Verfahren kann sich jedoch je nach Anwendung leicht unterscheiden. Weitere Informationen hierzu entnehmen Sie bitte dem Handbuch für die jeweilige Anwendung.
Seite 107: Druckertreiber Über Die Systemsteuerung Aufrufen
2. Stellen Sie sicher, dass der richtige Drucker ausgewählt ist, und klicken Sie dann auf Drucker, Einrichten, Eigenschaften oder Optionen. (Möglicherweise müssen Sie eine Kombinati- on dieser Schaltflächen anklicken.) Das Dialogfeld Optionen wird angezeigt. Weitere Informationen zu den Einstellungen in diesem Dialogfeld erhalten Sie unter ”Übersicht der Dru- ckertreibereinstellungen”...
Seite 108: Übersicht Der Druckertreibereinstellungen
Übersicht der Druckertreibereinstellungen In diesem Abschnitt werden die Druckertreibereinstellungen be- schrieben. Wie Sie auf die Druckertreibereinstellungen zugreifen, wird in den vorigen Abschnitten zum Aufrufen des Druckertrei- bers erklärt. Wenn Sie die Einstellungen für den Druckertreiber abgeschlossen haben, klicken Sie auf OK, um die Einstellungen anwenden zu können, oder klicken Sie auf Abbrechen, um die Veränderungen zurückzunehmen.
Seite 109 Dialogfeld Optionen Dithering Sie können diese Option auf Fein ein- gestellt lassen; dies ist die Standard- einstellung. Oder wählen Sie ein anderes Farbmischungsmuster, je nachdem welche Ausdruckart Sie bevorzugen. Intensitäts- Bewegen Sie den Schieberegler, steuerung um die Helligkeit des Ausdrucks einzustellen.
Seite 110: Druckertreiber Unter Windows Nt 4.0
Druckertreiber unter Windows NT 4.0 Sie können den Druckertreiber aus einer Windows-Anwendung oder aus dem Startmenü aufrufen. Wird der Treiber über eine Windows-Anwendung aufgerufen, gelten alle vorgenommenen Einstellungen nur für diese Anwendung. Siehe "Druckertreiber über Windows-Anwendungen aufrufen". Wenn Sie den Drucker- treiber über das Startmenü...
Seite 111 1. Wählen Sie Drucker einrichten bzw. Drucken aus dem Menü Datei der Anwendungssoftware. Das Dialogfeld Drucken bzw. Drucker einrichten wird angezeigt. 4-18 Druckersoftware...
Seite 112: Druckertreiber Über Das Startmenü Aufrufen
2. Stellen Sie sicher, dass der richtige Drucker ausgewählt ist, und klicken Sie dann auf Drucker, Einrichten, Eigenschaften, oder Optionen. (Möglicherweise müssen Sie eine Kombination dieser Schaltflächen anklicken.) Das Fens- ter Dokumenteigenschaften wird angezeigt, und Sie sehen die Registerkarten Seite einrichten und Erweitert. Diese Registerkarten enthalten die Druckertreibereinstellungen.
Seite 113: Übersicht Der Druckertreibereinstellungen
2. Klicken Sie auf Drucker. 3. Klicken Sie mit der rechten Maustaste auf das Symbol Ihres Druckers, und klicken Sie anschließend auf Eigenschaften. Das Fenster Standard-Dokumenteigenschaften wird ange- zeigt. Es enthält die Registerkarten Seite einrichten und Weitere Optionen. Diese Registerkarten enthalten die Dru- ckertreibereinstellungen.
Seite 114 Registerkarte Seite einrichten Papierformat Wählen Sie das gewünschte Papier- format aus der Liste Papierformat. Papierzufuhr Wählen Sie die Papierzufuhr, die Sie verwenden möchten, aus der Liste Papierzufuhr. Ausrichtung Wählen Sie Hochformat oder Querformat. 4-21 Druckersoftware...
Seite 115 Dialogfeld Weitere Optionen Papier/Ausgabe Überprüfen Sie die Einstellungen für Papierformat, Ausrichtung und Papierzufuhr, die Sie auf der Registerkarte Seite einrichten vor- genommen haben, und ändern Sie diese gegebenenfalls. Wählen Sie die Einstellung aus, und wählen Sie an- schließend eine Option aus dem Lis- tenfeld Einstellung ändern.
Seite 116 Grafik Wählen Sie Auflösung, und wählen Sie anschließend die Druckauflö- sung aus dem Listenfeld Einstellung ändern. Je höher die gewählte Auflösung, desto mehr Details werden gedruckt. Eine hohe Auflösung verringert jedoch die Druckgeschwindigkeit. Dokument- Doppelklicken Sie auf optionen Farbanpassung für Rasterbilder, um das Dialogfeld Farbanpassung für Rasterbilder zu öffnen.
Seite 117 Sobald Sie die Druckertreibereinstellungen überprüft und gege- benenfalls verändert haben, können Sie mit Endlospapier (siehe Kapitel 2) oder mit Einzelblattpapier (siehe Kapitel 3) drucken. Registerkarte Utility Die Schaltflächen zum Aufrufen der Utilities befinden sich auf der Registerkarte Utility des Druckertreibers. Klicken Sie dort auf das Utility, das Sie verwenden möchten.
Seite 118 EPSON Status Über diese Schaltfläche wird der Monitor 3 EPSON Status Monitor 3 aufgerufen. Stellen Sie für eine Überwachung des Druckers sicher, dass das Kontroll- kästchen Druckerstatus Überwachen aktiviert ist. Hinweis: Dieses Utility ist nur verfügbar, wenn: der Drucker über den Parallelanschluss [LPT1] direkt an den Host- computer angeschlossen ist.
Seite 119 Überwachungs- Diese Schaltfläche öffnet das Dialog- optionen feld Überwachungsoptionen, wo Sie Einstellungen für den EPSON Status Monitor 3 vornehmen können. 4-26 Druckersoftware...
Seite 120 Sie können folgende Einstellungen ändern: Mitteilung Zeigt an, ob die Fehlerbenachrichtigung aktiviert oder auswählen deaktiviert ist. Aktivieren Sie dieses Kontrollkästchen zur Anzeige der gewählten Fehlerbenachrichtigung. Shortcut-Symbol Die gewählten Symbole werden in der Task-Leiste ange- wählen zeigt. Im rechten Fenster wird das Einstellungsbeispiel dargestellt.
Seite 121: Druckertreiber Unter Windows Nt 3.5X
Druckertreiber unter Windows NT 3.5x Sie können den Druckertreiber aus einer Windows-Anwendung oder über die Systemsteuerung aufrufen. Wird der Treiber über eine Windows-Anwendung aufgerufen, gelten alle vorgenom- menen Einstellungen nur für diese Anwendung. Siehe "Drucker- treiber über Windows-Anwendungen aufrufen". Wenn Sie den Druckertreiber über die Systemsteuerung aufrufen, gelten die vorgenommenen Einstellungen für alle Anwendungen.
Seite 122 1. Wählen Sie Drucker einrichten bzw. Drucken aus dem Menü Datei der Anwendungssoftware. Das Dialogfeld Drucken bzw. Drucker einrichten wird angezeigt. 2. Stellen Sie sicher, dass der richtige Drucker ausgewählt ist, und klicken Sie dann auf Drucker, Einrichten, Eigenschaften, oder Optionen. (Möglicherweise müssen Sie eine Kombination dieser Schaltflächen anklicken.) Das Dia- logfeld Dokumenteigenschaften wird angezeigt, in dem die Druckertreibereinstellungen Format und Ausrichtung ent-...
Seite 123: Druckertreiber Über Die Systemsteuerung Aufrufen
3. Klicken Sie auf Optionen (oder eine ähnliche Schaltfläche), um das Dialogfeld Erweiterte Dokumenteigenschaften anzusehen. Darin sind die Druckertreibereinstellungen Grafikauflösung, Farbe und Optimierung enthalten. Weitere Informationen zu diesen Einstellungen erhalten Sie unter ”Dialogfeld Dokumenteigenschaften” auf Seite 4-32. Druckertreiber über die Systemsteuerung aufrufen Gehen Sie folgendermaßen vor, um den Druckertreiber über die Systemsteuerung aufzurufen: 1.
Seite 124: Übersicht Der Druckertreibereinstellungen
3. Klicken Sie auf die Registerkarte Details, und dann auf Job Default. Das Dialogfeld Dokumenteigenschaften wird an- gezeigt, in dem die Druckertreibereinstellungen Format und Ausrichtung enthalten sind. Weitere Informationen zu die- sen Einstellungen erhalten Sie unter ”Übersicht der Drucker- treibereinstellungen” auf Seite 4-31. 4.
Seite 125 Dialogfeld Dokumenteigenschaften Format Wählen Sie die Papierart, die Sie ver- wenden möchten. Wenn diese Pa- pierart nicht angezeigt wird, wählen Sie sie in der Liste aus. Ausrichtung Wählen Sie Hochformat oder Querformat. Das Diagramm auf dem Bildschirm zeigt die gewählte Ausrichtung an.
Seite 126 Druckqualität Wählen Sie eine Option für die Druckqualität aus der Liste Druck- qualität. Durch Einschalten von Hi-speed wird der Bidirektionaldruck akti- viert, so dass die Druckgeschwin- digkeit zunimmt. Durch Ausschalten von Hi-speed kehren Sie zum Unidirektional- druck zurück. Die Druckgeschwin- digkeit nimmt ab, doch die Druckgenauigkeit nimmt zu.
Seite 127: Das Utility Epson Remote! Utility
Das Utility EPSON Remote! Utility Mit dem Utility EPSON Remote! können Sie die Funktionen des Druckers vom Computer aus einstellen. EPSON Remote! installieren Gehen Sie folgendermaßen vor, um EPSON Remote! zu installieren. 1. Legen Sie die CD-ROM mit der Druckersoftware in ein Lauf- werk ein.
Seite 128: Kapitel 5 Druckereinstellungen Am Bedienfeld Vornehmen
Kapitel 5 Druckereinstellungen am Bedienfeld vornehmen Druckereigene Schrift und Zeichenabstand auswählen ..5-2 Standardeinstellungen des Druckers ..... . . 5-4 Standardeinstellungen ändern .
Seite 129: Druckereigene Schrift Und Zeichenabstand Auswählen
Druckereigene Schrift und Zeichenabstand auswählen Ihr Drucker verfügt über die zwölf, in der unten stehenden Ta- belle aufgeführten internen Schriften. Der Zeichenabstand lässt sich ändern, indem man den komprimierten Druck ein- bzw. ausschaltet. Schrift und Zeichenabstand können über die Bedien- feldtasten des Druckers ausgewählt werden.
Seite 130 2. Betätigen Sie die Taste Font so lange, bis die drei Schriftan- zeigen die gewünschte Schriftart signalisieren (s. Abb.). Schriftanzeigen Schrift Draft o o n Roman o n o Sans Serif o n n Courier n o o Prestige n o n Script n n o Andere...
Seite 131: Standardeinstellungen Des Druckers
Standardeinstellungen des Druckers Über die Standardeinstellungen werden viele Druckerfunktionen gesteuert. Diese Einstellungen können Sie oft im Anwendungs- programm oder im Druckertreiber vornehmen; möglicherweise müssen Sie jedoch gelegentlich eine Standardeinstellung über den SETUP-Modus am Bedienfeld des Druckers ändern. In der folgenden Tabelle werden die verfügbaren Einstellungen und Optionen aufgeführt.
Seite 132 Einstellungen Optionen A.G.M.** Ein, Aus Zeichentabelle* Standardmodell: Italic, PC 437, PC 850, PC 860, PC 863, PC 865, PC 861, BRASCII, Abicomp, Roman 8, ISO Latin 1, PC 858, ISO 8859-15, Alle anderen Modelle: Italic, PC 437, PC 850, PC 437 Griechisch, PC 853, PC 855, PC 852, PC 857, PC 864, PC 866, PC 869, MAZOWIA, Code MJK, ISO 8859-7, ISO Latin 1T,...
Seite 133 Seitenperforation überspringen Diese Funktion ist nur verfügbar, wenn Endlospapier ausgewählt ist. Bei aktivierter Funktion wird zwischen der letzten Druckzeile auf einer Seite und der ersten Druckzeile auf der Folgeseite ein Rand von 25,4 mm gelassen, so dass nicht auf die Perforationsli- nie gedruckt wird.
Seite 134 Ausrichtung besonders wichtig ist. Software Wenn Sie die Einstellung ESC/P2 auswählen, arbeitet der Drucker im EPSON ESC/P2-Modus. Bei der Einstellung IBM 2390 Plus emuliert der Drucker einen IBM-Drucker. Null-Darstellung Das Null-Zeichen wird mit einem Schrägstrich ( ) gedruckt, wenn diese Funktion aktiviert ist.
Seite 135 Wenn Ihr Drucker nur an einen Computer angeschlossen ist, kön- nen Sie je nach Erfordernis die parallele oder die optionale Schnitt- stelle auswählen. Ist Ihr Drucker an zwei Computer angeschlossen, wählen Sie automatisch, damit der Drucker auto- matisch zu der Schnittstelle wechselt, an der gerade Daten einge- hen, und diese bis zum Ende des Druckauftrags aktiviert lässt.
Seite 136 A.G.M. (Alternate Graphic Mode) Wenn diese Funktion aktiviert ist, kann der Drucker bestimmte erweiterte Grafikbefehle verwenden, wie z.B. die im ESC/P2- Modus. Diese Einstellung steht nur im IBM 2390-Modus zur Verfügung. Standardmäßig ist diese Funktion deaktiviert. Zeichentabelle Sie können zwischen 13 Standard-Zeichentabellen sowie Tabel- len für 23 weitere Länder wählen.
Seite 137: Akustisches Signal
Akustisches Signal Der Drucker meldet Fehler durch ein akustisches Signal. (Nähere Informationen zu Druckerfehlern erhalten Sie im Kapitel ”Fehler- anzeigen am Bedienfeld” auf Seite 7-2.) Wird keine akustische Fehlermeldung gewünscht, lassen Sie die Funktion ausgeschaltet. Rollenpapier Wenn diese Funktion aktiviert ist, wird vom Drucker erkannt, dass kein Einzelblattpapier geladen ist.
Seite 138 2. Halten Sie die Taste Font gedrückt und schalten Sie den Drucker ein. Der Drucker aktiviert den SETUP-Modus und druckt das Hinweisblatt zur Auswahl der gewünschten Sprache aus. Drücken Sie die TasteFont, bis die Font-Anzeigen die ge- wünschte Sprache anzeigen. Orientieren Sie sich dabei am Anweisungsblatt zur Auswahl der gewünschten Sprache.
Seite 139: Kapitel 6 Der Epson Status Monitor
Der EPSON Status Monitor 3 Das Utility EPSON Status Monitor 3 ......6-2 EPSON Status Monitor 3 aufrufen ..... 6-3...
Seite 140: Das Utility Epson Status Monitor 3
Das System ist für bidirektionale Kommunikation konfiguriert. Das Utility EPSON Status Monitor 3 wird automatisch zusammen mit dem Druckertreiber installiert. Ehe Sie mit dem EPSON Status Monitor arbeiten, lesen Sie auch die LIESMICH-Datei im Disk 1-Ordner der Treiber-CD-ROM. Diese Datei enthält die aktuellsten Informationen zum EPSON Status Monitor.
Seite 141: Epson Status Monitor 3 Aufrufen
EPSON Status Monitor 3 aufrufen Es gibt drei Möglichkeiten, den EPSON Status Monitor 3 aufzurufen: Doppelklicken Sie auf das Verknüpfungssymbol in der Tas- kleiste. Unter "Utility menu" wird erklärt, wie Sie dieses Verknüpfungssymbol auf der Taskleiste platzieren. Öffnen Sie das Fenster für die Druckersoftware, und wählen Sie in der Registerkarte Utility die Option EPSON Status Monitor 3.
Seite 142 Kapitel 7 Fehlerbehebung Fehleranzeigen am Bedienfeld ......7-2 Probleme und Lösungen ........7-4 Stromversorgung.
Seite 143: Fehleranzeigen Am Bedienfeld
Fehleranzeigen am Bedienfeld Beim Auftreten eines Fehlers können Sie mit Hilfe der Anzeigen am Bedienfeld und eines Signalmusters die Fehlerursache an- hand der folgenden Tabelle schnell ermitteln und die dort aufge- führten Maßnahmen zur Fehlerbehebung durchführen. Lässt sich das Problem damit nicht beheben, suchen Sie im nächsten Ab- schnitt nach der Lösung.
Seite 144 Schalten Sie den Drucker für mehrere Minuten aus f f Tear Off/Bin und dann wieder ein. Tritt der Fehler erneut auf, f f f Font wenden Sie sich an Ihren EPSON-Händler. n = Ein, f = Blinkt • • • = kurze Reihe von Tönen (drei Töne) •...
Seite 145: Probleme Und Lösungen
Probleme und Lösungen Die meisten Probleme, die bei der Arbeit mit dem Drucker auf- treten, sind einfach zu beheben. Lesen Sie die zu Ihrem Problem passende Fehlerbeschreibung durch und versuchen Sie es mit dem jeweiligen Lösungsvorschlag. Die Problembeschreibungen der folgenden Abschnitte sind in die folgenden Kategorien eingeteilt: Stromversorgung.
Seite 146: Stromversorgung
Steckdose. Stimmen diese Werte se überein. nicht überein, unterbrechen Sie die Stromversorgung sofort und wenden Sie sich an Ihren EPSON-Händler. Vorsicht: Schließen Sie den Drucker auf keinen Fall wieder an eine Steckdose mit falscher Netzspannung an. Nach dem Einschalten arbeitet der Drucker nicht und die Anzeigen am Bedienfeld leuchten nicht.
Seite 147: Einzelblattpapierzufuhr
Einzelblattpapierzufuhr Der Drucker zieht Einzelblattpapier nicht bzw. nicht korrekt ein. Ursache Maßnahme Der Papierwahlhebel befin- Stellen Sie den Papierwahlhebel in die det sich in einer Position für Einzelblattpapier. Weite- Traktorposition. re Informationen zum Papierwahlhe- bel erhalten Sie in Kapitel 2. Im Papierweg befindet sich Stellen Sie den Papierwahlhebel in die Endlospapier.
Seite 148 Einzelblattpapier wird nicht vollständig ausgegeben. Ursache Maßnahme Das Papier ist zu lang. Drücken Sie die Taste Load/Eject, um das Blatt herauszutransportieren. Be- nutzen Sie nur Papier innerhalb der in Anhang C aufgeführten zulässigen Spe- zifikationen. Überprüfen Sie auch die im Anwendungsprogramm bzw. im Druckertreiber eingestellte Papierlänge und korrigieren Sie sie gegebenenfalls.
Seite 149: Endlospapierzufuhr
Endlospapierzufuhr Der Drucker zieht Endlospapier nicht bzw. nicht korrekt ein. Ursache Maßnahme Der Papierwahlhebel ist nicht Stellen Sie den Papierwahlhebel in die in der korrekten Position. korrekte Position für die Zuführung über den gewünschten Traktor. Weite- re Informationen zum Papierwahlhe- bel erhalten Sie in Kapitel 2.
Seite 150: Druckstartposition
Papier- länge überein. Die im Drucker eingestellte Überprüfen Sie im SETUP-Modus des Papierlänge für den Traktor Druckers oder im Utility EPSON stimmt nicht mit der Länge Remote! die Einstellung für die Seiten- des verwendeten Endlospa- länge des Traktors. Siehe ”Standardein- piers überein.
Seite 151: Abtrennposition
Sie haben die Papierposition Justieren Sie die Druckstartposition durch Drehen des Walzen- mit Hilfe der Micro Adjust-Funktion. handrads geändert, während Informationen erhalten Sie im Ab- der Drucker eingeschaltet war. schnitt ”Druckstartposition einstellen” auf Seite 2-32. Achtung: Stellen Sie die Druckstartposition niemals am Walzenhandrad ein. Der Drucker könnte beschädigt werden oder die Druckstartposition verlieren.
Seite 152: Druckbetrieb Und Druckqualität
Papier- länge überein. Die im Drucker eingestellte Überprüfen Sie im SETUP-Modus des Papierlänge für den Traktor Druckers oder im Utility EPSON stimmt nicht mit der Länge Remote! die Einstellung für die Seiten- des verwendeten Endlospa- länge des Traktors. Siehe ”Standard- piers überein.
Seite 153 Die Software ist nicht richtig Wählen Sie den Drucker im für den Drucker Windows-Betriebssystem bzw. in der konfiguriert. Anwendung aus. Falls erforderlich, installieren Sie den Druckertreiber bzw. installieren Sie ihn erneut, wie in Kapitel 1 beschrieben. Der Drucker macht Druckgeräusche, aber es wird nichts ge- druckt bzw.
Seite 154 Utility EPSON Remote! die Funktion gesendet. für den automatischen Zeilenvorschub ein, so dass der Drucker automatisch jeden Wagenrücklaufbefehl durch ei- nen. Zeilenvorschub ergänzt. Siehe ”Standardeinstellungen des Druckers” auf Seite 5-4 oder”Das Utility EPSON Remote! Utility” auf Seite 4-34. 7-13 Fehlerbehebung...
Seite 155 Utility EPSON Remote! die Funktion schubbefehl gesendet. für den automatischen Zeilenvorschub aus. Siehe ”Standardeinstellungen des Druckers” auf Seite 5-4 oder ”Das Uti- lity EPSON Remote! Utility” auf Seite 4-34. In der Anwendung ist ein Stellen Sie in der Anwendung den falscher Zeilenabstand korrekten Zeilenabstand ein.
Seite 156 In der Software ist die falsche Wählen Sie in der Anwendung, im Zeichentabelle ausgewählt. SETUP-Modus bzw. im Utility EPSON Remote! die richtige Zeichen- tabelle aus. Beachten Sie, dass die Ein- stellungen in der Anwendung die im SETUP-Modus bzw. im Utility EPSON Remote! vorgenommenen Einstellungen außer Kraft setzen.
Seite 157: Papierstau Beheben
Papierstau beheben Gehen Sie folgendermaßen vor, um einen Papierstau zu beheben: 1. Schalten Sie den Drucker aus. 2. Hat sich ein Einzelblatt in der Papierführung gestaut, ziehen Sie es vorsichtig heraus. 3. Nehmen Sie die Druckerabdeckung ab. Wenn Papier über den hinteren Schacht zugeführt wird, nehmen Sie die Papier- führung ab.
Seite 158: Ausdruck Vertikaler Linien Justieren
Ausdruck vertikaler Linien justieren Wenn Sie feststellen, dass die vertikalen Linien in Ihren Ausdrucken falsch ausgerichtet sind, können Sie dieses Problem mit Hilfe der Justagefunktion für den Bidirektionaldruck des Druckers beheben. Hinweis: Um die folgenden Bedienschritte ausführen zu können, benötigen Sie vier Blatt Einzelblattpapier im A4- oder Letter-Format oder vier Blatt Endlospapier von mindestens 279 mm x 241 mm.
Seite 159: Selbsttest
4. Folgen Sie den Anweisungen, um die restlichen Justagemus- ter auszudrucken, und wählen Sie für jedes Blatt das optimale Muster aus. 5. Beenden Sie die bidirektionale Justagefunktion, indem Sie den Drucker ausschalten. Die vorgenommenen Einstellungen werden automatisch gespeichert. Selbsttest Mit Hilfe des Druckerselbsttests können Sie feststellen, ob ein Problem beim Drucker oder beim Computer liegt.
Seite 160 Achtung: Warten Sie nach dem Ausschalten des Druckers immer mindestens fünf Sekunden, ehe Sie ihn wieder einschalten. Sonst riskieren Sie, den Drucker zu beschädigen. 2. Soll der Selbsttest in der Entwurfsschrift (Draft) durchgeführt werden, halten Sie beim Einschalten des Druckers die Taste LF/FF gedrückt.
Seite 161: Hex-Dump-Modus
Hex-Dump-Modus Anhand des Hex-Dump-Ausdrucks können erfahrene Anwender Kommunikationsprobleme zwischen Drucker und Anwen- dungsprogramm feststellen. In diesem Modus druckt der Dru- cker alle vom Computer empfangenen Daten als hexadezimale Werte aus. Der Hex-Dump-Ausdruck kann mit Einzelblattpapier oder mit Endlospapier durchgeführt werden. Lesen Sie Kapitel 2 zur Ver- arbeitung von Endlospapier bzw.
Seite 162 3. Starten Sie eine Anwendung und schicken Sie einen Druck- auftrag an den Drucker. Der Drucker gibt alle empfangenen Codes im Hexadezimalformat aus. Druckbare Zeichen erscheinen in der rechten Spalte als AS- CII-Zeichen. Nicht druckbare Codes wie z.B. Steuerzeichen, werden durch Punkte dargestellt. Sie können die vom Drucker empfangenen Codes überprüfen, indem Sie die Zei- chen in der rechten Spalte mit den ausgedruckten hexadezi- malen Codes vergleichen.
Seite 163 Anhang A Den Drucker mit Optionen aufrüsten Optionen ..........A-2 Papierverarbeitungsoptionen .
Seite 164: Optionen
Optionen In der folgenden Tabelle sind die für den Drucker verfügbaren Optionen und Schnittstellenkarten aufgeführt. Wenn Sie Optionen erwerben wollen, wenden Sie sich an Ihren Händler oder Kunden- dienst (siehe Anhang D). Papierverarbeitungsoptionen High-Capacity-Einzelblatteinzug (C806382) Damit lassen sich bis zu 150 Blatt Papier oder 25 normale Briefum- schläge auf einmal einlegen.
Seite 165 Zusätzlicher Traktor (C800202) Diese Option bieten wir an, weil durch die Kombination zweier Trak- toren die Verarbeitung von Endlos- papier verbessert und das Risiko eines Papierstaus verringert wird. Besonders beim Bedrucken von Endlos-Mehrfachformularen ist eine solche Kombination sinnvoll. Hin- weise zur Verwendung dieser Opti- onen finden Sie unter ”Zugtraktor verwenden”...
Seite 166: Optionale Schnittstellenkarten
Ergänzend zur eingebauten parallelen Schnittstelle des Druckers können Sie eine optionale Schnittstellenkarte installieren. Sie er- halten dadurch zusätzliche Netzwerkkompatibilität. Die in der Tabelle unten aufgeführten EPSON-Schnittstellenkarten sind mit Ihrem Drucker kompatibel. (Nicht alle genannten Schnittstellen- karten sind jedoch in allen Ländern erhältlich.) Anweisungen dazu erhalten Sie im Abschnitt ”Schnittstellenkar-...
Seite 167: Optionalen Einzelblatteinzug Verwenden
Wenn Sie nicht genau wissen, ob Sie eine optionale Schnittstelle benötigen oder mehr über Schnittstellen erfahren möchten, wen- den Sie sich an Ihren Händler. Optionalen Einzelblatteinzug verwenden Es sind für dieses Druckermodell zwei Typen von Einzelblattein- zug als Option erhältlich: der Einzelschacht-Einzelblatteinzug (C806372) und der High-Capacity-Einzelblatteinzug (C806382).
Seite 168: Optionalen Einzelblatteinzug Installieren
Optionalen Einzelblatteinzug installieren Einzelschacht-, High-Capacity- und Doppelschacht-Einzelblatt- einzug werden auf die gleiche Weise installiert. Die entsprechen- den Anweisungen finden Sie in diesem Abschnitt. Hinweis: Bevor der Doppelschacht-Einzelblatteinzug installiert werden kann, muss er zusammengebaut werden: ”Doppelschacht-Einzelblatteinzug zusammenbauen” auf Seite A-16. 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. Entfer- nen Sie die Papierführung, indem Sie sie in die Senkrechte bringen und dann gerade nach oben abziehen.
Seite 169 2. Halten Sie den Einzelblatteinzug mit beiden Händen, drü- cken Sie nach unten auf die Arretierhebel, und senken Sie die Kerben auf die Montagevorrichtungen (s. Abb.). Lassen Sie die Arretierhebel los, um den Einzug zu fixieren. Einzelschacht-Einzelblatteinzug High-Capacity-Einzelblatteinzug / Doppelschacht-Einzelblatteinzug Hinweis: In Kombination mit einem Doppelschacht-Einzelblatteinzug muss der Einzelschacht-Einzelblatteinzug hinter dem High-Capacity-...
Seite 170: Papier Über Den Einzelschacht-Einzelblatt
3. Bringen Sie die Druckerabdeckung wieder an, indem Sie erst die vorderen Laschen in die Aussparungen am Drucker füh- ren und dann die Abdeckung senken. Wenn Sie den Doppelschacht-Einzelblatteinzug installiert haben, müssen Sie die Papierzuführungsmethode (Fach 1 oder 2) auszu- wählen.
Seite 171 1. Nehmen Sie ggf. die Papierführung ab. Stellen Sie den Papier- stärkehebel in die Einzelblattposition. Stellen Sie außerdem den Papierstärkehebel, der sich unter der Druckerabdeckung befin- det, auf die dem verwendeten Papier entsprechende Position. 2. Richten Sie die linke Papierführung an der Dreiecksmarkie- rung aus.
Seite 172 3. Ziehen Sie beide Papierfixierhebel nach vorn, bis sich die Pa- pierführungen zum Papiereinlegen zurückziehen und öffnen. 4. Öffnen Sie die Abdeckung der Papierführung. 5. Nehmen Sie einen Stapel Papier (bis zu 50 Blatt), und fächern Sie es auf. Anschließend richten Sie die Seiten und Unterkanten der Blätter auf einer ebenen Fläche bündig zueinander aus.
Seite 173 7. Richten Sie die rechte Papierführung an der Papierbreite aus. Die Position der Führung sollte ungehindertes Bewegen des Papiers zulassen. 8. Schieben Sie die Papierfixierhebel nach hinten, um das Papier in die Transportrollen einzuspannen. 9. Befestigen Sie nötigenfalls die Stapelpapierstützen an der Papierführung (s.
Seite 174: Papier In Den High-Capacity-Einzelblatteinzug Einlegen . A
10. Installieren Sie die Papierführung mit den Stapelpapierstüt- zen, indem Sie die Kerben auf der Papierführung geradewegs auf die Montagevorrichtungen am Drucker senken. Verschie- ben Sie die Papierführungsschienen der oberen Papierfüh- rung zur Mitte des Papiers hin. Der Einzelblatteinzug zieht automatisch Papier ein, wenn der Drucker Daten empfängt.
Seite 175 1. Stellen Sie den Papierwahlhebel in die Position für Einzel- blattpapier. Stellen Sie außerdem den Papierstärkehebel, der sich unter der Druckerabdeckung befindet, auf die dem ver- wendeten Papier entsprechende Position. 2. Schieben Sie die Verriegelungshebel auf den Papierführungs- schienen nach vorne, um sie zu lösen. A-13 Den Drucker mit Optionen aufrüsten...
Seite 176 3. Richten Sie die linke Papierführung an der Dreiecksmarkie- rung aus, und fixieren Sie die Position durch Zurückdrücken des Verriegelungshebels. Stellen Sie dann die rechte Papier- führungsschiene auf die Breite des Papiers ein. Schieben Sie die Papierstütze mittig zwischen die Papierführungen. 4.
Seite 177 6. Nehmen Sie einen Stapel Papier (bis zu 150 Blatt), und fächern Sie es auf. Anschließend richten Sie die Seiten und Unterkanten der Blätter auf einer ebenen Fläche bündig zueinander aus. 7. Schieben Sie den Papierstapel mit der bedruckbaren Seite nach unten in die linke Papierführung.
Seite 178: Doppelschacht-Einzelblatteinzug Zusammenbauen
Bei Zuführung von Briefumschlägen werden die Briefum- schlaghebel zurückgeschoben (s. Abb.). 9. Schieben Sie die Papierfixierhebel nach hinten, um das Papier bzw. die Briefumschläge in die Transportrollen einzuspannen. Der Einzelblatteinzug zieht automatisch Papier ein, wenn der Drucker Daten empfängt. Beginnt der Ausdruck zu hoch oder zu tief auf der Seite, können Sie mit der Funktion Micro Adjust die Druckstartposition neu einstellen.
Seite 179 1. Entfernen Sie die Zahnradabdeckung von der Rückseite des High-Capacity-Einzelblatteinzugs, indem Sie die Lasche he- runterdrücken und die Abdeckung zurückschieben. Bewah- ren Sie sie gut auf. 2. Halten Sie den Einzelblatteinzug mit beiden Händen. Senken Sie die Kerben des Einzelschacht-Einzelblatteinzugs über die Montagevorrichtungen an der Rückseite des High-Capacity- Einzelblatteinzugs.
Seite 180: Papierzuführungsmethode Auswählen (Fach 1 Oder 2)
3. Drücken Sie fest auf die Laschenverriegelung, um eine sichere Verbindung zu gewährleisten. Wie Sie den Doppelschacht-Einzelblatteinzug installieren, erfahren Sie unter ”Optionalen Einzelblatteinzug installieren” auf Seite A-6. Papierzuführungsmethode auswählen (Fach 1 oder 2) Bei installiertem Doppelschacht-Einzelblatteinzug wird der High-Capacity-Einzelblatteinzug zu Fach 1 und der Einzel- schacht-Einzelblatteinzug zu Fach 2.
Seite 181: Sie Können In Dem Einzelblatteinzug Zwischen Endlospapier Und Einzelblattpapier Hin
Am besten wählen Sie die Papierzuführungsmethode in der An- wendung, denn gewöhnlich überschreiben Softwareeinstellun- gen die Einstellungen am Druckerbedienfeld. Lässt sich die Papierzuführungsmethode jedoch nicht in der Anwendung wäh- len, drücken Sie die Taste Tear Off/Bin, bis das gewünschte Fach auf dem Display aufleuchtet (s.
Seite 182 Einzelblattpapier in den Einzelpapiereinzug wechseln 1. Wenn bereits bedruckte Endlospapierseiten im Drucker ver- bleiben, drücken Sie die Taste Tear Off/Bin, um das Papier in die Abtrennposition zu schieben. Trennen Sie daraufhin die bedruckten Seiten ab. Achtung: Trennen Sie die bedruckten Seiten ab, bevor Sie die Taste Load/ Eject beim nächsten Schritt drücken.
Seite 183: Papierrollenhalter Verwenden
Papierrollenhalter verwenden Für den optionalen Rollenpapierhalter (#8310) können Sie das 21,6 cm (8,5 Zoll) Rollenpapier für Telexgeräte verwenden. Dies bietet eine preiswerte Möglichkeit, Endlospapier bei Anwendungen ein- zusetzen, in denen variable Papierlängen benötigt werden. Zuerst muss der Rollenpapierhalter zusammengesetzt werden. Rollenpapierhalter zusammenbauen Gehen Sie folgendermaßen vor, um den Rollenpapierhalter zu- sammenzubauen:...
Seite 184: Rollenpapierhalter Installieren
3. Haken Sie den Andruckbügel in die beiden Einkerbungen an beiden Enden des Gestells. Ziehen Sie den Andruckbügel nach oben, und passen Sie die beiden Enden des Andruckbü- gels in die Öffnungen am Gestell ein. Der Rollenpapierhalter ist jetzt zusammengebaut. Andruckbügel Rollenpapierhalter installieren Gehen Sie folgendermaßen vor, um den Rollenpapierhalter zu...
Seite 185: Rollenpapier Einlegen
Achtung: Der Rollenpapierhalter ist nicht am Drucker befestigt. Er wird nur vom Gewicht des Druckers und von den Montagestiften in Posi- tion gehalten. Achten Sie deshalb beim Anheben des Druckers darauf, dass der Rollenpapierhalter nicht herunterfällt. Zum Entfernen des Rollenpapierhalters heben Sie den Drucker vorsichtig an und ziehen dann den Rollenpapierhalter unter dem Drucker heraus.
Seite 186 6. Schieben Sie die Welle des Rollenpapierhalters durch die Papierrolle. 7. Setzen Sie die Welle mit der Papierrolle so in den Rollenpa- pierhalter ein, dass das Papier von der Rollenunterseite ein- gezogen wird. 8. Schalten Sie den Drucker ein. Führen Sie die Führungskante der Papierrolle über den Zugtraktor und schieben Sie sie bis zum Anschlag ein.
Seite 187 9. Setzen Sie die Papierführung wieder ein, und schließen Sie die Abdeckung der Papierführung. Sie können nun das Rollenpa- pier bedrucken. Das bedruckte Rollenpapier wird über die obere Papierführung nach hinten ausgegeben (siehe Abbildung). Wenn der Druckauftrag beendet ist, öffnen Sie die Abdeckung der oberen Papierführung und drücken Sie die Taste LF/FF, um das Papier vorwärts zu transportieren.
Seite 188: Rollenpapier Entfernen
Rollenpapier entfernen Das Rollenpapier kann nicht rückwärts transportiert werden. Um das Rollenpapier zu entfernen, öffnen Sie die Abdeckung der Papierführung, und entnehmen Sie die Papierführung. Schnei- den Sie daraufhin das Papier vor dem Einzug in den Drucker ab. Drücken Sie anschließend die Taste Load/Eject, um das restliche Papier ausgeben zu lassen.
Seite 189: Optionale Vordere Blattführung Installieren
Optionale vordere Blattführung installieren 1. Öffnen Sie die vordere Abdeckung. 2. Entfernen Sie die Papierführungsschiene vom Boden des Druckers, indem Sie die Montagestifte eindrücken. A-27 Den Drucker mit Optionen aufrüsten...
Seite 190 3. Setzen Sie die Vorderseite der vorderen Blattführung auf beiden Seiten in den Halter ein, der sich innen im Drucker befindet. Setzen Sie die Stifte auf der Rückseite der vorderen Papierfüh- rungsschiene von innen in die Löcher im Gehäuseboden. 4. Öffnen Sie die Führungsschienen der Papierführung auf ganzer Breite, und bringen Sie die Papierführung in die Senkrechte.
Seite 191: Papier In Die Vordere Blattführung Einlegen
Papier in die vordere Blattführung einlegen Sie können Einzelblätter oder Einzelblatt-Mehrfachformulare einzeln über die vordere Papierführung zuführen. Achtung: Legen Sie keine Briefumschläge in die vordere Papierführung ein. 1. Wichtig ist, dass die Papierführung senkrecht steht und die Führungsschienen auf ganzer Breite offen sind. Stellen Sie den Papierwahlhebel in die Position für Einzelblattpapier.
Seite 192 Hinweis: Sie können die Führungsschiene in Schritten von 1/10 Zoll nach links schieben, um den rechten Rand auf dem Ausdruck zu vergrößern. 4. Legen Sie das Papier, an der Papierführungsschiene ausge- richtet, mit der zu bedruckenden Seite nach oben ein, bis Sie einen Widerstand spüren.
Seite 193: Schnittstellenkarten Installieren
Schnittstellenkarten installieren Gehen Sie folgendermaßen vor, um eine optionale Schnittstellen- karte zu installieren: 1. Stellen Sie sicher, dass der Drucker ausgeschaltet ist. Ziehen Sie das Netzkabel des Druckers, und ziehen Sie das Schnittstellenkabel. 2. Entfernen Sie die Schrauben von der Abdeckplatte an der Rückseite des Druckers, und nehmen Sie die Platte ab.
Seite 194 Hinweis: Bewahren Sie die Abdeckplatte sorgfältig auf. Wenn Sie die Schnitt- stellenkarte irgendwann einmal entfernen, müssen Sie die Platte wieder anbringen. Um die Schnittstellenkarte zu entfernen, befolgen Sie die oben aufgeführten Schritte in umgekehrter Reihenfolge. A-32 Den Drucker mit Optionen aufrüsten...
Seite 195: Anhang B Drucker Reinigen Und Transportieren
Anhang B Drucker reinigen und transportieren Drucker reinigen......... B-2 Drucker transportieren .
Seite 196: Drucker Reinigen
Verwenden Sie keine harten oder scheuernden Bürsten. Verwenden Sie kein Ölspray für das Druckerinnere; unge- eignetes Öl kann den Druckermechanismus beschädigen. Wenden Sie sich an Ihren EPSON-Händler, wenn Sie glau- ben, dass eine Schmierung erforderlich ist. Drucker reinigen und transportieren...
Seite 197: Drucker Transportieren
Drucker transportieren Soll der Drucker transportiert werden, verpacken Sie ihn wieder sorgfältig in seine Originalverpackung. Gehen Sie dabei folgen- dermaßen vor: Vorsicht: Zum Entnehmen der Farbbandkassette müssen Sie den Druck- kopf mit der Hand bewegen. Unmittelbar nach einem Druckvor- gang ist der Druckkopf noch heiß. Lassen Sie ihn einige Minuten abkühlen, bevor Sie ihn berühren.
Seite 198: Anhang C Spezifikationen
Anhang C Spezifikationen Druckerspezifikationen ........C-2 Bauteile .
Seite 199: Druckerspezifikationen
Druckerspezifikationen Bauteile Druckmethode: 24-Nadel-Matrixdruck Druckgeschwin- Schneller Entwurf 400 Zeichen/Sekunde digkeit: bei max. 10 Zeichen/ Zoll Draft 300 Zeichen/Sekunde bei 10 Zeichen/Zoll 360 Zeichen/Sekunde bei 12 Zeichen/Zoll 450 Zeichen/Sekunde bei 15 Zeichen/Zoll Draft Schmaldruck 257 Zeichen/Sekunde bei 17 Zeichen/Zoll 300 Zeichen/Sekunde bei 20 Zeichen/Zoll 100 Zeichen/Sekunde bei 10 Zeichen/Zoll...
Seite 200 360 × 180 dpi max. (Letter Quality) Auflösung: 360 × 360 dpi max. (Raster) Schnittstellen: Eine 8-Bit bidirektionale parallele Schnitt- stelle mit IEEE 1284-Nibble-Modusunter- stützung und einem optionalen Schnittstellensteckplatz Papierzuführung: Walzeneinzug (vorderer und oberer Zuführungsschacht) Schubtraktor (hintere Zuführung) Zugtraktor (vorderer, unterer oder hinterer Zuführungsschacht) Schub/-Zugtraktor (optional) Einzelblatteinzug (optional)
Seite 201 EPSON Sans Serif 10,5, 8-32 pt (in 2-Punkt-Schritten) EPSON Roman T 10,5, 8-32 pt (in 2-Punkt-Schritten) EPSON Sans Serif H 10,5, 8-32 pt (in 2-Punkt-Schritten) Barcodes EAN-13, EAN-8, Interleaved 2 of 5, UPC-A, UPC-E, Code 39, Code 128, POSTNET. Zeichentabellen: Eine Kursiv- und 12 Grafikzeichentabellen.
Seite 202 (LQ, 10 Zeichen/Zoll, 48 Punkte/Zeichen) Lebensdauer des Filmfarbbands 0,2 Millionen Zeichen (LQ, 10 Zeichen/Zoll, 48 Punkte/Zeichen) Hinweis: Es wird empfohlen, ausschließlich original EPSON-Farbbandkassetten zu verwenden. Ungeeignete Fremdprodukte verursachen möglicherwei- se Schäden am Drucker, die von der Garantie ausgenommen sind. Spezifikationen...
Seite 203: Elektrische Anschlusswerte
Elektrische Anschlusswerte Eingangsspannung 198 - 264 V Frequenzbereich 50 - 60 Hz Eingangsfrequenz 49,5 - 60,5 Hz Nennstrom 0.5 A (maximal 1.4 A, je nach Zeichenart) Leistungsaufnahme ca. 36 W (gemäß ISO/ IEC 10561 Musterbrief) Hinweis: Überprüfen Sie die erforderlichen Spannungswerte anhand des Etiketts auf der Rückseite des Druckers.
Seite 204 Normale Einzelblätter: vorderer, oberer und Einzelblatteinzug Breite vorderer und oberer Papierzuführungsschacht: 100 bis 257 mm High-Capacity-Einzelblatteinzug: 182 bis 216 mm Zweiter Einzelblatteinzug: 182 bis 216 mm Länge vorderer und oberer Papierzuführungsschacht: 100 bis 364 mm High-Capacity-Einzelblatteinzug: 257 bis 356 mm Zweiter Einzelblatteinzug: 257 bis 356 mm Stärke...
Seite 205 Briefumschläge: Papierzuführung nur von oben Nr. 6: 165 × 92 mm Format Nr. 10: 241 × 105 mm Stärke 0,16 bis 0,52 mm Gewicht 45 bis 90 g/m² Postkarten: vorderer und oberer Papierzuführungsschacht Breite vorderer und oberer Papierzuführungsschacht: 100 bis 200 mm Einzelblatteinzug: 100 bis 148 mm Länge...
Seite 206 Gewicht 40 bis 58 g/m ² (1 Mehrfachformular) Bindung Punktverleimung oder Klammerhef- tung an beiden Seiten (Zuführung von vorne, unten oder hinten) Die Endlos-Mehrfachformulare sollten entlang rechtem und linkem Rand durch Crimplock-Heftung sicher anein- ander heften. Die Crimplock-Heftung sollte von der Origi- nal-Seite her eingepresst sein und alle Kopien erfassen.
Seite 207: Papierausrichtung
Rollenpapier: hintere Papierzufuhr nur mit optio- nalem Rollenpapier-Halter 216 ± 3 mm Breite Stärke 0,07 bis 0,09 mm Gewicht 52 bis 82 g/m² Papierausrichtung Ausrichtung bei Papierzuführung von vorn: Der Druck beginnt bei der Ziffer "0" auf der Skala. Der Bereich links von dieser Ziffer ist nicht bedruckbar.
Seite 208: Druckbereich
Ausrichtung bei Papierzuführung von hinten: Der Druck beginnt bei der Ziffer "0" auf der Skala. Der Bereich links von dieser Ziffer ist nicht bedruckbar. Druckbereich Einzelblätter, Briefumschläge und Karten: bedruck- bedruck- barer barer Bereich Bereich C-11 Spezifikationen...
Seite 209 Der minimale obere Rand beträgt 4,2 mm. Der minimale linke Rand beträgt 3,0 mm. Der minimale rechte Rand beträgt 3,0 mm. Die maximale Papierbreite beträgt 257 mm, die maximale druckbare Breite 203,2 mm. Bei Einzelblättern mit einer Breite von mehr als 209,2 mm werden die Seitenränder entsprechend breiter.
Seite 210: Sicherheitsprüfungen
Rollenpapier: bedruckba- rer Bereich Der minimale obere Rand beträgt 4.2 mm. Der minimale linke Rand beträgt 3,0 mm. Der minimale rechte Rand beträgt 3,0 mm. Die maximale druckbare Breite beträgt 203,2 mm. Sicherheitsprüfungen Sicherheitsstandards: EN 60950 EMB (Elektromagneti- EN 55022 (CISPR Pub. 22) Klasse B sche Beeinflussung): AS/NZS 3548 Klasse B Geräuschpegel:...
Seite 211: Ce-Zeichen
Druckerbefehle Der Drucker unterstützt folgende Steuercodes für EPSON ESC/ P2 bzw. die IBM 2390 Plus-Emulation. ESC/P2-Befehle Bei der Auswahl eines EPSON ESC/P2-Druckers in der Software können Sie erweiterte Schriftarten und Grafiken verwenden. Druckbetrieb: ESC @, ESC U, ESC EM Papiertransport:...
Seite 212 Druckeffekte: ESC W, DC4, SO, DC2, SI, ESC w, ESC G, ESC H, ESC T, ESC S, ESC -, ESC (-, ESC q Zeichenabstand: ESC Space, ESC c, ESC (U Zeichentabellen: ESC t, ESC (t, ESC R, ESC %, ESC &, ESC :, ESC 6, ESC 7, ESC ¥ Bit Image (Grafikmodus): ESC * Barcode:...
Seite 213 k: Barcode auswählen k = 0: EAN-13, 1: EAN-8, 2: Interleaved 2 of 5, 3: UPC-A, 4: UPC-E, 5: Code 39, 6: Code 128, 7: POSTNET m: Modulbreite (180 dpi) m = 2: 2 Punkte, 3: 3 Punkte, 4: 4 Punkte, 5: 5 Punkte s: Zeichenabstand Anpassungswert -3 ≤...
Seite 214 Barcode-Daten Barcode-Daten entsprechen der Barcode-Symbolik. Die Datenan- zahl ist für alle Barcode-Typen gleich. Der Barcode wird nur ge- druckt, wenn die folgenden gültigen Zeichen festgelegt wurden. Barcode-Typ Anzahl gültiger Anzahl gültiger Zeichen 1 (HEX) Zeichen 2 (HEX) EAN-13 EAN-8 Interleaved 2 of 5 2 bis FF 2 bis FF UPC-A...
Seite 215: Ibm 2390 Plus-Befehle
Ein Barcode wird nicht gedruckt, wenn ein Teil des Barcodes über den rechten Rand hinausragt. Sind Barcode-Daten mit Textdaten kombiniert, werden Bar- codes und Text an der selben Stelle gedruckt. Die Start- und Stopzeichen (*) von Code 39 werden den HRC- Zeichen hinzugefügt.
Seite 216 Druckposition: ESC d, ESC R, ESC D, HT, ESC B, VT, ESC J, ESC J (AGM*) Schriftwahl: DC2, ESC P, ESC :, ESC E, ESC F, ESC I, ESC [d, ESC [I Druckeffekte: DC4, SO, ESC SO, ESC W, ESC [ @, SI, ESC SI, ESC G, ESC H, ESC T, ESC S, ESC -, ESC _, ESC [- Zeichenabstand: BS, SP, ESC [¥...
Seite 217: Zeichentabellen
Zeichentabellen Die in diesem Abschnitt beschriebenen Zeichentabellen können im SETUP-Modus oder über Softwarebefehle ausgewählt werden. Hinweis: In den meisten Tabellen sind die Zeichen der Hexadezimalwerte von 00 bis 7F identisch mit denen der Tabelle PC 437. Deshalb sind für diese Tabellen nur die Zeichen der Hexadezimalwerte von 80 bis FF abgebildet.
Seite 218 PC 850 (Multilingual) PC 860 (Portugiesisch) PC 863 (Frankokanadisch) PC 865 (Nordisch) C-21 Spezifikationen...
Seite 219 PC 861 (Isländisch) BRASCII Abicomp ISO Latin 1 C-22 Spezifikationen...
Seite 220 Roman 8 PC 858 C-23 Spezifikationen...
Seite 221 ISO 8859-15 PC 437 Griechisch* PC 853 (Türkisch)* PC 855 (Kyrillisch)* C-24 Spezifikationen...
Seite 222 PC 852 (Osteuropa)* PC 857 (Türkisch)* PC 866 (Russisch)* PC864 (Arabisch) C-25 Spezifikationen...
Seite 223 PC 869 (Griechisch)* MAZOWIA (Polen)* Code MJK (Tschechien/Slowenien)*ISO 8859-7* C-26 Spezifikationen...
Seite 224 ISO Latin 1T (Türkisch)* Bulgaria (Bulgarien)* PC 774 (LST 1283: 1993)* Estonia (Estland)* C-27 Spezifikationen...
Seite 225 PC 771 (Lettland) ISO 8859-2* C-28 Spezifikationen...
Seite 226 PC 866 LAT. (Litauen)* PC 866 UKR (Ukraine)* PC APTEC (Arabisch)* PC 708 (Arabisch)* C-29 Spezifikationen...
Seite 227: Kursivzeichentabelle
PC 720 (Arabisch)* PC AR 864 (Arabisch)* Kursivzeichentabelle Der Hexadezimalcode 15 ist in der Kursivzeichentabelle nicht belegt. C-30 Spezifikationen...
Seite 228: Internationale Zeichensätze Für Die Kursivzeichentabelle
Internationale Zeichensätze für die Kursivzeichentabelle Sie können für die Kursivzeichentabelle (siehe Abbildung unten) einen der folgenden acht internationalen Zeichensätze auswäh- len. Verwenden Sie dazu den Standardeinstellungsmodus oder den Befehl ESC R. Wenn beispielsweise "Italic France" angewählt wird, werden die Zeichen der untenstehenden Zeile "France" in die Kursivzeichentabelle aufgenommen.
Seite 229 Folgende internationale Zeichentabellen können Sie nur mit dem Befehl ESC R auswählen. Japan ¥ Norwegen ¤ É Æ Ø Å Ü é æ ø å ü É Æ Ø Å Ü é æ ø å ü Dänemark II Spanien II á...
Seite 230: Anhang D Kundendienstinformation
Anhang D Kundendienstinformation Kontaktaufnahme zum Kundendienst Wenn Sie Betriebsstörungen des Druckers nicht mit Hilfe der Infor- mationen zur Fehlerbehebung in Kapitel 7 beheben können, wenden Sie sich an den technischen Kundendienst. Die Telefonnummer und weitere wichtige Informationen für Ihr Land finden Sie in der mit Ihrem Drucker mitgelieferten Kundendienstbroschüre.
Seite 231: Glossar
Längeneinheit gemessen. Üblich ist die Einheit dpi (dots per inch)=Anzahl der Bildpunkte pro Zoll. Automatischer Zeilenvorschub Wenn diese Funktion über den SETUP-Modus oder das Utility EPSON Remote! aktiviert ist, wird an jeden Wagenrücklaufbefehl (CR) automatisch ein Zeilen- vorschubbefehl (LF) angehängt.
Seite 232 Papiereinzug über einen Traktor. Eine andere Bezeichnung dafür ist Zickzackfalzpapier. ESC/P Abkürzung für EPSON Standard Code for Printers. Ein System zur Steuerung von Druckern über Computer. Der Befehlssatz stimmt für alle EPSON-Drucker überein und wird von den meisten Anwendungsprogrammen für PC unterstützt.
Seite 233 Hex-Dump Jedes vom Computer empfangene Zeichen wird hexadezimal bzw. als ASCII- Code ausgedruckt. Erfahrene Anwender können anhand des Hex-Dump-Aus- drucks mögliche Ursachen für Kommunikationsprobleme zwischen Drucker und Computer herausfinden. Wird auch als Daten-Dump bezeichnet. Hochformat Druckrichtung, bei der der Text über die Breite des Blattes gedruckt wird (im Gegensatz dazu wird bei Querformat über die Länge des Blattes gedruckt).
Seite 234 Druckkopfs produziert. Damit ist die vertikale Ausrichtung optimal gewährleis- tet und im Vergleich zum Bidirektionaldruck genaueres Drucken von Grafiken möglich. Den Unidirektionaldruck können Sie über den SETUP-Modus oder das Utility EPSON Remote! einstellen. Siehe auch Bidirektionaldruck. Walze Transportrolle, gegen die das Papier beim Einzug und während des Druckvor- gangs gedrückt wird.
Seite 235 Zeilenvorschub (LF) Veranlasst über Steuercode oder Bedienfeldtaste, dass das eingelegte Papier eine Zeile vorwärts transportiert wird. Zickzackfalzpapier Siehe Endlospapier. Zurücksetzen Der Drucker wird auf seine Standardeinstellungen zurückgesetzt. Papierpositionen Parkposition In der Parkposition liegt das Papier noch im Traktor, befindet sich jedoch nicht mehr im Papierweg des Druckers.
Seite 236 Abtrennposition Trennen Sie das bedruckte Dokument an der Abtrennkante des Druckers ab. Druckstartposition Die Buchstaben ABC in der Abbildung kennzeichnen die Druckstartposition. Glossar...
Seite 237 Index Druckertreiber, 1-17 aufrufen Abnehmen aus Windows 3.1, 4-13 bis 4-14 Rollenpapier, A-26 aus Windows 95 bzw. 98, Abtrennposition 4-3 bis 4-6 Funktion, 2 aus Windows NT 3.5x, Kante, 2-35 bis 2-37 4-28 bis 4-31 Position, 2-36 bis 2-37 aus Windows NT 4.0, Probleme, 7-10 4-17 bis 4-20 Anbringen...
Seite 238 Oberer Papierzuführungsschacht, 8, Zugtraktor, 2-25 bis 2-27 3-2, 3-8 bis 3-11 Optionen, 9, 4-16, A-2 bis A-32 EPSON Remote!, 1-17 EPSON Remote! Utility, 4-34 EPSON Status Monitor 3, 1-17 Erweiterte Dokumenteigenschaften, Papier an die Abtrennkante 4-32 transportieren, 2-35 bis 2-37 Papierführung anbringen, 1-12 bis 1-13 Papierführungsschienen, 2-20...
Seite 239 Papierspanneinheit entfernen, 1-7, 2-15 Tear Off/Bin installieren, 1-11, 2-27 Taste, 2-35 Papierstärkehebel, 2-3 bis 2-4 Trennung Papierstau Farbband, 1-9 beseitigen, 7-16 Papierwahlhebel, 3, 2-2 Papierzuführungsmethoden, 4 bis 9 Position zum Installieren der Vertikale Linien justieren, 7-17 Farbbandkassette, 1-8 Verwenden Schub/-Zugtraktor in Kombination, 2-23 bis 2-25 Schubtraktor, 2-5 bis 2-11 Registerkarte Grafik, 4-8...
